РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SuperCross-Laser Compact Laserliner

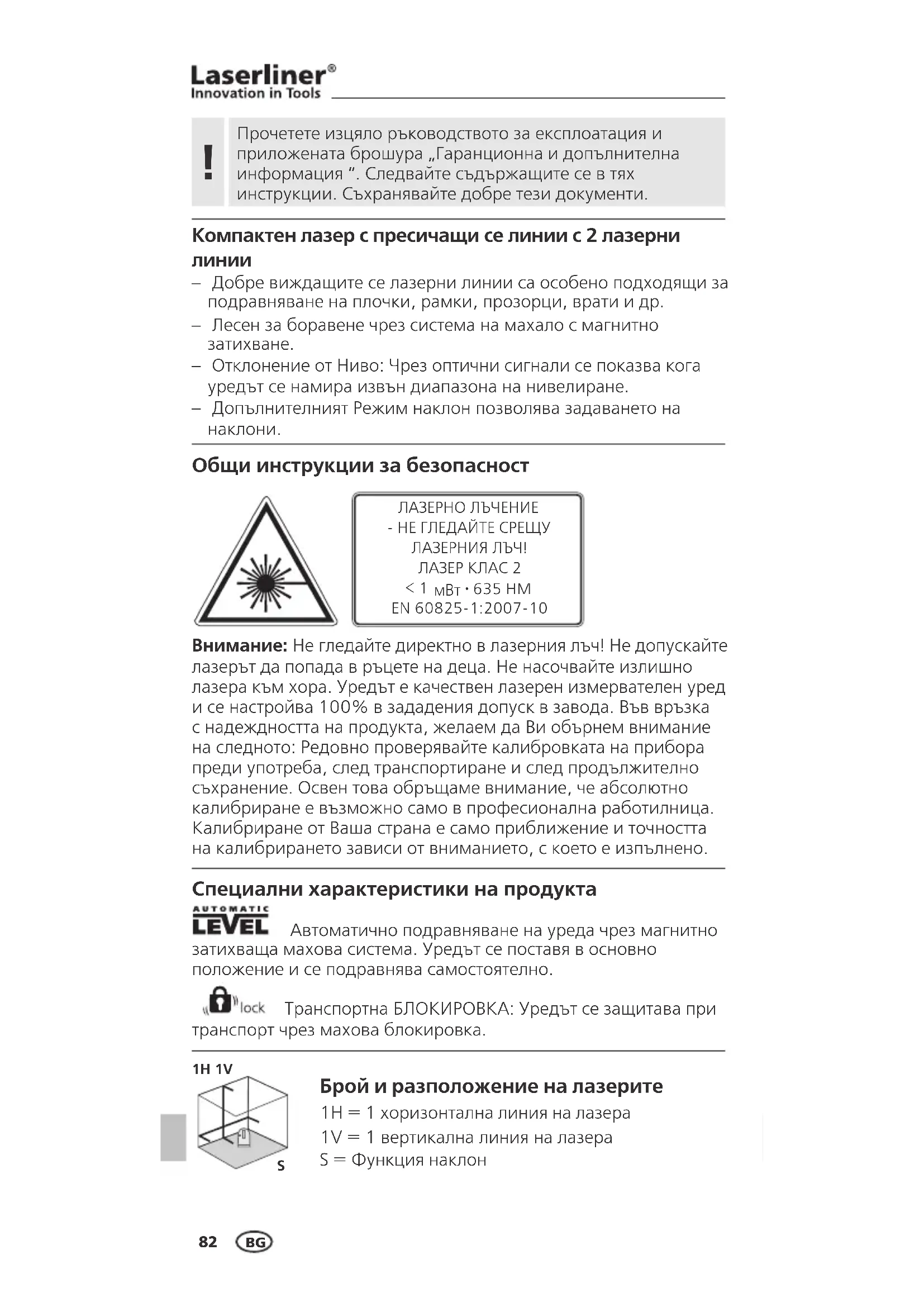

Прочетете изцяло ръководството за експлоатация и приложената брошура „Гаранционна и допълнителна информация“. Следвайте съдържащите се в тях инструкции. Съхранявайте добре тези документи.

Компактен лазер с пресичащи се линии с 2 лазерни линии

– Добре виждащите се лазерни линии са особено подходящи за подравняване на плочки, рамки, прозорци, врати и др.
– Лесен за боравене чрез система на махало с магнитно затихване.
- Отклонение от Ниво: Чрез оптични сигнали се показва кога уредът се намира извън диапазона на нивелиране.
– Допълнителният Режим наклон позволява задаването на наклони.

Общи инструкции за безопасност

Внимание: Не гледайте директно в лазерния лъч! Не допускайте лазерът да попада в ръцете на деца. Не насочвайте излишно лазера към хора. Уредът е качествен лазерен измервателен уред и се настройва 100% в зададения допуск в завода. Във връзка с надеждността на продукта, желаем да Ви обърнем внимание на следното: Редовно проверявайте калибровката на прибора преди употреба, след транспортиране и след продължително съхранение. Освен това обръщаме внимание, че абсолютно калибриране е възможно само в професионална работилница. Калибриране от Ваша страна е само приближение и точността на калибрирането зависи от вниманието, с което е изпълнено.

Специални характеристики на продукта

AUTOMATIC LEVEL

LEVEL Автоматично подравняване на уреда чрез магнитно затихваща махова система. Уредът се поставя в основно положение и се подравнява самостоятелно.

Транспортна БЛОКИРОВКА: Уредът се защитава при чрез махова блокировка.

1H 1V

Брой и разположение на лазерите

1H = 1 хоризонтална линия на лазера 1V = 1 вертикална линия на лазера S = Функция наклон

SuperCross-Laser Compact

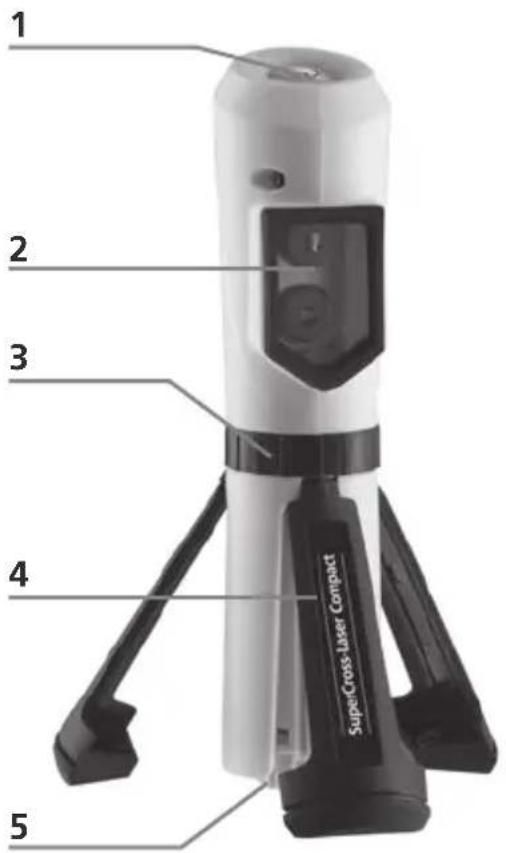

1 2 3 4 5 SuperCross Laser Compact

1 ВКЛ/ИЗКЛ - бутон
2 Изходен прозорец на лазера
3 Транспортно обезопасяване
4 Разпьващи се крака
5 Гнездо за батерии

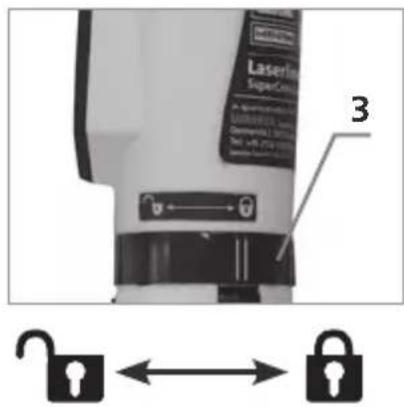

Транспортно обезопасяване

Laserless SuperCopper 3

Отваряне Блокиране

!

При транспорт или когато уредът не е необходим, сгънете краката (4), изключете лазера (бутон 1) и заключете транспортното обезопасяване (3). След това поставете уреда в меката чанта, за да бъде защитен от повреда.

1 Поставяне на батерията

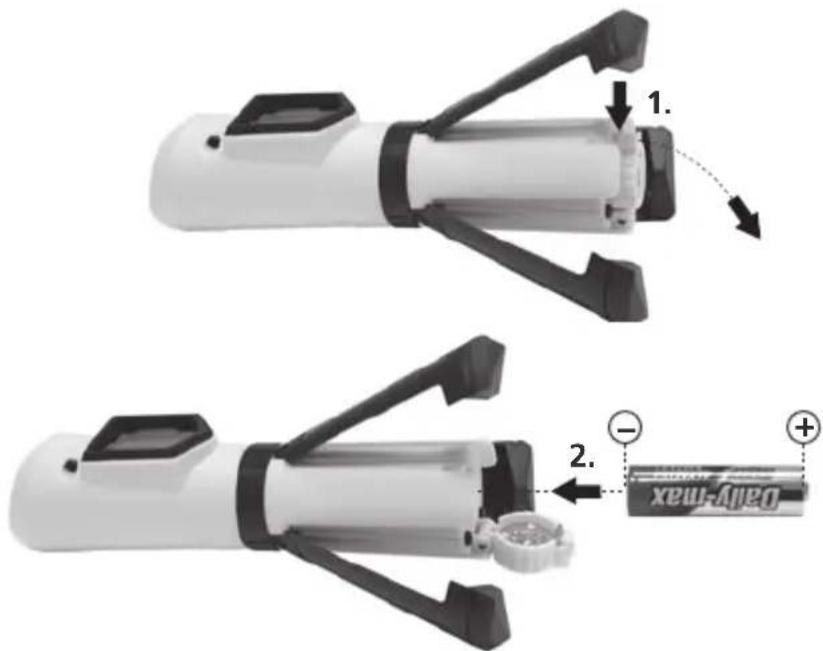

Отворете гнездото на батерията (5) и поставете батерия.

2 Хоризонтално и вертикално нивелиране

Отворете транспортното обезопасяване и включете лазера (бутон 1). Появява се лазерният кръст. Сега с линиите на лазера може да се нивелира хоризонтално и вертикално.

За хоризонтално и вертикално нивелиране трябва да се активира функцията Отклонение от Ниво. За целта освободете транспортното обезопасяване. Функцията Отклонение от Ниво сигнализира кога уредът се намира извън автоматичния диапазон на нивелиране равен на 4°. В този случай светва бутонът ВКЛ/ИЗКЛ и лазерите изключват. Тогава поставете уреда върху равна повърхност.

В Режим наклон

Заключете транспортното обезопасяване и включете лазерите (бутон 1). Сега може да се зададат наклонени равнини. ВАЖНО: В този режим не може да се нивелира хоризонтално,

4 EC-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Редовно проверявайте калибровката на прибора преди употреба, след транспортиране и след продължително съхранение.

Технически характеристики

Диапазон на само-нивелиране	± 4^
Точност	± 5 мм / 10 м
Работен диапазон (зависи отосветеността на помещението)	20 м
Дължина на вълната на лазера	635 нм
Клас на лазера / изходяща мощностЛинеен лазер	2 / < 1 мВт
Електрозахранване / продължителностна работа	1 x 1,5V алкална батерия(тип AA, LR6) / 5 час.
Работна температура	0°C ... +50°C
Температура на съхранение	-10°C ... + 70°C
Размери (Ш x В x Д)	35 x 153 x 36 мм
Тегло (вкл. батерия)	0,13 кг

Запазва се правото за технически изменения 02.2010.

Още инструкции за безопасност и допълнителни указания ще намерите на адрес: www.laserliner.com/info

5 Подготовка за проверка на калибровката:

Можете да контролирате калибровката на лазера. Изправете уреда в средата между две стени, които са на разстояние най- малко 5 м помежду си. Включете уреда, за целта освободете обезопасяването при транспорт (лазерен кръст включен). Вижте глава „Хоризонтално и вертикално нивелиране“.

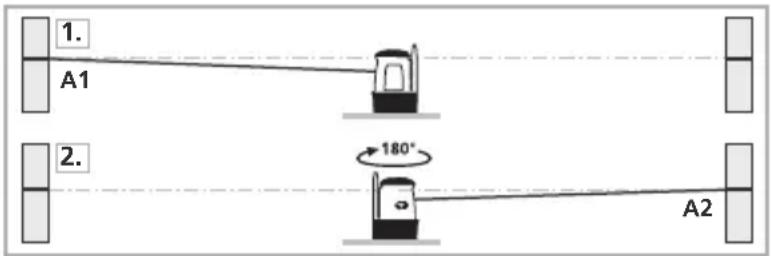

1. Маркирайте т. А1 на стената.
2. Завъртете уреда на 180° и маркирайте т. А2. Между А1 и А2 имате сега хоризонтална референция.

1. A1 2. A2 180°

6 Проверка на калибровката:

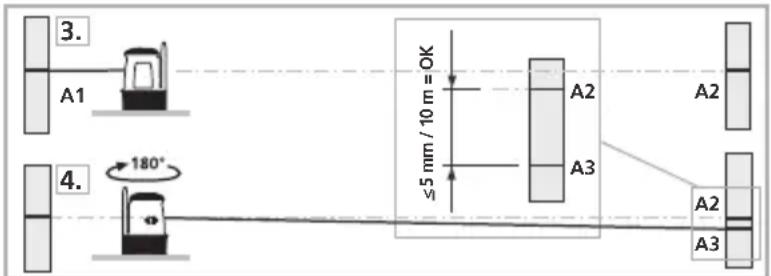

1. Поставете уреда колкото е възможно по-близко до стената на височината на маркираната т. А1.
2. Завъртете уреда на 180° и маркирайте т. А3. Разликата между А2 и А3 е допускът.

3. A1 ≤5 mm / 10 m = OK A2 A3 A2 A3 4. 180°

Когато А2 и А3 се намират на повече от 5 mm / 10 m, е необходимо калибриране. Влезте във връзка с Вашия дилър или се обърнете към сервизния отдел на UMAREX-LASERLINER.

Проверка на вертикалната линия:

Поставете уреда на прибл. 5 м от стена. Закрепете към стената отвес с дълъг 2,5 м шнур, отвесът следва да се движи свободно махово. Включете уреда и насочете вертикалния лазер към шнура на отвеса. Точността се намира в рамките на допуска, когато отклонението между линията на лазера и шнура на отвеса не е по-голямо от ± 1.5 мм.

Проверка на хоризонталната линия:

Поставете уреда на прибл. 5 м от стена и включете лазерния кръст. Маркирайте т. В на стената. Завъртете лазерния кръст прибл. 2,5 м надясно и маркирайте т. С. Проверете дали хоризонталната линия от

≤ 2 mm = OK B 2,5 m C

С ± 2 мм се намира на еднаква височина с т. В. Повторете операцията със завъртане наляво.

!
