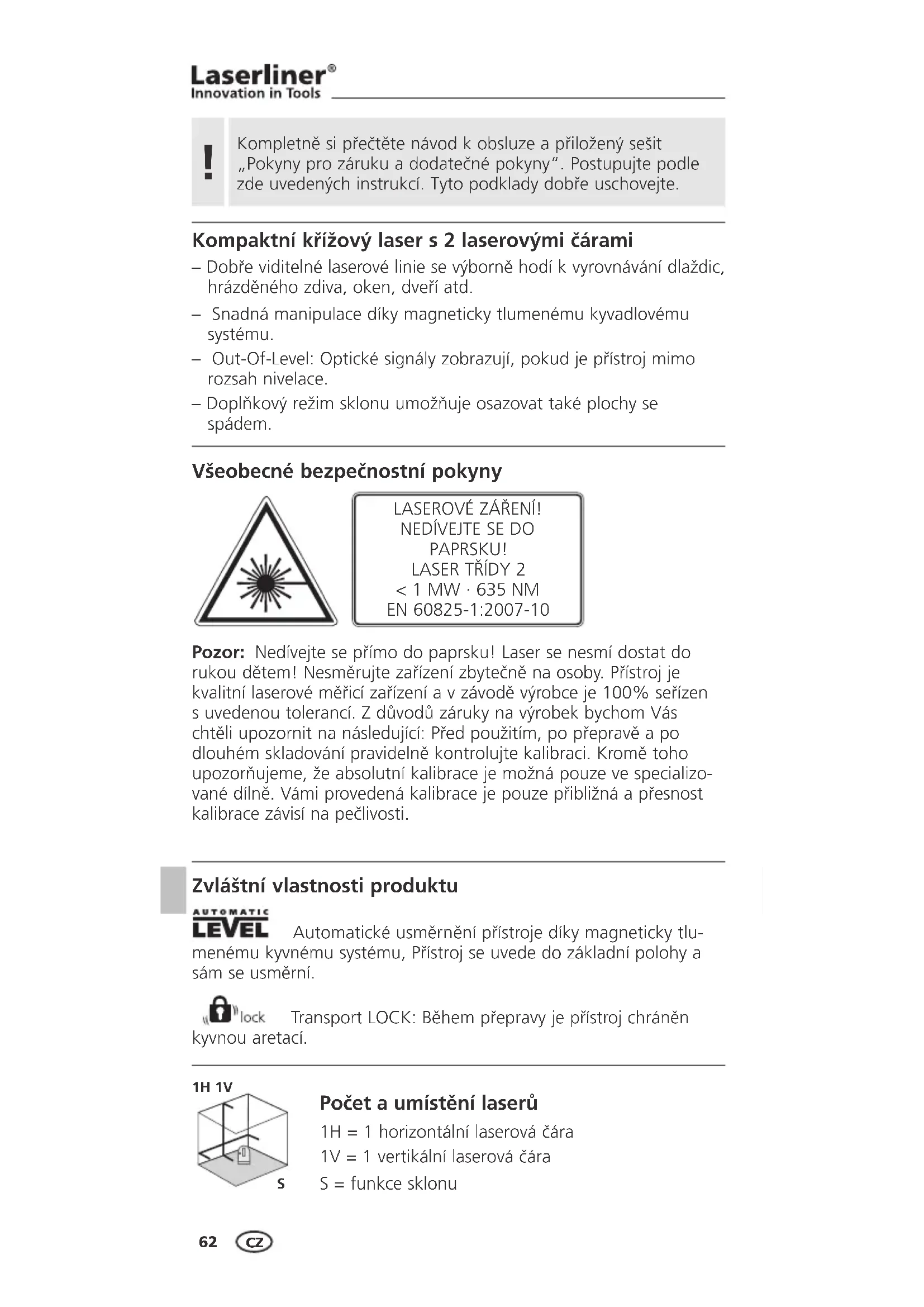

NÁVOD K OBSLUZE SuperCross-Laser Compact Laserliner

Kompletně si přečtěte návod k obsluze a přiložený sešit „Pokyny pro záruku a dodatečné pokyny“. Postupujte podle zde uvedených instrukcí. Tyto podklady dobře uschovejte.

Kompaktní křížový laser s 2 laserovými čárami

– Dobře viditelné laserové linie se výborně hodí k vyrovnávání dlaždic, hrázděného zdiva, oken, dveří atd.
- Snadná manipulace díky magneticky tlumenému kyvadlovému systému.
- Out-Of-Level: Optické signály zobrazují, pokud je prístroj mimo rozsah nivelace.
– Doplňkový režim sklonu umožňuje osazovat také plochy se spádem.

Všeobecné bezpečnostní pokyny

Pozor: Nedívejte se přímo do paprsku! Laser se nesmí dostat do rukou dětem! Nesměrujte zařízení zbytečně na osoby. Přístroj je kvalitní laserové měřicí zařízení a v závodě výrobce je 100% seřízen s uvedenou tolerancí. Z důvodů záruky na výrobek bychom Vás chtěli upozornit na následující: Před použitím, po přepravě a po dlouhém skladování pravidelně kontrolujte kalibraci. Kromě toho upozorňujeme, že absolutní kalibrace je možná pouze ve specializované dílně. Vámi provedená kalibrace je pouze přibližná a přesnost kalibrace závisí na pečlivosti.

Zvláštní vlastnosti produktu

AUTOMATIC

LEVEL

Automatické usměrnění přístroje díky magneticky tlumenému kyvnému systému, Přístroj se uvede do základní polohy a sám se usměrní.

lock

Transport LOCK: Během přepravy je přístroj chráněn kyvnou aretací.

1H 1V

Počet a umístění laserů

1H = 1 horizontální laserová čára

1V = 1 vertikální laserová čára

S = funkce sklonu

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 Tlačítko ZAP/VYP
2 Okno pro výstup lasero- vého paprsku
3 Transportní pojistka
4 Sklopné nohy
5 Kryt na baterie

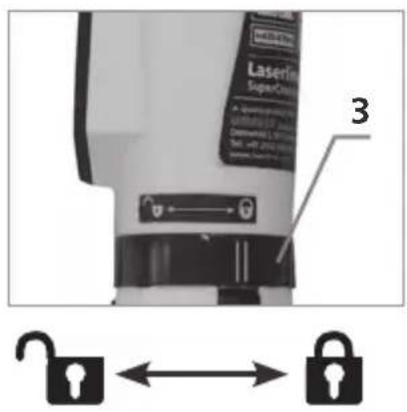

Transportní pojistka

LaserJet SuperChassis 3

Otevřít Aretovat

!

Pro přepravu nebo pokud se přístroj nepoužívá zaklapněte nožičky (4), laser vypněte (tlačitko 1) a zajistěte přepravní pojistku (3). Potom dejte přístroj do tašky Softbag, aby byl chráněn před poškozením.

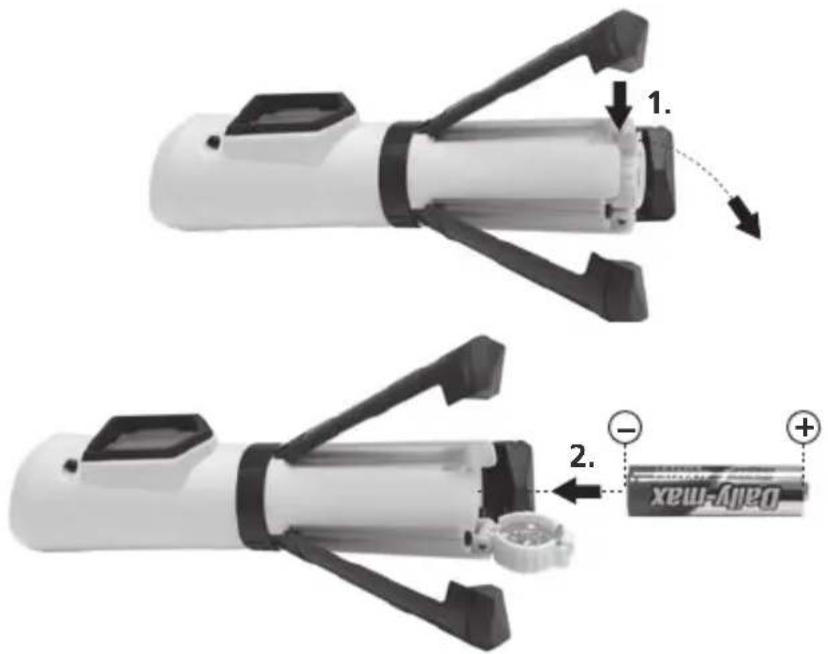

1 Vložení baterie

Otevřete přihrádku na baterie (5)a baterie vložte.

1. 2. Daily-max

2 Horizontální a vertikální nivelace

Otevřete přepravní pojistku a laser zapněte (tlačítko 1). Objeví se laserový kříž. Nyní lze provádět pomocí laserových čar horizontální resp. vertikální nivelaci.

Pro horizontální a veretikální nivelaci se musí aktivovat funkce Out-Of-Level. K tomu uvolněte přepravní pojistku Funkce Out-Of-Level signalizuje, když se přístroj nachází mimo rozsah automatické nivelace 4°. V totmo případě svítí tlačitko ZAP/VYP a lasery se vypnou. Přístroj potom umístěte na rovnější plochu.

B Režim sklonu

Zajistěte přepravní pojistku a laser zapněte (tlačitko 1). Nyní je možné osazovat šikmé roviny. DŮLEŽITÉ: V tomto režimu není možné provádět horizontální resp. vertikální nivelaci, protože linie laseru se již automaticky nevyrovnávají.

4 Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Před použitím, po přepravě a po dlouhém skladování pravidelně kontrolujte kalibraci.

Technické parametry

Rozsah samočinné nivelace	± 4°
Přesnost	± 5 mm / 10 m
Pracovní dosah (závisí na jasu v prostoru)	20 m
Vlnová délka laserového paprsku	635 nm
Třída laseru / výstupní výkon čárového laseru	2 / < 1 mW
Napájení / provozní doba	1 x 1,5V Alkalizelle(Typ AA, LR6) / 5 Std.
Provozní teplota	0°C ... +50°C
Skladovací teplota	-10°C ... +70°C
Rozměry (Š x V x H)	35 x 153 x 36 mm
Hmotnost (včetně baterie)	0,13 kg

Technické změny vyhrazeny 02.2010. Další bezpečnostní a dodatkové pokyny najdete na: www.laserliner.com/info

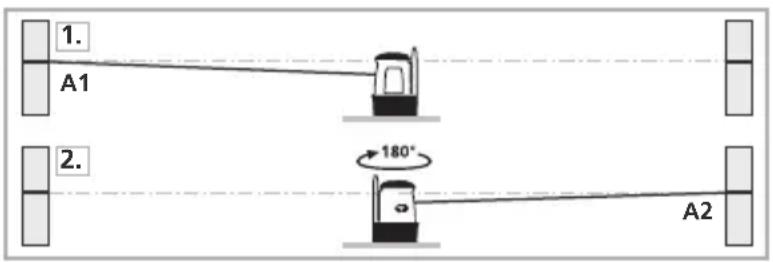

5 Příprava kontroly kalibrace

Kalibraci si můžete zkontrolovat. Umístěte přístroj doprostřed mezi 2 stěny, které jsou od sebe vzdálené alespoň 5 m. Zapněte přístroj, k tomu uvolněte transportní pojistku (laserový kříž je zapnutý). K tomu viz kapitola „Horizontální a vertikální nivelace“.

1. Označte si na stěně bod A1.
2. Otočte přístroj o 180° a vyznačte si bod A2. Mezi body A1 a A2 máte nyní horizontální referenci.

1. A1 2. 180° A2

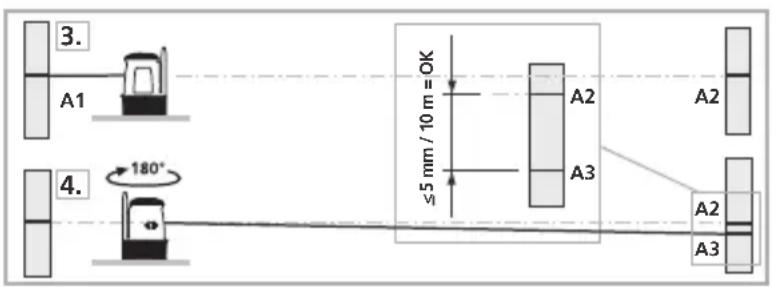

6 Kontrola kalibrace

1. Umístěte přístroj co nejblíže ke stěně na výšku označeného bodu A1.
2. Otočte přístroj o 180° a vyznačte si bod A3. Rozdíl mezi A2 a A3 je tolerance.

3. A1 ≤5 mm / 10 m = OK 4. 180° A2 A3 A2 A3

Pokud jsou body A2 a A3 od sebe vzdáleny více než 5 mm / 10 m, je nutné provést kalibraci. Spojte se s Vaším specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

Kontrola vertikální linie

Umístěte přístroj cca 5 m od stěny. Na stěnu připevněte olovnici se šňůrou dlouhou 2,5 m, olovnice by se přitom měla volně kývat. Zapněte přístroj a nasměrujte vertikální laser na šňůru olovnice. Přesnost je v toleranci, jestliže odchylka mezi linií laseru a šňůrou olovnice není větší než ± 1.5 mm.

Kontrola horizontální linie

Umístěte přístroj cca 5 m od stěny a zapněte laserový kříž. Označte si na stěně bod B. Natočte laserový kříž cca 2,5 m doprava a označte bod C.

≤2 mm = OK B 2,5 m C

Zkontrolujte, jestli vodorovná čára od bodu C leží ± 2 mm ve stejné výšce s bodem B. Postup opakujte natočením doleva.
