DigiLevel Plus 25 - Sprzęt pomiarowy Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Cyfrowa poziomica elektroniczna
Marka	Laserliner
Model	DigiLevel Plus 25
Wymiary (Dł x Wys x Gł)	240 x 66 x 30 mm
Waga (z bateriami)	315 g
Zasilanie	2 baterie AAA/LR03 (1,5 V każda)
Dokładność pomiaru elektronicznego	± 0,1° (0° do 1° i 89° do 90°), ± 0,2° (1° do 89°)
Dokładność poziomicy	± 1 mm/m
Wyświetlacz	Cyfrowy, 1 miejsce po przecinku
Jednostki miary	Stopień (°), procent (%), mm/m
Zakres pomiarowy	360° (ciągły)
Temperatura pracy	0 do 50 °C
Temperatura przechowywania	-20 do 70 °C
Dopuszczalna wilgotność	80% HR, bez kondensacji
Maksymalna wysokość	2 000 m nad poziomem morza
Główne funkcje	Pomiar kąta z wyświetlaczem cyfrowym, pamięć nachylenia (REF), funkcja HOLD, kalibracja, sygnał dźwiękowy (0°, 45°, 90°), podświetlenie, automatyczne wyłączanie (3 min), wyświetlanie temperatury otoczenia
Wbudowane akcesoria	Magnesy, poziomica pozioma i pionowa
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką, nie używać agresywnych środków ani rozpuszczalników. Przed dłuższym przechowywaniem wyjąć baterie. Przechowywać w suchym i czystym miejscu.
Bezpieczeństwo	Unikać silnych pól magnetycznych (odległość ≥ 30 cm od implantów i wrażliwych urządzeń). Nie narażać na obciążenia mechaniczne, ekstremalne temperatury, wilgoć lub silne wibracje.
Informacje ogólne	Instrukcja obsługi w zestawie. Zgodny z dyrektywą EMC 2014/30/UE i dyrektywą WEEE. Z zastrzeżeniem zmian technicznych.

Często zadawane pytania - DigiLevel Plus 25 Laserliner

Jak skalibrować DigiLevel Plus 25?

Ustawić przyrząd na płaskiej i oznaczonej powierzchni. Włączyć, nacisnąć REF aż do wyświetlenia CAL 1. Obrócić przyrząd o 180° na tej samej powierzchni, ponownie nacisnąć REF aż do migania CAL 2. Kalibracja jest udana, jeśli wartości są identyczne w obu pozycjach.

Jak zmienić jednostkę miary?

Nacisnąć przycisk UNIT (1), aby przełączać między stopniem (°), procentem (%) i mm/m.

Jak używać funkcji HOLD?

Nacisnąć przycisk HOLD (5), aby zatrzymać zmierzoną wartość na wyświetlaczu. Nacisnąć ponownie, aby wyłączyć.

Jak włączyć lub wyłączyć sygnał dźwiękowy?

Nacisnąć przycisk (6), aby włączyć/wyłączyć sygnał dźwiękowy. Sygnalizuje kąty 0°, 45°, 90° i zapamiętaną wartość referencyjną.

Jak włączyć podświetlenie?

Długo nacisnąć przycisk (6), aby włączyć lub wyłączyć podświetlenie.

Jaka jest żywotność baterii?

Urządzenie wyłącza się automatycznie po 3 minutach bezczynności, aby oszczędzać baterie. Używać dwóch baterii AAA/LR03.

Jaka jest dokładność pomiaru?

Dokładność elektroniczna: ±0,1° między 0°-1° i 89°-90°, ±0,2° w pozostałych zakresach. Dokładność poziomicy: ±1 mm/m.

Jak wyświetlić temperaturę otoczenia?

Krótko nacisnąć przycisk CAL (3), aby wyświetlić temperaturę w °C i °F. Nacisnąć ponownie, aby wrócić do pomiaru.

Jak przenieść kąt za pomocą pamięci nachylenia?

Ustawić urządzenie pod żądanym kątem, nacisnąć REF (2). Wyświetlacz pokazuje 0,0°, a REF miga. Kąt jest zapamiętany do przeniesienia na inne powierzchnie. Nacisnąć ponownie REF, aby wyłączyć.

Jakie środki ostrożności podjąć w związku z magnesami?

Silne pola magnetyczne mogą szkodzić implantom medycznym (stymulatory serca) i uszkadzać karty magnetyczne, zegarki mechaniczne itp. Zachować odległość co najmniej 30 cm od implantów i wrażliwych urządzeń.

INSTRUKCJA OBSŁUGI DigiLevel Plus 25 Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Cyfrowa poziomnica elektroniczna

– Wskazanie kąta w poziomie i pionie
– Pamięć nachylenia umożliwia łatwe przenoszenie kątów.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
• Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
  – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

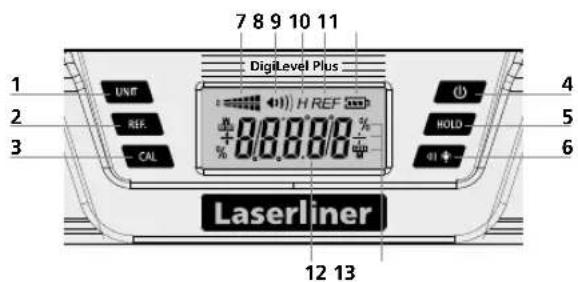

1 Zmiana jednostki pomiaru
2 Ustawianie wartości kąta wzorcowego
3 Kalibracja
4 Przycisk WŁ./WYŁ.
5 Funkcja hold
6 Sygnalizator akustyczny / podświetlenie włączone/ wyłączone
7 Kierunek nachylenia
8 Sygnalizator akustyczny aktywny
9 HOLD: aktualna wartość pomiaru jest zatrzymywana
10 Wartość kąta wzorcowego ustawiona
11 Stan baterii
12 Kąt nachylenia
13 Jednostki pomiaru
14 Libelka pozioma
15 Libelka pionowa
16 Magnesy
17 Powierzchnia pomiaru
18 Komora baterii (z tyłu)

Laserliner

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

2 Włączanie i pomiar

! Przed każdym pomiarem należy zwrócić uwagę na to, aby funkcja referencyjna była dezaktywowana.

DigiLevel Plus może mierzyć kąt w sposób ciągły do 360°.

– Włącz przyrząd przyciskiem (4).

- Kąt nachylenia jest wyświetlany na wskaźniku 12). Podczas pomiaru nachylenia od dołu kierunek wskaźnika dopasowuje się automatycznie.

– Dodatkowo symbol (7) wskazuje aktualny kierunek nachylenia.

3 Wybór jednostki

Przyciskiem (1) można wybierać wyświetlaną jednostkę pomiarową: ° st., % i mm/m.

4 Kalibracja

1. Powierzchnię pomiaru (17) urządzenia ustawić na równym i oznaczonym podłożu (patrz rys. na dole). Włączyć urządzenie (4) i naciskać przycisk REF (2), aż zacznie migać wskazanie CAL 1. Wkrótce potem rozlegnie się sygnał dźwiękowy i wyświetlone zostanie wskazanie CAL 2.

1. Teraz obrócić poziomnicę poziomo o 180° i ustawić dokładnie na oznaczonej powierzchni (pomiar odwrócony). Ponownie naciskać przycisk REF (2), aż zacznie migać wskazanie CAL 2. Sygnał dźwiękowy oznacza zakończenie procedury.

Urządzenie jest prawidłowo skalibrowane, jeżeli w obu pozycjach (0° i 180°) wskazuje te same wartości pomiaru.

5 Zmiana wartości kąta wzorcowego

Przyciskiem (2) można przenosić nachylenia. Przystaw przyrząd do pożądanego nachylenia i naciśnij przycisk (2). Wskazanie zmienia się następnie na "0,0°", „REF" miga na wyświetlaczu, a pożądany kąt wzorcowy jest ustawiony. Nachylenie to można teraz przenosić na inne przedmioty.

Ponowne naciśnięcie przycisku (2) dezaktywuje wartość kąta wzorcowego.

Wyłączenie urządzenia nie powoduje dezaktywacji wartości kąta wzorcowego.

6 °C / °F / wartość pomiaru

Krótkie przyciśnięcie przycisku CAL (3) powoduje wyświetlenie temperatury otoczenia w °C i °F. Ponowne przyciśnięcie powoduje powrót do wartości pomiaru.

7 HOLD

Aby zatrzymać aktualną wartość pomiaru na wyświetlaczu należy przycisnąć przycisk hold (5).

8 Sygnalizacja akustyczna

Przyciskiem (6) można włączyć lub wyłączyć sygnalizator. Ustalenie się kąta nachylenia na 0°, 45°, 90° lub ostatnią zapamiętaną wartość jest sygnalizowane akustycznie.

Podczas pracy ze zmienionym kątem wzorcowym, reakcje sygnalizatora są odniesione do tej nowej wartości wzorcowej (wskazanie 0°, 45°, 90°).

9 Podświetlenie

Długie przyciśnięcie przycisku (6) powoduje włączenie/ wyłączenie podświetlenia.

Funkcja automatycznego wyłączania

Przyrząd pomiarowy wyłącza się automatycznie po upływie ok. 3 minut nieaktywności w celu ochrony baterii.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np. w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Dane techniczne

Dokładność pomiaru elektronicznego	± 0,1^ przy 0^ ... 1^ ± 0,1^ przy 89^ ... 90^ ± 0,2^ przy 1^ ... 89^
Dokładność wskazania	1 miejsce po przecinku
Dokładność libelek	± 1 mm/m
Warunki pracy	0 ... 50^ , 80%rH , bez skraplania,wysokość robocza maks. 2000 mnad punktem zerowym normalnym
Warunki przechowywania -20 ... 70^ , 80%rH , bez skraplania
Zasilanie 2 x 1,5V (typ AAA/LR03)
Wymiary (S x W x G) 25	240 x 66 x 30 mm
Wymiary (S x W x G) 40	400 x 66 x 30 mm
Wymiary (S x W x G) 60 600 x 66 x 30 mm
Masa (z baterie) 25 315 g
Masa (z baterie) 40	495 g
Masa (z baterie) 60	675 g

Zmiany zastrzeżone. Rev18W21

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com/info?an=diglevpl

Laserliner
