ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DigiLevel Plus 25 Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήση.

Λειτουργία / Χρήση

Ψηφιακό ηλεκτρονικό αλφάδι

• Οριζόντια και κάθετη ένδειξη γωνίας
• Η μνήμη κλίσης κάνει εφικτή την εύκολη μεταφορά των γωνιών.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξαιθενήσει η μπαταρία.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.
• Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε ότομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

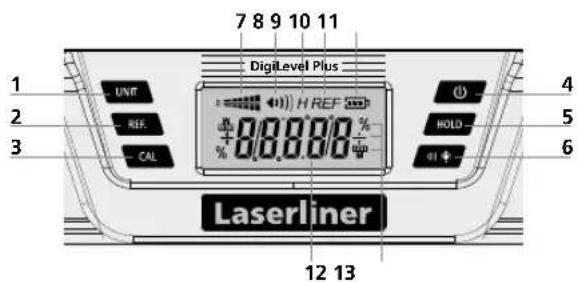

7 8 9 10 11 DigiLevel Plus UNIT H REF REF CAL 88.88.88 % % 4 5 6 Laserliner 12 13

14 17 17 15 16 18 Laserliner 16

1 Μετατροπή μονάδας μέτρησης
2 Ρύθμιση τιμής αναφοράς γωνίας
3 Βαθμονόμηση
4 Πλήκτρο ON/OFF
5Λειτουργία Hold
6 Ακουστικός σηματοδότης / Φωτισμός φόντου on/off
7 Ένδειξη φοράς κλίσης
8 Ακουστικός σηματοδότης έχει ενεργοποιηθεί
9 HOLD: Τρέχουσα τιμής μέτρησης παραμένει
10 Εισαγωγή της τιμής αναφοράς γωνίας
11 Ένδειξη κατάστασης μπατα-ρίας
12 Ένδειξη γωνίας κλίσης
13 Μονάδες μέτρησης
14 Οριζόντιος δείκτης
15 Κάθετος δείκτης
16 Μαγνήτες
17 Επιφάνεια μέτρησης
18 Θήκη μπαταρίας (Πίσω πλευρά)

Laserliner

1 Τολοθέτηση μπαταριών

Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε τις μπαταρίες σύμφωναμε τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα.

2 Ενεργοποίηση και μέτρηση

! Προσέξτε ώστε πριν από κάθε μέτρηση να είναι απενεργοποιημένη η λειτουργία αναφοράς.

To DigiLevel Plus μπορεί να μετρά γωνίες συνεχώς στις 360°.

• Ενεργοποιήστε τη συσκευή με το πλήκτρο (4).
• Εμφανίζεται η γωνία κλίσης στην οθόνη (12). Εάν μετρηθούν κλίσεις πάνω από το ύψος του κεφαλιού, η κατεύθυνση ένδειξης προσαρμόζεται αυτόματα.
• Επιπλέον, με το σύμβολο (7) εμφανίζεται η τρέχουσα κατεύθυνση κλίσης.

3 Επιλογή της μονάδας μέτρησης

Με το πλήκτρο (1) αλλάζει η μονάδα μέτρησης μεταξύ ° μοιρών, % και mm/m.

4 Βαθμονόμηση

1. Τοποθετήστε την επιφάνεια μέτρησης (17) της σ ευής πάνω σε επίπεδο έδαφος και σε μία προεπιλεγμένη περιοχή την οποία θα έχετε σημειώσει προηγουμένως (δείτε την κάτω εικόνα). Θέστε σε λειτουργία τη συσκευή (4) και πατήστε το πλήκτρο REF (2) μέχρι να εμφανιστεί η ένδειξη CAL 1, η οποία θα αναβοσβήνει. Λιγο μετά ακολουθεί ένα ηχητικό σήμα και εμφανίζεται η ένδειξη CAL 2.

1. Τώρα πρέπει να περιστρέψετε το αλφάδι κατά 180° οριζόντια και να το τοποθετήσετε ακριβώς πάνω στη περιοχή που είχατε σημειώσει προηγουμένως (ανεστραμμένη μέτρηση). Πατήστε ξανά το πλήκτρο REF (2) μέχρι να αναβοσβήσει η ένδειξη CAL 2. Το ηχητικό σήμα που ακολουθεί ολοκληρώνει τη διαδικασία.

Η συσκευή έχει βαθμονομηθεί με επτυχία, όταν και στις δύο θέσεις (0° και 180°) εμφανίζει την ίδια τιμή μέτρησης.

5 Αλλαγή της τιμής αναφοράς για τη γωνία

Με το πλήκτρο (2) μπορείτε να εφαρμόσετε κλίσεις σε άλλα αντικείμενα. Για τον σκοπό αυτό τοποθετήστε τη συσκευή στην επιθυμητή κλίση και πιέστε το πλήκτρο (2). Στη συνέχεια η ένδειξη αλλάζει σε „0,0 ^o ”, στην οθόνη αναβοσβήνει η ένδειξη „REF“ και έχει τεθεί η επιθυμητή γωνία αναφοράς. Τώρα η κλίση μπορεί να εφαρμοστεί σε άλλα αντικείμενα.

Πιέζοντας ξανά το πλήκτρο (2) απενεργοποιείται η τιμή αναφοράς γωνίας.

Με την απενεργοποίηση της συσκευής δεν απενεργοποιείται η τιμή αναφοράς γωνίας.

6 °C / °F / τιμή μέτρησης

Με σύντομο πάτημα του πλήκτρου CAL (3) εμφανίζεται η θερμοκρασία του περιβάλλοντος σε °C και °F. Με νέο πάτημα επαναφέρεται η τιμή μέτρησης.

7 HOLD

Για να κρατήσετε την τρέχουσα τιμή μέτρησης στην οθόνη πατήστε το πλήκτρο Hold (5).

8 Ακουστική σηματοδότηση

Με το πλήκτρο (6) ενεργοποιείται / απενεργοποιείται ο δότης Εάν η γωνία κλίσης είναι 0°, 45°, 90° ή έχει την τιμή που αποθηκεύθηκε τελευταία, αυτό γίνεται αντιληπτό με ακουστικό τρόπο.

Εάν εργάζεστε με τροποποιημένη τιμή αναφοράς για τη γωνία, ο δότης σήματος ενεργοποιείται ως προς αυτή την καινούργια τιμή αναφοράς (ένδειξη 0°, 45°, 90°).

9 Φωτισμός φόντου

Πιέζοντας για αρκετό χρόνο το πλήκτρο (6) ενεργοποιείται / απενεργοποιείται ο φωτισμός φόντου.

Λειτουργία Auto Off

Η συσκευή μέτρησης απενεργοποιείται αυτομάτως εάν μετά από 3 λεπτά δεν εκτελεστεί καμία λειτουργία, ώστε να εξοικονομείται η ενέργεια των μπαταριών.

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την/τις μπαταρία/ες πριν από μία αποθήκευση μεγάλης διαρκείας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Κίνδυνος λόγω ισχυρών μαγνητικών πεδίων

Ισχυρά μαγνητικά πεδία μπορεί να έχουν επίβλαβείς επίδράσεις σε άτομα με σωματικά βοηθήματα σε λειτουργία (π.χ. βηματοδότες) και σε ηλεκτρομηχανικές συσκευές (π.χ. μαγνητικές κάρτες, μηχανικά ρολόγια, μικρομηχανικές συσκευές, σκληρούς δίακους). Σχετικά με την επίδραση που έχουν τα ισχυρά μαγνητικά πεδία στα άτομα θα πρέλει να λαμβάνονται υπόψη οι εκάστοτε εθνικοί κανονισμοί και προδιαγραφές, όπως για παράδειγμα στην Ομοσπονδιακή Δημοκρατία της Γερμανίας η προδιαγραφή των επαγγελματικών ενώσεων BGV B11 Αρθρο 14 „Ηλεκτρομαγνητικά πεδία“.

Για να αποφύγετε ενοχλητικές παρεμβολές τηρείτε μία ελάχιστη απόσταση 30 στ ανάμεσα στους μαγνήτες και τα εμφυτεύματα και συσκευές.

Τεχνικά χαρακτηριστικά

Ακρίβεια ηλεκτρονικής μέτρησης	± 0,1^ στις 0^ ... 1^ ± 0,1^ στις 89^ ... 90^ ± 0,2^ στις 1^ ... 89^
Ακρίβεια ένδειξης	1 δεκαδικό ψηφίο
Ακρίβεια αεροστάθμης ± 1 mm/m
Συνθήκες εργασίας	0 ... 50^ , 80%rH, χωρίς συμπύκνωση,Υψος εργασίας μέγ. 2000 m πάνω απότο μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -20 ... 70^ , 80%rH, χωρίς συμπύκνωση
Τροφοδοσία ρεύματος	2 x 1,5V (τύπος AAA/LR03)
Διαστάσεις (Π x Y x B) 25	240 x 66 x 30 mm
Διαστάσεις (Π x Y x B) 40 400 x 66 x 30 mm
Διαστάσεις (Π x Y x B) 60 600 x 66 x 30 mm
Βάρος (με μπαταρίες) 25	315 g
Βάρος (με μπαταρίες) 40	495 g
Βάρος (με μπαταρίες) 60	675 g

Με επιφύλαξη τεχνικών αλλαγών. Rev18W21

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: http://laserliner.com/info?an=diglevpl
