ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CableTracer Pro Laserliner

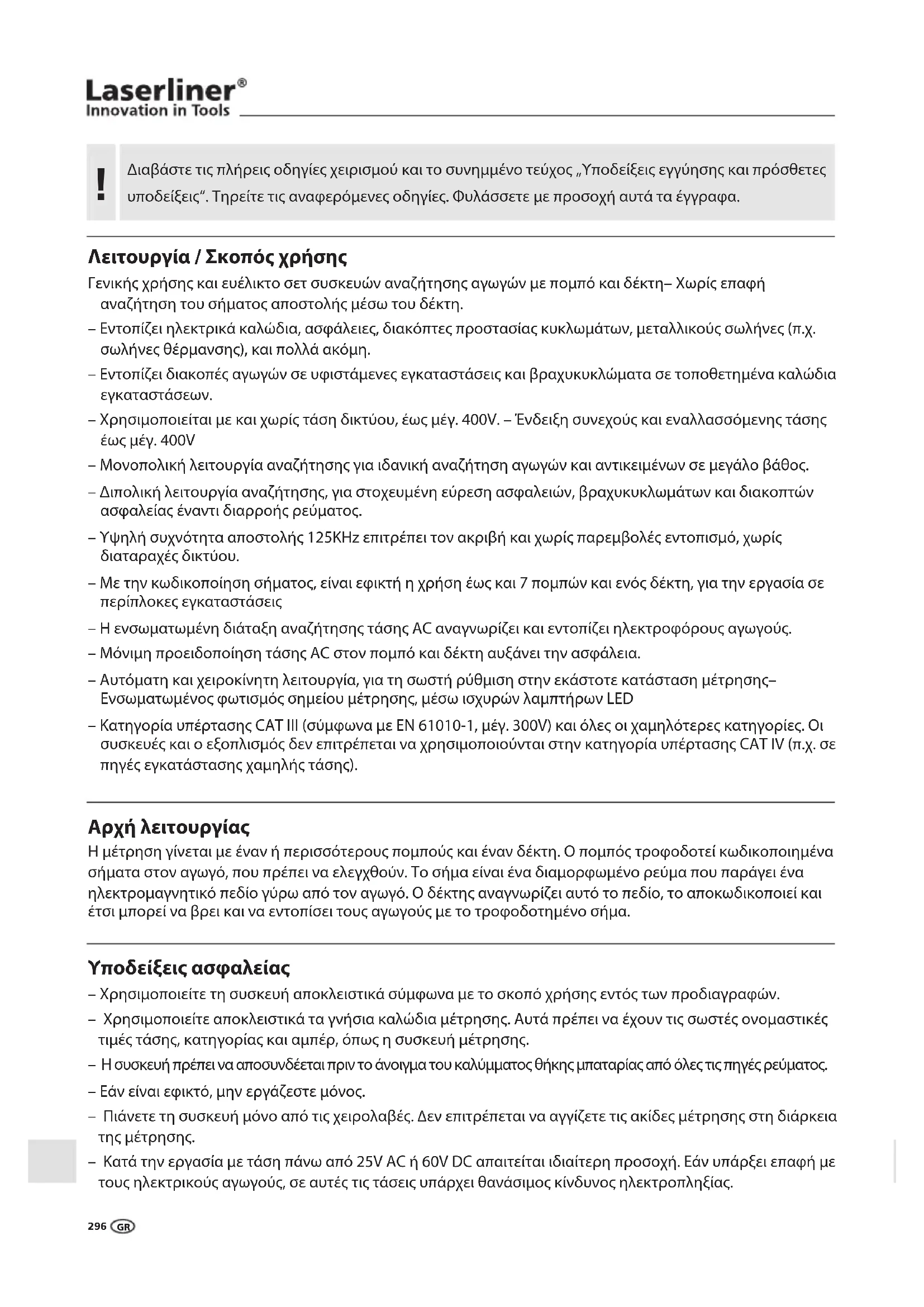

Manual_CableTracer-Pro_Rev.0710_BG.indd 295 02.09.2010 11:42:34 Uhrιαβάστε τι πλήρει οδηγίε χειρισού και το συνηένο τεύχο „Υποδείξει εγγύηση και πρόσθετε υποδείξει“. Τηρείτε τι αναφερόενε οδηγίε. Φυλάσσετε ε προσοχή αυτά τα έγγραφα.

Γενική χρήση και ευέλικτο σετ συσκευών αναζήτηση αγωγών ε ποπό και δέκτη– Χωρί επαφή αναζήτηση του σήατο αποστολή έσω του δέκτη. – Εντοπίζει ηλεκτρικά καλώδια, ασφάλειε, διακόπτε προστασία κυκλωάτων, εταλλικού σωλήνε (π.χ. σωλήνε θέρανση), και πολλά ακόη. – Εντοπίζει διακοπέ αγωγών σε υφιστάενε εγκαταστάσει και βραχυκυκλώατα σε τοποθετηένα καλώδια εγκαταστάσεων. – Χρησιοποιείται ε και χωρί τάση δικτύου, έω έγ. 400V. – Ένδειξη συνεχού και εναλλασσόενη τάση έω έγ. 400V – Μονοπολική λειτουργία αναζήτηση για ιδανική αναζήτηση αγωγών και αντικειένων σε εγάλο βάθο. – ιπολική λειτουργία αναζήτηση, για στοχευένη εύρεση ασφαλειών, βραχυκυκλωάτων και διακοπτών ασφαλεία έναντι διαρροή ρεύατο. – Υψηλή συχνότητα αποστολή 125KHz επιτρέπει τον ακριβή και χωρί παρεβολέ εντοπισό, χωρί διαταραχέ δικτύου. – Με την κωδικοποίηση σήατο, είναι εφικτή η χρήση έω και 7 ποπών και ενό δέκτη, για την εργασία σε περίπλοκε εγκαταστάσει – Η ενσωατωένη διάταξη αναζήτηση τάση AC αναγνωρίζει και εντοπίζει ηλεκτροφόρου αγωγού. – Μόνιη προειδοποίηση τάση AC στον ποπό και δέκτη αυξάνει την ασφάλεια. – Αυτόατη και χειροκίνητη λειτουργία, για τη σωστή ρύθιση στην εκάστοτε κατάσταση έτρηση– Ενσωατωένο φωτισό σηείου έτρηση, έσω ισχυρών λαπτήρων LED – Κατηγορία υπέρταση CAT III (σύφωνα ε EN 61010-1, έγ. 300V) και όλε οι χαηλότερε κατηγορίε. Οι συσκευέ και ο εξοπλισό δεν επιτρέπεται να χρησιοποιούνται στην κατηγορία υπέρταση CAT IV (π.χ. σε πηγέ εγκατάσταση χαηλή τάση). – Χρησιοποιείτε τη συσκευή αποκλειστικά σύφωνα ε το σκοπό χρήση εντό των προδιαγραφών. – Χρησιοποιείτε αποκλειστικά τα γνήσια καλώδια έτρηση. Αυτά πρέπει να έχουν τι σωστέ ονοαστικέ τιέ τάση, κατηγορία και απέρ, όπω η συσκευή έτρηση. – Η συσκευή πρέπει να αποσυνδέεται πριν το άνοιγα του καλύατο θήκη παταρία από όλε τι πηγέ ρεύατο. – Εάν είναι εφικτό, ην εργάζεστε όνο. – Πιάνετε τη συσκευή µόνο από τι χειρολαβέ. ∆εν επιτρέπεται να αγγίζετε τι ακίδε µέτρηση στη διάρκεια τη µέτρηση. – Κατά την εργασία ε τάση πάνω από 25V AC ή 60V DC απαιτείται ιδιαίτερη προσοχή. Εάν υπάρξει επαφή ε του ηλεκτρικού αγωγού, σε αυτέ τι τάσει υπάρχει θανάσιο κίνδυνο ηλεκτροπληξία. Λειτουργία / Σκοπός χρήσης Υποδείξεις ασφαλείας Αρχή λειτουργίας Η έτρηση γίνεται ε έναν ή περισσότερου ποπού και έναν δέκτη. Ο ποπό τροφοδοτεί κωδικοποιηένα σήατα στον αγωγό, που πρέπει να ελεγχθούν. Το σήα είναι ένα διαορφωένο ρεύα που παράγει ένα ηλεκτροαγνητικό πεδίο γύρω από τον αγωγό. Ο δέκτη αναγνωρίζει αυτό το πεδίο, το αποκωδικοποιεί και έτσι πορεί να βρει και να εντοπίσει του αγωγού ε το τροφοδοτηένο σήα.

Manual_CableTracer-Pro_Rev.0710_GR.indd 296 02.09.2010 11:26:59 UhrCableTracer Pro – Εάν η συσκευή έχει στην επιφάνειά τη υγρασία ή άλλα αγώγιµα κατάλοιπα, δεν επιτρέπεται η εργασία υπό ηλεκτρική τάση. Σε τάση πάνω από 25V AC ή 60V DC υπάρχει λόγω τη υγρασία αυξηένο κίνδυνο θανάσιη ηλεκτροπληξία. Καθαρίστε και στεγνώστε τη συσκευή πριν τη χρήση. Προσέξτε κατά τη χρήση σε εξωτερικού χώρου ώστε η συσκευή να χρησιµοποιείται µόνο σε κατάλληλε καιρικέ συνθήκε και µε τα κατάλληλα µέτρα προστασία. – Να είστε ιδιαίτερα προσεκτικοί αφού ανάψει η ένδειξη 50V στον ποπό TX. – Μη χρησιµοποιείτε τη συσκευή σε περιβάλλον, το οποίο επιβαρύνεται από ηλεκτρικά αγώγιµα σωµατίδια ή στο οποίο µπορεί να προκύψει προσωρινή ηλεκτρική αγωγιµότητα από υγρασία (π.χ. λόγω συµπύκνωση). – Εκτελείτε τι ετρήσει σε επικίνδυνη απόσταση από ηλεκτρικέ εγκαταστάσει πάντα ε ένα δεύτερο άτοο και όνο σύφωνα ε τι οδηγίε υπεύθυνου ηλεκτρολόγου. – Βεβαιωθείτε πριν από κάθε έτρηση ότι η προ έλεγχο περιοχή (π.χ. καλώδιο), η συσκευή ελέγχου και τα πρόσθετα εξαρτήατα (π.χ. καλώδιο σύνδεση) βρίσκονται σε άριστη κατάσταση. οκιάστε τη συσκευή σε γνωστέ πηγέ τάση (π.χ. πρίζα 230 V για έλεγχο AC ή παταρία αυτοκινήτου για έλεγχο DC). Η συσκευή δεν επιτρέπεται να χρησιοποιείται πλέον, εφόσον υπάρξει βλάβη σε ία ή περισσότερε λειτουργίε. – Μη χρησιοποιείτε τον ποπό σε διαρκή λειτουργία, αλλά όνο κατά τη διάρκεια τη έτρηση αυτή καθαυτή. Μετά από κάθε έτρηση, ο ποπό πρέπει να αφαιρείται από το κύκλωα έτρηση. – Μη χρησιοποιείτε τη συσκευή σε περιβάλλον ε εκρηκτικά αέρια ή ατού. – Προστατεύστε τη συσκευή από ρύπου και ζηιέ και προσέξτε για στεγνή αποθήκευση. – Η συσκευή δεν επιτρέπεται να εκτεθεί σε υγρασία ή να έρθει σε επαφή ε υγρά. Προσέξτε κατά τη χρήση σε εξωτερικού χώρου ώστε η συσκευή να χρησιοποιείται όνο σε κατάλληλε καιρικέ συνθήκε και ε τα κατάλληλα έτρα προστασία. – εν επιτρέπεται η κατασκευαστική τροποποίηση τη συσκευή. – Οι συσκευέ και ο εξοπλισό δεν είναι παιχνίδι. Να φυλάσσεται ακριά από παιδιά. – Τηρείτε τα µέτρα ασφαλεία τοπικών και εθνικών αρχών για την ενδεδειγµένη χρήση τη συσκευή. Κατηγορία προστασία ΙΙ: Η συσκευή ελέγχου διαθέτει ενισχυένη ή διπλή όνωση.

Σηαντικέ υποδείξει που πρέπει να τηρούνται οπωσδήποτε. Κατηγορία υπέρταση III: Λειτουργικά έσα σε σταθερέ εγκαταστάσει και για περιπτώσει, στι οποίε τίθενται ιδιαίτερε απαιτήσει για την αξιοπιστία και τη διαθεσιότητα λειτουργικών έσων, π.χ. διακόπτε σε σταθερέ εγκαταστάσει και συσκευέ για βιοηχανική χρήση ε συνεχή σύνδεση στη σταθερή εγκατάσταση.

Προειδοποίηση για επικίνδυνη ηλεκτρική τάση: Από η προστατευένα, ηλεκτροφόρα εξαρτήατα στο εσωτερικό του περιβλήατο πορεί να προκύψει κίνδυνο έκθεση ατόων σε ηλεκτροπληξία. Προειδοποίηση για επικίνδυνη ηλεκτρική τάση: Από η προστατευένα, ηλεκτροφόρα εξαρτήατα στο εσωτερικό του περιβλήατο πορεί να προκύψει κίνδυνο έκθεση ατόων σε ηλεκτροπληξία. Προειδοποίηση για επικίνδυνο σηείο

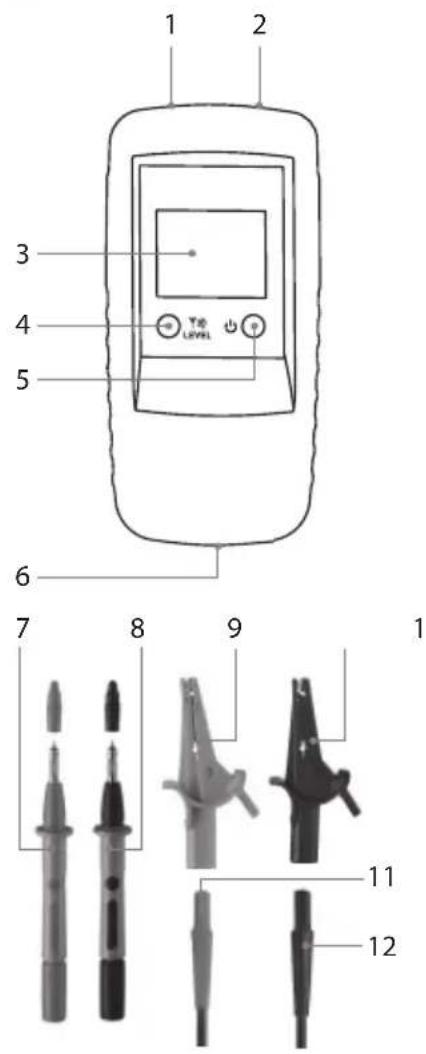

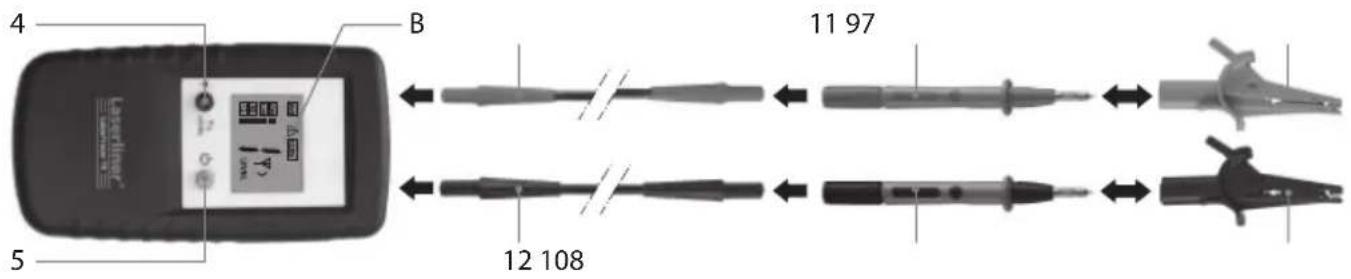

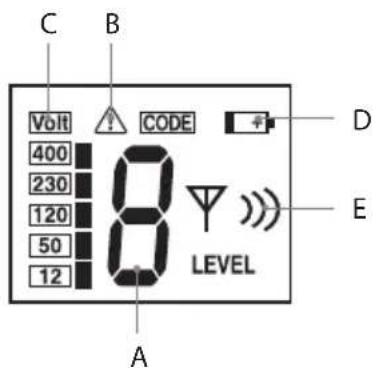

Manual_CableTracer-Pro_Rev.0710_GR.indd 297 02.09.2010 11:27:00 UhrΠομπός TX Ένδειξη LC πομπού TX 1 Υποδοχή σύνδεσης κόκκινη + 2 Υποδοχή σύνδεσης μαύρη – 3 Ένδειξη LC 4 Πλήκτρο κωδικού αποστολής: Ρύθμιση ισχύος εξόδου Σήμα αποστολής / Φωτισμός ένδειξης LC (πίεση για 2 δευτ.) /Ρύθμιση κωδικού αποστολής 5 ΟΝ/ΟFF - ΠλήκτροOFF: Πίεση για 2 δευτ. 6 Θήκη μπαταρίας (πίσω

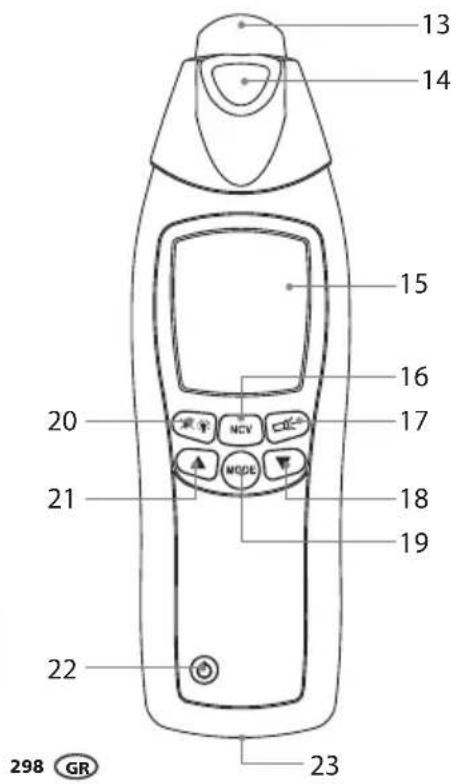

7 Ακίδα μέτρησης κόκκινη + 8 Ακίδα μέτρησης μαύρη – 9 προαιρετικά: Συνδετήρας μέτρησης κόκκινος + 10 προαιρετικά: Συνδετήρας μέτρησης μαύρος – 11 Καλώδιο σύνδεσης κόκκινο + 12 Καλώδιο σύνδεσης μαύρο – Δέκτης RECV 13 Κεφαλή αισθητήρα 14 Φακός 15 Ένδειξη LC 16 Μεταγωγή λειτουργίας μέτρησης: Ανίχνευση αγωγών (SIG) / ανίχνευση τάσης δικτύου (NCV) 17 ΟΝ/ΟFF - πλήκτρο φακός 18 Μείωση ευαισθησίας 19 Μεταγωγή χειροκίνητης λειτουργίας αναζήτησης / αυτόματης λειτουργίας αναζήτησης 20 Φωτισμός ένδειξης LC /ενεργοποίηση και απενεργοποίηση ήχου σήματος (πίεση για 2 δευτ.) 21 Αύξηση ευαισθησίας 22 ΟΝ/ΟFF - ΠλήκτροOFF: Πίεση για 2 δευτ. 23 Θήκη μπαταρίας (πίσω πλευρά) A Κωδικός αποστολής (1,2,3,4,5,6,7) B Προειδοποίηση για ξένη

C Ένδειξη ξένης τάσης (12, 50, 120, 230, 400V) D Φόρτιση μπαταρίας χαμηλή E Ένδειξη αρχικής ισχύος σήματος αποστολής (επίπεδο I, II, III)

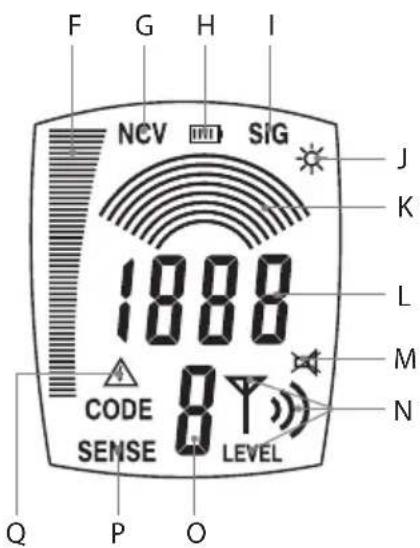

Manual_CableTracer-Pro_Rev.0710_GR.indd 298 02.09.2010 11:27:01 UhrCableTracer Pro Ένδειξη LC δέκτη RECV F Απεικόνιση ράβδου (πλήρης απόκλιση = μέγιστη ένταση): Ένταση σήματος (SIG) / ηλεκτρομαγνητική ένταση πεδίου (NCV) G Λειτουργία τάσης δικτύου (NCV) H Ένδειξη κατάστασης φόρτισης μπαταρίας I Ενεργοποιημένη αυτόματη λειτουργία αναζήτησης (SIG) J Ένδειξη για ενεργοποιημένο φακό K Χειροκίνητη λειτουργία αναζήτησης: Γραφική ένδειξη της ρυθμισμένης ευαισθησίας L Αυτόματη λειτουργία αναζήτησης: Αριθμητική ένδειξη της έντασης σήματος Χειροκίνητη λειτουργία αναζήτησης: Αριθμητική ένδειξη ακριβείας της έντασης σήματος, η τιμή εξαρτάται από τη ρυθμισμένη ευαισθησία M Ένδειξη για απενεργοποιημένο ήχο σήματος N Ένδειξη της ισχύος εξόδου που έχει ρυθμιστεί από τον πομπό TX για το σήμα αποστολής, επίπεδο I, II, III. O Ένδειξη του ληφθέντος κωδικού αποστολής (1,2,3,4,5,6,7) P Ενεργοποιημένη χειροκίνητη λειτουργία αναζήτησης Q Προειδοποίηση για ξένη τάση FGHI

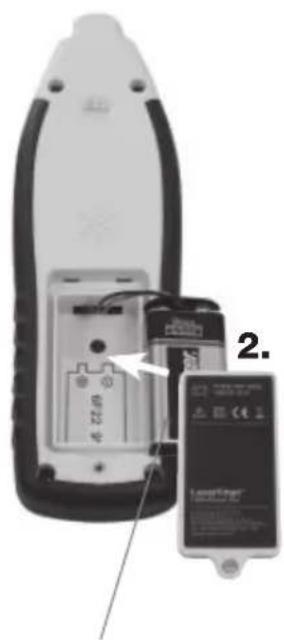

6LR61 9V Alkali 6LR61 9V Alkali Προσέξτε για σωστή πολικότητα! Το σύμβολο μπαταρίας στην οθόνη LC του δέκτη ή του πομπού δείχνει πότε πρέπει να αλλαχθούν οι μπαταρίες.

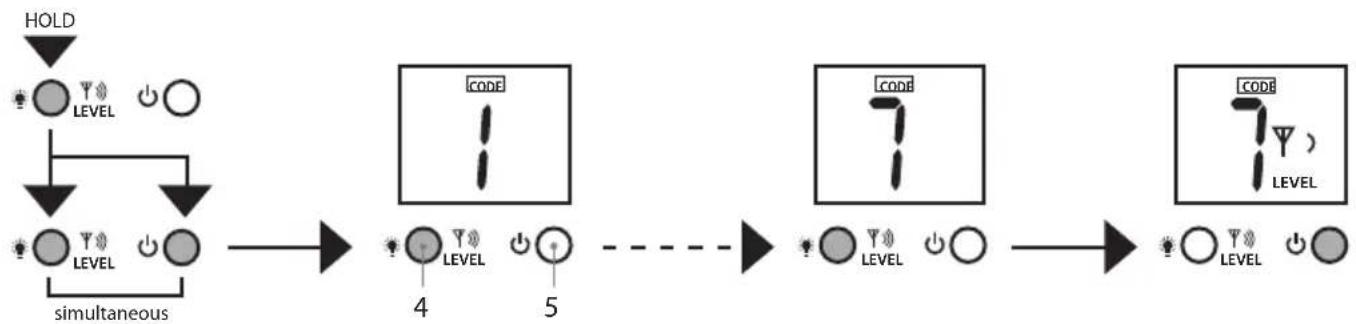

Manual_CableTracer-Pro_Rev.0710_GR.indd 299 02.09.2010 11:27:03 Uhr4 Πομπός TX: Ρύθμιση κωδικού αποστολής Εάν χρησιμοποιείται μόνο ένας πομπός, δε χρειάζεται να αλλάξει η ρύθμιση του κωδικού αποστολής. Εάν εργάζεστε με περισσότερους από έναν πομπό, πρέπει να ρυθμιστεί ο κωδικός αποστολής. Για το σκοπό αυτόν, με απενεργοποιημένη συσκευή κρατήστε πιεσμένο το πλήκτρο κωδικού αποστολής (4) και πιέστε σύντομα το πλήκτρο ON/OFF (5). Στη συνέχεια πιέστε το πλήκτρο κωδικού αποστολής και προσδιορίστε τον επιθυμητό κωδικό. Ρυθμίστε τις συσκευές που χρησιμοποιούνται όλες σε διαφορετικούς κωδικούς αποστολής. Με το πλήκτρο ON/OFF αποθηκεύεται η ρύθμιση και ενεργοποιείται η συσκευή. Συνολικά διατίθενται 7 διαφορετικοί κωδικοί σήματος προς επιλογή.

simultaneous HOLD CODE LEVELLEVELLEVELLEVEL CODE LEVEL CODE LEVEL Συνδέστε τα καλώδια στη συσκευή. Εδώ προσέξτε τη σωστή πολικότητα! Με το πλήκτρο ON/OFF (5) ενεργοποιήστε τη συσκευή. Αναλόγως της εφαρμογής, μπορεί να ρυθμιστεί η ισχύς εξόδου του σήματος με το πλήκτρο κωδικού αποστολής (4): Επίπεδο 1 = ελάχιστη ισχύς, επίπεδο 3 = μέγιστη ισχύς. Η αύξηση από την ελάχιστη στη μέγιστη ισχύ έχει ως αποτέλεσμα μία διεύρυνση της εμβέλειας του δέκτη RECV κατά περ. το πενταπλάσιο. Εάν υπάρχει ξένη τάση , εμφανίζεται στην οθόνη LC το μέγεθος της τάσης και το προειδοποιητικό σύμβολο (B). Επιπλέον εμφανίζεται ο κωδικός αποστολής. Για να ενεργοποιηθεί ο φωτισμός της οθόνης LC, πιέστε το πλήκτρο κωδικού αποστολής (4) περ. 2 δευτ.. Για την απενεργοποίηση της συσκευής, πιέστε το πλήκτρο ΟΝ/OFF περ. 2 δευτ.. Η συσκευή μπορεί να λειτουργήσει τόσο υπό τάση όσο και χωρίς τάση και αντέχει σε τάση έως και 400 V. Πομπός TX: Ρύθμιση

– Σε εργασίες υπό τάση τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας. – Η ενσωματωμένη προειδοποίηση ξένης τάσης (B) του πομπού δεν μπορεί να αντικαταστήσει τον έλεγχο για απουσία τάσης!

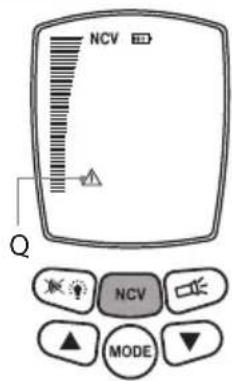

Manual_CableTracer-Pro_Rev.0710_GR.indd 300 02.09.2010 11:27:06 UhrCableTracer Pro Αυτή η λειτουργία λειτουργεί χωρίς πομπό και ενεργοποιείται με το πλήκτρο 16. Στην οθόνη LC εμφανίζεται „NCV“. Εδώ μπορούν να αναζητηθούν ηλεκτροφόροι αγωγοί. Η ηλεκτρομαγνητική ένταση πεδίου εμφανίζεται ως απεικόνιση ράβδου. Το πρόσθετο ακουστικό σήμα λήψης δείχνει με την ένταση του ήχου πόσο απέχει το ηλεκτροφόρο καλώδιο. Όσο δυνατότερος ο ήχος, τόσο πιο κοντά είναι το ηλεκτροφόρο καλώδιο. Εάν ασκείται μία ξένη τάση, αυτό σηματοδοτείται με το προειδοποιητικό σύμβολο (Q). Αυτή η λειτουργία λειτουργεί μόνο με τον πομπό και ενεργοποιείται μετά την ενεργοποίηση της συσκευής και εμφανίζεται στην οθόνη LC με „SIG“. Εδώ η συσκευή εκτελεί την αυτόματη ρύθμιση της ευαισθησίας, για να επιτυγχάνονται ιδανικά αποτελέσματα μέτρησης. Με το πλήκτρο τρόπου λειτουργίας μπορεί να επιλεγεί αυτή

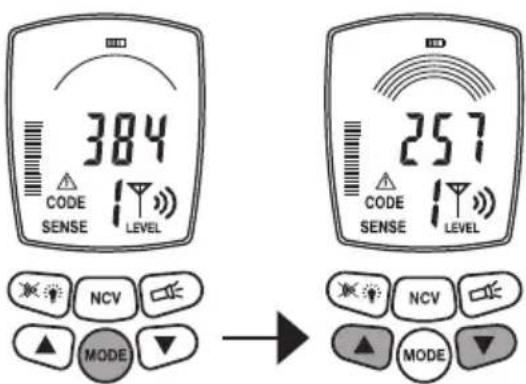

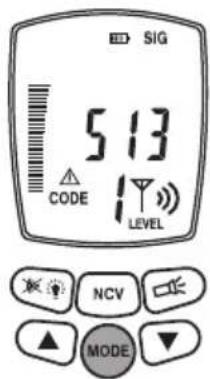

Η ένταση σήματος εμφανίζεται ως απεικόνιση ράβδου και μπορεί να διαβαστεί σε αριθμούς. Επιπλέον, το ακουστικό σήμα λήψης δείχνει με την ένταση του ήχου πόσο απέχει ο αναζητούμενος αγωγός. Όσο δυνατότερος ο ήχος, τόσο πιο κοντά είναι ο αναζητούμενος αγωγός. Ο ακριβέστερος εντοπισμός του αγωγού καθίσταται εφικτός με την ένδειξη ακριβείας. Ο κωδικός αποστολής που μεταδίδεται από τον πομπό και η ισχύς εξόδου του σήματος αποστολής εμφανίζεται ομοίως. Εάν ασκείται μία ξένη τάση, αυτό σηματοδοτείται με το προειδοποιητικό σύμβολο (Q). Αυτή η λειτουργία λειτουργεί μόνο με τον πομπό και επιλέγεται με το πλήκτρο τρόπου λειτουργίας. Στην οθόνη LC εμφανίζεται „SENSE“. Με τα πλήκτρα βέλους μπορεί να ρυθμιστεί η ευαισθησία: 1 τόξο = μέγιστη ευαισθησία; 8 τόξα = ελάχιστη ευαισθησία. Η μείωση της ευαισθησίας έχει νόημα, όταν το εύρος μέτρησης πρέπει να περιοριστεί περισσότερο. Η ένταση του σήματος προσδιορίζεται ομοίως από την ισχύ εξόδου του πομπού. Για αυτόν το λόγο ρυθμίστε ομοίως το επίπεδο αποστολής, για να προσαρμόσετε την επιθυμητή ευαισθησία. Η ένταση του σήματος εμφανίζεται ως απεικόνιση ράβδου και μπορεί να διαβαστεί με ακρίβεια με αριθμούς. Επιπλέον, το ακουστικό σήμα λήψης δείχνει με την ένταση του ήχου πόσο απέχει ο αναζητούμενος αγωγός. Όσο δυνατότερος ο ήχος, τόσο πιο κοντά είναι ο αναζητούμενος αγωγός. Ο ακριβέστερος εντοπισμός του αγωγού καθίσταται εφικτός με την ένδειξη ακριβείας. Ο κωδικός αποστολής που μεταδίδεται από τον πομπό και η ισχύς εξόδου του σήματος αποστολής εμφανίζεται ομοίως. Εάν ασκείται μία ξένη τάση, αυτό σηματοδοτείται με το προειδοποιητικό σύμβολο (Q). Δέκτης RECV: Ρύθμιση τρόπου λειτουργίας δέκτη

Αυτόματη λειτουργία αναζήτησης Χειροκίνητη λειτουργία αναζήτησης Αναγνώριση τάσης δικτύου Η ενσωματωμένη προειδοποίηση ξένης τάσης (Q) του δέκτη δεν μπορεί να υποκαταστήσει τον έλεγχο για απουσία τάσης!

Manual_CableTracer-Pro_Rev.0710_GR.indd 301 02.09.2010 11:27:10 Uhr7 Περιοχές εφαρμογής Κατά κανόνα υπάρχουν τρεις τομείς: A. Εφαρμογή με δέκτη: Αναζήτηση ηλεκτροφόρων αγωγών. B. Μονοπολικές εφαρμογές με πομπό και δέκτη: Μετρήσεις με διαχωρισμένο αγωγό τροφοδοσίας και επιστροφής, βλέπε εικόνα d και εικόνα e στο κεφάλαιο 7B. C. Διπολικές εφαρμογές με πομπό και δέκτη: Μετρήσεις με κοινό αγωγό τροφοδοσίας και επιστροφής σε ένα καλώδιο, βλέπε εικόνα c.

Προετοιμασία μετρήσεων – Οι μετρήσεις θα πρέπει να εκτελούνται πάντα σε αγωγούς με πλήρη απουσία τάσης. – Εάν η εργασία γίνεται με τάση, τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας.

Κατά τον έλεγχο της ασφάλειας λειτουργίας του αγωγού γείωσης ασφαλείας τηρείτε τις αντίστοιχες προδιαγραφές ασφαλείας των τοπικών ή εθνικών αρχών.

Για λόγους ασφαλείας, κατά την εργασία με τάση, ο πομπός θα πρέπει να συνδέεται μόνο από τη φάση προς τον ουδέτερο αγωγό (παράδειγμα c). Εάν ωστόσο ο πομπός συνδεθεί από τη φάση προς τον αγωγό γείωσης ασφαλείας (παράδειγμα d), πρέπει να ελεγχθεί αν ο αγωγός γείωσης ασφαλείας έχει γειωθεί σωστά και λειτουργεί σωστά. Εάν δε συμβαίνει αυτό, ενδέχεται να φέρουν τάση όλα τα εξαρτήματα που συνδέονται με τη γείωση.

Κατά την εργασία υπό τάση μπορείτε να προσδιορίσετε με τον πομπό τον αγωγό φάσης. Για το σκοπό αυτόν συνδέστε το μαύρο καλώδιο (-) στον αγωγό γείωσης ασφαλείας και το κόκκινο καλώδιο (+) στο καλώδιο προς μέτρηση. Πρόκειται για τον αγωγό φάσης, όταν εμφανιστεί μία τάση στην οθόνη και εμφανιστεί το σύμβολο προειδοποίησης (παράδειγμα a). Εάν δεν εμφανιστεί αυτό, πρόκειται για τον ουδέτερο αγωγό N (παράδειγμα b) ή δεν υπάρχει τάση λειτουργίας ή ο αγωγός γείωσης ασφαλείας δεν έχει συνδεθεί σωστά. Οι μετρήσεις μπορούν να εκτελούνται κατά κανόνα σε αγωγούς που είτε φέρουν είτε δε φέρουν τάση. Η περιοχή λήψης του δέκτη κατά κανόνα είναι μεγαλύτερη όταν η εργασία γίνεται χωρίς τάση. Η τροφοδοσία ρεύματος του πομπού γίνεται πάντα μέσω της τοποθετημένης μπαταρίας. Εάν στο κύκλωμα μέτρησης υπάρχει ήδη ένα λανθάνον ρεύμα, μπορεί να ενεργοποιηθεί ο διακόπτης ασφαλείας έναντι διαρροής FI/RCD μέσω του πρόσθετου ρεύματος του πομπού.

Manual_CableTracer-Pro_Rev.0710_GR.indd 302 02.09.2010 11:27:10 UhrCableTracer Pro Συνδέστε τον πομπό στον προς μέτρηση αγωγό και τον αγωγό γείωσης ασφαλείας, βλέπε εικόνα d στο κεφάλαιο 6. Στη συνέχεια ενεργοποιήστε το δέκτη και ξεκινήστε την αναζήτηση. Συνιστώμενη ρύθμιση στο δέκτη: Χειροκίνητη λειτουργία αναζήτησης, μέγιστη ευαισθησία, βλέπε κεφάλαιο 5C. Συμβουλή 1: Εναλλακτικά προς τον αγωγό γείωσης ασφαλείας μπορείτε να χρησιμοποιήσετε π.χ. και μία θέρμανση ως γείωση, βλέπε εικόνα e. Εδώ πρέπει να διασφαλίζεται ότι η θέρμανση έχει γειωθεί σωστά. Συμβουλή 2: Με τη βοήθεια του ήχου σήματος, της ένδειξης ράβδου και της αριθμητικής ένδειξης ακριβείας μπορείτε να παρακολουθήσετε απλά την πορεία των αγωγών. Εάν πρέπει να καταγραφεί με ακρίβεια η πορεία των αγωγών, απλά μαρκάρετε μόνο τα σημεία, όπου η αριθμητική ένδειξη ακριβείας δείχνει τις μέγιστες τιμές. Συμβουλή 3: Η εμβέλεια αυξάνεται κατά το πενταπλάσιο, όταν η ισχύς εξόδου του πομπού αυξάνεται από το επίπεδο 1 στο επίπεδο 3. Συμβουλή 4: Για να μπορείτε να εντοπίσετε καλύτερα το ζητούμενο αγωγό μπορεί να είναι φρόνιμο να γειώσετε και τους παράλληλους αγωγούς.

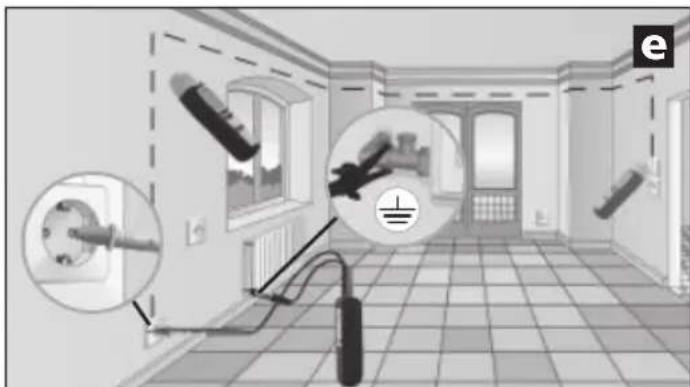

Μονοπολικές εφαρμογές (διαχωρισμένοι αγωγοί τροφοδοσίας και επιστροφής) 7B-1 Παρακολούθηση πορείας αγωγών / αναζήτηση πριζών Παραδείγματα για μονοπολικές εφαρμογές Εδώ ο πομπός συνδέεται μόνο σε έναν αγωγό ή σε ένα πολύκλωνο καλώδιο. Μέσω αυτού του αγωγού ρέει στη συνέχεια το σήμα υψηλής συχνότητας του πομπού. Ο αγωγός επιστροφής είναι η γείωση, ιδανικά το καλώδιο γείωσης ή μία άλλη καλή σύνδεση γείωσης. Το βάθος εντοπισμού είναι το πολύ 2 m και εξαρτάται από το υλικό που περικλείει το αντικείμενο αναζήτησης.

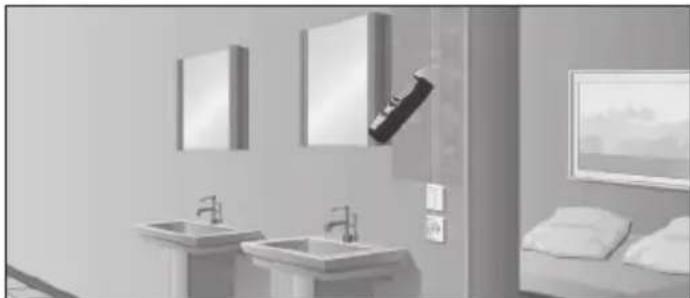

Περιοχές εφαρμογής Αναζήτηση τάσης Ενεργοποιήστε το δέκτη και μεταβείτε στη λειτουργία τάσης δικτύου. Τώρα η συσκευή βρίσκει ηλεκτροφόρους αγωγούς και μπορείτε να παρακολουθήσετε την πορεία ενός ηλεκτροφόρου αγωγού. Εδώ δε χρειάζεστε τον πομπό. Βλέπε σχετικά και το κεφάλαιο 5Α.– Το σήμα αποστολής του πομπού θα πρέπει να γειώνεται καλά, για να επιτυγχάνονται ιδανικά αποτελέσματα.– Κατά την εργασία με τάση τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας. – Εξουδετερώστε πλήρως την τάση στο κύκλωμα μέτρησης.– Το τροφοδοτούμενο σήμα αποστολής του αγωγού τροφοδοσίας μπορεί να μεταδίδεται σε άλλους αγωγούς, εφόσον αυτοί τρέχουν παράλληλα σε μεγάλες διαδρομές παράλληλα με τον αγωγό τροφοδοσίας. – Για να επιτυγχάνεται μεγαλύτερη εμβέλεια, μπορεί να είναι φρόνιμο να αποσυνδεθεί ο προς μέτρηση αγωγός από το λοιπό κύκλωμα μέτρησης.

Manual_CableTracer-Pro_Rev.0710_GR.indd 303 02.09.2010 11:27:12 Uhr– Εξουδετερώστε πλήρως την τάση στο κύκλωμα μέτρησης. – Σε μία διακοπή αγωγού η αντίσταση μετάβασης πρέπει να είναι μεγαλύτερη από 100 kΩ.

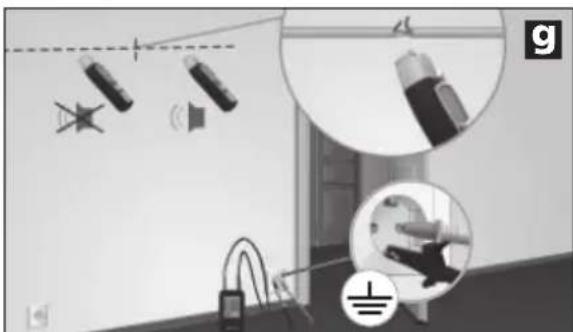

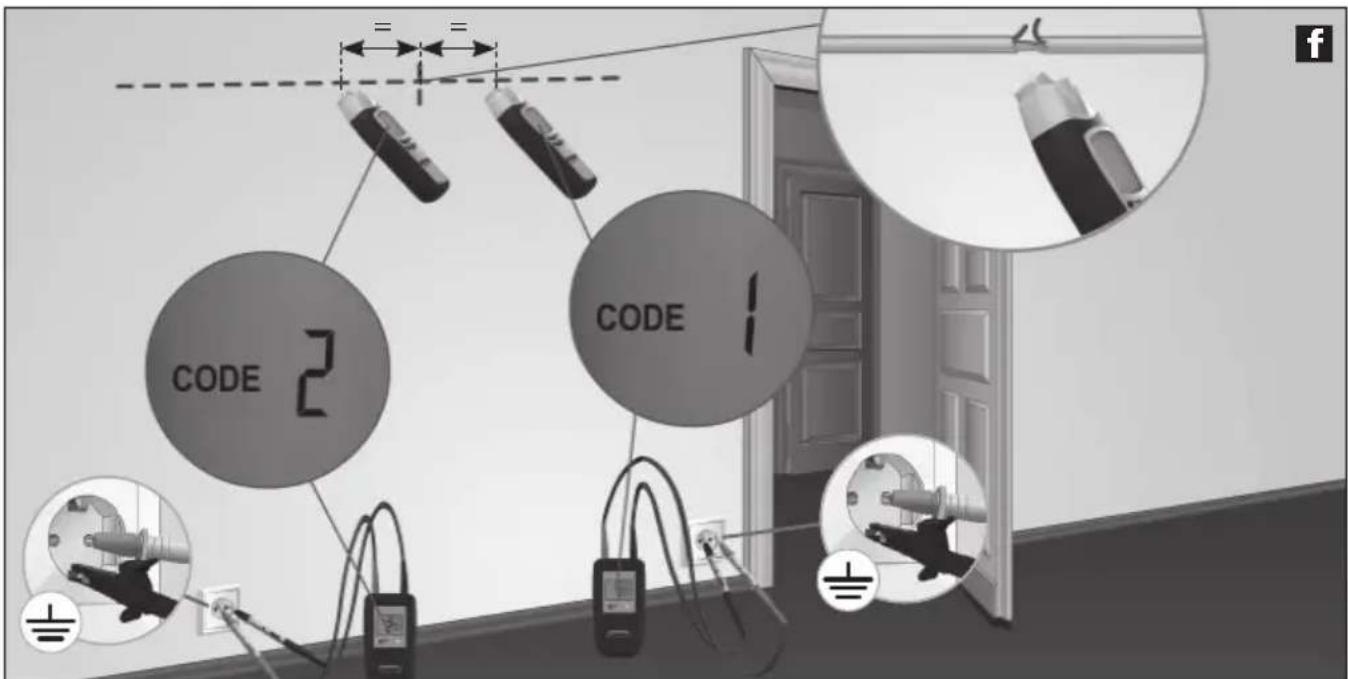

7B-2 Εύρεση διακοπών αγωγών Σε αυτήν την εφαρμογή μπορούν να χρησιμοποιηθούν δύο πομποί. Ο δεύτερος πομπός δεν περιέχεται στο σετ και διατίθεται ως πρόσθετος εξοπλισμός. Ρυθμίστε τους πομπούς σε διάφορους κωδικούς αποστολής και συνδέστε τον προς μέτρηση αγωγό και τον αγωγό γείωσης ασφαλείας, βλέπε εικόνα f και κεφάλαιο 4 και

6. Στη συνέχεια ενεργοποιήστε το δέκτη και αναζητήστε την πορεία του αγωγού. Το σημείο της διακοπής

αγωγού βρίσκεται ακριβώς στο κέντρο μεταξύ των δύο εμφανιζόμενων τιμών κωδικού αποστολής στην οθόνη LC. Προσέξτε ομοίως τη συμβουλή 1 έως 3. Συνιστώμενη ρύθμιση στο δέκτη: Χειροκίνητη λειτουργία αναζήτησης, μέγιστη ευαισθησία, βλέπε κεφάλαιο 5C. Συμβουλή 5: Το σημείο βλάβης μπορεί να εντοπιστεί συστηματικά ρυθμίζοντας την ευαισθησία του δέκτη και την ισχύ εξόδου του πομπού. Συμβουλή 6: Για να επιτυγχάνονται ιδανικά αποτελέσματα, θα πρέπει να γειώνονται ομοίως όλοι οι αγωγοί που δε χρησιμοποιούνται στη μέτρηση. Αυτό ισχύει ιδιαίτερα για όλους τους μη χρησιμοποιούμενους μεμονωμένους αγωγούς σε πολύκλωνα καλώδια και επενδεδυμένους αγωγούς. Εάν δε γειωθούν αυτά ενδέχεται να προκύψουν διαφωνίες του τροφοδοτούμενου σήματος (λόγω χωρητικών και επαγωγικών ζεύξεων). Το σημείο βλάβης δε θα μπορεί σε αυτήν την περίπτωση να εντοπιστεί επαρκώς. Συμβουλή 7: Η ανίχνευση βλάβης σε ηλεκτρικά δάπεδα γίνεται με τον ίδιο τρόπο. Εδώ προσέξτε να μη βρίσκεται πάνω από τις θερμαντικές αντιστάσεις γειωμένο φύλλο θωράκισης. Σε μία τέτοια περίπτωση θα πρέπει να το αποσυνδέσετε από τη σύνδεση γείωσης. Κατά την εργασία με έναν πομπό ενδέχεται το σημείο της διακοπής αγωγού να μην μπορεί να προσδιοριστεί με επαρκή ακρίβεια λόγω πιθανής διαφωνίας του ηλεκτρομαγνητικού πεδίου, βλέπε σχετικά εικόνα g. Σε αυτήν την περίπτωση, ο δέκτης δείχνει το σήμα αποστολής μετά τη διακοπή αγωγού μέσω ενός σήματος με σαφή πτωτική τάση. Η διακοπή βρίσκεται στο σημείο όπου ξεκινά η πτώση του σήματος.

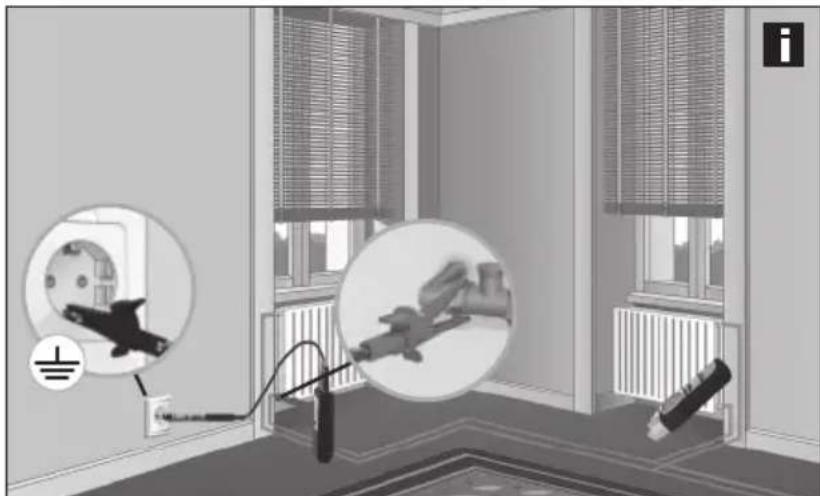

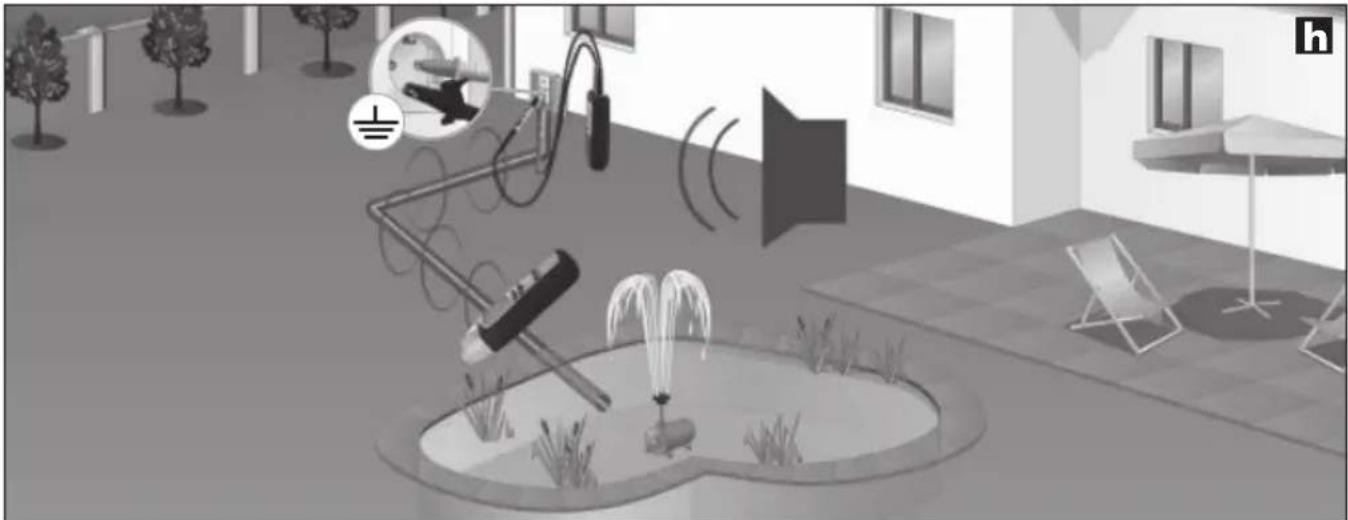

Manual_CableTracer-Pro_Rev.0710_GR.indd 304 02.09.2010 11:27:14 UhrCableTracer Pro Συνδέστε τον πομπό με το μαύρο καλώδιο (-) στον αγωγό γείωσης ασφαλείας και με το κόκκινο καλώδιο (+) στη θέρμανση, βλέπε εικόνα J. Ταυτόχρονα δεν επιτρέπεται να έχει γειωθεί η θέρμανση. Στη συνέχεια ενεργοποιήστε το δέκτη και ξεκινήστε την αναζήτηση. Προσέξτε ομοίως τη συμβουλή 2 και 3. Συνιστώμενη ρύθμιση στο δέκτη: Αυτόματη λειτουργία αναζήτησης, βλέπε κεφάλαιο 5B. 7B-3 Εύρεση αγωγών εντός του εδάφους 7B-4 Εύρεση σωλήνων θέρμανσης και νερού Συνδέστε τον πομπό στο ζητούμενο αγωγό και τον αγωγό γείωσης ασφαλείας και ενεργοποιήστε τον. Ταυτόχρονα προσέξτε ο βρόχος μεταξύ του ζητούμενου αγωγού (κόκκινος) και της γείωσης (μαύρος) να είναι όσο το δυνατό μεγαλύτερος. Εάν η απόσταση είναι πολύ μικρή, ο δέκτης δεν μπορεί να εντοπίσει το σήμα με μέγιστη εμβέλεια. Βλέπε σχετικά και τη συμβουλή 2 και 3 καθώς και την εφαρμογή 7B-6 στην επόμενη σελίδα. Συνιστώμενη ρύθμιση στο δέκτη: Αυτόματη λειτουργία αναζήτησης, βλέπε κεφάλαιο 5B. Συμβουλή 8: Για να αυξηθεί η εμβέλεια του δέκτη, ρυθμίστε στον πομπό τη μέγιστη ισχύ εξόδου, βλέπε κεφάλαιο 3. Συμβουλή 9: Κατά την αναζήτηση, προσέχετε την ένδειξη ράβδου του δέκτη. Αυτή αλλάζει σημαντικά κατά τη μετακίνηση του δέκτη περνώντας από το ζητούμενο αγωγό. Η ένδειξη έχει τη μέγιστη απόκλιση, όταν η συσκευή βρεθεί ακριβώς επάνω από τον αγωγό.– Εξουδετερώστε πλήρως την τάση στο κύκλωμα μέτρησης. – Εξουδετερώστε πλήρως την τάση στο κύκλωμα μέτρησης. – Οι σωλήνες θέρμανσης πρέπει να έχουν αποσυνδεθεί από τη σύνδεση γείωσης. Διαφορετικά ο δέκτης ενδέχεται να μην εντοπίζει το σήμα αποστολής με μέγιστη εμβέλεια.

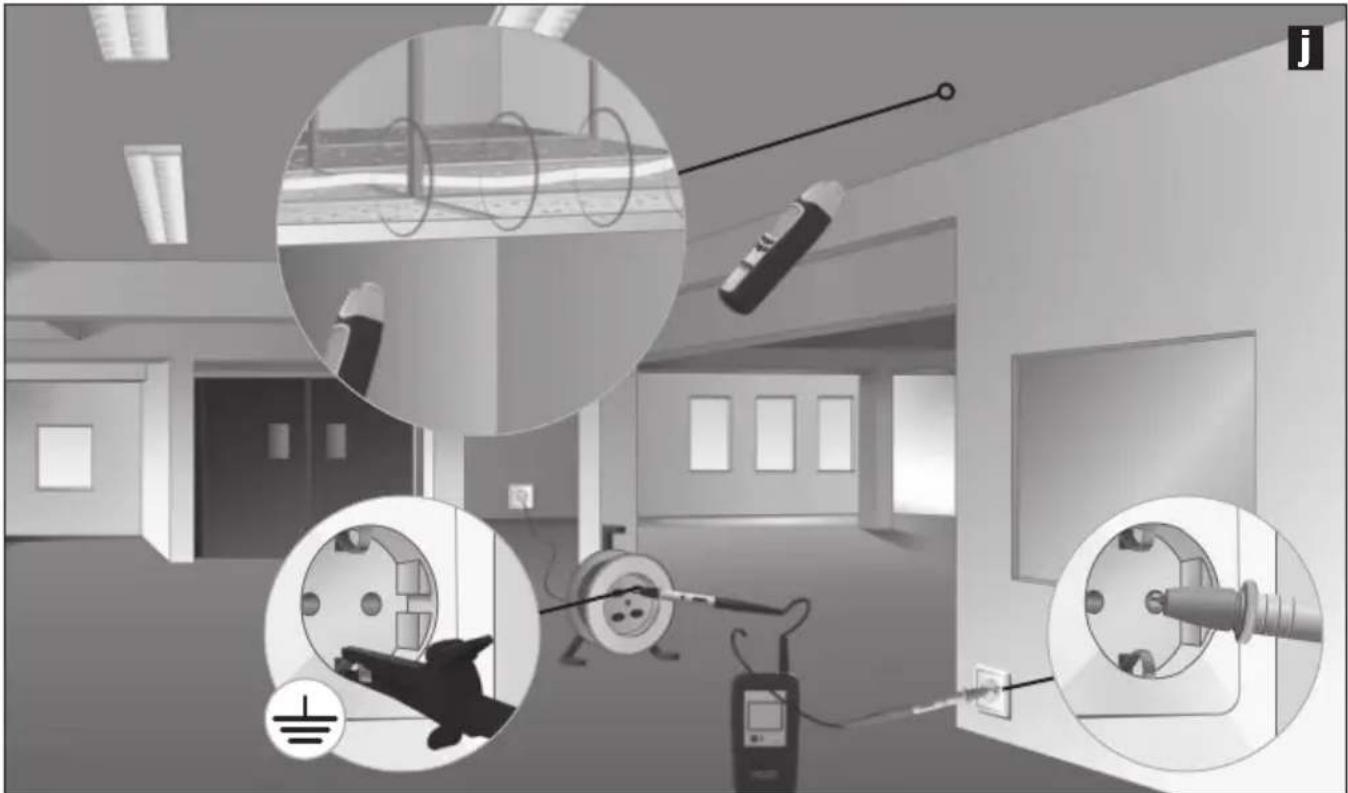

Manual_CableTracer-Pro_Rev.0710_GR.indd 305 02.09.2010 11:27:19 Uhr7B-6 Εντοπισμός αγωγών σε μη προσβάσιμα σημεία 7B-5 Εύρεση μη αγώγιμων σωλήνων εγκαταστάσεων Ιδανικά αποτελέσματα λήψης και συνεπώς μεγαλύτερη εμβέλεια επιτυγχάνει ο δέκτης όταν ο βρόχος μεταξύ αγωγού μέτρησης (κόκκινος) και αγωγού επιστροφής (μαύρος) είναι κατά το δυνατό μεγάλος. Αυτό μπορεί να επιτευχθεί π.χ. με ένα καλώδιο επέκτασης, βλέπε εικόνα j. Αυτή η διάταξη είναι ιδιαίτερα χρήσιμη, όταν πρέπει να γίνει εργασία με τάση. Οι αγωγοί μέτρησης και επιστροφής θα πρέπει να έχουν μία ελάχιστη απόσταση 2 m. Προσέξτε ομοίως τη συμβουλή 2, 3 και 6. Συνιστώμενη ρύθμιση στο δέκτη: Αυτόματη λειτουργία αναζήτησης, βλέπε κεφάλαιο 5B. Συμβουλή 10: Η σύνδεση του αγωγού επιστροφής (μαύρο) μπορεί να γίνει και μέσω του ουδέτερου αγωγού (N). Οι αγωγοί μέτρησης και επιστροφής θα πρέπει σε αυτήν την περίπτωση να είναι στο ίδιο ηλεκτρικό

Οδηγήστε έναν αισθητήρα καλωδίου (χάλκινο σύρμα) ή ένα σύρμα έλξης στο μη αγώγιμο σωλήνα εγκατάστασης. Συνδέστε τον πομπό με το κόκκινο καλώδιο (+) στον αισθητήρα και το μαύρο καλώδιο (-) σε μία γείωση και ενεργοποιήστε τον. Στη συνέχεια ενεργοποιήστε το δέκτη και ξεκινήστε την αναζήτηση. Ο δέκτης μπορεί τώρα να βρει την πορεία των σωλήνων εγκατάστασης με τη βοήθεια του αισθητήρα. Προσέξτε ομοίως τη συμβουλή 3. Συνιστώμενη ρύθμιση στο δέκτη: Αυτόματη λειτουργία αναζήτησης, βλέπε κεφάλαιο 5B. – Εξουδετερώστε πλήρως την τάση στο κύκλωμα μέτρησης. – Σε εργασίες με τάση τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας.

– Σε κανάλια καλωδίων, εξουδετερώστε πλήρως την τάση σε αγωγούς που κατά τα άλλα βρίσκονται εντός του σωλήνα και συνδέστε τους με μία γείωση. – Εξουδετερώστε πλήρως την τάση στο κύκλωμα μέτρησης.

Διπολικές εφαρμογές (κοινοί αγωγοί τροφοδοσίας και επιστροφής) Αυτές οι μετρήσεις μπορούν να εκτελούνται σε σωστά συνδεδεμένα ηλεκτρικά κυκλώματα (χωρίς σημεία βλάβης). Εδώ ο πομπός συνδέεται σε δύο αγωγούς στο κοινό καλώδιο. Το υψηλής συχνότητας σήμα του πομπού επιστρέφει μέσω του αγωγού τροφοδοσίας και επιστροφής στο δότη. Οι μετρήσεις μπορούν να εκτελούνται τόσο με τάση όσο και χωρίς τάση. Το βάθος εντοπισμού είναι το πολύ 0,5 m και εξαρτάται από το υλικό που περικλείει το ζητούμενο αντικείμενο. Συμβουλή 11: Σε μετρήσεις με τάση μπορούν να διαφέρουν οι μεμονωμένες φάσεις (L1, L2, L3), π.χ. σε πρίζες, ντουί λαμπτήρων, διακόπτες φώτων κτλ..– Για λόγους ασφαλείας, στο κύκλωμα μέτρησης θα πρέπει να εξουδετερώνεται πλήρως η τάση. – Σε μετρήσεις με τάση, τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας.– Πρόσθετοι αγωγοί γείωσης και θωρακίσεις στο καλώδιο μειώνουν το βάθος εντοπισμού του δέκτη.– Οι θωρακίσεις στην περιοχή περιβάλλοντος μειώνουν την εμβέλεια (μεταλλικά καλύμματα, μεταλλικές βάσεις κτλ.).

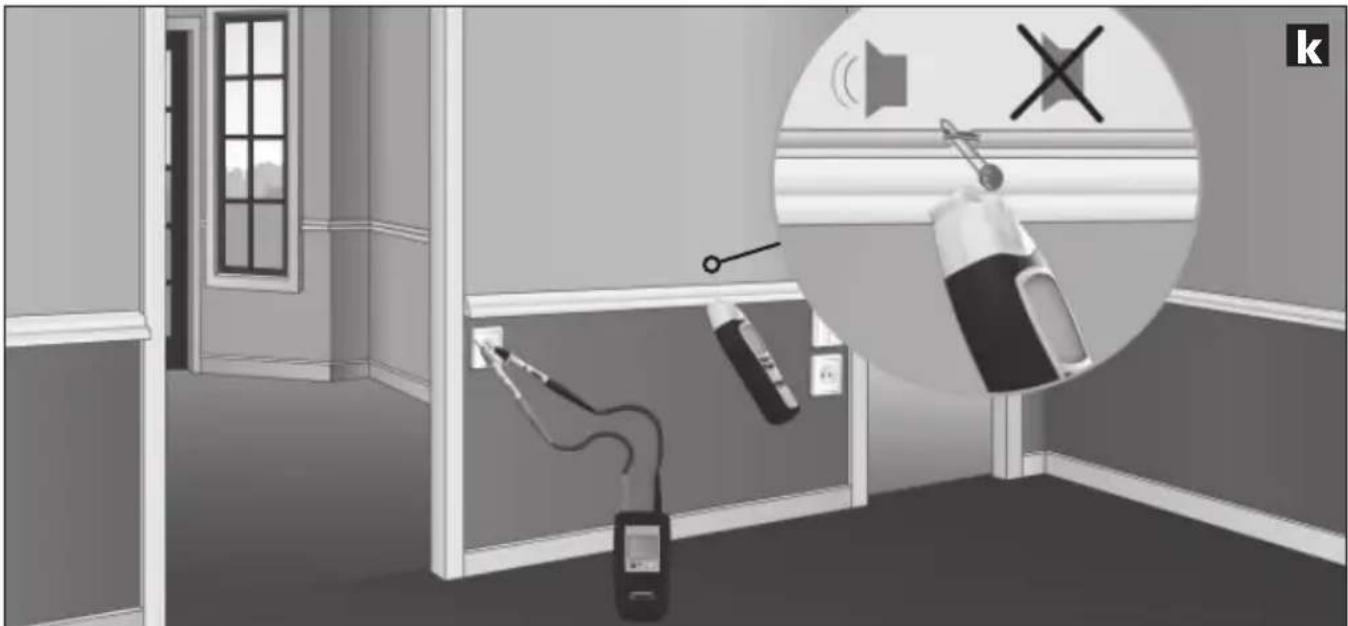

7C-1 Εύρεση βραχυκυκλώματος Συνδέστε τον πομπό στο βραχυκυκλωμένο αγωγό και ενεργοποιήστε τον. Στη συνέχεια ενεργοποιήστε το δέκτη και ξεκινήστε την αναζήτηση. Ο δέκτης αναγνωρίζει το σήμα μέχρι το σημείο βραχυκυκλώματος, βλέπε εικόνα k. Προσαρμόστε την ευαισθησία του δέκτη και την ισχύ εξόδου του πομπού σταδιακά, μέχρι να εντοπιστεί το βραχυκύκλωμα. Συνιστώμενη ρύθμιση στο δέκτη: Χειροκίνητη λειτουργία αναζήτησης, ελάχιστη ευαισθησία, βλέπε κεφάλαιο 5C.– Εξουδετερώστε πλήρως την τάση στο κύκλωμα μέτρησης.– Η αντίσταση βραχυκυκλώματος πρέπει να είναι μικρότερη από 20 Ohm. Αυτή μπορεί να εξακριβωθεί με ένα πολύμετρο. Εάν η αντίσταση είναι μεγαλύτερη από > 20 Ohm, ενδεχομένως η βλάβη να μπορεί να βρεθεί με ανίχνευση διακοπής αγωγού, βλέπε κεφάλαιο 7B-2.

Παραδείγματα για μονοπολικές εφαρμογές

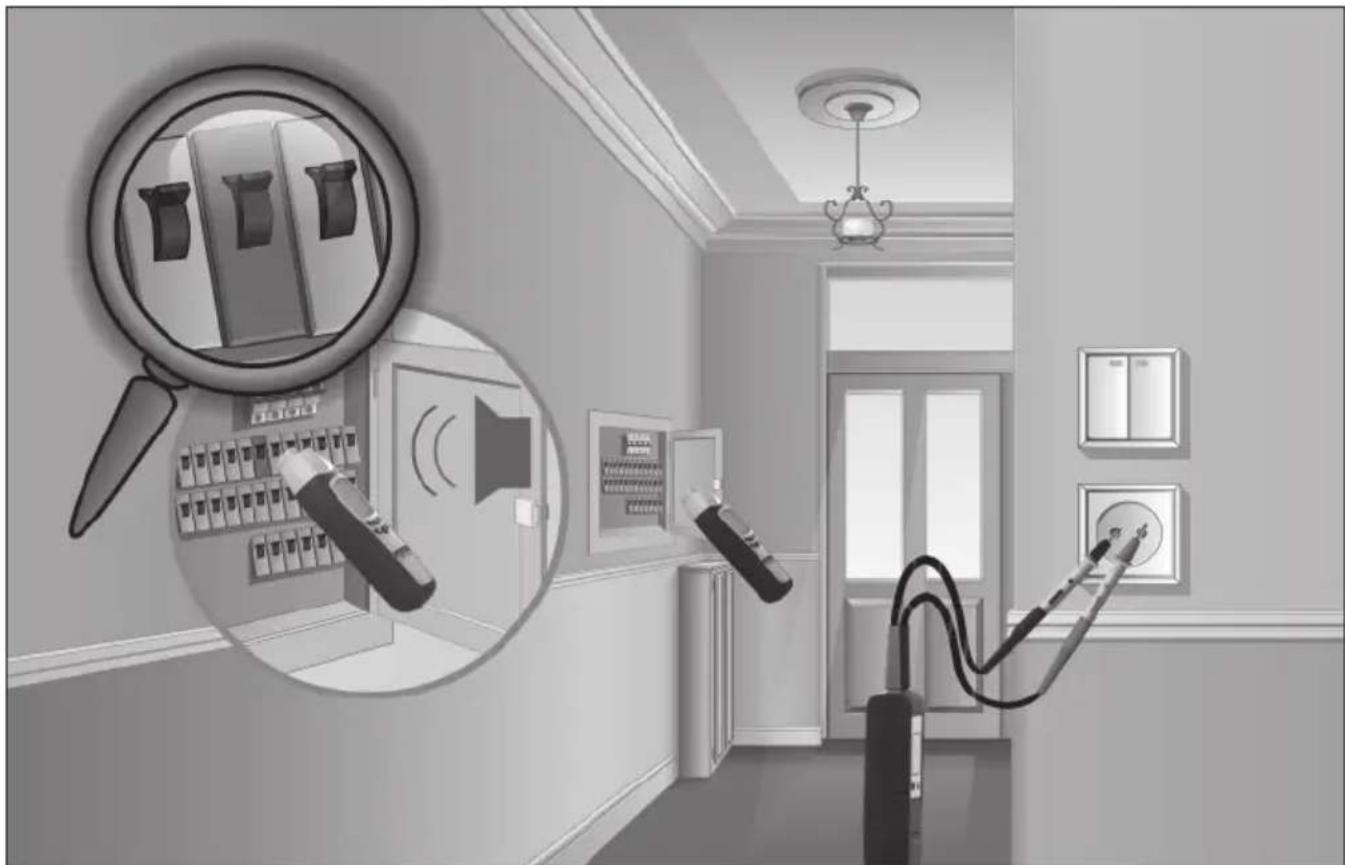

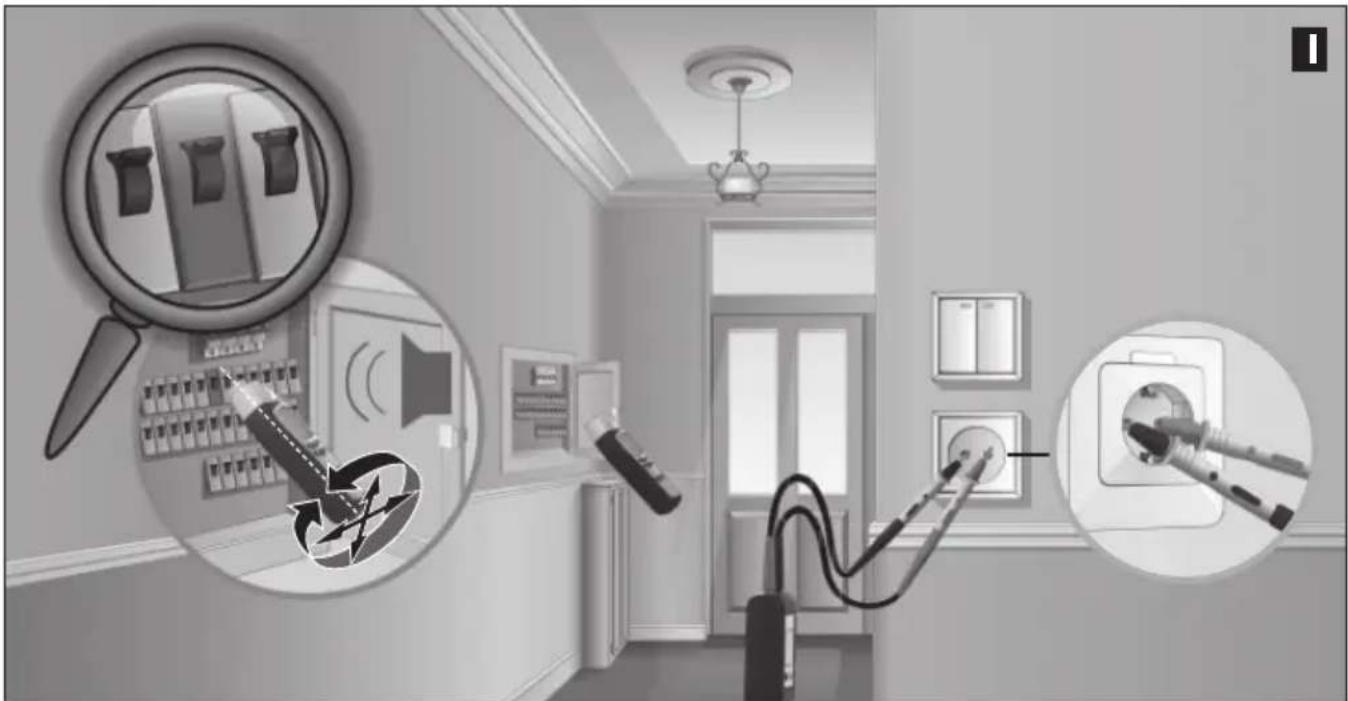

Manual_CableTracer-Pro_Rev.0710_GR.indd 307 02.09.2010 11:27:26 Uhr7C-2 Εύρεση ασφαλειών Συνδέστε τον πομπό στον αγωγό φάσης και τον ουδέτερο αγωγό (N), ενεργοποιήστε το δέκτη και ξεκινήστε την αναζήτηση. Ταυτόχρονα παρακολουθήστε το σήμα στον υποδιανομέα, βλέπε εικόνα l. Προσαρμόστε σταδιακά την ευαισθησία του δέκτη και την ισχύ εξόδου του πομπού, μέχρι να βρεθεί η ασφάλεια. Κατά κανόνα η ακρίβεια του εντοπισμού ασφαλειών εξαρτάται από τις διάφορες συνθήκες εγκατάστασης (αυτόματες ασφάλειες RCD, τύποι ασφαλειών κτλ.). Συνιστώμενη ρύθμιση στο δέκτη: Χειροκίνητη λειτουργία αναζήτησης, ελάχιστη ευαισθησία, βλέπε κεφάλαιο 5C. Συμβουλή 12: Κατά τον εντοπισμό της ασφάλειας προσέξτε τους αριθμούς στην αριθμητική ένδειξη ακριβείας. Η μέγιστη τιμή εμφανίζεται κοντά στη ζητούμενη ασφάλεια. Συμβουλή 13: Γυρίστε το δέκτη 90° γύρω από το διαμήκη άξονα και αλλάξτε την οριζόντια και κάθετη θέση για να προσαρμοστεί η συσκευή στους διαφόρους αυτοματισμούς ασφαλειών που διαθέτουν διάφορες θέσεις τοποθέτησης για τα μαγνητικά πηνία. Συμβουλή 14: Τα καλύτερα αποτελέσματα επιτυγχάνονται όταν η μέτρηση γίνεται ακριβώς στις συνδέσεις. Συμβουλή 15: Αυτή η μέτρηση μπορεί να γίνει και χωρίς τάση. Αναλόγως των συνθηκών εγκατάστασης μπορούν υπό ορισμένες συνθήκες να επιτευχθούν πιο σαφή αποτελέσματα. – Μέτρηση υπό τάση! Τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας. – Το κάλυμμα της ασφαλειοθήκης επιτρέπεται να αφαιρείται μόνο από ηλεκτρολόγους.

– Ο φωτισμός της οθόνης μπορεί να ενεργοποιεί σε κακές συνθήκες φωτισμού το φωτισμό οθόνης τόσο στον πομπό όσο και στο δέκτη, βλέπε κεφάλαιο 1. – Ο δέκτης διαθέτει επιπλέον έναν φακό. Αυτός απενεργοποιείται αυτόματα μετά από 1 λεπτό. Για λόγους τεχνικής των μετρήσεων μην ενεργοποιείτε ή απενεργοποιείτε το φακό κατά την αναγνώριση τάσης δικτύου (NCV) στη διάρκεια της μέτρησης. – Ενδέχεται να απενεργοποιηθεί το ακουστικό σήμα στο δέκτη, βλέπε κεφάλαιο 1.

Περαιτέρω λειτουργίες της συσκευής

Manual_CableTracer-Pro_Rev.0710_GR.indd 308 02.09.2010 11:27:28 UhrCableTracer Pro Τεχνικά χαρακτηριστικά Πομπός CableTracer TX Σήμα εξόδου Ονομαστική τάση Εύρος μέτρησης Εύρος συχνοτήτων Κατηγορία υπέρτασης Τροφοδοσία ρεύματος Αυτόματη απενεργοποίηση Θερμοκρασία λειτουργίας Θερμοκρασία αποθήκευσης Ύψος λειτουργίας Βάρος με μπαταρία Διαστάσεις (Π x Υ x Β) 125 kHz 12 – 250V 12 – 400V AC/DC 0 – 60 Hz CAT III 300V, βαθμός ρύπανσης 2 1 x 9V μπλοκ, IEC LR6, Alkali περ. 1 ώρα 0°C – 40°C -20°C – 60°C 2000 m 200 g 68 x 130 x 32 mm Δέκτης CableTracer RECV Περιοχές μέτρησης: Αναζήτηση τάσης Μονοπολική μέτρηση Διπολική μέτρηση Τροφοδοσία ρεύματος Αυτόματη απενεργοποίηση Θερμοκρασία λειτουργίας Θερμοκρασία αποθήκευσης Ύψος λειτουργίας Βάρος με μπαταρία Διαστάσεις (Π x Υ x Β) 0 – 0,4 m βάθος μέτρησης 0 – 2 m βάθος μέτρησης 0 – 0,5 m βάθος μέτρησης 1 x 9V μπλοκ, IEC LR6, Alkali περ. 10 λεπτά 0°C – 40°C -20°C – 60°C 2000 m περ. 240 g 59 x 192 x 37 mm Με επιφύλαξη τεχνικών αλλαγών. 07.2010 Κανονισμοί ΕΕ και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ. Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: www.laserliner.com/info
