Produkttyp	Universelles und flexibles Kabeldetektor-Set mit Sender und Empfänger
Marke	Laserliner
Modell	CableTracer Pro
Kategorie	Messgeräte
Abmessungen Sender (L x H x T)	68 x 130 x 32 mm
Abmessungen Empfänger (L x H x T)	59 x 192 x 37 mm
Gewicht Sender (inkl. Batterie)	ca. 200 g
Gewicht Empfänger (inkl. Batterie)	ca. 240 g
Stromversorgung Sender	1 x 9V-Batterie Typ IEC 6LR61 Alkaline
Stromversorgung Empfänger	1 x 9V-Batterie Typ IEC 6LR61 Alkaline
Nennspannung	12 – 250 V
Spannungsmessbereich	12 – 400 V AC / DC
Sendefrequenz	125 kHz
Überspannungskategorie	CAT III 300 V
Messtiefe (Spannungssuche)	0 – 0,4 m
Messtiefe (unipolar)	0 – 2 m
Messtiefe (bipolar)	0 – 0,5 m
Hauptfunktionen	Kabelverfolgung, Sicherungslokalisierung, Kurzschlusserkennung, Kabelfehlerortung, Erkennung von Wasser- und Heizungsleitungen, Leiteridentifikation, berührungslose Netzspannungserkennung
Pflege und Reinigung	Vor Feuchtigkeit und Flüssigkeiten schützen; vor Gebrauch reinigen und trocknen; an einem trockenen Ort lagern
Sicherheit	Nur für den vorgesehenen Zweck verwenden; nicht in CAT IV verwenden; Sicherheitshinweise für Spannungen > 25 V AC oder 60 V DC beachten
Ersatzteile und Reparaturfähigkeit	Batterien vom Benutzer austauschbar; andere Ersatzteile nicht spezifiziert
Allgemeine Informationen	Entspricht den EU-Normen; muss gemäß WEEE-Richtlinie recycelt werden; Anleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - CableTracer Pro Laserliner

Wie verwende ich den unipolaren Suchmodus?

Schließen Sie den Sender an die zu messende Leitung und an die Erde an. Schalten Sie den Empfänger in den manuellen Modus mit maximaler Empfindlichkeit. Folgen Sie dem akustischen Signal und der digitalen Anzeige. Die Tiefe kann bis zu 2 m betragen.

Wie erkenne ich einen Kurzschluss?

Schalten Sie den Stromkreis spannungsfrei. Schließen Sie den Sender an die kurzgeschlossenen Leiter an. Verwenden Sie den Empfänger im manuellen Modus mit minimaler Empfindlichkeit. Das Signal stoppt an der Kurzschlussstelle.

Wie wechsle ich die Batterie?

Trennen Sie das Gerät von jeder Stromquelle. Öffnen Sie den Deckel des Batteriefachs auf der Rückseite des Geräts. Ersetzen Sie die Batterie durch eine neue 9V-Alkaline-Batterie (IEC 6LR61) unter Beachtung der Polarität.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Batterie: Ersetzen Sie sie, wenn das Batteriesymbol schwach erscheint. Stellen Sie sicher, dass die Polarität korrekt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Was ist die maximale Erkennungstiefe?

Im unipolaren Modus bis zu 2 m. Im bipolaren Modus bis zu 0,5 m. Für die berührungslose Spannungssuche bis zu 0,4 m. Die Tiefe hängt vom umgebenden Material ab.

Kann ich das Gerät unter Spannung verwenden?

Ja, bis zu 400 V AC/DC, aber beachten Sie unbedingt die Sicherheitshinweise. Arbeiten Sie nicht allein und verwenden Sie originelle Messkabel. Der integrierte Spannungsdetektor warnt bei gefährlicher Spannung.

Wie stelle ich den Sendecode ein?

Halten Sie die Sendecode-Taste gedrückt und drücken Sie dann kurz die EIN/AUS-Taste. Verwenden Sie die Code-Taste, um einen Code von 1 bis 7 auszuwählen. Bestätigen Sie mit der EIN/AUS-Taste. Dies ermöglicht den Einsatz von bis zu 7 Sendern.

Was bedeutet die NCV-Anzeige?

NCV bedeutet 'Netzspannungssuche'. Dieser Modus erkennt spannungsführende Leitungen ohne Sender. Die Balkenanzeige und der Ton zeigen die Nähe des spannungsführenden Kabels an.

Wie deaktiviere ich das Tonsignal?

Halten Sie am Empfänger die Displaybeleuchtungstaste (Taste 20) 2 Sekunden lang gedrückt. Die Anzeige für deaktiviertes Tonsignal erscheint.

Wie reinige ich das Gerät?

Reinigen Sie es mit einem trockenen, weichen Tuch. Verwenden Sie keine scheuernden Mittel oder Lösungsmittel. Schützen Sie das Gerät vor Feuchtigkeit und Flüssigkeiten. Trocknen Sie es vor Gebrauch, wenn es nass ist.

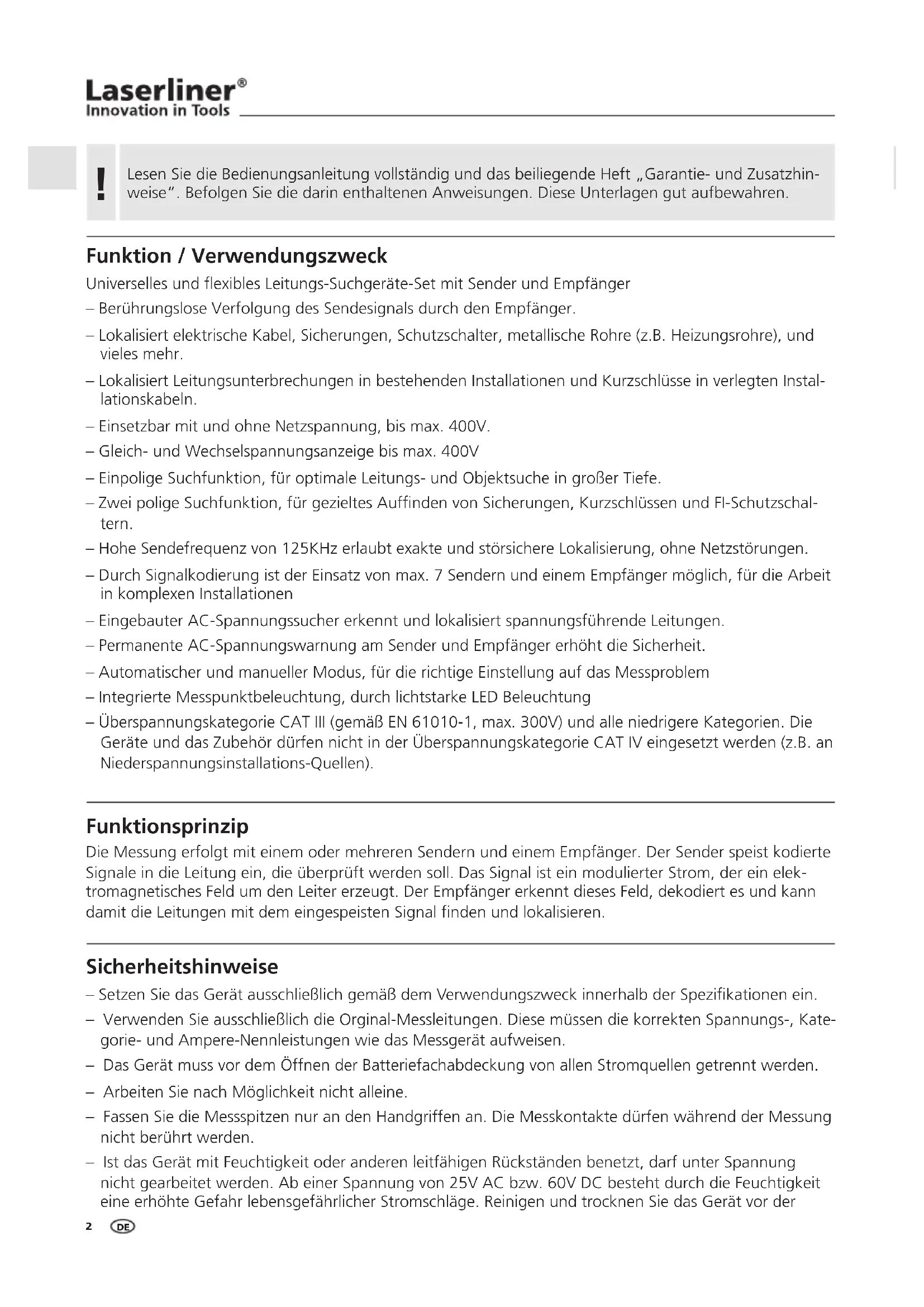

BEDIENUNGSANLEITUNG CableTracer Pro Laserliner

Lesen Sie die Bedienungsanleitung vollständig und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Funktion / Verwendungszweck

Universelles und flexibles Leitungs-Suchgeräte-Set mit Sender und Empfänger

– Berührungslose Verfolgung des Sendesignals durch den Empfänger.
– Lokalisiert elektrische Kabel, Sicherungen, Schutzschalter, metallische Rohre (z.B. Heizungsrohre), und vieles mehr.
- Lokalisiert Leitungsunterbrechungen in bestehenden Installationen und Kurzschlüsse in verlegten Installationskabeln.
– Einsetzbar mit und ohne Netzspannung, bis max. 400V.
– Gleich- und Wechselspannungsanzeige bis max. 400V
– Einpolige Suchfunktion, für optimale Leitungs- und Objektsuche in großer Tiefe.
- Zwei polige Suchfunktion, für gezieltes Auffinden von Sicherungen, Kurzschlüssen und FI-Schutzschaltern.
– Hohe Sendefrequenz von 125KHz erlaubt exakte und störsichere Lokalisierung, ohne Netzstörungen.
– Durch Signalkodierung ist der Einsatz von max. 7 Sendern und einem Empfänger möglich, für die Arbeit in komplexen Installationen
– Eingebauter AC-Spannungssucher erkennt und lokalisiert spannungsführende Leitungen.
- Permanente AC-Spannungswarnung am Sender und Empfänger erhöht die Sicherheit.
– Automatischer und manueller Modus, für die richtige Einstellung auf das Messproblem
- Integrierte Messpunktbeleuchtung, durch lichtstarke LED Beleuchtung
- Überspannungskategorie CAT III (gemäß EN 61010-1, max. 300V) und alle niedrigere Kategorien. Die Geräte und das Zubehör dürfen nicht in der Überspannungskategorie CAT IV eingesetzt werden (z.B. an Niederspannungsinstallations-Quellen).

Funktionsprinzip

Die Messung erfolgt mit einem oder mehreren Sendeern und einem Empfänger. Der Sender speist kodierte Signale in die Leitung ein, die überprüft werden soll. Das Signal ist ein modulierter Strom, der ein elek- tromagnetisches Feld um den Leiter erzeugt. Der Empfänger erkennt dieses Feld, dekodiert es und kann damit die Leitungen mit dem eingespeisten Signal finden und lokalisieren.

Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Verwenden Sie ausschließlich die Orginal-Messleitungen. Diese müssen die korrekten Spannungs-, Kategorie- und Ampere-Nennleistungen wie das Messgerät aufweisen.
• Das Gerät muss vor dem Öffnen der Batteriefachabdeckung von allen Stromquellen getrennt werden.
  – Arbeiten Sie nach Möglichkeit nicht alleine.
• Fassen Sie die Messpitzen nur an den Handgriffen an. Die Messkontakte dürfen während der Messung nicht berührt werden.
• Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen benetzt, darf unter Spannung nicht gearbeitet werden. Ab einer Spannung von 25V AC bzw. 60V DC besteht durch die Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge. Reinigen und trocknen Sie das Gerät vor der

Verwendung. Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.

• Beim Umgang mit Spannungen größer 25V AC bzw. 60V DC ist besondere Vorsicht geboten. Beim Berühren der elektrischen Leiter besteht bei diesen Spannungen bereits eine lebensgefährliche Stromschlaggefahr.
  – Seien Sie besonders vorsichtig ab Aufleuchten der 50V-Anzeige beim Sender TX.
• Verwenden Sie das Gerät nicht in Umgebungen, die durch leitende Partikel belastet sind oder in denen es zu vorübergehender Leitfähigkeit durch auftretende Feuchtigkeit (z.B. durch Kondensation) kommt.
• Führen Sie Messungen in gefährlicher Nähe elektrischer Anlagen nicht alleine und nur nach Anweisung einer verantwortlichen Elektrofachkraft durch.
• Vergewissern Sie sich vor jeder Messung, dass der zu prüfende Bereich (z.B. Leitung), das Prüfgerät und das verwendete Zubehör (z.B. Anschlussleitung) in einwandfreiem Zustand sind. Testen Sie das Gerät an bekannten Spannungsquellen (z.B. 230 V-Steckdose zur AC-Prüfung oder Autobatterie zur DC-Prüfung). Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen.
• Nutzen Sie den Sender nicht im Dauerbetrieb, sondern nur während der eigentlichen Messzeit. Nach einer Messung muss der Sender aus dem Messkreis entfernt werden.
• Das Gerät nicht in Umgebungen mit explosiven Gasen oder Dampf in Gebrauch nehmen.
• Das Gerät vor Verunreinigungen und Beschädigungen schützen und auf eine trockene Lagerung achten.
• Das Gerät darf weder Feuchtigkeit noch Flüssigkeiten ausgesetzt werden. Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen einwgesetzt wird.
  – Baulich darf das Gerät nicht verändert werden.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Bitte beachten Sie zur sachgemäßen Verwendung des Gerätes die Sicherheitsvorkehrungen von lokalen bzw. nationalen Behörden.

Symbole

Warnung vor gefährlicher elektrischer Spannung: Durch ungeschützte, spannungsführende Bauteile im Gehäuseinneren kann eine ausreichende Gefahr ausgehen, Personen dem Risiko eines elektrischen Schlags auszusetzen.

Warnung vor einer Gefahrenstelle

Schutzklasse II: Das Prüfgerät verfügt über eine verstärkte oder doppelte Isolierung.

CAT III

Überspannungskategorie III: Betriebsmittel in festen Installationen und für solche Fälle, in denen besondere Anforderungen an die Zuverlässigkeit und die Verfügbarkeit der Betriebsmittel gestellt werden, z.B. Schalter in festen Installationen und Geräte für industriellen Einsatz mit dauerndem Anschluss an die feste Installation.

Erdpotential

Wichtige Hinweise, die unbedingt zu beachten sind.

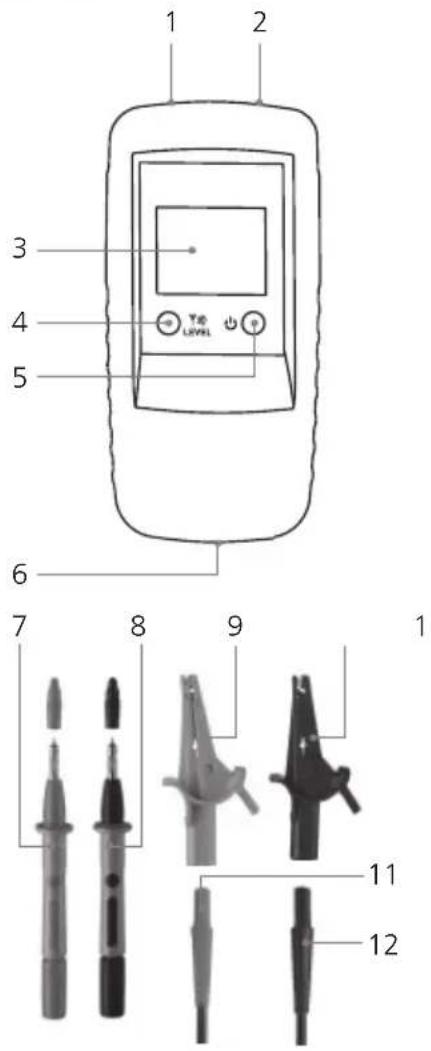

1 Benennung

1 2 3 4 5 6 7 8 9 1 11 12

Sender TX

1 Anschlussbuchse rot +
2 Anschlussbuchse schwarz –
3 LC-Anzeige
4 Taste Sendekode: Einstellung Ausgangsleistung Sendesignal / Beleuchtung LC-Anzeige (2 Sek. lang drücken) / Sendekode einstellen
5 AN/AUS-Taste AUS: 2 Sek. lang drücken
6 Batteriefach (Rückseite) 0
7 Messspitze rot +
8 Messspitze schwarz –
9 optional: Messklammer rot +
10 optional: Messklammer schwarz –
11 Anschlusskabel rot +
12 Anschlusskabel schwarz –

C B Volt CODE 400 230 120 50 12 LEVEL A D E

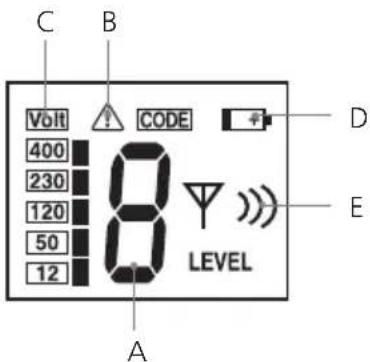

LC-Anzeige Sender TX

A Sendecode (1,2,3,4,5,6,7)
B Warnung vor Fremdspannung
C Anzeige Fremdspannung (12, 50, 120, 230, 400V)
D Batterieladung gering
E Anzeige Ausgangsleistung Sendesignal (Level I, II, III)

13 14 15 16 17 20 21 MODE 18 19 22 23 4 DE

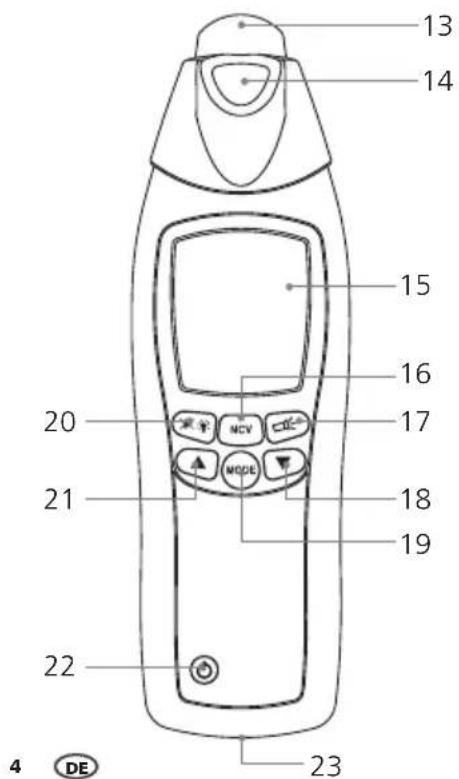

Empfänger RECV

13 Sensorkopf
14 Taschenlampe
15 LC-Anzeige
16 Umschaltung Messmodus: Leitungs-Suche (SIG) / Netzspannungs-Suche (NCV)
17 AN/AUS-Taste Taschenlampe
18 Empfi ndlichkeit reduzieren
19 Umschaltung manueller Suchmodus / automatischer Suchmodus
20 Beleuchtung LC-Anzeige / Signalton aus- bzw einschalten (2 Sek. lang drücken)
21 Empfi ndlichkeit erhöhen
22 AN/AUS-Taste – AUS: 2 Sek. lang drücken
23 Batteriefach (Rückseite)

LC-Anzeige Empfänger RECV

F Balkendarstellung (voller Ausschlag = maximale Stärke): Signalstärke (SIG) / elektromagnetischen Feldstärke (NCV)

G Netzspannungs-Modus (NCV)

H Anzeige Batterieladezustand

I Automatischer Suchmodus eingeschaltet (SIG)

J Anzeige für eingeschaltete Taschenlampe

K Manueller Suchmodus: Grafische Anzeige der eingestellten Empfindlichkeit

L Automatischer Suchmodus: numerische Anzeige der Signalintensität Manueller Suchmodus: numerische Feinanzeige der Signalinten sität, Wert ist abhändig von der eingestellten Empfindlichkeit

M Anzeige für ausgeschalteten Signalton

N Anzeige der vom Sender TX eingestellten Ausgangsleistung des Sendesignal, Level I, II, III.

O Anzeige des empfangenen Sendecodes (1,2,3,4,5,6,7)

P Manueller Suchmodus eingeschaltet

Q Warnung vor Fremdspannung

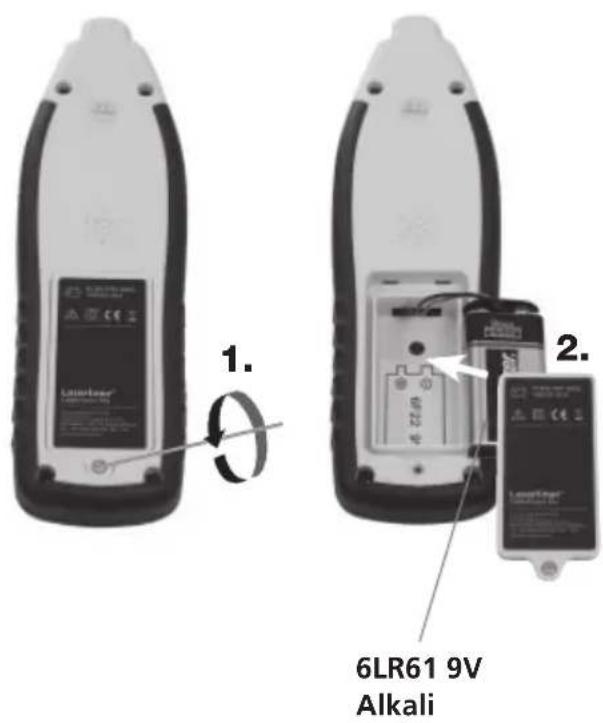

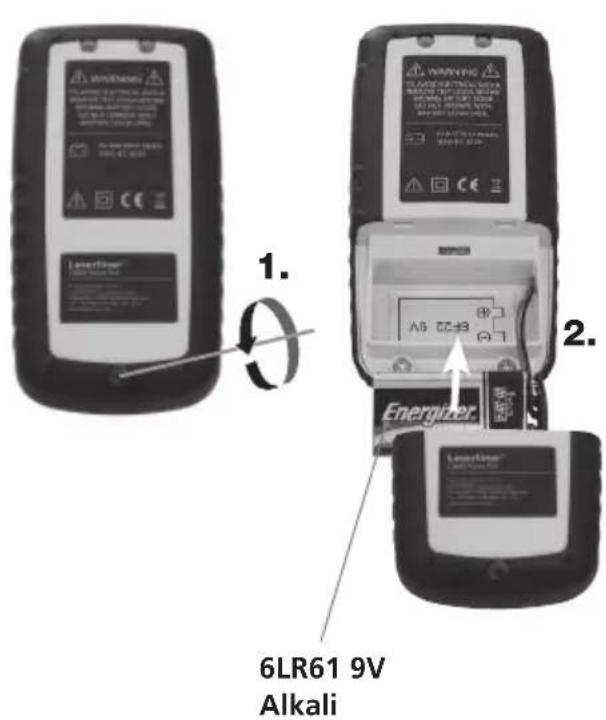

2 Einsetzen der Batterie

Auf richtige Polung achten! Das Batteriesymbol im LC-Display vom Empfänger bzw. Sender zeigt an, wann die Batterien ausgetauscht werden müssen.

1. 2. 6LR61 9V Alkali

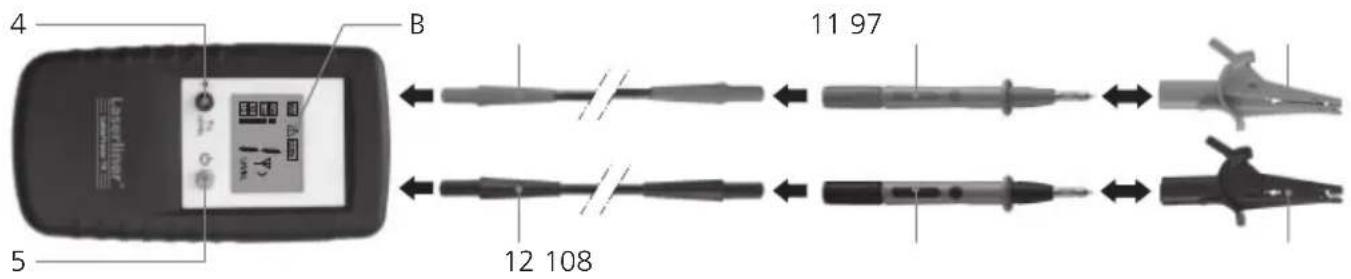

3 Sender TX: Einrichten

Die Kabel an das Gerät anschließen. Dabei auf die richtige Polung achten! Mit der AN/AUS-Taste (5) das Gerät einschalten. Je nach Anwendung kann die Ausgangsleitung des Signals mit der Sendekode-Taste (4) eingestellt werden: Level 1 = kleinste Leistung; Level 3 = größte Leistung. Das Erhöhen von kleinster auf größter Leistung bewirkt eine Erweiterung der Reichweite des Empfängers RECV um ca. das Fünffache. Falls eine Fremdspannung vorliegt, erscheint im LC-Display die Spannungsgröße und das Warnsymbol (B). Zudem wird der Sendekode angezeigt. Um die Beleuchtung des LC-Displays einzuschalten, die Sendekode-Taste (4) ca. 2 Sek. lang drücken. Zum Ausschalten des Gerätes die AN/AUS-Taste ca. 2 Sek. lang drücken. Das Gerät kann spannungsführend und spannungslos betrieben werden und ist bis 400 V spannungsfest.

4 B 11 97 5 12 108

• Bei Arbeiten unter Spannung unbedingt die Sicherheitshinweise einhalten.
  – Die integrierte Fremdspannungswarnung (B) des Senders kann eine Prüfung auf Spannungsfreiheit nicht ersetzen!

4 Sender TX: Sendekode einstellen

Ist nur ein Sender im Einsatz, muss der Sendekode nicht umgestellt werden. Wenn mit mehr als einem Sender gearbeitet wird, muss der Sendekode eingestellt werden. Dazu bei ausgeschaltetem Gerät die Sendekode-Taste (4) gedrückt halten und die AN/AUS-Taste (5) kurz drücken. Anschließend die Sendekode-Taste drücken und den gewünschten Kode bestimmen. Die im Einsatz befindlichen Geräte alle auf verschiedene Sendekodes einstellen. Mit der AN/AUS-Taste wird die Einstellung gespeichert und das Gerät eingeschaltet. Insgesamt stehen 7 verschiedene Signalekodes zur Auswahl.

5 Empfänger RECV: Empfangsmodus einstellen

!

Die integrierte Fremdspannungswarnung (Q) des Empfängers kann eine Prüfung auf Spannungsfreiheit nicht ersetzen!

5A Netzspannungs-Erkennung

Dieser Modus funktioniert ohne Sender und wird mit der Taste 16 aktiviert. Im LC-Display erscheint „NCV“. Hier können spannungsführende Leitungen gesucht werden.

Die elektromagnetische Feldstärke wird als Balkendarstellung angezeigt. Das zusätzliche akustische Empfangssignal zeigt durch die Tonhöhe an, wie weit das spannungsführende Kabel entfernt ist. Je höher der Ton, desto näher ist das spannungsführende Kabel. Liegt eine Fremdspannung an, wird dies durch das Warnsymbol (Q) signalisiert.

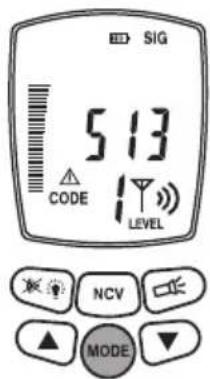

5B Automatischer Suchmodus

Dieser Modus arbeitet nur mit dem Sender und ist nach dem Einschalten des Gerätes aktiv und wird im LC-Display mit „SIG“ angezeigt. Hier nimmt das Gerät die automatische Einstellung der Empfindlichkeit vor, um optimale Messergebnisse zu erzielen. Mit der Modus-Taste kann diese Einstellung angewählt werden.

Die Signalstärke erscheint als Balkendarstellung und kann numerisch abgelesen werden. Zusätzlich zeigt das aktustische Empfangssignal durch die Tonhöhe an, wie weit die gesuchte Leitung entfernt ist. Je höher der Ton, desto näher ist die gesuchte Leitung. Die exakteste Lokalisierung der Leitung ermöglicht die numerische Feinanzeige.

Der vom Sender übertragene Sendekode und die Ausgangsleistung des Sendesignals wird ebenfalls angezeigt. Liegt eine Fremdspannung an, wird dies durch das Warnsymbol (Q) signalisiert.

SIG 513 CODE LEVEL NCV MODE

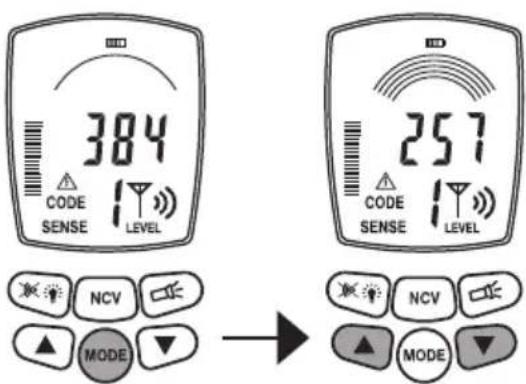

5C Manueller Suchmodus

Dieser Modus arbeitet nur mit dem Sender und wird mit der Mode-Taste gewählen. Im LC-Display erscheint „SENSE“. Mit den Pfeilstasten kann die Empfi ndlichkeit eingestellt werden: 1 Bogen = maximale Empfi ndlichkeit; 8 Bögen = minimale Empfindlichkeit. Eine Reduzierung der Empfindlichkeit ist dann sinnvoll, wenn der Messbereich genauer eingegrenzt werden soll.

Die Signalstärke wird ebenfalls durch die Ausgangsleitung des Senders bestimmt. Daher den Sendelevel ebenfalls einstellen, um die gewünschte Empfi ndlichkeit anzupassen.

384 CODE SENSE LEVEL 257 CODE SENSE LEVEL NCV MODE → NCV MODE

Die Signalstärke erscheint als Balkendarstellung und kann numerisch genau abgelesen werden. Zusätzlich zeigt das aktustische Empfangssignal durch die Tonhöhe an, wie weit die gesuchte Leitung entfernt ist. Je höher der Ton, desto näher ist die gesuchte Leitung. Die exakteste Lokalisierung der Leitung ermöglicht die numerische Feinanzeige.

Der vom Sender übertragene Sendekode und die Ausgangsleistung des Sendesignals wird ebenfalls angezeigt. Liegt eine Fremdspannung an, wird dies durch das Warnsymbol (Q) signalisiert.

6 Messungen vorbereiten

Die Messung können prinzipiell an Leitungen durchgeführt werden, die spannungslos sind oder unter Spannung stehen. Der Empfangsbereich des Empfängers ist in der Regel größer, wenn spannungslos gearbeitet wird. Die Stromversorgung des Senders erfolgt immer über die eingebaute Batterie.

– Die Messungen sollten immer an spannungsfrei geschalteten Leitungen durchgeführt werden.

- Wenn unter Spannung gearbeitet wird, unbedingt die Sicherheitshinweise beachten.

Beim Arbeiten unter Spannung kann mit dem Sender der Phasenleiter bestimmt werden. Dazu das schwarze Kabel (-) an den Schutzleiter und das rote Kabel (+) an den zu messenden Leiter anschließen. Es handelt sich um den Phasenleiter, wenn eine Spannung im Display angezeigt wird und das Warnsymbol erscheint (Beispiel a). Wenn dies nicht angezeigt wird, ist es der Neutralleiter N (Beispiel b) oder die Betriebspannung ist nicht vorhanden bzw. der Schutzleiter ist fehlerhaft angeschlossen.

Falls im Messkreis bereits ein Fehlerstrom vorhanden ist, kann der FI/RCD Schutzschalter durch den zusätzlichen Strom des Senders ausgelöst werden.

Aus Sicherheitsgründen sollte der Sender beim Arbeiten unter Spannung nur von der Phase gegen den Neutralleiter angeschlossen werden (Beispiel c). Wenn jedoch der Sender von der Phase gegen den Schutzleiter angeschlossen wird (Beispiel d), muss geprüft werden, ob der Schutzleiter korrekt geerdet ist und sicher funktioniert. Sollte dies nicht der Fall sein, können alle mit der Erde in Verbindung stehende Teile unter Spannung stehen.

Bei der Prüfung der Funktionssicherheit des Schutzleiters die entsprechenden Sicherheitsvorschriften der lokalen bzw. nationalen Behörden beachten.

7 Anwendungsbereiche

Grundsätzlich gibt es drei Bereiche:

A. Anwendung mit Empfänger: Suche von Spannungsführenden Leitungen.
B. Einpolige Anwendungen mit Sender und Empfänger: Messungen mit getrenntem Hin- und Rückleiter, siehe Bild d und Bild e in Kapitel 7B.
C. Zweipolige Anwendungen mit Sender und Empfänger: Messungen mit gemeinsamen Hin- und Rückleiter in einem Kabel, siehe Bild c.

7 Anwendungsbereiche

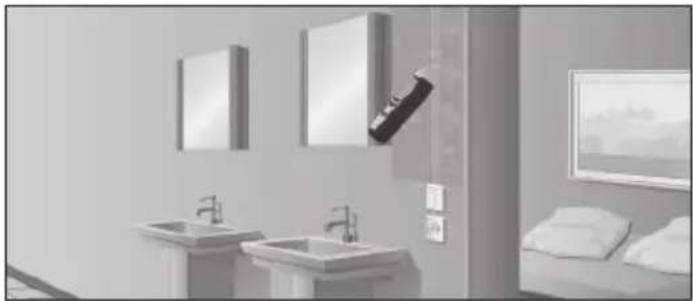

7A Spannungssuche

Den Empfänger einschalten und in den Netzspannungs-Modus wechseln. Jetzt fi ndet das Gerät spannungsführende Leitungen und es kann der Verlauf einer spannungsführenden Leitung verfolgt werden. Dabei wird der Sender nicht benötigt. Siehe dazu auch Kapitel 5A.

7B Einpolige Anwendungen (getrennte Hin- und Rückleiter)

Hier wird der Sender an nur einen Leiter in einem mehradrigen Kabel angeschlossen. Über diesen Leiter fließt dann das hochfrequente Signal des Senders. Der Rückleiter ist die Erde, idealerweise der Erdleiter oder eine andere gute Masseverbindung. Die Ortungstiefe beträgt maximal 2 m und ist abhängig vom umgebenden Material.

!

- Das Sendesignal des Senders sollte gut geerdet sein, um optimale Suchergebnisse zu erreichen. - Bei Arbeiten unter Spannung unbedingt die Sicherheitshinweise einhalten.

Beispiele für einpolige Anwendungen

7B-1 Leitungen verfolgen / Steckdosen suchen

!

- Den Messkreis spannungsfrei schalten. - Das eingespeiste Sendesignal der Zuleitung kann sich auf andere Leitungen übertragen, sobald diese über längere Strecken parallel zu der Zuleitung verlaufen. - Um höhere Reichweiten zu erzielen, kann es ratsam sein die zu messende Leitung vom übrigen Messkreis zu trennen.

Den Sender an die zu messende Leitung und den Schutzleiter anschließen, siehe Bild d in Kapitel 6. Anschließend den Empfänger einschalten und mit der Suche beginnen.

Empfohlene Einstellung beim Empfänger: Manueller Suchmodus, maximale Empfi ndlichkeit, siehe Kapitel 5C.

Tipp 1: Alternativ zum Schutzleiter kann z.B. auch eine Heizung als Erdung dienen, siehe Bild e. Dazu muss sichergestellt sein, dass die Heizung korrekt geerdet ist.

Tipp 2: Mit Hilfe des Signaltons, der Balkenanzeige und der numerischen Feinanzeige kann der Leitungsverlauf einfach verfolgt werden. Wenn der Leitungsverlauf genau erfasst werden soll, einfach nur die Stellen markieren, wo die numerischen Feinanzeige die höchsten Werte anzeigt.

Tipp 3: Die Reichweite erhöht sich um das Fünffache, wenn die Ausgangsleistung des Senders von Level 1 auf 3 erhöht wird.

Tipp 4: Um die gesuchte Leitung besser eingrenzen zu können, kann es sinnvoll sein parallele Leitungen ebenfalls zu erden.

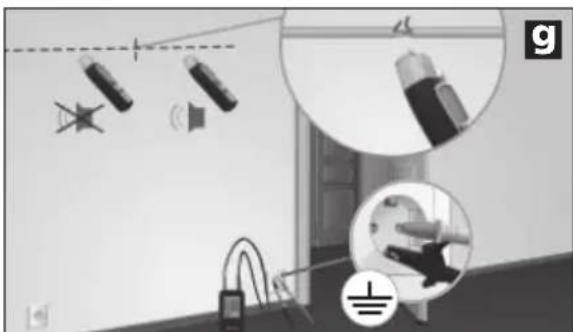

7B-2 Leitungsunterbrechungen fi nden

!

– Den Messkreis spannungsfrei schalten.
- Bei einer Leitungsunterbrechung muss der Übergangswiderstand größer als 100 kΩ betragen.

Bei dieser Anwendung können zwei Sender verwendet werden. Der zweite Sender ist nicht im Set enthalten und ist als Zubehör erhältlich. Die Sender auf verschiedene Sendekodes einstellen und die zu messende Leitung und den Schutzleiter anschließen, siehe Bild f und Kapitel 4 und 6. Anschließend den Empfänger einschalten und den Verlauf der Leitung suchen. Die Stelle der Leitungsunterbrechung befindet sich genau in der Mitte zwischen den beiden angezeigten Sendekodewerten im LC-Display. Ebenfalls Tipp 1 bis 3 beachten.

Empfohlene Einstellung beim Empfänger: Manueller Suchmodus, maximale Empfindlichkeit, siehe Kapitel 5C.

Tipp 5: Die Fehlerstelle kann durch Verstellen der Empfindlichkeit des Empfängers und der Ausgangsleistung des Senders systematisch eingegrenzt werden.
Tipp 6: Um optimale Ergebnisse zu erzielen, sollten alle Leitungen ebenfalls geerdet werden, die nicht zur Messung benutzt werden. Das gilt insbesonders für alle nicht benutzten Einzelleiter bei mehradrigen Kabeln und Mantelleitungen. Werden diese nicht geerdet kann es zu Übersprechungen des eingespeisten Signals kommen (durch kapazitive und induktive Kopplungen). Die Fehlerstelle kann dann nicht mehr ausreichend eingegrenzt werden.
Tipp 7: Die Fehlersuche bei elektrischen Fußböden erfolgt in ähnlicher Weise. Hierbei darauf achten, dass sich oberhalb der Heizdrähte keine geerdete Abschirmfolie befindet. Diese dann ggf. von der Erdverbindung trennen.

CODE 2 CODE 1 f

Beim Arbeiten mit einem Sender kann die Stelle der Leitungsunterbrechung durch mögliches Übersprechen des elektromagnetischen Feldes nicht so genau bestimmt werden, siehe dazu Bild g. In diesem Fall zeigt der Empfänger das Sendesignal nach der Leitungsunterbrechung durch ein deutlich abfallendes Signal an. Die Unterbrechung befi ndet sich an der Stelle, wo der Signalabfall beginnt.

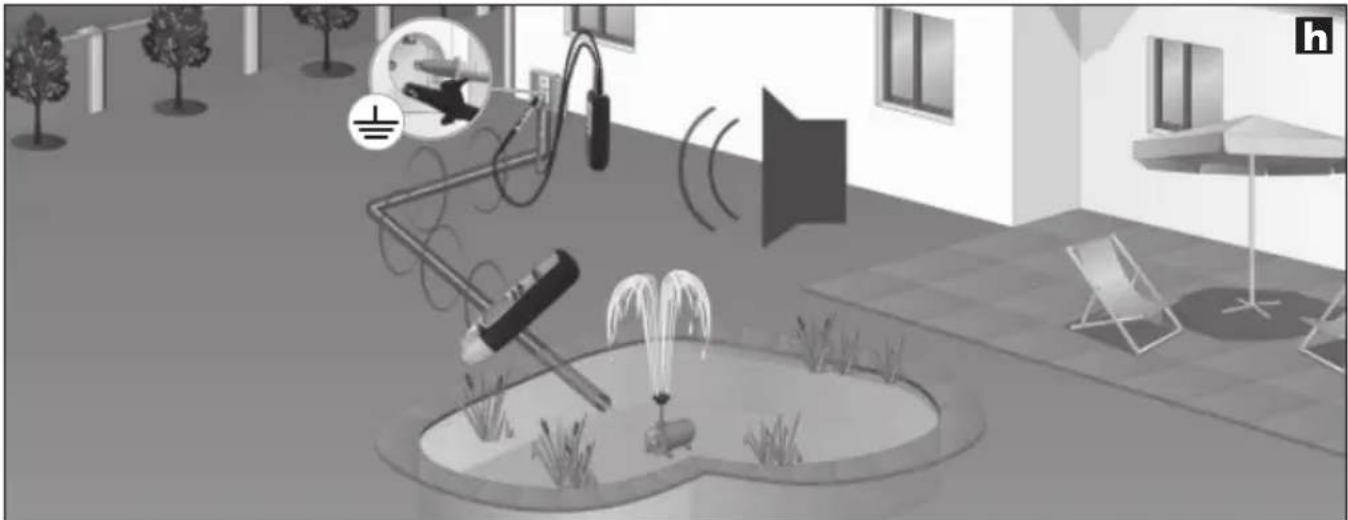

7B-3 Leiter im Erdbereich fi nden

– Den Messkreis spannungsfrei schalten.

Den Sender an die gesuchte Leitung und den Schutzleiter anschließen und einschalten. Dabei darauf achten, dass die Schleife zwischen der gesuchte Leitung (rot) und Erdung (schwarz) möglichst groß ist. Sollte der Abstand zu gering sein, kann der Empfänger das Signal nicht mit maximaler Reichweite orten. Siehe dazu auch Tipp 2 und 3 sowie Anwendung 7B-6 auf der nächsten Seite.

Empfohlene Einstellung beim Empfänger: Automatischer Suchmodus, siehe Kapitel 5B.

Tipp 8: Um die Reichweite des Empfänger zu höhen, beim Sender die maximale Ausgangsleistung einstellen, siehe Kapital 3.

Tipp 9: Beim Suchen auf die Balkenanzeige des Empfängers achten. Diese ändern sich stark beim Schwenken des Empfängers über die gesuchte Leitung. Die Anzeige hat den maximalen Ausschlag, wenn sich das Gerät direkt über die Leitung befi ndet.

7B-4 Heizungs- und Wasserrohre fi nden

– Den Messkreis spannungsfrei schalten.

– Die Heizungsrohre müssen vom Erdanschluss getrennt sein. Ansonsten kann der Empfänger das Sendesignal nicht mit maximaler Reichweite orten.

Den Sender mit dem schwarzen Kabel (-) an den Schutzleiter und mit dem roten Kabel (+) an die Heizung anschließen, siehe Bild i. Dabei darf die Heizung nicht geerdet sein. Anschließend den Empfänger einschalten und mit der Suche beginnen. Ebenfalls Tipp 2 und 3 beachten.

Empfohlene Einstellung beim Empfänger: Automatischer Suchmodus, siehe Kapitel 5B.

7B-5 Nichtleitende Installationsrohre fi nden

– Bei Kabelkanäle die weiteren im Rohr befindlichen Leitungen stromlos schalten und mit einem Erdpotential verbinden.
– Den Messkreis spannungsfrei schalten.

Eine Kabelsonde (Kupferdraht) oder einen Zugdraht in das nichtleitende Installationsrohr führen. Den Sender mit dem roten Kabel (+) an die Sonde und das schwarze Kabel (-) an einem Erdpotential anschließen und einschalten. Anschließend den Empfänger einschalten und mit der Suche beginnen. Der Empfänger kann jetzt den Verlauf des Installationsrohre mit Hilfe der Sonde finden. Ebenfalls Tipp 3 beachten.

Empfohlene Einstellung beim Empfänger: Automatischer Suchmodus, siehe Kapitel 5B.

7B-6 Lokalisierung von Leitern an unzugänglichen Stellen

– Den Messkreis spannungsfrei schalten.
- Bei Arbeiten unter Spannung unbedingt die Sicherheitshinweise einhalten.

Beste Empfangsergebnisse und damit höhere Reichweiten erzielt der Empfänger, wenn die Schleife zwischen Messleitung (rot) und Rückleiter (schwarz) möglichst groß ist. Das lässt sich z.B. mit einem Verlängerungskabel erzielen, siehe Bild j. Diese Anordnung ist insbesonders dann sinnvoll, wenn unter Spannung gearbeitet werden soll. Mess- und Rückleiter sollten einen Mindestabstand von 2 m haben. Ebenfalls Tipp 2, 3 und 6 beachten.

Empfohlene Einstellung beim Empfänger: Automatischer Suchmodus, siehe Kapitel 5B.

Tipp 10: Der Anschluss des Rückleiters (schwarz) kann auch über den Neutralleiter (N) erfolgen. Mess- und Rückleiter sollten dann im selben Stromkreis liegen.

7C Zweipolige Anwendungen (gemeinsamer Hin- und Rückleiter)

Diese Messungen können in korrekt angeschlossenen Stromkreisen (ohne Fehlerstellen) durchgeführt werden. Hier wird der Sender an zwei Leiter im gemeinsamen Kabel angeschlossen. Das hochfrequente Signal des Senders geht über Hin- und Rückleiter zurück zum Geber. Die Messungen können spannungsführend und spannungslos durchgeführt werden.

Die Ortungstiefe beträgt maximal 0,5 m und ist abhängig vom umgebenden Material.

Tipp 11: Bei Messungen unter Spannung können die einzelnen Phasen (L1, L2, L3) unterschieden werden, z.B. bei Steckdosen, Lampenfassungen, Lichtschalter etc.

– Aus Sicherheitsgründen sollte der Messkreis spannungsfrei geschaltet sein.
- Bei Messungen unter Spannung unbedingt die Sicherheitshinweise einhalten.
– Zusätzliche Erdleitungen und Abschirmungen im Kabel verringern die Ortungstiefe des Empfängers.
- Abschirmungen im Umgebungsbereich verringern die Reichweite (Metallabdeckungen, Metallständerwerk etc.).

Beispiele für einpolige Anwendungen

7C-1 Kurzschluss fi nden

– Den Messkreis spannungsfrei schalten.

- Der Kurzschlusswiderstand muss kleiner als 20 Ohm betragen. Dieser kann mit einem Multimeter ermittelt werden. Sollte der Widerstand > 20 Ohm sein, kann evtl. der Fehler mittels Leitungsunterbrechungs-Suche gefunden werden, siehe Kapital 7B-2.

Den Sender an dem kurzgeschlossenen Leiter anschließen und einschalten. Anschließend den Empfänger einschalten und mit der Suche beginnen. Der Empfänger erkennt das Signal bis zur Kurzschlussstelle, siehe Bild k. Die Empfindlichkeit des Empfängers und die Ausgangsleistung des Senders schrittweise anpassen, bis der Kurzschluss lokalisiert ist.

Empfohlene Einstellung beim Empfänger: Manueller Suchmodus, minimale Empfindlichkeit, siehe Kapitel 5C.

7C-2 Sicherungen fi nden

!

- Messung unter Spannung! Unbedingt die Sicherheitshinweise einhalten.

– Die Abdeckung des Sicherungskastens darf nur von Elektrofachkräften entfernt werden.

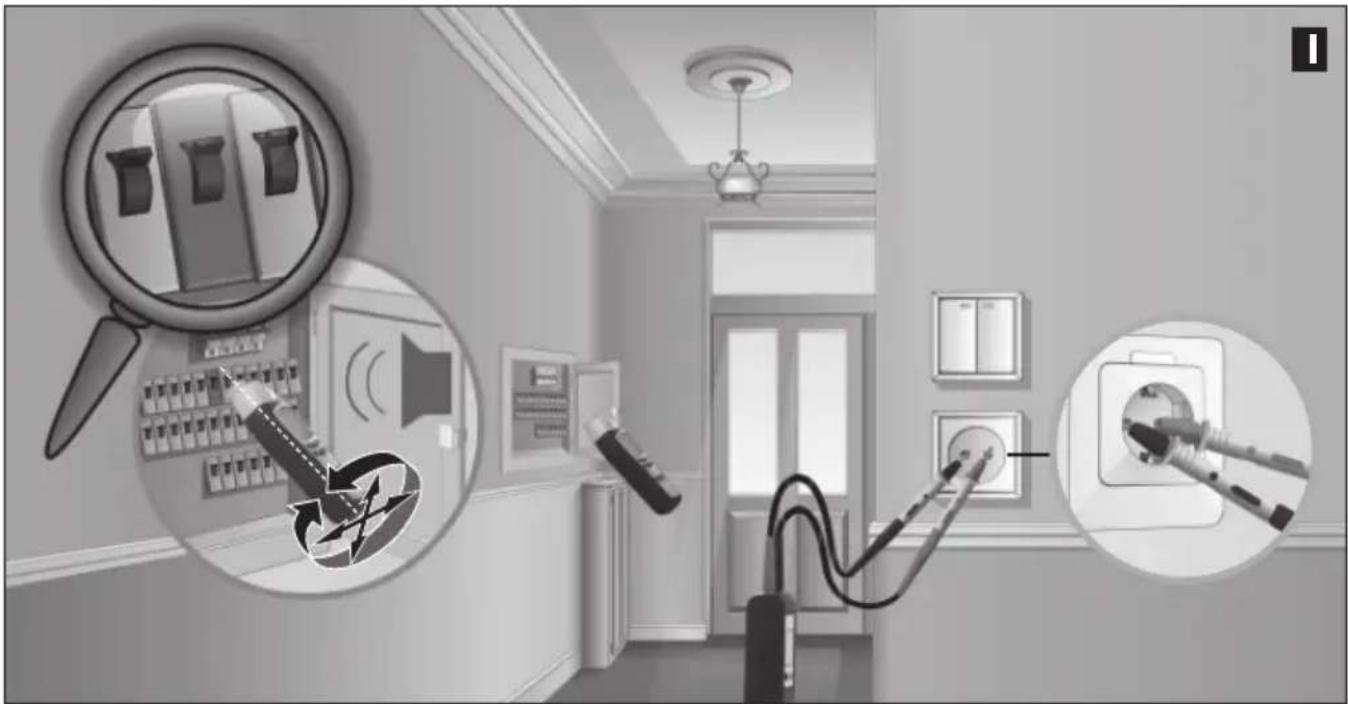

Den Sender an den Phasenleiter und Neutralleiter (N) anschließen, den Empfänger einschalten und mit der Suche beginnen. Dabei das Signal im Unterverteiler verfolgen, siehe Bild I. Die Empfindlichkeit des Empfängers und die Ausgangsleistung des Senders schrittweise anpassen, bis die Sicherung lokalisiert ist.

Grundsätzlich hängt die Genauigkeit der Lokalisierung von Sicherungen von den unterschiedlichen Installationsbedingungen ab (RCD Automaten, Sicherungstypen etc.).

Empfohlene Einstellung beim Empfänger: Manueller Suchmodus, minimale Empfindlichkeit, siehe Kapitel 5C.

Tipp 12: Bei der Lokalisierung der Sicherung auf die Zahlen der numerische Feinanzeige achten. Der höchste Wert erscheint in der Nähe der gesuchten Sicherung.

Tipp 13: Den Empfänger 90° um die Längsachse drehen bzw. die horizontale und vertikale Lage verändern, um das Gerät an verschiedene Sicherungsautomaten anzupassen, die über unterschiedliche Einbaulagen der Magnetspulen verfügen.

Tipp 14: Die besten Ergebnisse werden erzielt, wenn direkt an den Anschlüssen gemessen wird.

Tipp 15: Diese Messung kann auch ohne Spannung durchgeführt werden. Je nach Installationsbedingungen können unter Umständen eindeutigere Ergebnisse erzielt werden.

8 Weitere Gerätefunktionen

– Die Displaybeleuchtung kann bei schlechten Lichtverhältnissen sowohl beim Sender als auch beim Empfänger eingeschaltet werden, siehe Kapitel 1.
- Der Empfänger verfügt zusätzlich noch über eine Taschenlampe. Diese schaltet sich nach 1 Minute automatisch ab. Aus messtechnischen Gründen die Taschenlampe bei der Netzspannungs-Erkennung (NCV) nicht während der Messung ein- bzw. ausschalten.
– Das akustische Signal kann beim Empfänger deaktiviert werden, siehe Kapitel 1.

Technische Daten

Sender CableTracer TXAusgangssignalNennspannungMessbereichFrequenzbereichÜberspannungskategorieStromversorgungAutomatische AbschaltungArbeitstemperaturLagertemperaturBetriebshöheGewicht inkl. BatterieAbmessungen (B x H x T)	125 kHz12 – 250V12 – 400V AC/DC0 – 60 HzCAT III 300V, Verschmutzungsgrad 21 x 9V Block, IEC LR6, Alkali ca. 1 Std.0°C – 40°C-20°C – 60°C2000 mca. 200 g68 x 130 x 32 mm
Empfänger CableTracer RECVMessbereiche:SpannungssucheEinpolige MessungZweipolige MessungStromversorgungAutomatische AbschaltungArbeitstemperaturLagertemperaturBetriebshöheGewicht inkl. BatterieAbmessungen (B x H x T)	0 – 0,4 m Messtiefe0 – 2 m Messtiefe0 – 0,5 m Messtiefe1 x 9V Block, IEC LR6, Alkali ca. 10 Minuten0°C – 40°C-20°C – 60°C2000 mca. 240 g59 x 192 x 37 mm

Technische Änderungen vorbehalten. 07.10

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

!

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Umarex GmbH & Co KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone], Fax: -333

www.laserliner.com
