| Gaminio tipas | Universalus ir lankstus linijų detektorių rinkinys su siųstuvu ir imtuvu |
| Prekės ženklas | Laserliner |
| Modelis | CableTracer Pro |
| Kategorija | Matavimo įranga |
| Siųstuvo matmenys (I x A x G) | 68 x 130 x 32 mm |
| Imtuvo matmenys (I x A x G) | 59 x 192 x 37 mm |
| Siųstuvo svoris (su baterija) | apie 200 g |
| Imtuvo svoris (su baterija) | apie 240 g |
| Siųstuvo maitinimas | 1 šarminė 9 V baterija, tipas IEC 6LR61 |
| Imtuvo maitinimas | 1 šarminė 9 V baterija, tipas IEC 6LR61 |
| Vardinė įtampa | 12 – 250 V |
| Įtampos matavimo diapazonas | 12 – 400 V AC/DC |
| Siuntimo dažnis | 125 kHz |
| Perkrovos kategorija | CAT III 300 V |
| Matavimo gylis (įtampos paieška) | 0 – 0,4 m |
| Matavimo gylis (vienpolis) | 0 – 2 m |
| Matavimo gylis (dvipolis) | 0 – 0,5 m |
| Pagrindinės funkcijos | Kabelių sekimas, saugiklių lokalizavimas, trumpųjų jungimų aptikimas, kabelių pertraukų radimas, vandens ir šildymo vamzdžių aptikimas, laidininkų identifikavimas, bekontaktis tinklo įtampos aptikimas |
| Priežiūra ir valymas | Saugoti nuo drėgmės ir skysčių; prieš naudojimą išvalyti ir išdžiovinti; laikyti sausoje vietoje |
| Saugumas | Naudoti tik pagal paskirtį; nenaudoti CAT IV; laikytis saugos nurodymų, kai įtampa viršija 25 V AC arba 60 V DC |
| Atsarginės dalys ir remontas | Baterijas gali keisti vartotojas; kitos atsarginės dalys nenurodytos |
| Bendra informacija | Atitinka ES standartus; turi būti perdirbtas pagal EEE atliekų direktyvą; instrukcija prieinama keliomis kalbomis |
Dažnai užduodami klausimai - CableTracer Pro Laserliner
Naudotojų klausimai apie CableTracer Pro Laserliner
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Matavimo įranga PDF formatu nemokamai! Raskite savo instrukciją CableTracer Pro - Laserliner ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. CableTracer Pro prekės ženklo Laserliner.
NAUDOJIMO INSTRUKCIJA CableTracer Pro Laserliner
Perskaitykite visą pateikiamą dokumentą „Nuorodos dėl garantijos ir papildoma informacija“. Laikykitės čia esančių instrukcijos nuostatų. Rūpestingai saugokite šiuos dokumentus.
Veikimas ir paskirtis
Universalus ir lankstus laidų ieškiklio rinkinys su siųstuvu ir imtuvu.
- Imtuvu bekontaktiniu būdu sekamas siųstuvo perduodamas signalas.
- Lokalizuoja elektros kabelius, saugiklius, apsauginius išjungiklius, metalinius (pvz., šildymo sistemos) vamzdžius ir kt.
– Lokalizuoja laidų trūkius esamoje instaliacijoje ir trumpuosius jungimus instaliacijos laiduose.
– Naudojamas, kai tinkle yra ne didesné kaip 400 V jtampa ir kai jos néra.
– Indikuojamos nuolatinės ir kintamosios įtampos reikšmė ne didesnė kaip 400 V.
– Vienpolė paieškos funkcija skirta optimaliai nustatyti laidų ir kitų objektų vietą dideliame gylyje.
– Dvipolė paieškos funkcija skirta tikslingai aptikti saugiklius, trumpąjį jungimą ir nuotėkio reles.
– Didelis 125 kHz siustuvo dažnis užtikrina tikslų ir patikimą lokalizavimą, kurio neveikia tinklo trukdžiai.
– Signalų kodavimas leidžia su vienu imtuvu naudoti iki 7 siųstuvų: tai yra patogu dirbant su kompleksinėmis instaliacijomis.
– Imontuotas kintamosios (AC) įtampos ieškiklis atpažjsta ir lokalizuoja laidus, kuriuose yra įtampa.
– Siųstuve ir imtuve nuolat veikianti įspėjamoji kintamosios (AC) įtampos indikacija didina darbo saugumą.
– Automatinis ir rankinis režimas leidžia tinkamai nustatyti pagal konkretų matavimo uždavinį.
– Matavimo tašką apšviečia integruotas galingas šviesos diodas.
– Prietaisas atitinka viršjtampių kategoriją CAT III (pagal EN 61010-1, maks. 300 V) ir visas žemesnes kategorijas. Draudžiama naudoti prietaisus ir reikmenis viršjtampių kategorijos CAT IV sąlygomis (pvz., žemos įtampos tinklų šaltiniuose).
Veikimo principas
Matavimas vykdomas naudojant vieną ar kelis siųstuvus ir vieną imtuvą. Siųstuvas į tikrinamąjį laidą siunčia koduotus signalus. Signalas yra moduliuota srovė, sukurianti aplink laidą elektromagnetinį lauką. Imtuvas šį lauką atpažįsta, jį iškoduoja, ir taip gali aptikti bei lokalizuoti laidus, į kuriuos yra pasiųstas signalas.
Saugos nurodymai
– Prietaisą naudokite išskirtinai tik pagal specifikacijoje nurodytą paskirtį.
– Naudokite išimtinai tik originalius matavimo laidus. Jie turi tikti matuoti tokias nominalias įtampos ir srovės reikšmes, kokias gali matuoti prietaisas, ir būti atitinkamos kategorijos.
– Prieš atidarant bateriju dėtuvės dangtelį, prietaisą reikia atjungti nuo visų srovės šaltinių.
– Jei jmanoma, stenkitės dirbti ne vienas.
– Prietaisą laikykite tik už rankeny. Matuojant draudžiama liesti matuojamuosius smaigalius.
– Jei prietaisas yra sudrėkęs ar paveiktas kitų elektrai laidžių medžiagų likučiais, su juo negalima dirbti, kur yra įtampa. Kai viršijama 25 V kintamoji arba 60 V nuolatinė įtampa, dėl drėgmės padidėja mirtinų elektrinių smūgių grėsmė. Prieš eksploatuodami prietaisą, išvalykite jį ir išdžiovinkite. Eksploatauodami prietaisą lauke, atkreipkite dėmesį, kad tai vyktų tik atitinkamomis oro sąlygomis arba būtų taikomos tinkamos apsaugos priemonės.
– Ypatingai atsargiai reikia elgtis kai yra viršijama 25 V kintamoji arba 60 V nuolatinė įtampa. Palietus elektros laidus esant tokiai įtampai, kyla mirtinas elektrinio smūgio pavojus.
– Būkite ypač atsargūs, kai siųstuvo TX indikatorius pradeda rodyti 50 V ir didesnę įtampa.
– Nenaudokite prietaiso aplinkoje, kurioje yra elektrai laidžių dalelių arba kur dėl oro drėgmės (pvz. dėl garų kondensavimosi) gali susidaryti trumpalaikis elektros laidumas.
- Nevykdykite vienas matavimų pavojingai arti elektros įrangos ir juos atlikite tik pagal atsakingo elektriko paaiškinimą.
– Prieš kiekvieną matavimą įsitikinkite, kad tikrinamoji sritis (pvz., laidai), matavimo prietaisas ir naudojama papildoma įranga (pvz. jungimo laidas) yra nepriekaištingos būklės. Patikrinkite prietaisą pamatuodami žinomos įtampos šaltinius (pvz., 230 V elektros lizdą prieš tikrindami kintamą srove arba automobilio akumuliatorių prieš matuodami nuolatinę srove). Negalima naudoti prietaiso, kai neveikia viena ar daugi- au jo funkciju.
– Siųstuvo nenaudokite nuolatinio veikimo režime, naudokite jį tik tiek, kiek reikia matavimui atlikti. Bai-gus matavimą, siųstuvą reikia atjungti nuo matuojamos grandinės.
– Negalima prietaiso eksploatuoti aplinkoje, kurioje yra sprogių dujų ar garų.
– Prietaisą saugokite nuo užteršimo ir pažeidimų ir atkreipkite dėmesį, kad jį reikia laikyti sausoje vietoje.
– Prietaisą reikia saugoti nuo dręgmės ir skysčių poveikio. Kai naudojate prietaisą lauke, užtikrinkite, kad tai vyktų tik atitinkamomis oro sąlygomis arba būtų taikomos tinkamos apsaugos priemonės.
– Draudžiama keisti prietaiso konstrukcija.
- Matavimo prietaisai ir reikmenys nėra žaislas. Laikykite juos vaikams nepasiekiamoje vietoje!
– Prašome atkreipti dėmesį į vietos ar nacionalinės tarnybos parengtus saugos ir tinkamo prietaiso eksploatavimo reikalavimus.
Simboliai
Įspėjimas apie elektros įtampos pavojų: Korpuso viduje yra neapsaugotos detalės, kuriomis teka srovė, ir dėl jų gali kilti realus pavojus asmenims patirti elektros smūgį.
Įspėjimas apie pavojaus vietą
Saugos klasė II: Šis tikrinimo prietaisas turi padidintą arba dvigubą izoliaciją.
CAT III
Ill viršitampio kategorija: Nuolatinę instaliaciją turinti gamybos įranga, taip pat atvejai kai keli- ami ypatingi reikalavimai gamybos įrangos patikimumui ir jos eksploatacijai, pvz., nuolatinės instaliacijos jungikliai ir pramoninės paskirties įranga, kuri įlgam jungiama į nuolatinės elektros instaliacijos tinklą.
Žemės potencialas
Svarbūs nurodymai, kurių būtina laikytis.
1 Pavadinimas


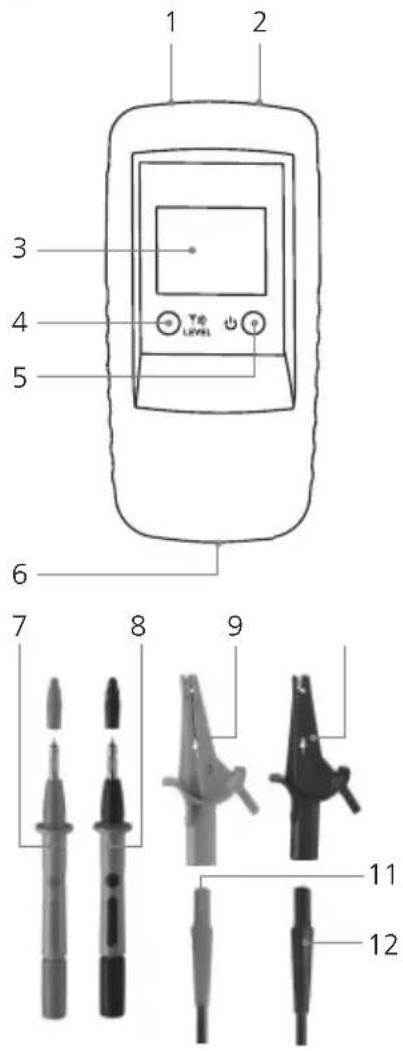

1 2 3 4 5 6 7 8 9 11 12Siųstuvas TX
1 Raudonas (+) prijungimo lizdas
2 Juodas (−) prijungimo lizdas
3 Skystuju kristalu ekranas
4 Siuntimo kodo jungiklis: siunčiamojo signalo išejimo galios nustatymas / skystujų kristalų ekrano apšvietimas (laikyti nuspaudus 2 sekundes) / siuntimo kodo nustatymas
5 IJUNGTA / IŠJUNGTA jungiklis: laikyti nuspaudus 2 sekundes
6 Bateriju detuvé (galinėje dalyje)
7 Raudonas (+) matavimo antgalis
8 Juodas (−) matavimo antgalis
9 užsakoma papildomai: raudonas (+) matavimo gnybtas
10 užsakoma papildomai: juodas (−) matavimo gnybtas
11 Raudonas (+) jungiamasis laidas
12 Juodas (−) jungiamasis laidas


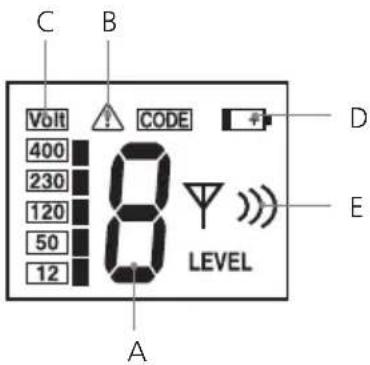

C B Volt CODE 400 230 120 50 12 LEVEL A D ESiųstuvo TX skystųjų kristalų ekranas
A Siuntimo kodas (1,2,3,4,5,6,7)
B Indikatorius, jspėjantis apie pašalinio šaltinio įtampą
C Pašalinio šaltinio įtampos indikatorius (12, 50, 120, 230, 400 V)
D Per mažai jkrauta baterija
E Siunčiamojo signalo išėjimo galios indikatorius (I, II, III lygis)


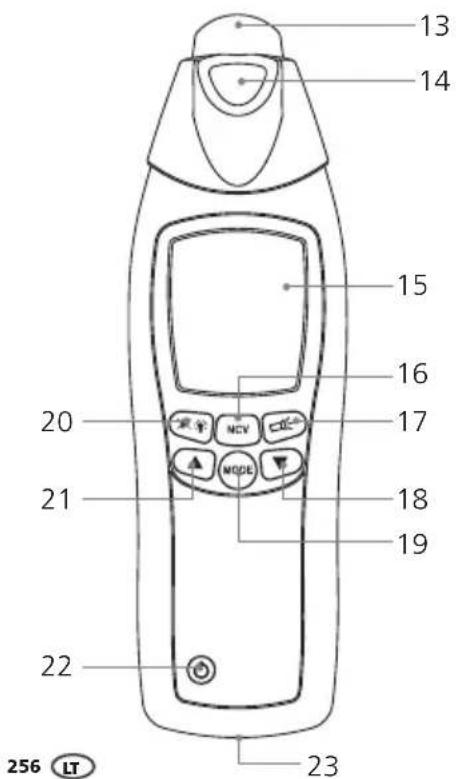

13 14 15 16 17 20 21 MODE 18 19 22 23 256 LTImtuvas RECV
13 Jutiklio galvutė
14 Kišeninis žibintuvėlis
15 Skystuju kristalu ekranas
16 Matavimo režimo perjungimo jungiklis: laidų paieška (SIG) / tinklo įtampos paieška (NCV)
17 Žibintuvėlio jjungimo ir išjungimo (EIN/AUS) jungiklis
18 Jautrumo mažinimo jungiklis
19 Režimo perjungimo jungiklis: rankinė paieška / automatinė paieška
20 Skystujų kristalų ekrano apšvietimas / garsinio signalo išjungimas arba jjungimas (laikyti nuspaudus 2 sekundes)
21 Jautrumo didinimo jungiklis
22 JJUNGTA / IŠJUNGTA jungiklis: laikyti nuspaudus 2 sekundes
23 Bateriju detuvé (galinėje dalyje)
I Nustatytas automatinės paieškos režimas (SIG)
J Žibintuvėlio jjungimo indikatorius
K Rankinės paieškos režimas: grafi nis nustatyto jautrumo indikatorius
L Automatinės paieškos režimas: skaitmeninis signalo intensyvumo indikatorius: tikslus skaitmeninis signalo intensyvumo indikatorius, reikšmė priklauso nuo nustatyto jautrumo
M Garsinio signalo išjungimo indikatorius
N Siystuvo TX nustatytos siunčiamojo signalo išėjimo galios indikatorius (I, II, III lygis).
O Priimto siuntimo kodo indikatorius (1,2,3,4,5,6,7)
P ljungtas rankinės paieškos režimas
Q Indikatorius, jspėjantis apie pašalinio šaltinio įtampa

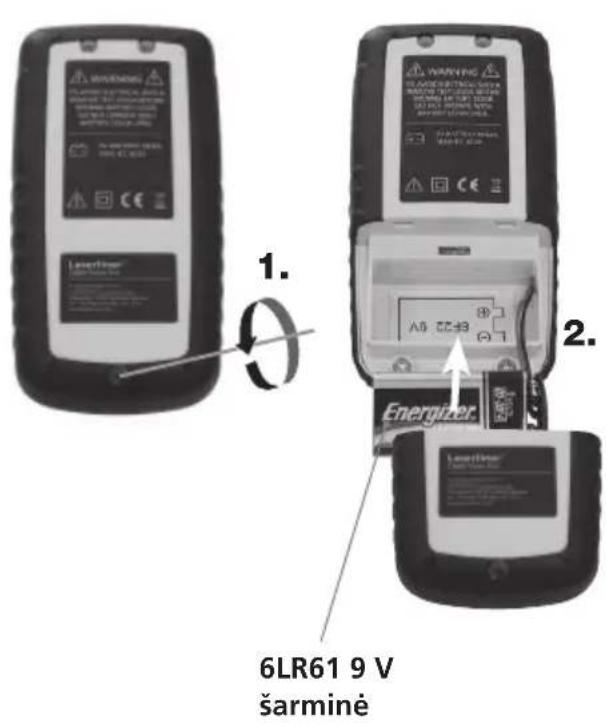

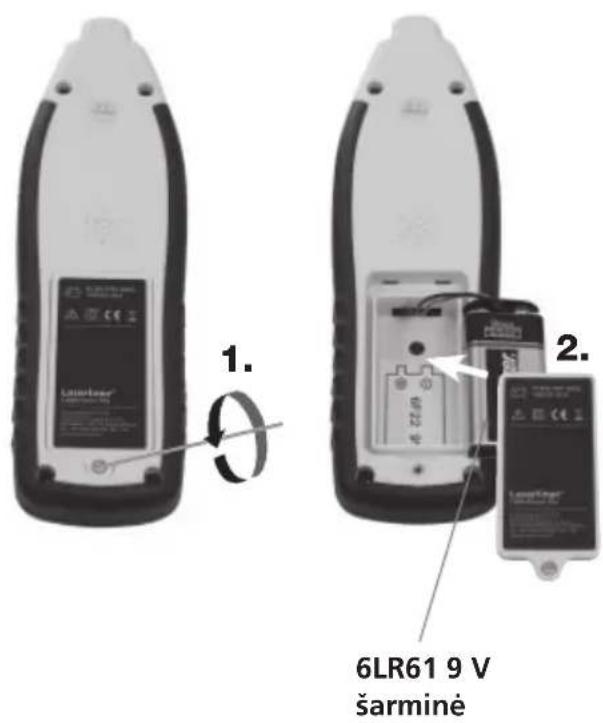

2 Baterijos ïdėjimas
Laikykitės tinkamo poliškumo! Siųstuvo arba imtuvo skystųjų kristalų ekranuose esantis maitinimo elemento simbolis informuoja, kada reikia keisti bateriją.


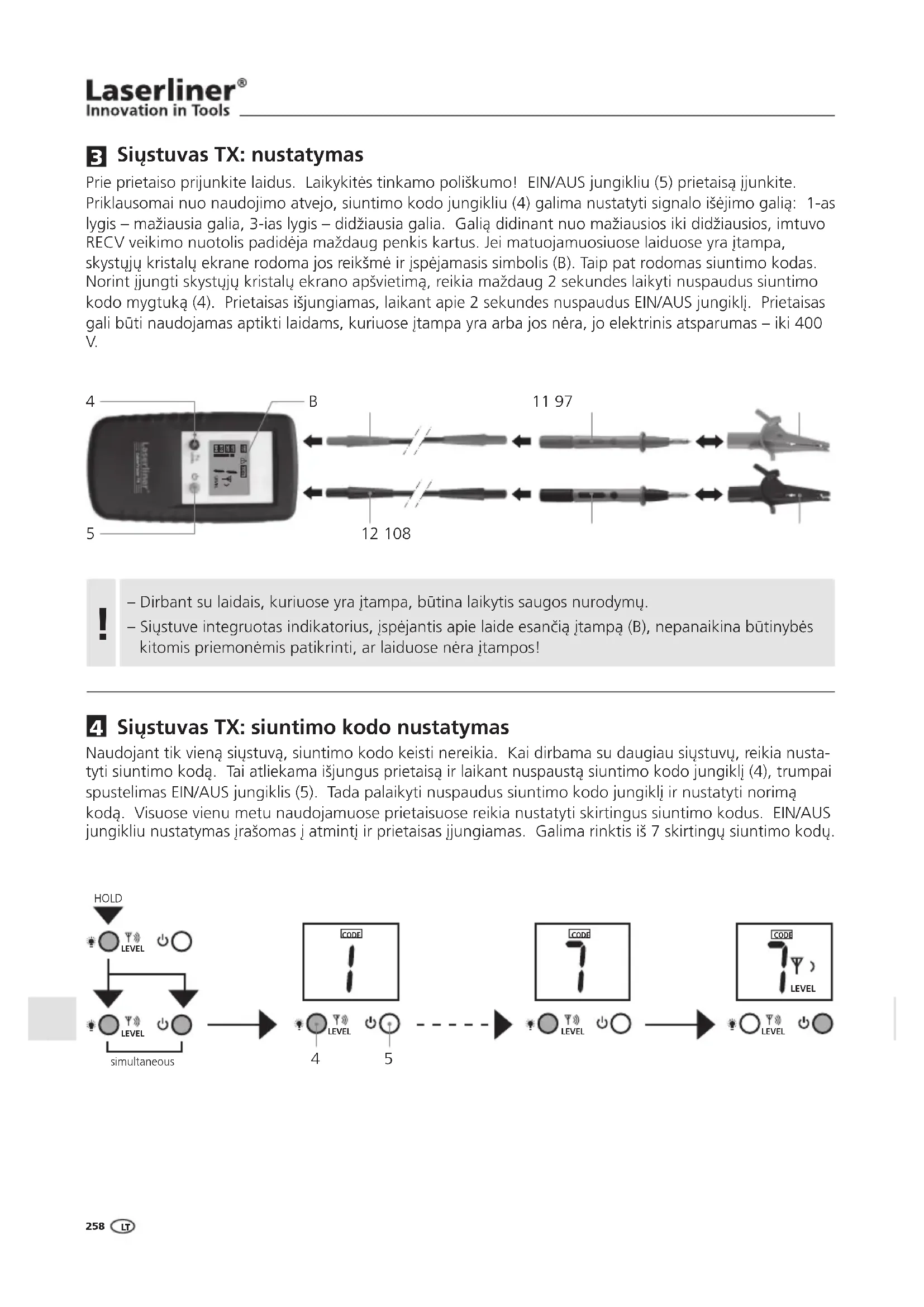

1. 6LR61 9 V šarminé 2.3 Siųstuvas TX: nustatymas

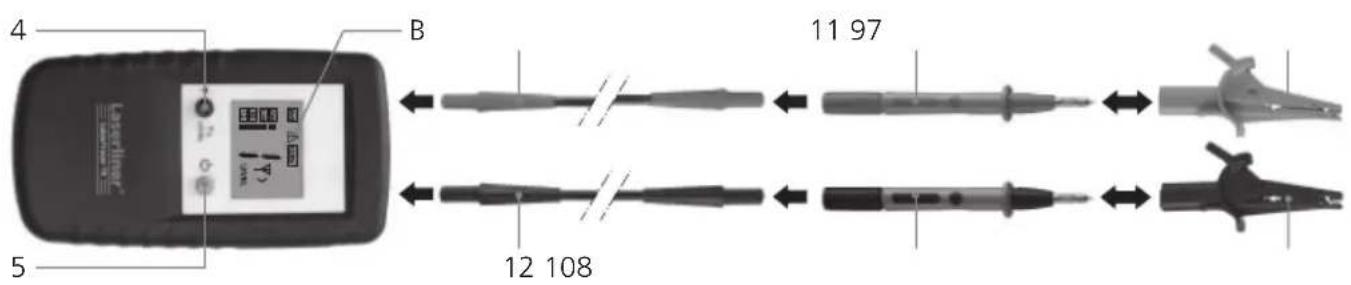

Prie prietaiso prijunkite laidus. Laikykitės tinkamo poliškumo! EIN/AUS jungikliu (5) prietaisą jjunkite. Priklausomai nuo naudojimo atvejo, siuntimo kodo jungikliu (4) galima nustatyti signalo išėjimo galią: 1-as lygis – mažiausia galia, 3-ias lygis – didžiausia galia. Galią didinant nuo mažiausios iki didžiausios, imtuvo RECV veikimo nuotolis padidėja maždaug penkis kartus. Jei matuojamuosiuose laiduose yra įtampa, skystųjų kristalų ekrane rodoma jos reikšmė ir įspėjamasis simbolis (B). Taip pat rodomas siuntimo kodas. Norint įjungti skystųjų kristalų ekrano apšvietimą, reikia maždaug 2 sekundes laikyti nuspaudus siuntimo kodo mygtuką (4). Prietaisas išjungiamas, laikant apie 2 sekundes nuspaudus EIN/AUS jungiklj. Prietaisas gali būti naudojamas aptikti laidams, kuriuose įtampa yra arba jos nėra, jo elektrinis atsparumas – iki 400 V.
- Dirbant su laidais, kuriuose yra jtampa, būtina laikytis saugos nurodymų.
– Siųstuve integruotas indikatorius, įspėjantis apie laide esančią įtampą (B), nepanaikina būtinybės kitomis priemonėmis patikrinti, ar laiduose nėra įtampos!
4 Siustuvas TX: siuntimo kodo nustatymas

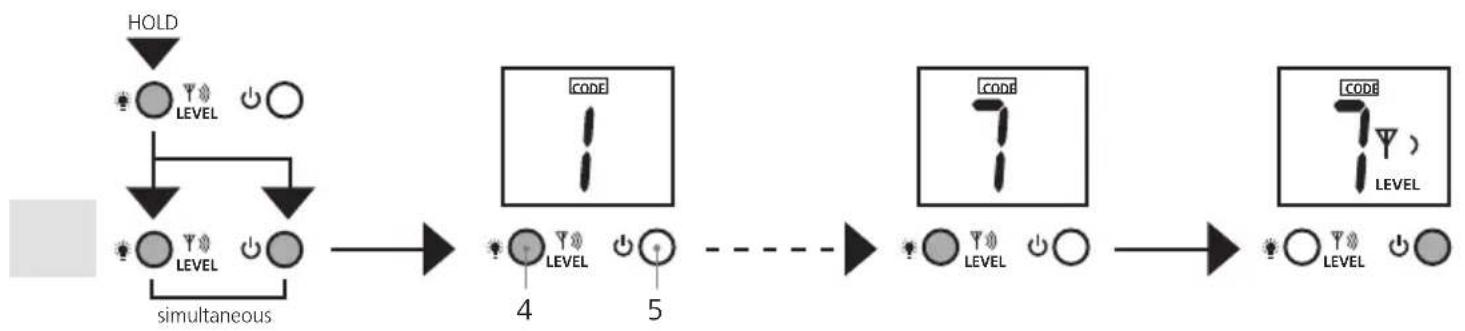

Naudojant tik vieną siųstuvą, siuntimo kodo keisti nereikia. Kai dirbama su daugiau siųstuvų, reikia nustatyti siuntimo kodą. Tai atliekama išjungus prietaisą ir laikant nuspaustą siuntimo kodo jungiklj (4), trumpai spustelimas EIN/AUS jungiklis (5). Tada palaikyti nuspaudus siuntimo kodo jungiklj ir nustatyti norimą kodą. Visuose vienu metu naudojamuose prietaisuose reikia nustatyti skirtingus siuntimo kodus. EIN/AUS jungikliu nustatymas įrašomas į atmintį ir prietaisas įjungiamas. Galima rinktis iš 7 skirtingų siuntimo kodų.
5 Imtuvas RECV: imtuvo režimo nustatymas
! Imtuve integruotas indikatorius, jspėjantis apie laide esančią įtampa (Q), nepašalina būtinybės kito-mis priemonėmis patikrinti, ar laiduose nėra įtampos!

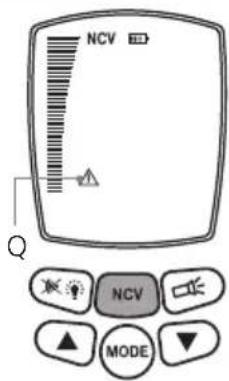

5A Tinklo įtampos atpažinimas
Šis režimas veikia be siųstuvo ir yra aktyvinamas (16) jungikliu. Skystųjų kristalų ekrane atsiranda „NCV“. Režimas skirtas ieškoti laidų, kuriuose yra įtampa.
Elektromagnetinio lauko stiprumą rodo stulpelinis indikatorius. Papildomas garsinio priëmimo signalo tono aukštis nurodo, kaip toli yra laidas, kuriame yra įtampa. Kuo aukštesnis tonas, tuo arčiau yra laidas, kuriame yra įtampa. Apie pašalinio šaltinio įtampą praneša įspėjamasis simbolis (Q).
5B Automatinės paieškos režimas:
Šis režimas veikia tik su siųstuvu; jjungus prietaisą, jis yra iškart aktyvus ir skystųjų kristalų ekrane indikuojamas simboliu „SIG“. Siekiant optimalių matavimo rezultatų, prietaiso jautrumas nustatomas automatiškai.
Režimo jungikliu šj nustatymą galima ir pasirinkti. Signalo stiprumą rodo stulpelinis indikatorius, kuris taip pat pateikiamas ir skaitmenine išraiška. Papildomas garsinio priémimo signalo tono aukštis nurodo, kaip toli yra ieškomasis laidas. Kuo aukštesnis tonas, tuo arčiau yra ieškomasis laidas.
Laidą tiksliausiai lokalizuoti įgalina tiksli skaitmeninė indikacija. Taip pat rodomi siųstuvo perduotas siuntimo kodas ir siunčiamojo signalo galia. Apie pašalinio šaltinio įtampą praneša įspėjamasis simbolis (Q).


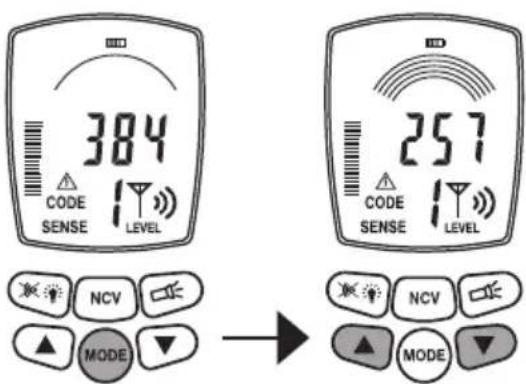

SIG 513 CODE LEVEL NCV MODE5C Rankinės paieškos režimas
Šis režimas veikia tik su siųstuvu ir yra pasirenkamas režimo jungikliu. Skystųjų kristalų ekrane atsiranda užrašas „SEN-SE“. Jautrumą galima nustatyti jungikliais su rodyklėmis: 1 lankelis – jautrumas maksimalus, 8 lankeliai – jautrumas minimalus. Jautrumą mažinti yra tikslinga tada, kai reikia tiksliau apriboti matavimo diapazoną.
Signalo stiprumą taip pat apsprendžia siųstuvo išėjimo galia. Todėl norint pasirinkti tinkamą jautrumą, reikia taip pat nu- statyti siunčiamojo signalo galios lygi.
pateikiama ir skaitmeninė išraiška. Papildomas garsinio priėmimo signalo tono aukštis nurodo, kaip toli yra ieškomasis laidas. Kuo aukštesnis tonas, tuo arčiau yra ieškomasis laidas. Laidą tiksliausiai lokalizuoti įgalina tiksli skaitmeninė indikacija.
Taip pat rodomi siųstuvo perduotas siuntimo kodas ir siunčiamojo signalo galia. Apie pašalinio šaltinio įtampą praneša įspėjamasis simbolis (Q).
6 Pasiruošimas matuoti
Matavimai iš esmės gali būti atliekami ir laidams, kuriuose įtampa yra, ir laidams, kuriuose jos nėra. Imtuvo priėmimo diapazonas paprastai yra didesnis dirbant su laidais, kuriuose įtampos nėra. Siųstuvas visada maitinamas iš integruoto maitinimo elemento.
– Matavimai visada turėtų būti atliekami, išjungus laiduose įtampa.
– Dirbant su laidais, kuriuose yra įtampa, būtina laikytis saugos nurodymų.
Dirbant su laidais, kuriuose yra įtampa, siųstuvu galima identifikuoti fazės laidą. Tam juodą (−) matavimo laidą reikia prijungti prie apsauginio laido, o raudoną (+) matavimo laidą – prie matuojamojo laido. Fazės laidas bus tas, kurį matuojant, ekrane bus rodoma įtampos reikšmė ir įspėjamasis simbolis (a pavyzdys). Jei to nerodoma, laidas yra neutralė N (b pavyzdys) arba tinkle nėra įtampos, arba apsauginis laidas netinkamai prijungtas.
Jei matavimo grandinėje jau yra nuotėkio srovė, dėl papildomos siųstuvo srovės gali suveikti FI/RCD apsauginis jungiklis.
Dirbant su laidais, kuriuose yra įtampa, saugumo sumetimais siųstuvas turi būti prijungtas tik tarp fazinio laido ir neutralės (c pavyzdys). Tačiau jeigu siųstuvas bus jungiamas tarp fazinio laido ir apsauginio laido (d pavyzdys), reikia patikrinti, ar apsauginis laidas yra tinkamai jžemintas ir ar jis patikimai veikia. Jei taip nėra, tada visuose su žeme sujungtuose elementuose gali atsirasti įtampa.
Tikrinant apsauginio laido veikimo patikimumą, būtina laikytis vietinės arba nacionalinės valdžios institucijų saugos instrukcijų.
7 Naudojimo sritys
Yra trys naudojimo sritys:
A. Naudojimas su imtuvu: laidų, kuriuose yra įtampa, paieška.
B. Vienpolis naudojimas su siųstuvu ir imtuvu: matavimai su atskirtais tiesioginiu ir atgaliniu laidais, žūrėkite d ir e pavyzdžius 7B skyriuje.
C. Dvipolis naudojimas su siustuvu ir imtuvu: matavimai su viename kabelyje esančiais tiesioginiu ir atgaliniu laidais, žūrėkite c pavyzdį.
7 Naudojimo sritys

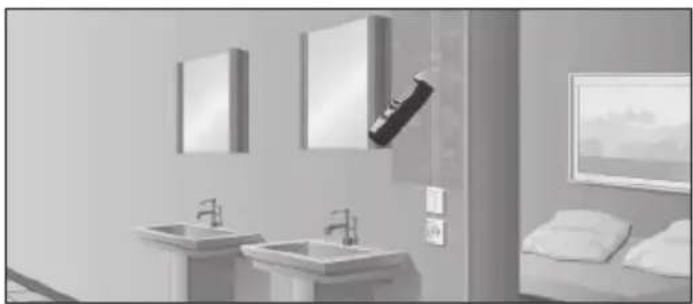

7A Itampos paieška
ljunkite imtuvą ir nustatykite tinklo įtampos režimą. Dabar prietaisu galima ieškoti laidų, kuriuose yra įtampa, ir nustatyti jų vietą. Čia siųstuvas nereikalingas. Taip pat žiūrėkite 5A skyrių.
7B Vienpolis naudojimas (tiesioginis ir atgalinis laidai atskirti)
Čia siųstuvas jungiamas tik prie vieno iš daugiagyslio kabelio laidų. Šiuo laidu teka siųstuvo perduodamas aukšto dažnio signalas. Atgalinis laidas yra žemė, idealiu atveju – jžeminimo laidas arba kokia nors kita gera jungtis su mase. Lokalizavimo gylis priklauso nuo aplinkos medžiagos ir gali siekti daugiausiai 2 m.
!
– Norint gauti gerus paieškos rezultatus, siųstuvo siunčiamas signalas turi būti gerai jžemintas.
- Dirbant su laidais, kuriuose yra jtampa, būtina laikytis saugos nurodymų.
Vienpolio naudojimo pavyzdžiai
7B -1 Laidų paklojimo vietos atsekimas / elektros lizdų paieška
!
– Nuo matavimo grandinės atjungkite įtampa.
- Prie vieno iš laidų prijungtas siųstuvo signalas gali indukuotis kituose laiduose, jei jie pakloti lygiagrečiai ilgesnėse instaliacijos atkarpose.
– Norint gauti didesnj veikimo nuotolj, rekomenduojama matuojamajji laidą atskirti nuo likusios matavimo grandinės.
Siųstuvą prijunkite prie matuojamojo laido ir apsauginio laido, žiūrėkite d pavyzdį 6 skyriuje. Tada jjunkite imtuvą ir pradėkite paiešką.
Rekomenduojami imtuvo nustatymai: rankinės paieškos režimas, maksimalus jautrumas, žiūrėkite 5C skyrių.
1-as patarimas: vietoje apsauginio laido kaip jžeminimą galima naudoti, pvz., šildymo sistemos vamzdį, žiūrėkite e pavyzdį. Šiuo atveju būtina jsitikinti, kad šildymo sistema yra tinkamai jžeminta.
2-as patarimas: naudojant garsinį signalą, stulpelinį indikatorių ir tikslią skaitmeninę indikaciją, atsekti laido paklojimo vietą yra gana paprasta. Jei laido paklojimo trajektorija turi būti surasta tiksliai, reikia tik pažymėti vietas, kuriose rodomos didžiausios skaitmeninės reikšmės.
3-ias patarimas: siųstuvo išėjimo galią didinant nuo 1 iki 3 lygio, veikimo nuotolis padidėja penkis kartus.
4-as patarimas: norint tiksliau lokalizuoti ieškomą laidą, lygiagrečius laidus taip pat galima jžeminti.
7B -2 Laido trūkio radimas
!
– Nuo matavimo grandinės atjunkite įtampa.
– Laido trūkio vietoje pereinamoji varža turi būti didesné kaip 100 kΩ.
Šiuo atveju galima naudoti du siųstuvus. Antrojo siųstuvo rinkinyje nėra, jį galima įsigyti kaip priedą.
Siustuvuose nustatykite skirtingus siuntimo kodus ir prijunkite prie matuojamojo bei apsauginio laidų, žiūrėkite f pavyzdį ir 4 bei 6 skyrius. Paskui jjunkite siustuvą ir ieškokite laido paklojimo vietos. Laido trūkio vieta yra tiksliai viduryje atkarpos, esančios tarp abiejų imtuvų, kai jų skystųjų kristalų ekranuose rodomos vienodos signalų intensyvumo reikšmės. Taip pat žiūrėkite 1–3 patarimus.
Rekomenduojamas siųstuvo nustatymas: rankinės paieškos režimas, maksimalus jautrumas, žiūrėkite 5C skyrių.
5-as patarimas: trūkio vietą galima sistemingai tikslinti reguliuojant imtuvo jautrumą ir siųstuvo išėjimo galią.
6 -as patarimas: norint gauti optimalius matavimo rezultatus, turi būti jžeminti ir visi kiti matavime nenaudojami laidai. Tai ypač taikytina visiems nenaudojamiems laidams, esantiems daugiagysliuose kabeliuose ir kabeliuose su apsauginiu apvalkalu. Šių laidų nejžeminus, galimi kryžminiai perduodamojo signalo iškraipymai (dėl talpinių bei induktyvinių ryšių). Tada trūkio vietos negalima lokalizuoti pakankamai tiksliai.
7-as patarimas: Trūkio vietos paieška elektra šildomose grindyse vykdoma panašiai. Čia atkreipkite dėmesį j tai, kad virš kaitinimo vielos nebūtų jžemintos ekranuojamosios folijos. Jei tokią yra, ją reikia atjungti nuo jžeminimo.
Dirbant su vienu siustuvu, del galimų elektromagnetinio lauko kryžminių iškraipymų laido trūkio vieta gali būti nustatoma ne taip tiksliai, žurėti g pav. Šiuo atveju imtuvas už laido trūkio vietos rodo žymiai susilpnėjusi siustuvo signalą. Trūkio vieta yra ten, kur signalas pradeda silpnėti.

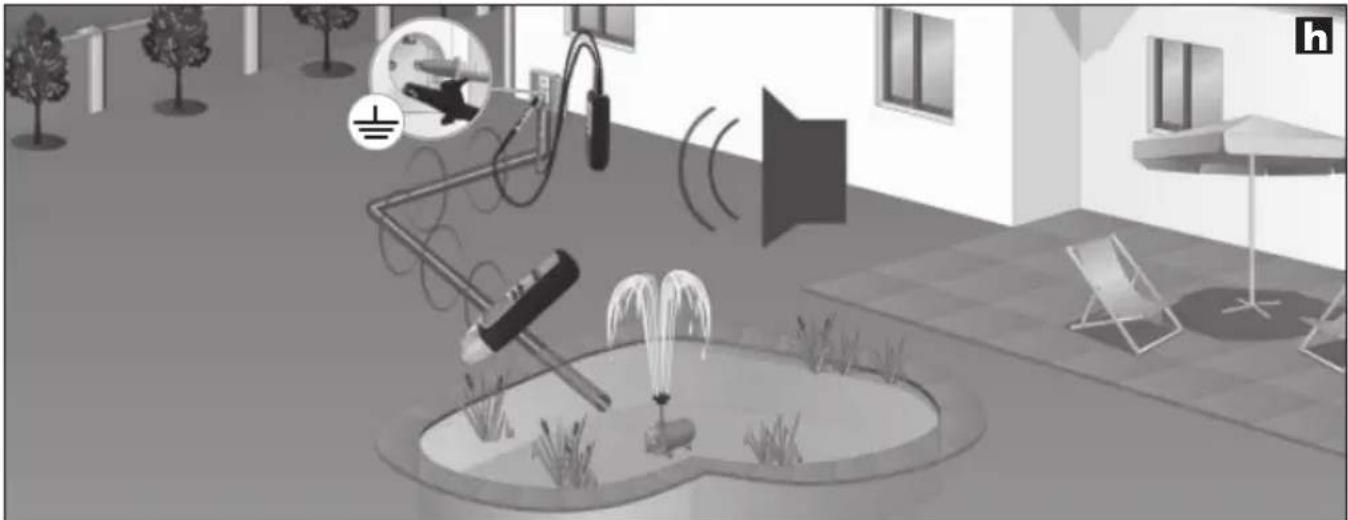

7B -3 Grunte esančio laido radimas
– Nuo matavimo grandinės atjunkite įtampa.
Siųstuvą prijunkite prie ieškomojo ir apsauginio laidų, tada jjunkite. Čia reikia atkreipti dėmesį, kad kilpa tarp ieškomojo (raudono) ir jžeminimo (juodo) laidų būtų kuo didesnė. Jei šis atstumas bus per mažas, imtuvas negalės lokalizuoti maksimaliame veikimo nuotolyje esančio signalo. Taip pat žiūrėkite 2 ir 3 pata-rimus bei 7B-6 skyrių kitame puslapyje.
Rekomenduojami imtuvo nustatymai: automatinės paieškos režimas, žiūrėkite 5B skyrių.
8-as patarimas: norint padidinti imtuvo veikimo nuotolj, reikia nustatyti maksimalią siąstuvo išėjimo galią.
9-as patarimas: vykdant paiešką, reikia stebėti imtuvo stulpelinį indikatorių. Imtuvą judinant virš ieškomo laido, indikatoriaus rodmenys stipriai kinta. Kai prietaisas yra tiesiai virš laido, stulpelių skaičius yra maksimalus.
7B -4 Šildymo ir vandentiekio vamzdžių radimas
– Nuo matavimo grandinės atjunkite įtampa.
- Šildymo sistemos vamzdžius reikia atjungti nuo jžeminimo. Priešingu atveju imtuvas negali lokalizuoti maksimaliu veikimo atstumu nutolusio siųstuvo signalo.
Siųstuvo juodąjį (−) laidą prijunkite prie apsauginio laido, o raudonąjį (+) – prie šildymo sistemos, žiūrėkite i pavyzdį. Šildymo sistema turi būti nejžeminta. Paskui jjunkite imtuvą ir pradėkite paiešką. Taip pat žiūrėkite 2–3 patarimus.
Rekomenduojamas siųstuvo nustatymas: automatinės paieškos režimas, žiūrėkite 5B skyrių.
7B -5 Nelaidžių srovei instaliacinių vamzdžių radimas
- Kai naudojami kabelių kanalai, atjunkite įtampą nuo kitų installaciniame vamzdyje esančių laidų ir sujunkite juos su žemės potencialu.
– Nuo matavimo grandinės atjunkite įtampa.
J nelaidu instaliacinj vamzdji jkiškite kabelių zondą (varinę vielą) arba trosą. Siųstuvo raudonąjį (+) laidą prijunkite prie zondo, o juodąjį (−) – prie žemės potencialo, tada siųstuvą jjunkite. Tada jjunkite imtuvą ir pradėkite paiešką. Dabar imtuvas gali aptikti instaliacinio vamzdžio paklojimo vietą naudodamas jame esantį zondą. Taip pat atkreipkite dėmesį j 3 patarimą.
Rekomenduojami imtuvo nustatymai: automatinės paieškos režimas, žiūrėkite 5B skyrių.
7B -6 Nepasiekiamose vietose esančių laidų radimas
– Nuo matavimo grandinės atjunkite įtampa.
- Dirbant su laidais, kuriuose yra jtampa, būtina laikytis saugos nurodymų.
Geriausi priëmimo rezultatai gaunami ir didžiausias veikimo nuotolis pasiekiamas, kai kilpa tarp matavimo laido (raudono) ir grjžtamojo (juodo) laido yra kuo didesnė. Tai galima pasiekti, pvz., naudojant ilginimo kabelį, žiūrėkite j pavyzdį. Šis išdėstymas ypač svarbus tada, kai reikia dirbti su laidais, kuriuose yra įtampa. Mažiausias atstumas tarp matavimo ir grjžtamojo laidų turėtų būti 2 metrai. Taip pat atkreipkite dėmesį j 2, 3 ir 6 patarimus.
Rekomenduojamas imtuvo nustatymas: automatinės paieškos režimas, žiūrėkite 5B skyrių.
10-as patarimas: grjžtamaji (juodą) laidą galima prijungti ir prie neutralės N. Tada matavimo ir grjžtamasis laidai turėtų būti vienoje grandinėje.
7C Dvipolis naudojimas (tiesioginis ir atgalinis laidai kartu)
Šiuos matavimus galima vykdyti tinkamai prijungtose grandinėse (kuriose nėra defektų). Čia siųstuvas jungiamas prie dviejų laidų, esančių bendrame kabelyje. Siųstuvo aukšto dažnio signalas per tiesioginį ir atgalinį laidus grįžta į jutiklį. Matavimai gali būti atliekami ir laiduose, kuriuose įtampa yra, ir laiduose, kuriuose jos nėra.
Lokalizavimo gylis priklauso nuo aplinkos medžiagos ir gali siekti daugiausiai 0,5 m.
11-as patarimas: vykdant matavimus laiduose, kuriuose yra įtampa, galima tikrinti atskirose fazėse (L1, L2, L3), esančius elektros lizdus, lempų lizdus, apšvietimo jungiklius ir t .t.
- Saugumo sumetimais nuo matavimo grandinės reikia atjungti jtampa.
- Matuojant laidus, kuriuose yra jtampa, būtina laikytis saugos nurodymų.
– Papildomi jžeminimai ir laido izoliacija (metaliniai apdangai, metaliniai stovai i kt.) mažina imtuvo lokalizuojamų objektų gyli.
– Aplinkoje esančios izoliacijos sumažina veikino sritj.
Vienpolio naudojimo pavyzdžiai
7C-1 Trumpojo jungimo radimas
– Nuo matavimo grandinės atjunkite įtampa.
– Trumpojo jungimo varža turi būti mažesné kaip 20 Ω. Varžą galima išmatuoti multimetru. Jeigu varža > 20 Ω, galbūt defektą galima aptikti ieškant laido trūkio, žiūrėkite 7B-2 skyrių.
Siųstuvą prijunkite prie trumpai sujungto laido ir jjunkite. Tada jjunkite imtuvą ir pradėkite paiešką. Imtuvas atpažįsta signalą iki trumpojo jungimo vietos, žiūrėkite k pavyzdį. Pamažu keiskite imtuvo jautrumą ir siųstuvo išėjimo galią, kol trumpasis jungimas bus lokalizuotas.
Rekomenduojamas imtuvo nustatymas: rankinės paieškos režimas, minimalus jautrumas, žiūrėkite 5C skyrių.
7C-2 Saugiklių radimas
!
- Matavimas vykdomas esant jtampai! Būtina laikytis saugos nurodymų.
– Tik elektrikai turi teisę nuimti saugiklių dėžutės dangtelį.

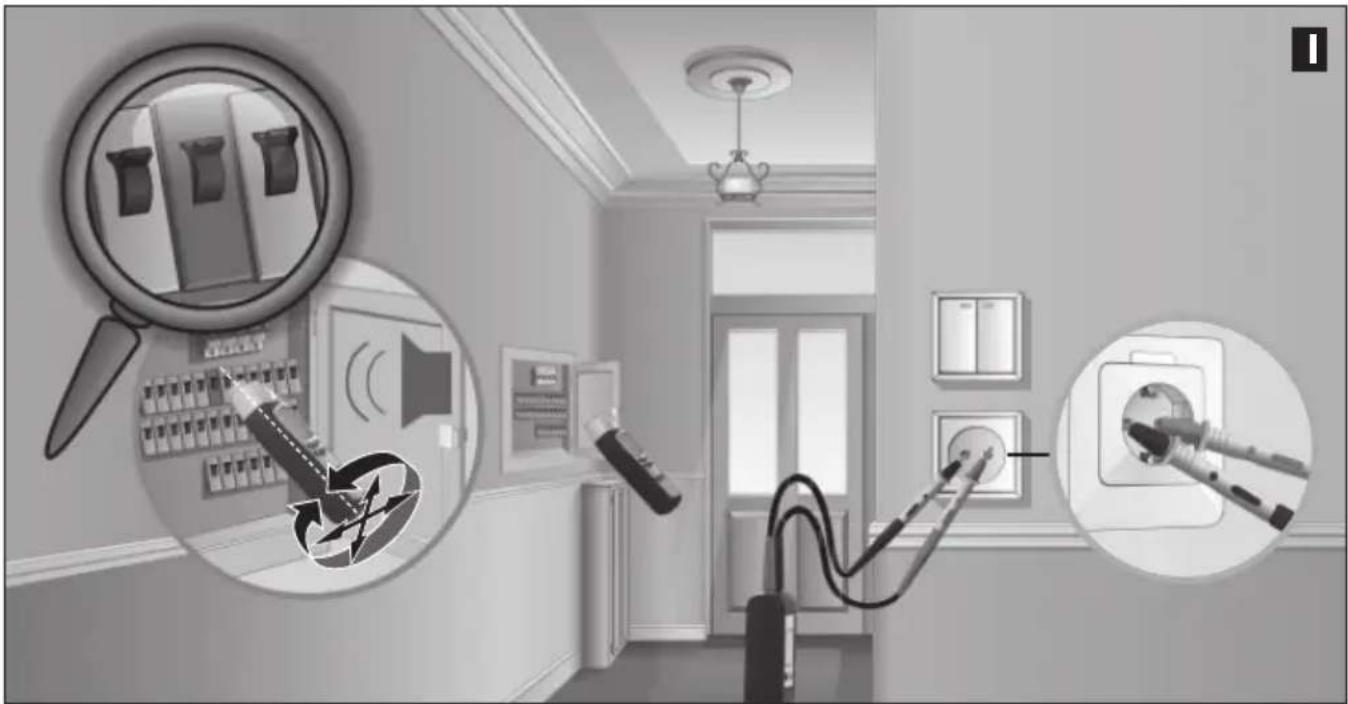

Siųstuvą prijunkite prie fazinio laido ir neutralės (N), jjunkite imtuvą ir pradėkite paiešką. Signalo ieškokite antriniame paskirstymo skydelyje, žiūrėkite l pavyzdį. Pamažu keiskite imtuvo jautrumą ir siųstuvo išėjimo galią, kol saugiklis bus lokalizuotas.
Saugiklių lokalizavimo tikslumas iš esmės priklauso nuo įvairių instaliavimo sąlygų (RCD nuotėkio relių, saugiklių tipų ir t. t.).
Rekomenduojami imtuvo nustatymai: rankinės paieškos režimas, minimalus jautrumas, žiūrėkite 5C skyrių.
12-as patarimas: lokalizuojant saugiklj, reikia stebėti tikslaus skaitmeninio indikatoriaus rodmenis. Didžiausia reikšmė rodoma priartėjus prie ieškomojo saugiklio.
13 patarimas: norint imtuvą pritaikyti prie skirtingų apsauginių automatinių išjungiklių, kurių elektromagnetų ritės gali būti sumontuotos įvairiose padėtyse, gali tekti jį sukti 90° kampu aplink išilginę ašį arba keisti horizontalią ir vertikalią padėtis.
14 patarimas: geriausi rezultatai pasiekiami matuojant tiesiai prijungimo vietose.
15 patarimas: šj matavimą galima vykdyti ir laiduose nesant įtampos. Priklausomai nuo instaliavimo sąlygų ir aplinkybių, galima gauti vienareikšmius matavimo rezultatus.
8 Kitos prietaiso funkcijos
– Esant blogam apšviestumui, galima jungti ir siustuvo, ir imtuvo ekrano apšvietima, žiūrėkite 1 skyriu.
– Imtuvas turi integruotą žibintuvėlj. Po 1 minutės jis išsijungia automatiškai. Dėl matavimo ypatumu, matuojant tinklo įtampos atpažinimo režime (NCV) žibintuvėlio pakartotinai nejunkite.
– Imtuvo garsini signala galima išaktyvinti, žiūrėkite 1 skyriu.
Techniniai duomenys
| Siųstuvas CableTracer TXIšėjimo signalasNominali įtampaMatavimo diapazonasDažnių diapazonasViršįtampių kategorijaMaitinimasAutomatinis atsijungimasDarbinė temperatūraLaikymo temperatūraNaudojimo aukštisMasė su maitinimo elementuMatmenys (P x A x G) | 125 kHz12 – 250 V12 – 400 V AC/DC0 – 60 HzCAT III 300 V, 2-as užterštumo laipsnis,1 x 9V elementas, IEC LR6, šarminis apie 1 val.0°C – 40°C-20°C – 60°C2000 mapie 200 g68 x 130 x 32 mm |
| Imtuvas CableTracer RECVMatavimo sritys:Įtampos paieškaVienpolis matavimasDvipolis matavimasElekros maitinimasAutomatinis išjungimasDarbinė emperatūraLaikymo temperatūraNaudojimo aukštisMasė su maitinimo elementuGabaritai (P x A x G) | matavimo gylis 0 – 0,4 mmatavimo gylis 0 – 2 mmatavimo gylis 0 – 0,5 m1 x 9 V elementas,IEC LR6, šarminis maždaug10 min.0 – 40 °C-20 – 60 °Cmaždaug 240 g59 x 192 x 37 mm |
Pasiliekame teisę daryti techninius pakeitimus. 07.2010
ES nuostatos ir utilizavimas
Prietaisas atitinka visus galiojančius standartus, reglamentuojančius laisvą prekių judėjimą ES. Šis produktas yra elektros prietaisas ir pagal Europos Sąjungos Direktyvą dėl elektros ir elektroninės įrangos atliekų, turi būti surenkamas atskirai ir utilizuojamas aplinką tausojamuoju būdu.
Daugiau saugos ir kitų papildomų nuorody rasite: www.laserliner.com/info
