Tuotetyyppi	Universaali ja joustava linjanilmaisinsarja lähettimellä ja vastaanottimella
Merkki	Laserliner
Malli	CableTracer Pro
Kategoria	Mittalaitteet
Lähettimen mitat (P x K x S)	68 x 130 x 32 mm
Vastaanottimen mitat (P x K x S)	59 x 192 x 37 mm
Lähettimen paino (paristo mukaan lukien)	n. 200 g
Vastaanottimen paino (paristo mukaan lukien)	n. 240 g
Lähettimen virtalähde	1 9 V:n paristo, tyyppi IEC 6LR61, alkalinen
Vastaanottimen virtalähde	1 9 V:n paristo, tyyppi IEC 6LR61, alkalinen
Nimellisjännite	12 – 250 V
Jännitteen mittausalue	12 – 400 V AC / DC
Lähetystaajuus	125 kHz
Ylijänniteluokka	CAT III 300 V
Mittaussyvyys (jännitteenhaku)	0 – 0,4 m
Mittaussyvyys (yksinapainen)	0 – 2 m
Mittaussyvyys (kaksinapainen)	0 – 0,5 m
Päätoiminnot	Kaapelien seuranta, sulakkeiden paikannus, oikosulkujen havaitseminen, kaapelikatkosten etsintä, vesi- ja lämmitysputkien havaitseminen, johtimien tunnistus, jännitteen havaitseminen kosketuksetta
Huolto ja puhdistus	Suojaa kosteudelta ja nesteiltä; puhdista ja kuivaa ennen käyttöä; säilytä kuivassa paikassa
Turvallisuus	Käytä vain aiottuun tarkoitukseen; älä käytä CAT IV -luokassa; noudata turvallisuusohjeita jännitteille > 25 V AC tai 60 V DC
Varaosat ja korjattavuus	Paristot käyttäjän vaihdettavissa; muita varaosia ei ole määritelty
Yleiset tiedot	EU-standardien mukainen; kierrätettävä WEEE-direktiivin mukaisesti; käyttöohje saatavilla useilla kielillä

Usein kysytyt kysymykset - CableTracer Pro Laserliner

Kuinka käytän yksinapaista hakutilaa?

Kytke lähetin mitattavaan johtoon ja maahan. Aseta vastaanotin manuaalitilaan maksimiherkkyydellä. Seuraa äänisignaalia ja numeronäyttöä. Syvyys voi olla jopa 2 m.

Kuinka havaitsen oikosulun?

Kytke piiri jännitteettömäksi. Kytke lähetin oikosuljettuihin johtimiin. Käytä vastaanotinta manuaalitilassa minimiherkkyydellä. Signaali pysähtyy oikosulkupisteeseen.

Kuinka vaihdan pariston?

Irrota laite kaikista virtalähteistä. Avaa laitteen takana oleva paristolokeron kansi. Vaihda paristo uuteen 9 V:n alkaliparistoon (IEC 6LR61) napaisuuden mukaisesti.

Mitä tehdä, jos laite ei käynnisty?

Tarkista paristo: vaihda se, jos pariston varaustason kuvake tulee näkyviin. Varmista, että napaisuus on oikein. Jos ongelma jatkuu, ota yhteyttä asiakaspalveluun.

Mikä on suurin ilmaisusyvyys?

Yksinapaisessa tilassa jopa 2 m. Kaksinapaisessa tilassa jopa 0,5 m. Kosketuksettomassa jännitteenetsinnässä jopa 0,4 m. Syvyys riippuu ympäröivästä materiaalista.

Voinko käyttää laitetta jännitteen alaisena?

Kyllä, jopa 400 V AC/DC, mutta noudata ehdottomasti turvallisuusohjeita. Älä työskentele yksin ja käytä alkuperäisiä mittauskaapeleita. Sisäänrakennettu jänniteilmaisin varoittaa vaarallisesta jännitteestä.

Kuinka säädän lähetyskoodin?

Pidä lähetyskoodipainiketta painettuna ja paina sitten lyhyesti ON/OFF-painiketta. Valitse koodipainikkeella koodi 1–7. Vahvista ON/OFF-painikkeella. Tämä mahdollistaa jopa 7 lähettimen käytön.

Mitä NCV-näyttö tarkoittaa?

NCV tarkoittaa 'verkkojännitteen etsintää'. Tämä tila havaitsee jännitteelliset johdot ilman lähetintä. Palkkinäyttö ja ääni ilmaisevat jännitteellisen kaapelin läheisyyden.

Kuinka poistan äänimerkin käytöstä?

Pidä vastaanottimen näytön valopainiketta (painike 20) painettuna 2 sekunnin ajan. Äänimerkki pois päältä -merkkivalo syttyy.

Kuinka puhdistan laitteen?

Puhdista kuivalla ja pehmeällä liinalla. Älä käytä hankaavia aineita tai liuottimia. Suojaa laite kosteudelta ja nesteiltä. Kuivaa se ennen käyttöä, jos se on kastunut.

KÄYTTÖOHJE CableTracer Pro Laserliner

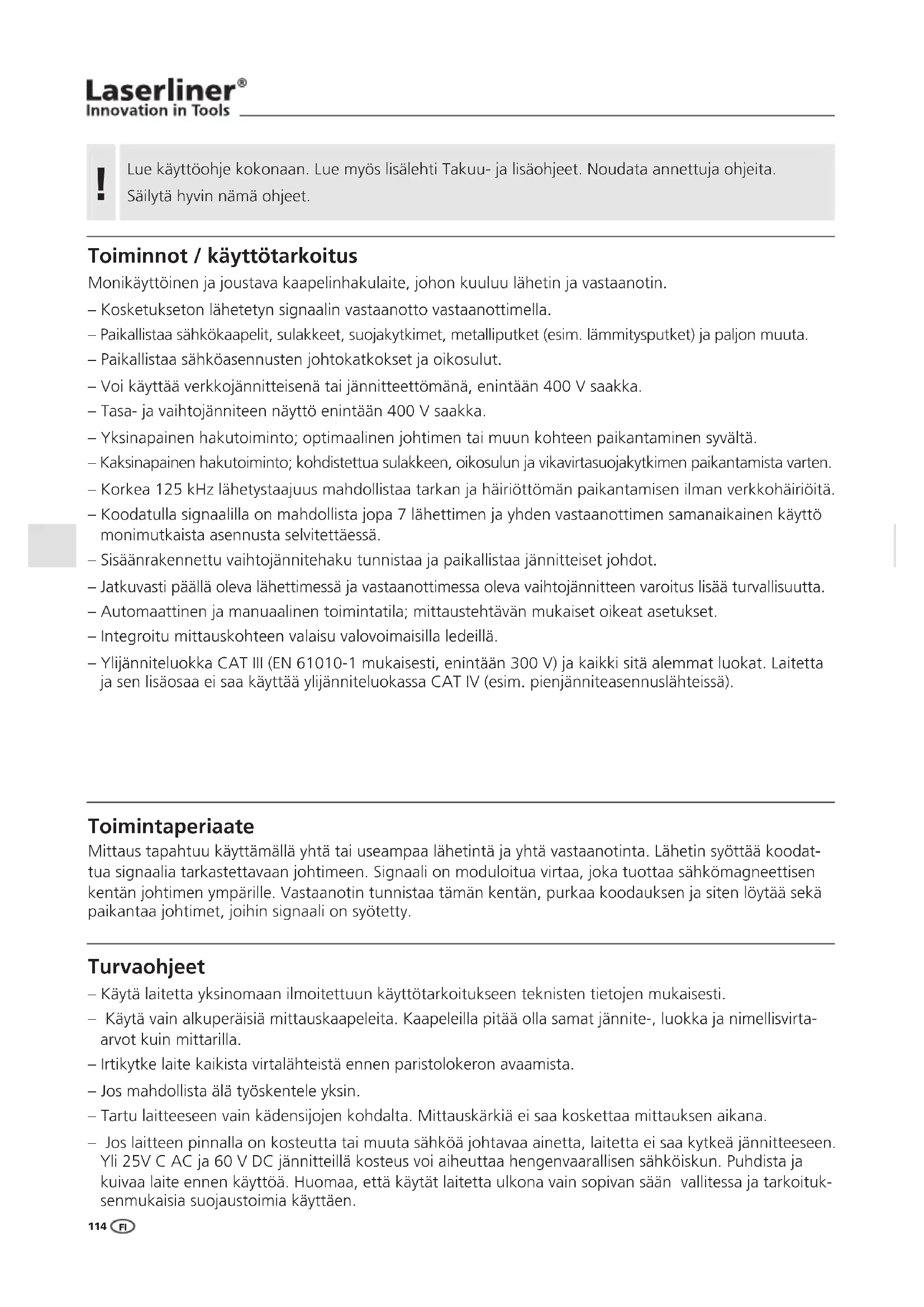

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Toiminnot / käyttötarkoitus

Monikäyttöinen ja joustava kaapelinhakulaite, johon kuuluu lähetin ja vastaanotin.

• Kosketukseton lähetetyn signaalin vastaanotto vastaanottimella.
  – Paikallistaa sähkökaapelit, sulakkeet, suojakytkimet, metalliputket (esim. lämmitysputket) ja paljon muuta.
  – Paikallistaa sähköasennusten johtokatkokset ja oikosulut.

- Voi käyttää verkkojännitteisenä tai jännitteettömänä, enintään 400 V saakka.

- Tasa- ja vaihtojänniteen näyttö enintään 400 V saakka.

– Yksinapainen hakutoiminto; optimaalinen johtimen tai muun kohteen paikantaminen syvältä.

– Kaksinapainen hakutoiminto; kohdistettua sulakkeen, oikosulun ja vikavirtasuojakytkimen paikantamista varten.

- Korkea 125 kHz lähetystaajuus mahdollistaa tarkan ja häiriöttömän paikantamisen ilman verkkohäiriöitä.

– Koodatulla signaalilla on mahdollista jopa 7 lähettimen ja yhden vastaanottimen samanaikainen käyttö monimutkaista asennusta selvitettäessä.

– Sisäänrakennettu vaihtojännitehaku tunnistaa ja paikallistaa jännitteiset johdot.

– Jatkuvasti päällä oleva lähettimessä ja vastaanottimessa oleva vaihtojännitteen varoitus lisää turvallisuutta.

- Automaattinen ja manuaalinen toimintatila; mittaustehtävän mukaiset oikeat asetukset.

- Integroitu mittauskohteen valaisu valovoimaisilla ledeillä.

– Ylijänniteluokka CAT III (EN 61010-1 mukaisesti, enintään 300 V) ja kaikki sitä alemmat luokat. Laitetta ja sen lisäosaa ei saa käyttää ylijänniteluokassa CAT IV (esim. pienjänniteasennuslähteissä).

Toimintaperiaate

Mittaus tapahtuu käyttämällä yhtä tai useampaa lähetintä ja yhtä vastaanotinta. Lähetin syöttää koodattua signaalia tarkastettavaan johtimeen. Signaali on moduloitua virtaa, joka tuottaa sähkömagneettisen kentän johtimen ympärille. Vastaanotin tunnistaa tämän kentän, purkaa koodauksen ja siten löytää sekä paikantaa johtimet, joihin signaali on syötetty.

Turvaohjeet

– Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
- Käytä vain alkuperäisiä mittauskaapeleita. Kaapeleilla pitää olla samat jännite-, luokka ja nimellisvirtaarvot kuin mittarilla.
- Irtikytke laite kaikista virtalähteistä ennen paristolokeron avaamista.
– Jos mahdollista älä työskentele yksin.
– Tartu laitteeseen vain kädensijojen kohdalta. Mittauskärkiä ei saa koskettaa mittauksen aikana.
- Jos laitteen pinnalla on kosteutta tai muuta sähköä johtavaa ainetta, laitetta ei saa kytkeä jännitteeseen. Yli 25V C AC ja 60 V DC jännitteillä kosteus voi aiheuttaa hengenvaarallisen sähköiskun. Puhdista ja kuivaa laite ennen käyttöä. Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituk-senmukaisia suojaustoimia käyttäen.

• Yli 25V AC tai 60V DC jännitteitä mitattaessa pitää noudattaa erityistä varovaisuutta. Jännitteellisen johtimen koskettaminen voi näillä jännitteillä aiheuttaa hengenvaarallisen sähköiskun.
  – Ole erityisen varovainen TX-lähettimen 50 V -merkkivalon sytyttyä.
• Älä käytä laitetta ympäristössä, jossa on sähköä johtavia hiukkasia tai jossa esiintyy tilapäisesti sähkön johtavuutta kosteuden takia (esim. Kondensoituminen).
  – Älä tee yksin mittauksia vaarallisen lähellä sähkölaitteistoja ja vain pätevän sähköasentajan valvonnassa.
• Varmista ennen jokaista mittausta, että testattava kohde (esim. kaapeli), mittalaite ja tarvikkeet (esim. liitäntäkaapeli) ovat moitteettomassa kunnossa.Testaa laite tunnetulla jännite- lähteellä (esim. 230 V pistorasia ennen AC-testausta ja auton akku ennen DC-testausta). Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi.
• Älä pidä lähetintä päällä jatkuvasti, vaan vain todellisen mittausajan. Irroita lähetin mittauspiiristä mittauksen jälkeen.
  – Laitetta ei saa käyttää ympäristöissä, joissa räjähdysalttiita kaasuja tai höyryjä.
  – Suojaa laite epäpuhtauksilta ja vaurioilta ja säilytä se kuivassa.
• Laitetta ei saa asettaa altiiksi kosteudelle eikä nesteelle. Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
  – Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Symbolit

Varoitus vaarallisesta sähköjännitteestä: Suojaamattomat, jännitteelliset osat kotelon sisällä saattavat aiheuttaa sähköiskuvaaran.

Varoitus vaarakohdasta

Suojausluokka II: Testerissä on vahvistettu tai kaksinkertainen eristys.

CAT III

Ylijännitekategoria III: Kiinteisiin asennuksiin sisältyvät apuvälineet ja sellaiset tapaukset, joissa asetetaan erityisvaatimuksia apuvälineiden luotettavuudelle ja käytettävydelle, esim. kiinteiden asennusten kytkimet ja teollisuudessa käytettävät kiinteästi asennetut ja jatkuvasti sähköverkko-on liitettyinä olevat laitteet.

Maapotentiaali

Tärkeitä ohjeita, joita on ehdottomasti noudatettava.

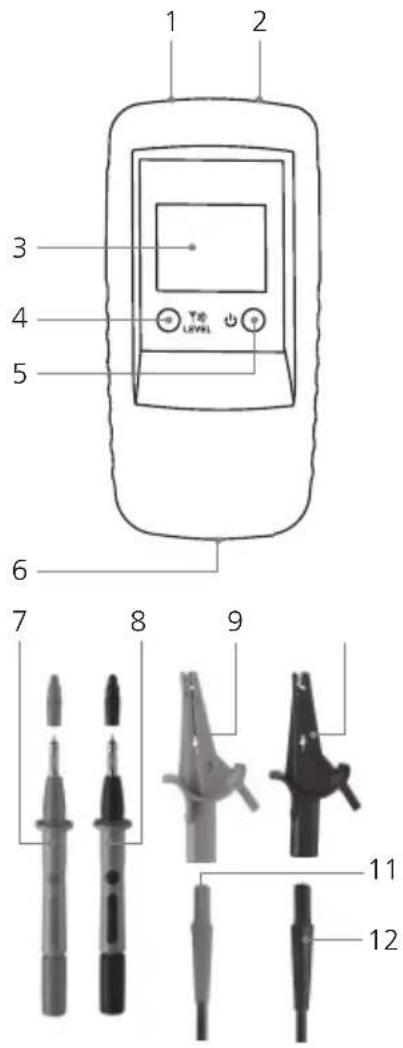

1 Laitteen osat

1 2 3 4 5 6 7 8 9 11 12

Lähetin TX

1 Liitäntä punainen +
2 Liitäntä musta -
3 LC-näyttö
4 Lähetettävän koodin näppäin: Lähetettävän signaalin ulo- stulotehon asetus / LC-näytön valaisu (paina 2 s) / lähetettävän koodin asetus
5 ON/OFF-näppäinOFF: paina 2 s
6 Paristokotelo (takasivulla)
7 Mittapää punainen +
8 Mittapää musta -
9 valinnainen: Hauenleuka punainen +
10 valinnainen: Hauenleuka musta -
11 Mittajohto punainen +
12 Mittajohto musta -

C B Volt CODE 400 230 120 50 12 LEVEL A D E

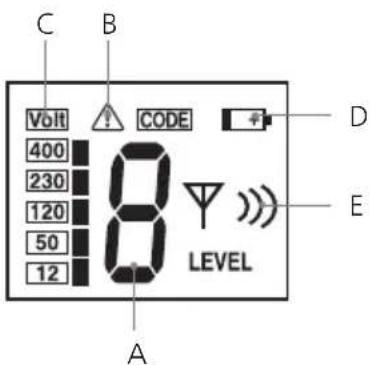

LC-näyttö, lähetin TX

A Lähetettävä koodi (1,2,3,4,5,6,7)

B Varoitus vieraasta jännitteestä

C Vieraan jännitteen näyttö (12, 50, 120, 230, 400 V)

D Paristot tyhjenemässä

E Lähetettävän signaalin ulostulotehon näyttö (tasot I, II, III)

13 14 15 16 17 20 21 MODE 18 19 22 23 116 FI

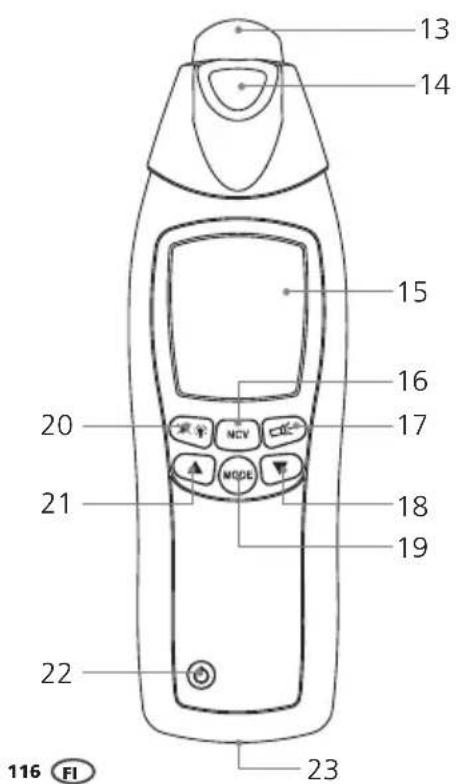

Vastaanotin RECV

13 Anturipää
14 Kohdevalo
15 LC-näyttö
16 Mittaustilan vaihto: Johtimen paikallistaminen (SIG) / verkkojännitteen haku (NCV)
17 Kohdevalon ON/OFF-näppäin
18 Herkkyyden alentaminen
19 Vaihto manuaalisen ja automaattisen hakutoiminnon välillä
20 LC-näytön valaisu /merkkiäänen kytkeminen päälle/pois (paina 2 s)
21 Herkkyyden nostaminen
22 ON/OFF-näppäin – OFF: paina 2 s
23 Paristokotelo (takasivulla)

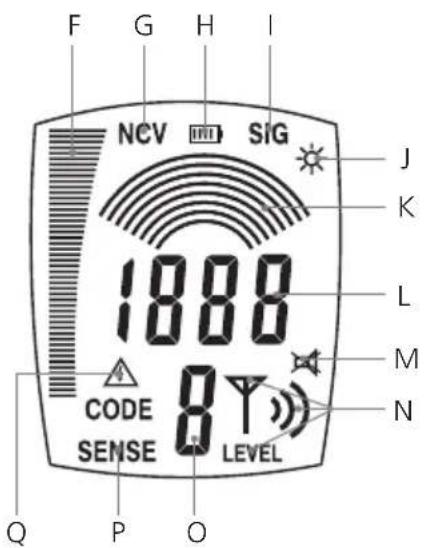

LC-näyttö, RECV-vastaanotin

F Palkit (kaikki näkyvissä = maksimivoimakkuus): Signaalin voimakkuus (SIG) / sähkömagneettisen kentän voimakkuus (NCV)

G Verkkojännitetoimintatila (NCV)

H Pariston varaustilan näyttö

I Automaattinen haku kytkettynä (SIG)

J Kohdevalo kytkettynä

K Manuaalinen haku: Asetetun herkkyyden graafi nen näyttö

L Automaattinen haku: Signaalin voimakkuuden numeerinen näyttö: Signaalin voimakkuuden numeerinen tarkkuusnäyttö, arvo riippuu asetetusta herkkyydestä

M Merkkiääni kytketty pois päältä

N TX-lähettimelle asetetun lähetettävän signaalin ulostulotehon näyttö (tasot I, II, III).

O Vastaanotetun koodin näyttö (1,2,3,4,5,6,7)

P Manuaalinen hakutoiminto kytkettynä

Q Varoitus vieraasta jännitteestä

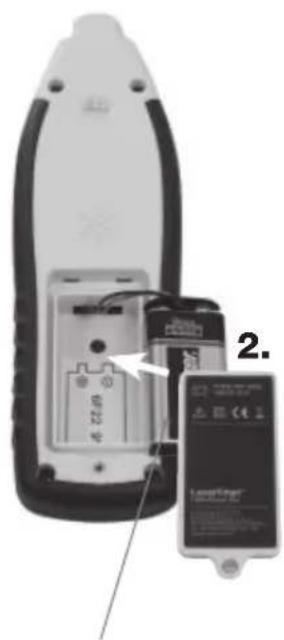

2 Pariston asettaminen

Huomaa napaisuus! Vastaanottimen ja lähettimen LC-näytön paristokuvake osoittaa, milloin paristot on vaihdettava.

Latentaser® Lateralizer AG 1.

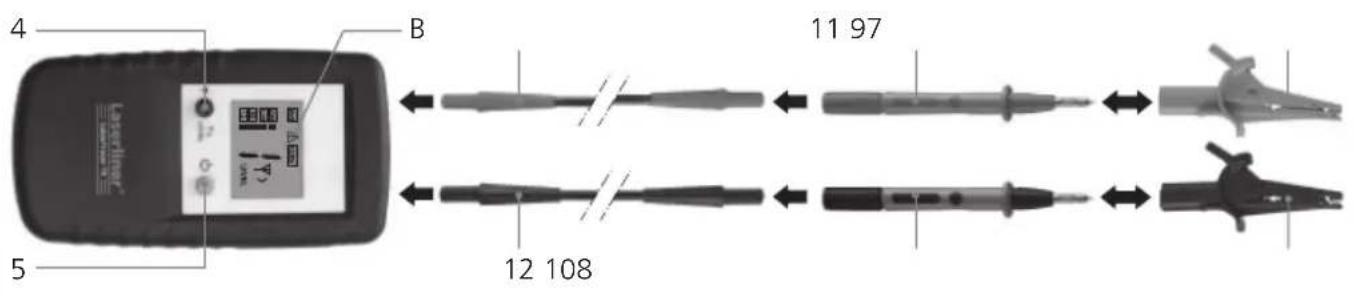

B Lähetin TX: Valmistelu

Kytke mittajohdot laitteeseen. Huomaa napaisuus! Kytke laitteeseen virta ON/OFF-näppäimestä (5). Signaalin ulostulotehon voi asettaa lähetettävän koodin näppäimellä (4) käyttötarkoituksen mukaan: Taso 1 = pienin teho; taso 3 = suurin teho. Tehon nostaminen pienimmästä suurimpaan laajentaa RECV-vastaanottimen ulottuman noin viisinkertaiseksi. Jos vierasjännitettä on, LC-näyttö näyttää jännitteen suuruuden ja varoitusmerkin (B). Lisäksi näytetään lähetettävä koodi. Kytke LC-näytön valaistus päälle painamalla lähetettävän koodin näppäintä (4) n. 2 sekuntia. Kytke laite pois päältä painamalla ON/OFF-näppäintä n. 2 sekuntia. Laitetta voi käyttää jännitteisten ja jännitteettömien kaapeleiden yhteydessä. Laite on jännitekestoinen 400 V saakka.

4 B 11 97 5 12 108

– Noudata ehdottomasti turvallisuusohjeita, kun työskentelet käyttämällä jännitteisiä kaapeleita. – Lähettimeen integroitu vieraan jännitteen varoitus (B) ei voi korvata jännitteettömyyden testausta!

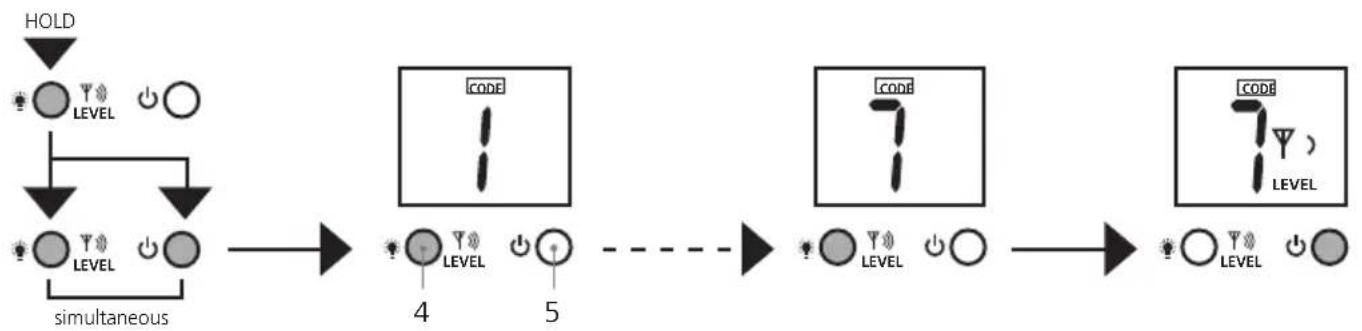

4 Lähetin TX: Lähetettävän koodin asettaminen

Jos lähettimiä on käytössä vain yksi, koodia ei tarvitse asettaa uudelleen. Jos käytetään yhtä useampaa lähetintä, on lähetyskoodi asetettava. Sitä varten, kun laitteesta on virta katkaistuna, pidä lähetettävän ko- odin näppäintä (4) painettuna ja paina lyhyesti ON/OFF-näppäintä. Paina sen jälkeen lähetettävän koodin näppäintä ja määritä haluamasi koodi. Aseta kaikkiin käytössä oleviin laitteisiin eri koodit. Tallenna asetus ja kytke laitteeseen virta päälle ON/OFF-näppäimellä. Valittavana on kaikkiaan 7 signaalikoodia.

5 Vastaanotin RECV: Vastaanottotilan asettaminen

!

Vastaanottimen integroitu vieraan jännitteen varoitus (Q) ei voi korvata jännitteettömyyden testausta!

5A Verkkojännitteen tunnistaminen

Toimintatila toimii ilman lähetintä. Se aktivoidaan näppäimellä 16. LC-näyttöön tulee NCV. Näin voidaan paikantaa jännitteiset johdot tarkasti.

Sähkömagneettisen kentän voimakkuus näytetään palkkeina. Lisäksi merkkiäänen korkeus ilmoittaa etäisyyden jännitettä johtavaan kaapeliin. Mitä korkeampi ääni, sitä lähempänä jännitettä johtava kaapeli on. Varoitusmerkillä (Q) ilmaistaan, jos vierasta jännitettä on.

5B Automaattinen haku

Tätä toimintatilaa voi käyttää vain lähettimen kanssa. Tämä on aktiivisena, kun laitteeseen kytketään virta. Näyttöön tulee SIG. Tässä laite muuttaa herkyysasetuksen automaattisesti sellaiseksi, että mittaustulos on mahdollisimman hyvä. Asetuksen voi valita modus-näppäimellä.

Signaalin voimakkuus näkyys palkkeina ja sen voi myös lukea numeerisena. Lisäksi merkkiäänen korkeus ilmoittaa paikannettavan johtimen etäisyyden. Mitä korkeampi ääni, sitä lähempänä paikannettava johdin on. Numeerinen tarkkusnäyttö mahdollistaa tarkimman johtimen paikantamisen.

Samoin näytetään myös lähettimeltä siirtynyt koodi ja lähetettävän signaalin ulostu- loteho. Varoitusmerkillä (Q) ilmaistaan, jos vierasta jännitettä on.

SIG 513 CODE LEVEL NCV MODE

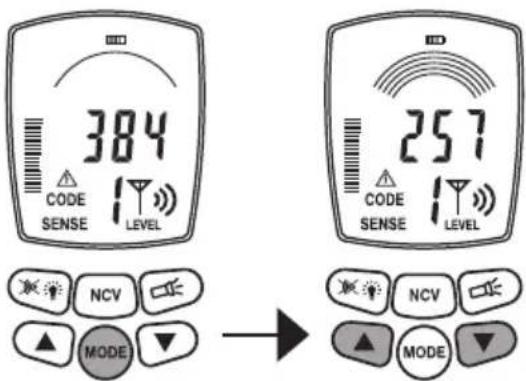

5C Manuaalinen haku

Tämä toimintatila toimii vain lähettimen kanssa. Se valitaan mode-näppäimellä. LC-näyttöön tulee SENSE. Herkkyyden voi säätää nuolinäppäimillä: 1 kaari = maksimiherkkyys; 8 kaarta = minimiherkkyys. Herkkyyden alentaminen on järkevää, kun mittausalue pitää rajata tarkasti.

Signaalinvoimakkuus määritellään samoin lähettimen ulostuloteholla. Sovita haluamasi herkkyys säätämällä lähetystaso samalla tavalla. Signaalin voimakkuus näkyy palkkeina ja sen voi myös lukea tarkkana numeerisena tietona. Lisäksi merkkiäänen korkeus ilmoittaa paikannettavan johtimen etäisyyden.

384 CODE SENSE LEVEL 257 CODE SENSE LEVEL NCV MODE → NCV MODE

Mitä korkeampi ääni, sitä lähempänä paikannettava johdin on. Numeerinen tarkkusnäyttö mahdollistaa tarkimman johtimen paikantamisen.

Samoin näytetään myös lähettimeltä siirtynyt koodi ja lähetettävän signaalin ulostuloteho. Varoitusmerkillä (Q) ilmaistaan, jos vierasta jännitettä on.

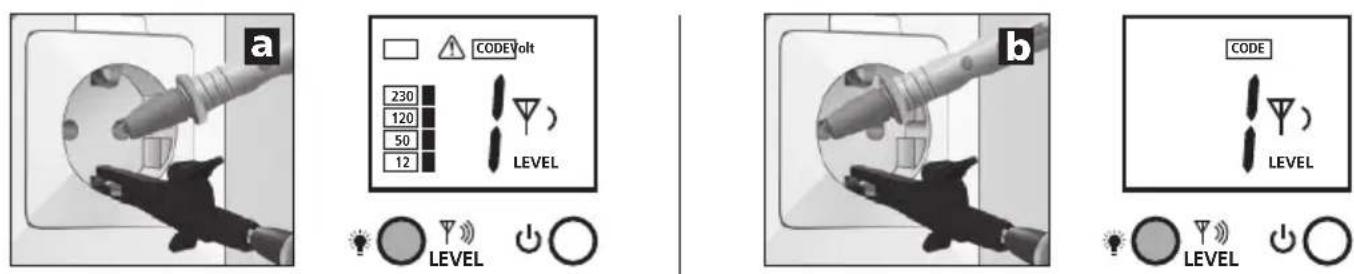

6 Mittauksen valmistelu

Mittaukset voi periaatteessa tehdä sekä jännitteisillä että jännitteetömillä johdoilla. Vastaanottimen vastaanottoalue on yleensä suurempi, jos työskennellään jännitteettömänä. Lähettimen käyttöjännite syötetään aina laitteen paristosta.

• Mittaukset tulisi aina tehdä jännitteettömiksi kytketyistä johdoista.
  – Noudata ehdottomasti turvallisuusohjeita, jos on työskenneltävä jännitteisten johtimien parissa.

Lähettimellä voi määrittää jännitteisistä johtimista vaihejohtimen. Sitä varten kytke musta kaapeli (-) suojajohtimeen ja punainen kaapeli (+) mitattavaan johtimeen. Kyseessä on vaihejohdin, jos jännite näkyy näytössä ja näytetään myös varoitusmerkki (esimerkki a). Jos näitä ei näytetä, kysymyksessä on nollajohdin N (esimerkki b), käyttöjännitettä ei ole tai suojajohdin on kytketty väärin.

Jos mittauspiirissä jo on vikavirtaa, voi vikavirtakytkin laueta lähettimen antaman lisävirran vuoksi.

Turvallisuussyistä tulisi jännitteisillä johdoilla työskenneltäessä lähetin kytkeä vain vaiheeseen nollajohdinta vasten (esimerkki c). Jos kuitenkin lähetin kytketään vaiheeseen suojajohdinta vasten (esimerkki d), on varmistettava, että suojajohdin on oikein maadoitettu ja toimii turvallisesti. Jos näin ei ole, saattavat kaikki maahan yhteydessä olevat osat olla jännitteisiä.

Noudata paikallisten ja kansallisten viranomaisten antamia turvallisuusmääräyksiä, kun tarkistat suojajohtimen toimintaturvallisuutta.

7 Käyttöalueet

Pääsääntöisesti on kolme käyttötapaa:

A. Käyttö vastaanottimen kanssa: Jännitteisten johtimien haku.
B. Yksinapainen käyttölähettimen ja vastaanottimen kanssa: Mittaukset eri lähtö- ja paluujohdoilla, ks. kohdan 7B kuva d ja e.
C. Kaksinapainen käyttö lähettimen ja vastaanottimen kanssa: Mittaukset yhteisellä lähtö- ja paluujohdolla samassa kaapelissa, ks. kuva c.

7 Käyttöalueet

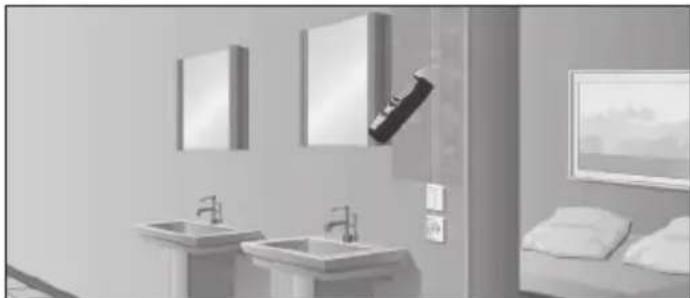

7A Jännitteen paikantaminen

Kytke vastaanottimeen virta päälle. Aseta toimintatilaksi verkkojännite. Laite paikantaa nyt jännitteiset johtimet. Sillä voi seurata jännitteisen johtimen kulkua. Lähetintä ei tarvita. Ks. lisäksi kohta 5A.

7B Yksinapainen käyttö (erilliset lähtö- ja paluujohtimet)

Lähetin kytketään monijohtimisen kaapelin vain yhteen johtimeen. Tässä johtimessä siirtyy lähettimen korkeataajuuksinen signaali. Paluujohdin on maa, ihannetapauksessa maajohdin tai jokin muu hyvä yhteys maahan. Paikantamissyvyys on maksimissaan 2 m. Syvyys riippuu ympäröivästä mareriaalista.

– Lähettimen signaalin tulisi olla hyvin maadoitettu, jotta saadaan paras mahdollinen paikannustulos.

– Noudata ehdottomasti turvallisuusohjeita, kun työskentelet jännitteen alaisten kaapeleitten parissa.

Esimerkkejä yksinapaisesta käytöstä

7B-1 Kaapelin seuraaminen / pistorasian etsiminen

- Kytke mittauspiiri jännitteettömäksi.

- Tulojohtimeen syötetty signaali voi siirtyä muihin johtimiin, kun nämä kulkevat pitkään yhdensuuntaisesti tulojohtimen kanssa.

– Ulottuman laajentamiseksi kannattaa ehkä mitattava johdin erottaa muusta mittauspiiristä.

Kytke lähetin mitattavaan johtimeen ja suojajoh- timeen, ks. kohdan 6 kuva d. Kytke sen jälkeen vastaanottimeen virta päälle ja aloita haku.

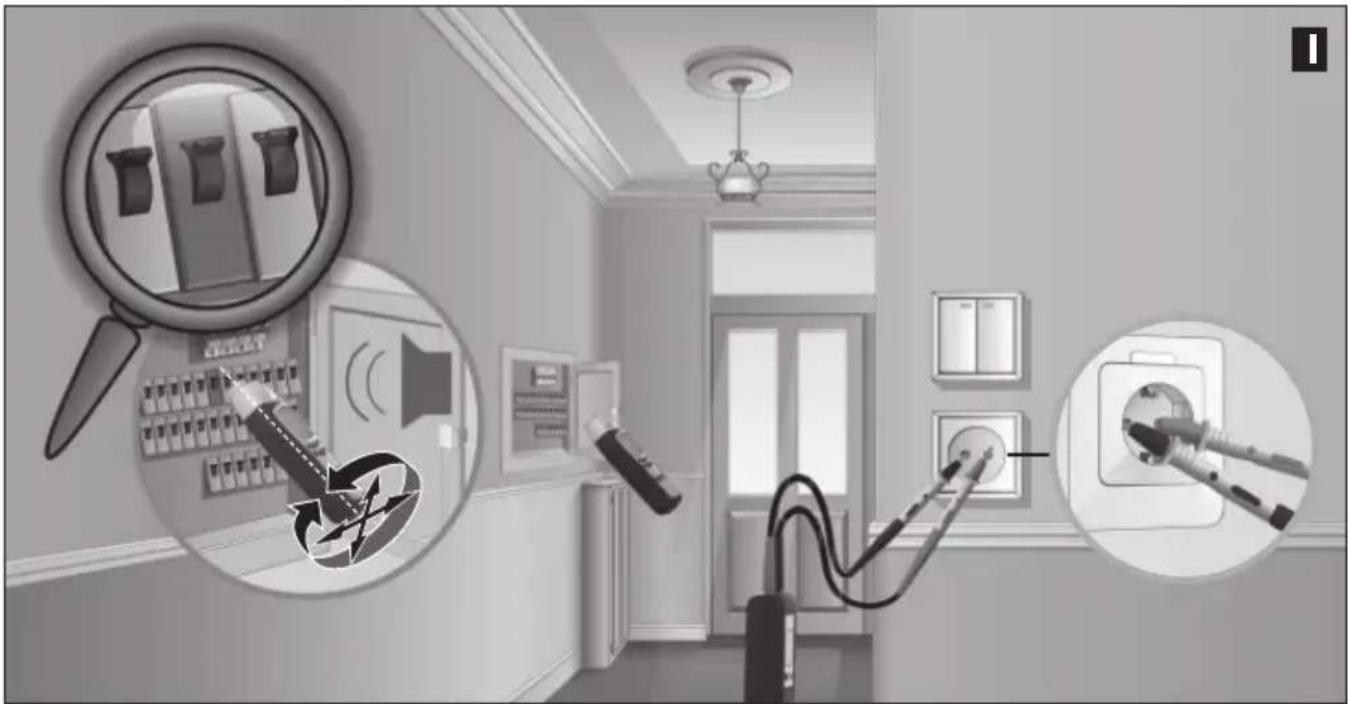

Vastaanottimen suositusasetukset: Manuaalinen paikantaminen, maksimiherkkyys, ks. kohta 5C.

Vinkki 1: Suojajohtimen vaihtoehtona voi maadoituksena toimia esim. keskuslämmityspatteri, ks. kuva e. Varmista tällöin, että lämmitysjärjestelmä on kunnolla maadoitettu.

Vinkki 2: Kaapelin kulkua voi helposti seurata merkkiäänen ja palkki- ja numeronäytön avulla.

Jos kaapelin kulku on tiedettävä tarkasti, merkitse ne kohdat, joissa numeerinen näyttö antaa suurimmat arvot.

Vinkki 3: Ulottuma kasvaa viisinkertaiseksi, jos nostat lähetimen ulostulotehon tasolta 1 tasolle 3.

Vinkki 4: Jotta voit rajata paikannettavan kaapelin paremmin, kannattaa ehkä maadoittaa muut samansu-untaiset kaapelit.

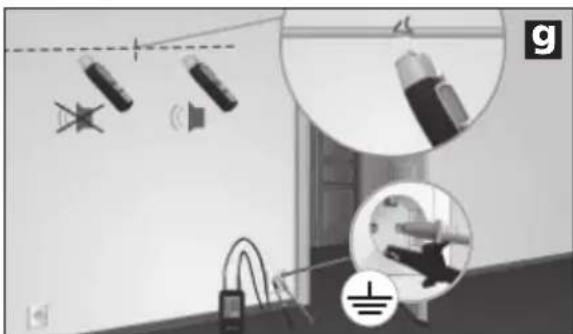

7B-2 Johtokatkosten hakeminen

!

• Kytke mittauspiiri jännitteettömäksi.
  – Johtokatkoksen kyseessä ollessa tulee ylimenovastuksen olla yli 100 kΩ.

Tässä voi käyttää kahta lähetintä. Toinen lähetin ei sisälly myytävään sarjaan. Se on hankittava erikseen. Aseta lähettimille eri lähetettävät koodit ja kytke ne mitattavaan johtimeen ja suojajohtimeen, ks. kuva f ja kohdat 4 ja 6. Kytke sen jälkeen vastaanottimeen virta päälle ja aloita haku. Johtokatkos on tarkasti molempien LC-näytön lähetettävän koodiarvon keskellä. Noudata samoin vinkkejä 1 - 3.

Vastaanottimen suositusasetukset: Manuaalinen paikantaminen, maksimiherkkyys, ks. kohta 5C.

Vinkki 5: Vikakohtaa voi järjestelmällisesti rajata vastaanottimen herkkyyttä ja lähettimen ulostulotehoa säätämällä.

Vinkki 6: Parhaan tuloksen saavuttamiseksi tulisi kaikkien niiden johtimien olla maadoitettuja, joita mittaukseen ei käytetä. Tämä koskee erityisesti kaikkia ei käytössä olleita monijohtimisia kaapeleita ja vai-pallisia johtimia. Jos näitä ei maadoiteta, saattaa syötettyä signaalia hävitä (kapasitiivisilla ja induktiivisilla kytkennöillä). Vikakohtaa ei voi silloin enää rajata riittävästi.

Vinkki 7: Lattian sähköasennusten vianhaku tapahtuu samalla tavalla. Huomaa tässä, että lämmityskaapelien yläpuolella ei saa olla maadoitettua heijastuskalvoa. Jos sellainen on, erota se maadoituksesta.

CODE 2 CODE 1

Yhdellä lähettimellä työskenneltäessä johtokatkoksen paikkaa ei ehkä pystytä sähkömagneettisen kentän mahdollisen häviämisen takia määrittämään kovin tarkasti. ks. kuva g. Tässä tapauksessa vastaanotin näyttää lähetyssignaalin johtokatkoksen jälkeen selvästi heikompaa signaalia. Katkos on siinä kohdassa, missä signaalin heikentyminen alkaa.

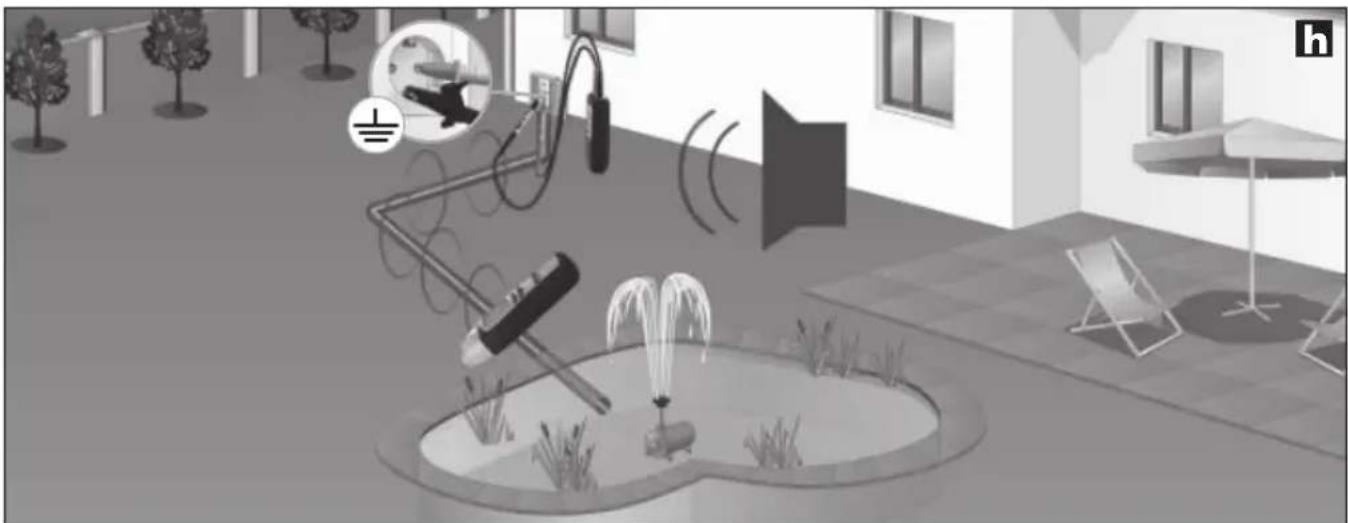

7B-3 Kaapelin paikantaminen maasta

- Kytke mittauspiiri jännitteettömäksi.

Kytke lähetin paikannettavaan johtimeen ja suojajohtimeen ja kytke virta päälle. Huolehdi samalla, että paikannettavan johtimen (punainen) ja maan (musta) välinen silmukka on mahdollisimman suuri. Jos väli-matka on liian pieni, vastaanotin ei voi paikantaa signaalia maksimiulottumalla. Ks. lisäksi vinkit 2 ja 3 sekä käyttöohjeen kohta 7B-6 seuraavalta sivulta.

Vastaanottimen suositeltava asetus: Automaattinen hakutoimintatila, ks. kohta 5 B.

Vinkki 8: Voit lisätä vastaanottimen ulottumaa säätämällä lähettimen ulostulotehon maksimiin. ks. kohta 3.

Vinkki 9: Seuraa vastaanottimen näytön palkkeja hakiessasi. Palkkinäyttö vaihtuu voimakkaasti, kun vastaanotinta käännetään paikannettavan johtimen päällä. Kaikki palkit ovat näkyvissä, kun laite on aivan johtimen päällä.

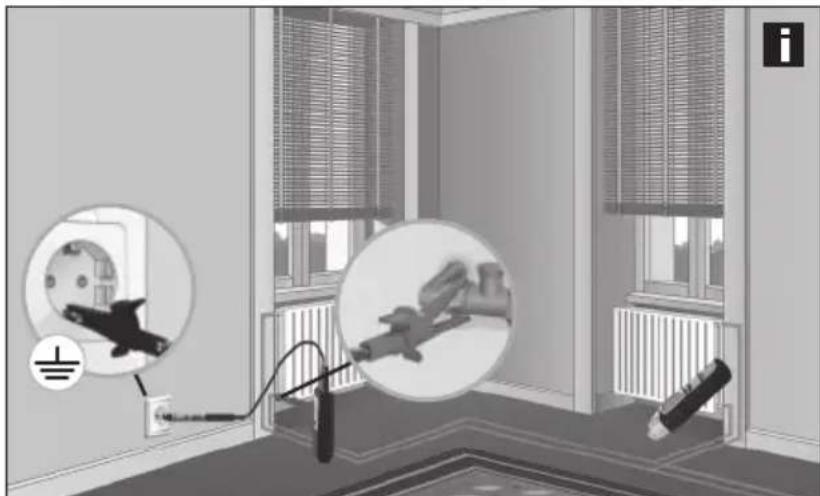

7B-4 Lämpö- ja vesiputkien paikantaminen

• Kytke mittauspiiri jännitteettömäksi.
• Lämpöputkien tulee olla erotettu maasta. Muuten vastaanotin ei voi paikantaa lähetyssignaalia maksimiulottumalla.

Kytke lähetin mustalla kaapelilla (-) suojajohtimeen ja punaisella kaapelilla (+) lämpöputkeen, ks. kuva i. Lämpöputkisto ei saa olla maadoitettuna. Kytke sen jälkeen vastaanottimeen virta päälle ja aloita haku. Noudata samoin vinkkejä 2 ja 3.

Vastaanottimen suositusasetus: Automaattinen paikannustoimintatila, ks. kohta 5B.

7B-5 Johtamattomien asennusputkien paikannus

- Kytke virrattomiksi ja yhdistä maapotentiaaliin kaapelikanavissa ja edelleen putkissa olevat johtimet. - Kytke mittauspiiri jännitteettömäksi.

Vie kaapelisondi (kuparilanka) tai vetovaijeri johtamattomaan asennusputkeen. Kytke lähetin punaisella kaapelilla (+) sondiin ja mustalla kaapelilla (+) maapotentiaaliin ja kytke virta päälle. Kytke sen jälkeen vastaanottimeen virta päälle ja aloita haku. Vastaanotin voi nyt paikantaa asennusputken sondin avulla. Noudata samoin vinkkiä 3.

Vastaanottimen suositusasetus: Automaattinen paikannustoimintatila, ks. kohta 5B.

7B-6 Paikantaminen hankalissa paikoissa

- Kytke mittauspiiri jännitteettömäksi. - Noudata ehdottomasti turvallisuusohjeita, kun työskentelet jännitteellisten osien parissa.

Saat parhaan vastaanottotuloksen ja pitkän ulottuman, kun mittausjohtimen (punainen) ja paluujohtimen (musta) välinen silmukka on mahdollisimman suuri. Tällöin voisi käyttää apuna esim. jatkokaapelia, ks. kuva j. Järjestely on erityisen hyödyllinen, jos on työskenneltävä jännitteisten osien parissa. Mittaus- ja paluujohtimen etäisyyden tulee olla vähintään 2 m. Noudata samoin vinkkejä 2, 3 ja 6.

Vastaanottimen suositusasetus: Automaattinen paikannustoimintatila, ks. kohta 5B.

Vinkki 10: Paluujohtimen (musta) voi liittää myös nollajohtimeen (N). Silloin mittaus- ja paluujohtimen tulisi olla samassa virtapiirissä.

7C Kaksinapainen käyttö (yhteinen lähtö- ja paluujohdin)

Nämä mittaukset voi tehdä oikein kytketyissä virtapiireissä (ilman vikakohtia). Lähetin kytketään tässä kah- teen saman kaapelin johtimeen. Lähettimen korkeataajuussignaali menee lähtö- ja paluujohtimen kautta takaisin anturille. Mittaukset voi tehdä jännitteisenä ja jännitteettömänä.

Paikantamissyvyys on maksimissaan 0,5 m saakka ja riippuu ympäröivästä mareriaalista.

Vinkki 11: Jännitteen alaisissa mittauksissa voi erottaa yksittäiset vaiheet (L1, L2, L3) esim. pistorasioita, lamppurasioita, valokytkimiä jne.

• Turvallisuussyistä tulisi mittauspiiri kytkeä jännitteettömäksi.
  – Noudata ehdottomasti turvallisuusohjeita, kun suoritat mittauksia jännitteellisten osien parissa.
• Ylimääräiset maajohtimet ja kaapelin eristeet pienentävät ulottumaa (metallikannet, metallikannattimet jne.).

Esimerkkejä yksinapaisesta käytöstä

7C-1 Oikosulun paikantaminen

• Kytke mittauspiiri jännitteettömäksi.
• Oikosulkuvastuksen tulee olla alle 20 ohmia. Tämän voi selvittää yleismittarilla. Jos vastus > 20 ohmia, voi mahdollinen vika löytyä johtokatkoksen hakumenettelyllä, ks. kohta 7B-2.

Kytke lähetin oikosuljettavaan johtimeen ja kytke virta päälle. Kytke sen jälkeen vastaanottimeen virta päälle ja aloita haku. Vastaanotin tunnistaa signaalin oikosulkukohtaan saakka, ks. kuva k. Sovita vastaanottimen herkkyys ja lähettimen ulostuloteho vaiheittain, kunnes olet paikantanut oikosulun.

Vastaanottimen suositusasetus: Manuaalinen haku, minimimiherkkyys, ks. kohta 5C.

- Mittaukset suoritetaan jännitteisenä! Noudata ehdottomasti turvallisuusohjeita.

– Sulakekaapin kannen saa poistaa vain sähköalan ammattilainen.

Kytke lähetin vaihejohtimeen ja nollajohtimeen (N). Kytke vastaanottimeen virta päälle ja aloita haku. Seuraa samalla varokealustan signaalia, ks. kuva l. Sovita vastaanottimen herkkyys ja lähettimen ulostuloteho vaiheitain, kunnes olet paikantanut sulakkeen. Pääsääntöisesti paikantamisen tarkkuus riippuu asennuksen vaatimuksista (automaattisulakkeet, sulaketyypit jne.)

Vastaanottimen suositusasetus: Manuaalinen paikantaminen, minimiherkkyys, ks. kohta 5C.

Vinkki 12: Seuraa sulaketta paikantaessasi numeerisen tarkkuusnäytön lukuja. Korkein arvo näytetään paikannettavan sulakkeen lähellä.

Vinkki 13: Käännä vastaanotinta 90° pituusakselin ympäri tai muuta laitteen sijaintia vaaka- tai pystysuunnassa, jotta laite voi mukauttaa itsensä eri automaattisulaketyyppien mukaan, koska niillä käämi asennettu eri tavoin sulaketyypistä riippuen.

Vinkki 14: Paras tulos saadaan, kun mitataan suoraan liitännästä.

Vinkki 15: Tämän mittauksen voi tehdä myös jännitteettömänä. Olosuhteista riippuen voidaan saada kohdistettua yksiselitteisempiä tuloksia.

8 Laitteen muita toimintoja

– Näytön valaistuksen voi tarpeen vaatiessa kytkeä sekä lähetimeen että vastaanottimeen, ks. kohta 1.
– Vastaanottimessa on myös kohdevalo. Kohdevalo sammuu automaattisesti 1 min kuluttua. Mittausteknisistä syistä kohdevaloa ei saa kytkeä mittauksen aikana päälle / pois päältä verkkojännitettä tunnistettaessa (NCV).
– Vastaanottimen äänimerkin voi kytkeä pois toiminnasta, ks. kohta 1.

Tekniset tiedot

Lähetin CableTracer TX
Ulostulosignaali	125 kHz
Nimellisjännite	12 – 250 V
Mittausalue	12 – 400 V AC/DC
Taajuusalue	0 – 60 Hz
Ylijänniteluokka	CAT III 300 V, Saasteluokka 2
Virtalähde	1 x 9V Block, IEC LR6, Alkali
Automaattinen sammutus	n. 1 h0
Käyttölämpötila	°C – 40 °C
Säilytyslämpötila	-20 °C – 60 °C
Käyttökorkeus	2000 m
Paino Sis. pariston	n. 200 g
Mitat (l x k x s)	68 x 130 x 32 mm
Vastaanotin CableTracer RECV
Mittausalue:
Jännitteenhaku	0 – 0,4 m Mittaussyvyys
Yksinapainen mittaus	0 – 2 m Mittaussyvyys
Kaksinapainen mittaus	0 – 0,5 m Mittaussyvyys
Virtalähde	1 x 9 V Block, IEC LR6, Alkali
Automaattinen sammutus	n. 10 min
Käyttölämpötila	0 °C – 40 °C
Säilytyslämpötila	-20 °C – 60 °C
Käyttökorkeus	2000 m
Paino Sis. pariston	n. 240 g
Mitat (l x k x s)	59 x 192 x 37 mm

Tekniset muutokset mahdollisia. 07.2010

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info
