Produkttype	Universelt og fleksibelt sett med linjedetektorer med sender og mottaker
Merke	Laserliner
Modell	CableTracer Pro
Kategori	Måleutstyr
Sendermål (L x H x D)	68 x 130 x 32 mm
Mottakermål (L x H x D)	59 x 192 x 37 mm
Vekt sender (batteri inkludert)	ca. 200 g
Vekt mottaker (batteri inkludert)	ca. 240 g
Strømforsyning sender	1 stk 9 V batteri type IEC 6LR61 alkalisk
Strømforsyning mottaker	1 stk 9 V batteri type IEC 6LR61 alkalisk
Nominell spenning	12 – 250 V
Måleområde spenning	12 – 400 V AC/DC
Sendefrekvens	125 kHz
Overspenningskategori	CAT III 300 V
Måledybde (spenningssøk)	0 – 0,4 m
Måledybde (unipolar)	0 – 2 m
Måledybde (bipolar)	0 – 0,5 m
Hovedfunksjoner	Kabelsporing, sikringslokalisering, kortslutningsdeteksjon, søk etter kabelbrudd, deteksjon av vann- og varmerør, identifisering av ledere, berøringsfri nettspenningsdeteksjon
Vedlikehold og rengjøring	Beskytte mot fuktighet og væsker; rengjøre og tørke før bruk; oppbevare på et tørt sted
Sikkerhet	Bruk kun til tiltenkt formål; ikke bruk i CAT IV; følg sikkerhetsanvisningene for spenninger > 25 V AC eller 60 V DC
Reservedeler og reparerbarhet	Batterier kan skiftes av brukeren; andre reservedeler er ikke spesifisert
Generell informasjon	I samsvar med EU-standarder; skal resirkuleres i henhold til WEEE-direktivet; bruksanvisning tilgjengelig på flere språk

Ofte stilte spørsmål - CableTracer Pro Laserliner

Hvordan bruker jeg unipolar søkemodus?

Koble senderen til linjen som skal måles og til jord. Sett mottakeren i manuell modus med maksimal følsomhet. Følg lydsignalet og den digitale visningen. Dybden kan nå 2 m.

Hvordan oppdager jeg en kortslutning?

Slå av strømmen til kretsen. Koble senderen til de kortsluttede lederne. Bruk mottakeren i manuell modus med minimal følsomhet. Signalet stopper ved kortslutningspunktet.

Hvordan skifter jeg batteri?

Koble instrumentet fra alle strømkilder. Åpne batteridekselet på baksiden av enheten. Bytt batteriet med et nytt 9 V alkalisk (IEC 6LR61) og vær oppmerksom på polariteten.

Hva gjør jeg hvis enheten ikke slår seg på?

Sjekk batteriet: bytt det hvis batteriikonet for lavt batteri vises. Forsikre deg om at polariteten er riktig. Hvis problemet vedvarer, kontakt kundeservice.

Hva er maksimal deteksjonsdybde?

I unipolar modus opptil 2 m. I bipolar modus opptil 0,5 m. For berøringsfri spenningssøk opptil 0,4 m. Dybden avhenger av omkringliggende materiale.

Kan jeg bruke enheten mens den er under spenning?

Ja, opptil 400 V AC/DC, men følg sikkerhetsanvisningene nøye. Ikke jobb alene og bruk originale målekabler. Den innebygde spenningsdetektoren varsler ved farlig spenning.

Hvordan stiller jeg inn sendekoden?

Hold sendekodetasten inne, trykk så kort på PÅ/AV-knappen. Bruk kodeknappen til å velge en kode fra 1 til 7. Bekreft med PÅ/AV-knappen. Dette gjør at du kan bruke opptil 7 sendere.

Hva betyr NCV-visningen?

NCV står for 'nettspenningssøk'. Denne modusen oppdager spenningsførende ledninger uten sender. Stolpediagrammet og lyden indikerer avstanden til den spenningsførende kabelen.

Hvordan deaktiverer jeg lydsignalet?

På mottakeren, hold inne displaybelysningsknappen (knapp 20) i 2 sekunder. Indikatoren for deaktivert lydsignal vises.

Hvordan rengjør jeg enheten?

Rengjør med en tørr og myk klut. Ikke bruk slipende midler eller løsemidler. Beskytt enheten mot fuktighet og væsker. Tørk den før bruk hvis den er våt.

BRUKSANVISNING CableTracer Pro Laserliner

1 Tilslutningsbøsning rød +

2 Tilslutningsbøsning sort -

3 LC-display

9 Tilvalg: Måleklemme rød +

10 Tilvalg: Måleklemme sort –

7 Anvendelsesområder

I princippet er der tre områder:

7 Anvendelsesområder

7A Spændingssøgning

EU-bestemmelser og bortskaffelse

Les fullstendig gjennom bruksanvisningen og det vedlagte heftet „Garanti- og tilleggsinform asjon“. Følg anvisningene som gis der. Disse dokumentene må oppbevares trygt.

Funksjon / bruksområde

Universelt og fleksibelt ledningsdetektorsett med sender og mottaker - berøringsløs forfølgning av sendesignalet via mottaker.

– Lokaliserer elektriske ledninger, sikringer, vernebrytere, metalliske rør (v.eks. varmerør) og mye mer.
- Anvendes med eller uten nettspenning, inntil maks. 400V.
- Like- eller vekselspenningsindikering inntil maks. 400V
- Enpols søkefunksjon for optimal lednings- ob objektsøk i stor dybde.
- Topols søkefunksjon, for målrettet lokalisering av sikringer, kortslutninger og FI-vernebrytere.
– Høy sendefrekvens på 125KHz muliggjør nøyaktig og støysikker lokalisering, uten nettforstyrrelser.
- Takket være signalkoding er bruk av maks. 7 sendere og en mottaker mulig til arbeid i komplekse installasjoner
– Innebygget AC-spenningssøker registrerer og lokaliserer spenningsførende ledninger.
- Permanent AC-spenningsvarsel på senderen og mottakeren øker sikkerheten.
– Automatisk og manuell modus, for riktig innstilling på måleproblemet
- Integrert målepunktbelysning, gjennom lyseffektiv LED-belysning
- overspenningskategori CAT III (ifølge EN 61010-1, maks. 300V) og alle lavere kategorier. Apparatene og tilbehøret må ikke anvendes i overspenningskategori CAT IV (f.eks. på lavspennings-installasjonskilder).

Funksjonsprinsipp

Målingen foretas med en eller flere sendere og en mottaker. Senderen mater kodete signaler inn i ledningen som skal kontrolleres. Signalet er en modulert strøm som genererer et elektromagnetisk felt rundt lederen. Mottakeren registrerer dette feltet, dekoder det og kan dermed finne og lokalisere ledningene med det innmatede signalet.

Sikkerhetsinstrukser

• Apparatet skal utelukkende brukes i tråd med det fastsatte bruksområdet og de angitte spesifikasjonene.
• Bruk bare originale måleledninger. Disse må være i tråd med spennings-, kategori- og ampereverdiene til måleapparatet.
• Koble apparatet fra alle strømkilder før du åpner batteridekslet.
  – Unngå å arbeide alene.
• Ta kun tak i apparatet med håndtakene. Måle-spissene må ikke berøres under målingen.

• Hvis apparatet er vætet med fuktighet eller andre ledende rester, må det ikke arbeides under spenning. Fra en spenning på 25 V AC hhv. 60 V DC vil fuktighet øke faren for livstruende strømstøt. Rengjør og tørk apparatet før anvendelsen. Ved utendørs bruk må du sørge for at apparatet kun benyttes under egnede værforhold og eventuelt iverksette egnede vernetiltak.

• Ved spenninger over 25 V AC hhv. 60 V DC skal det utvises ekstra forsiktighet. Hvis du kommer i kontakt med elektriske ledere under slike spenninger, kan du bli utsatt for livstruende strømstøt.
  – Vær særlig forsiktig fra den det tidspunktet det 50V displayet til sender TX lyser opp.

• Apparatet skal ikke benyttes i omgivelser med ledende partikler eller i områder hvor det kan oppstå spontan ledeevne som følge av fukt (f.eks. Kondensering).
• Sørg for at du ikke arbeider alene når du ufører målinger i farlig nærhet av elektriske anlegg, og følg instruksjonene fra en kvalifi sert elektrofagmann.
• Før måling må du forvisse deg om at området som skal testes (f.eks. en ledning), testapparatet og det aktuelle tilbehøret (f.eks. en tilkoblingskabel) er i feilfri stand. Test apparatet på kjente spenningskilder (f.eks. en 230 V-stikkontakt ved AC-testing eller et bilbatteri ved DC-testing). Apparatet må umiddelbart tas ut av bruk ved feil på en eller fl ere funksjoner.
• Ikke bruk senderen i kontinuerlig drift, men bare under den egentlige måletiden. Etter en måling må senderen fjernes fra målkretsen.
• Apparatet må ikke brukes i omgivelser med eksplosive gasser eller damp.
• Beskytt apparatet mot forurensning og skader og oppbevar det på et tørt sted.
• Apparatet skal ikke utsettes for fukt eller væsker. Ved utendørs bruk må du sørge for at apparatet kun benyttes under egnede værforhold og eventuelt iverksette egnede vernetiltak.
  – Det må ikke foretas konstruksjonsmessige endringer på apparatet.
• Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
  – Følg sikkerhetsforskriftene for fagmessig bruk av apparatet fra lokale og nasjonale myndigheter.

Symboler

Advarsel mot farlig elektrisk spenning: Gjennom ubeskyttede, spenningsførende komponenter inne i huset kan det utgå en vesentlig fare for at personer utsettes for elektrisk sjokk.

Advarsel mot et farested

Beskyttelsesklasse II: Testapparatet er utstyrt med en forsterket eller dobbelt isolering.

CAT III

Overspenningskategori III: Driftsmidler i faste installasjoner og situasjoner der det stilles spesielle krav til driftsmiddelets pålitelighet og funksjonsdyktighet, f.eks. brytere i faste installasjoner og apparater for industriell bruk som er kontinuerlig tilkoblet en fast installasjon.

Jordingspotensial

Viktige instrukser som under alle omstendigheter må overholdes

1 Betegnelse

1 2 3 4 5 6 7 8 9 1 11 12

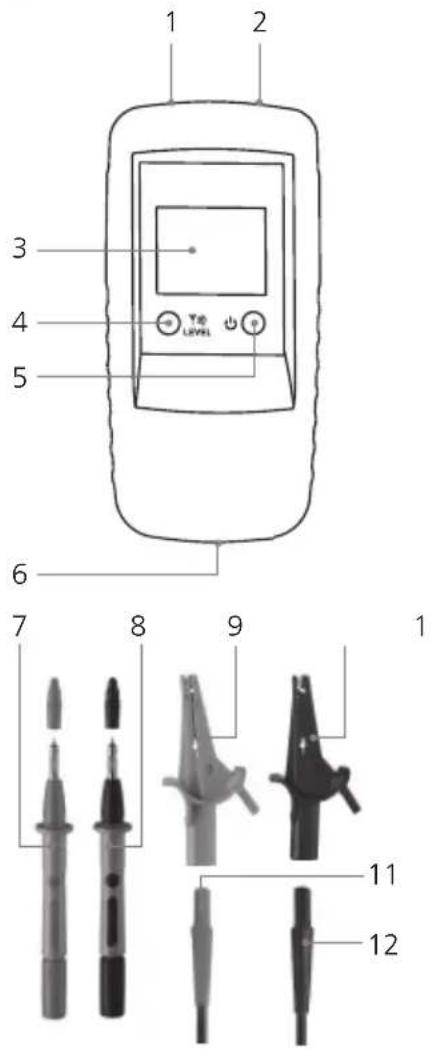

Sender TX

1 Kontakt rød +

2 Kontakt sort –

3 LC-display

4 Knapp sendekode: Innstilling Utgangseffekt Sendesignal / Belysning LC-display (trykk i 2 sek. / Innstilling av sendekode

5 PÅ / AV knappAV: Trykk i 2 sekunder

6 Batterirom (bakside)

7 Målespiss rød +

8 Målespiss sort –

9 alternativ: Måleklemme rød +

10 alternativ: Måleklemme sort –

E Display utgangseffekt sen- designal (nivå I, II, III)

13 14 15 16 17 20 21 MODE 18 19 22 23 158 NO

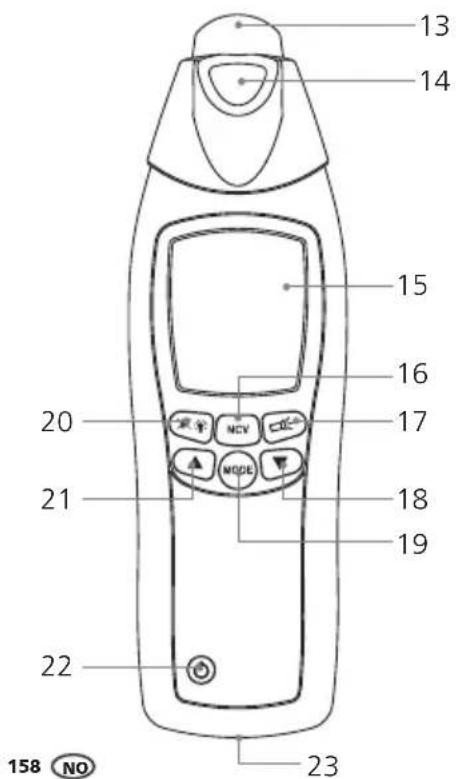

Mottaker RECV

13 Sensorhode

14 Lommelykt

15 LC-display

16 Omkopling målemodus: Ledningssøk (SIG) / Nettspenningssøk (NCV)

17 PÅ / AV knapp lommelykt

18 Reduksjon av ømfi ntligheten

19 Omkopling manuell søkemodus / automatisk søkemodus

20 Belysning LC-display / innkopling eller utkopling av signaltone (trykkes 2 sek.)

21 ∅kning av ømfi ntligheten

22 PÅ / AV knapp – AV: Trykk i 2 sekunder

23 Batterirom (bakside)

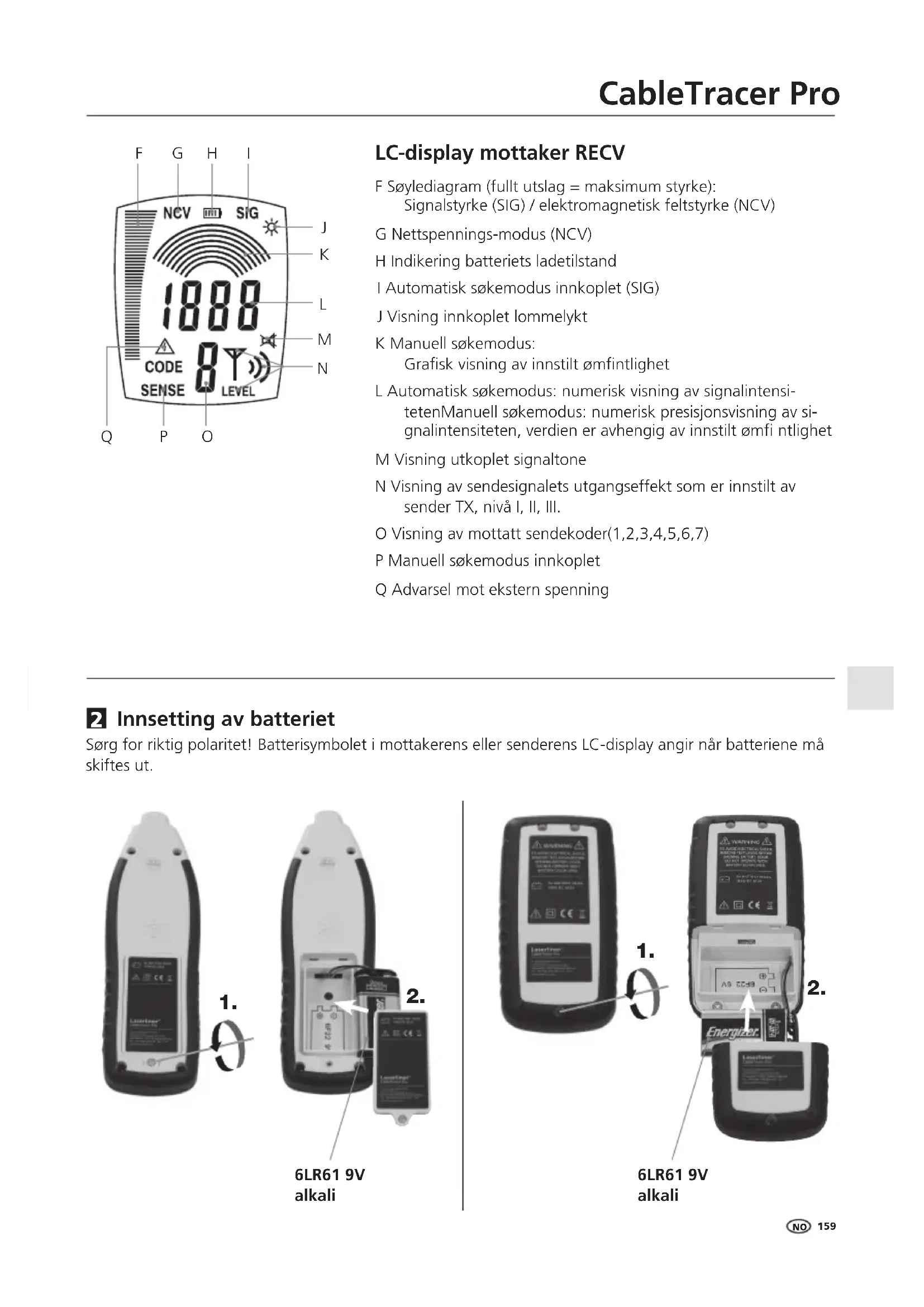

F Søylediagram (fullt utslag = maksimum styrke): Signalstyrke (SIG) / elektromagnetisk feltstyrke (NCV)

G Nettspennings-modus (NCV)

H Indikering batteriets ladetilstand

I Automatisk søkemodus innkoplet (SIG)

J Visning innkoplet lommelykt

K Manuell søkemodus: Grafisk visning av innstilt ømfintlighet

L Automatisk søkemodus: numerisk visning av signalintensitetenManuell søkemodus: numerisk presisjonsvisning av signalintensiteten, verdien er avhengig av innstilt ømfi ntlighet

M Visning utkoplet signaltone

N Visning av sendesignalets utgangseffekt som er innstilt av sender TX, nivå I, II, III.

O Visning av mottatt sendekoder(1,2,3,4,5,6,7)

P Manuell søkemodus innkoplet

Q Advarsel mot ekstern spenning

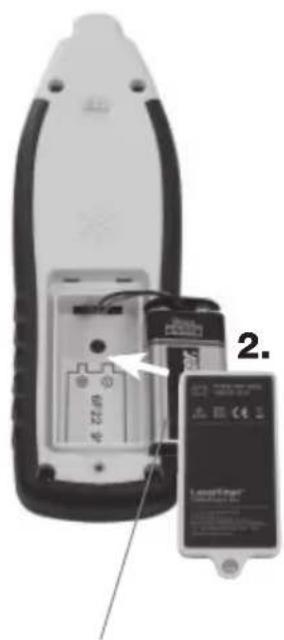

2 Innsetting av batteriet

Sørg for riktig polaritet! Batterisymbolet i mottakerens eller senderens LC-display angir när batteriene må skiftes ut.

Latentaser Lateralizer 05 1.

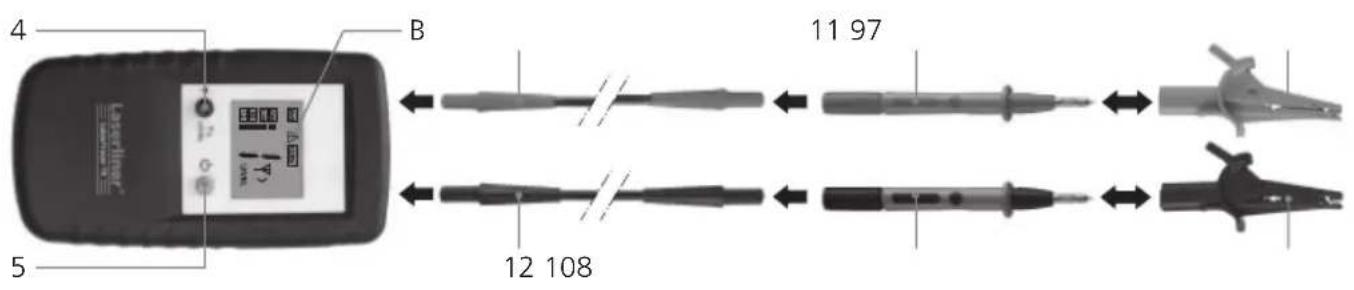

Kople kablene til instrumentet. Sørg for riktig polaritet når dette gjøres! Slå på apparatet med PÅ / AVknappen (5). Avhengig av applikasjonen kan signalets utgangsledning stilles inn med sendekodeknappen (4): Nivå 1 = minste effekt; nivå 3 = største effekt. ∅kningen fra minste til største effekt fører til en utvidelse av rekkevidden til mottaker RECV på omtrent det femdobbelte.

Dersom det foreligger en ekstern spenning, vises spenningsstørrelsen og varselsymbolet (B) i LC-displayet. I tillegg til dette vises sendekoden. For å slå på belysningen til LC-displayet, må senderkodeknappen (4) trykkes i ca. 2 sek. For å slå av instrumentet, må PÅ / AV-knappen holdes trykket i ca. 2 sek. Instrumentet kan drives både spenningsførende og spenningsløst og er bestandig mot overspenninger inntil 400 V.

4 B 11 97 5 12 108

• Overhold under alle omstendigheter sikkerhetsinstruksene når det arbeides under spenning.
• Alarmen mot ekstern spenning (B) som er integrert i senderen kan ikke erstatte en kontroll for å sikre at instrumentet er uten spenning!

4 Sender TX Innstilling av sendekode

Hvis bare én sender er i bruk, er det ikke nødvendig å omstille sendekoden. Hvis det blir arbeidet med mer enn én sender, må sendekoden innstilles. For å gjøre dette, slå av instrumentet og hold sendekodeknappen (4) trykket og trykk kort på PÅ / AV-knappen (5). Trykk deretter på sende-kode-knappen og definer ønsket kode. Instrumentene som er i bruk må alle innstilles på forskjellige sendekoder. Med PÅ / AV-knappen lagres innstillingen, og instrumentet slås på. Totalt har man 7 forskjellige signalkoder til utvalg.

Mottaker RECV: Innstilling av mottaksmodus

! Mottakerens integrerte alarm mot ekstern spenning (Q) kan ikke være noen erstatning for en kontroll for å sikre spenningsløsheten!

Registrering av nettspenning

Denne modus fungerer uten sender og aktiveres med knapp 16. I LC-displayet vises «NCV». Her kan det søkes etter spenningsførende ledninger.

Den elektromagnetiske feltstyrken vises som et søylediagram. Det ekstra akustiske mottakssignalet angir vha. tonens høyde hvor langt borte den spenningsførende kabelen befinner seg. Jo høyere tonen er, desto nærmere befinner den spenningsførende kabelen seg. Hvis det foreligger en ekstern spenning, signaliseres dette gjennom varselsymbolet (Q).

Q

Automatisk søkemodus

Denne modusen arbeider bare med senderen og er aktiv etter at instrumentet er slått på og angis i LC-displayet med «SIG». Her foretar instrumentet den automatiske innstillingen av ømfintligheten for å oppnå optimale måleresultater. Med modusknappen kan denne innstillingen velges.

Signalstyrken vises som søylediagram og kan avleses numerisk. I tillegg til dette angir det ekstra akustiske mottakssignalet vha. tonens høyde hvor langt borte den spenningsførende kabelen befinner seg. Jo høyere tonen er, desto nærmere befinner ledningen som det letes etter seg. Den mest nøyaktige lokaliseringen av ledningen er det den numeriske presisjonsvisningen som står for.

Sendekoden som overføres fra senderen og sendesignalets utgangseffekt vises også. Hvis det foreligger en ekstern spenning, signaliseres dette gjennom varselsymbolet (Q).

Manuell søkemodus

Denne modusen arbeider bare med senderen og velges med «mode» knappen. I LC-displayet vises «SENSE». ∅mfi ntligheten kan man stille inn med piltastene: 1 bue = maksimum ømfintlighet; 8 buer = minimum ømfintlighet. En reduksjon av ømfi ntligheten er formålstjenlig når måleområdet skal avgrenses mer nøyaktig.

Signalstyrken defi neres også via senderens utgangsledning. Derfor skal sendernivået også stilles inn for å tilpasse den ønskede ømfi ntligheten.

Signalstyrken vises som søylediagram og kan avleses nøyaktig

numerisk. I tillegg til dette angir det ekstra akustiske mottakssignalet vha. tonens høyde hvor langt borte den spenningsførende kabelen befinner seg. Jo høyere tonen er, desto nærmere befinner ledningen som det letes etter seg. Den mest nøyaktige lokaliseringen av ledningen er det den numeriske presisjonsvisningen som står for.

Sendekoden som overføres fra senderen og sendesignalets utgangseffekt vises også. Hvis det foreligger en ekstern spenning, signaliseres dette gjennom varselsymbolet (Q).

6 Forberedelse av målinger

Prinsipielt kan målingen gjennomføres på ledninger som er spenningsløse eller som står under spenning. Mottakerens mottaksområde er som regel større när det arbeides uten spenning. Senderen forsynes alltid med strøm via det innebygde batteriet.

• Målingene skal alltid gjennomføres på ledninger som er satt i strømløs tilstand.
• Hvis det arbeides under spenning, må under alle omstendigheter sikkerhetsinstruksene overholdes.

Når det arbeides under spenning, kan faselederen defineres med senderen. For å gjøre dette, koples den sorte kabelen (-) til jordingsledningen og den røde kabelen (+) til lederen som skal måles. Det dreier seg om faselederen dersom det vises en spenning i displayet og varselsymbolet vises (eksempel a). Dersom dette ikke vises, er det nøytrallederen N (eksempel b) eller driftsspenningen foreligger ikke, eller jordingsledningen er koplet feil til.

Dersom det allerede foreligger en feilstrøm i målekretsen, kan FI / RCD vernebryteren utløses av senderens tilleggsstrøm.

Av sikkerhetsmessige grunner bør senderen bare koples til fra fasen mot nøytrallederen (eksempel c) når det arbeides under spenning. Hvis derimot senderen koples til fra fasen mot jordinglsedningen (eksempel d), så må det kontrolleres om jordingsledningen er korrekt jordet og fungerer trygt. Hvis dette ikke skulle være tilfelle, kan alle deler som står i forbindelse med jorden stå under spenning.

Under kontrollen av jordingsledningens funksjonssikkerhet må de relevante sikkerhetsforskriftene fra de lokale eller nasjonale myndigheter overholdes.

7 Bruksområder

Prinsipielt finnes det tre områder:

A. Applikasjon med mottaker: Søk av spenningsførende ledninger.
B. Enpolede applikasjoner med sender og mottaker: Målinger med adskilt tilførsels- og returleder, se bilde d og bilde e i kapittel 7B.
C. Topolede applikasjoner med sender og mottaker: Målinger med felles tilførsels- og returleder i

7 Bruksområder

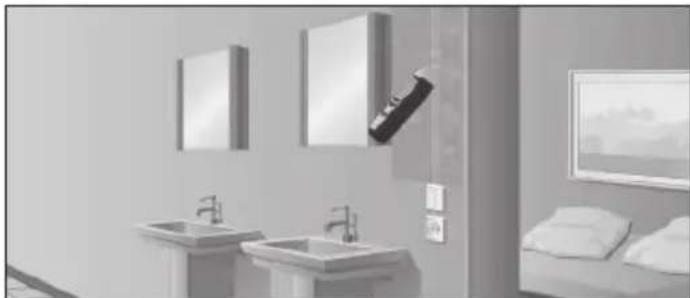

7A Spenningssøk

Slå på mottakeren og skift over til nettspenningsmodus. Nå fi nner instrumentet spenningsførende ledninger, og man kan forfølge hvordan en spenningsførende ledning løper. Senderen behøves ikke til dette. Se også kapittel 5A i denne sammenheng.

7B Enpolede applikasjoner (adskilte tilførsels- og returledere)

Her blir senderen koplet til kun én leder i en kabel med flere ledere. Via denne lederen strømmer da senderens høyfrekvenssignal. Returlederen er jordingen, i optimalt tilfelle jordingsledningen eller en annen god jordingsforbindelse. Lokaliseringsdybden er maksimum 2 m og er avhengig av det tilgrensende materialet.

!

– Senderens sendesignal må være godt jordet for å oppnå optimale søkresultater.
– Ved arbeid underspenning må under alle omstendigheter sikkerhetsinstruksene tas til følge.

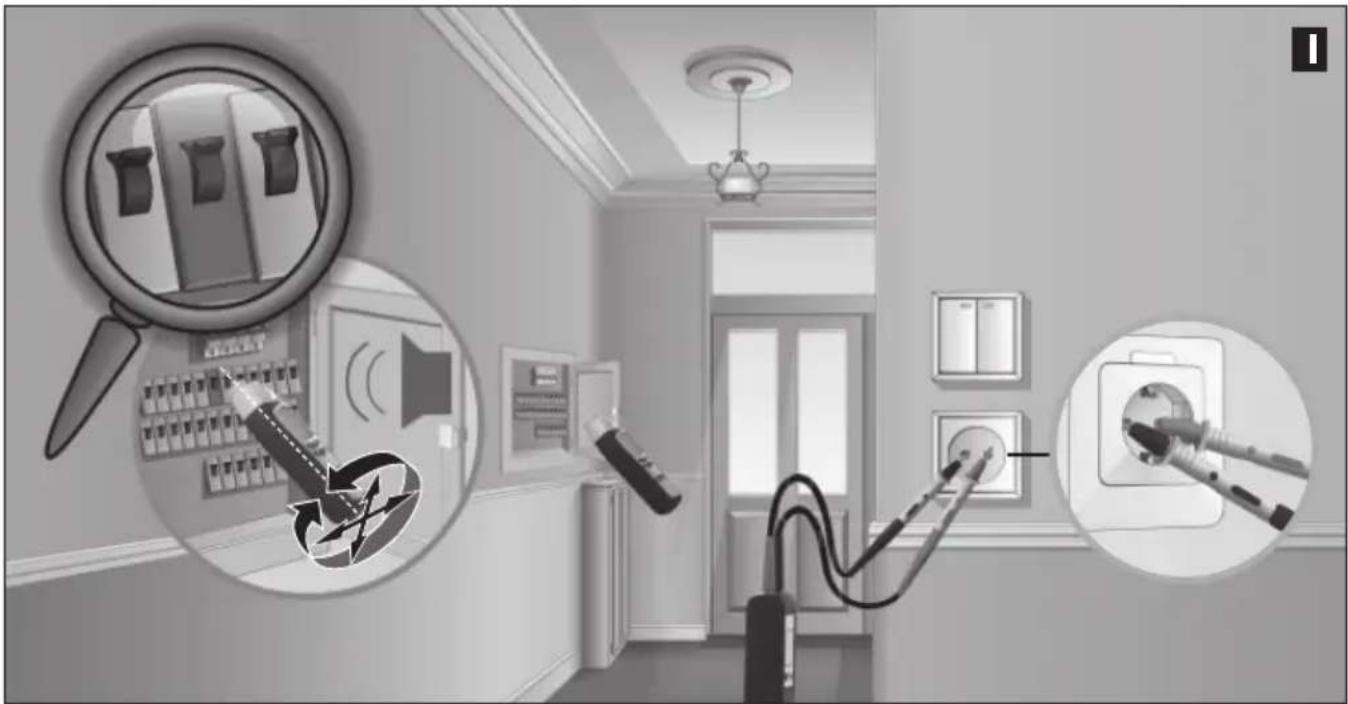

Eksempler på enpolede applikasjoner

7B-1 Forfølge ledninger / søke stikkontakt

!

• Sett målekretsen i spenningsløs tilstand.
  – Tilførselsledningens innmatede sendesignal kan overføres til andre ledninger så snart den løper parallelt med tilførselsledningen over lengre strekninger.
• For å oppnå større rekkevidder, kan det være tilrådelig å skille ledningen som skal måles fra den øvrige målekretsen.

Kople senderen til ledningen som skal måles og jordingsledningen, se bilde d i kapittel 6. Slå deretter på mottakeren og begynn søket. Anbefalt innstilling på mottakeren: Manuell søkemodus, maksimum ømfi ntlighet, se kapittel 5C.

Tips 1: Som alternativ til jordingsledningen kan eksempelvis også en radiator tjene som jording, se bilde e. Hvis dette gjøres, må det påses at radiatoren er korrekt jordet.

Tips 2: Med hjelp av signaltonen, søylediagrammet og den numeriske presisjonsvisningen er det

lett å forfølge ledningsforløpet. Dersom ledningsforløpet skal registreres nøyaktig, bør ganske enkelt de stedene markeres der den numeriske presisjonsvisningene viser de høyeste verdiene.

Tips 3: Rekkevidden øker med det femdobbelte dersom senderens utgangseffekt økes fra nivå 1 til nivå 3.

Tips 4: For bedre å kunne lokalisere ledningen, kan det være lurt også å gjorde parallelle ledninger.

Ved denne applikasjonen kan man anvende to sendere. Den andre senderen er ikke med i settet og er tilgjengelig som tilbehør. Still senderne inn på forskjellige sendekoder og kople til ledningen som skal måles samt jordingsledningen, se bilde f og kapittel 4 og 6. Slå deretter på mottakeren og søk ledningens forløp. Stedet der ledningen er brutt befinner seg nøyaktig midt mellom de to viste sendekodeverdiene i LC-displayet. Se også tips 1 til 3.

Anbefalt innstilling på mottaker: Manuell søkemodus, maksimum ømfintlighet, se kapittel 5C.

Tips 5: Feilstedet kan lokaliseres systematisk ved å justere mottakerens ømfintlighet og senderens utfangs-effekt.
Tips 6: For å oppnå optimale resultater, bør også alle de ledningene jordes som ikke brukes til målingen. Dette gjelder spesielt for alle ubenyttede enkeltledere i flertrådede kabler og mantelledninger. Hvis disse ikke jordes, kan det oppstå såkalte krysstaler av det innmatede signalet (gjennom kapasitive og induktive koplinger). Stedet der feilen foreligger kan da ikke lengre lokaliseres tilstrekkelig.
Tips 7: Feilsøkningen ved elektriske gulv utføres på lignende måte. Her må det passes på at det ikke finnes jordete skjermfolier over varmetrådene I dette tilfellet må de eventuelt skilles fra jordingsforbindelsen.

Når det arbeides med en sender, kan stedet der ledningen er brutt ikke bestemmes så nøyaktig på grunn av en mulig krysstale fra det elektromagnetiske feltet, se bilde g i denne sammenheng. I dette tilfellet angir mottakeren sendesignalet etter ledningsbruddet med et synkende signal. Bruddet befi nner seg på det stedet der signalet begynner å synke.

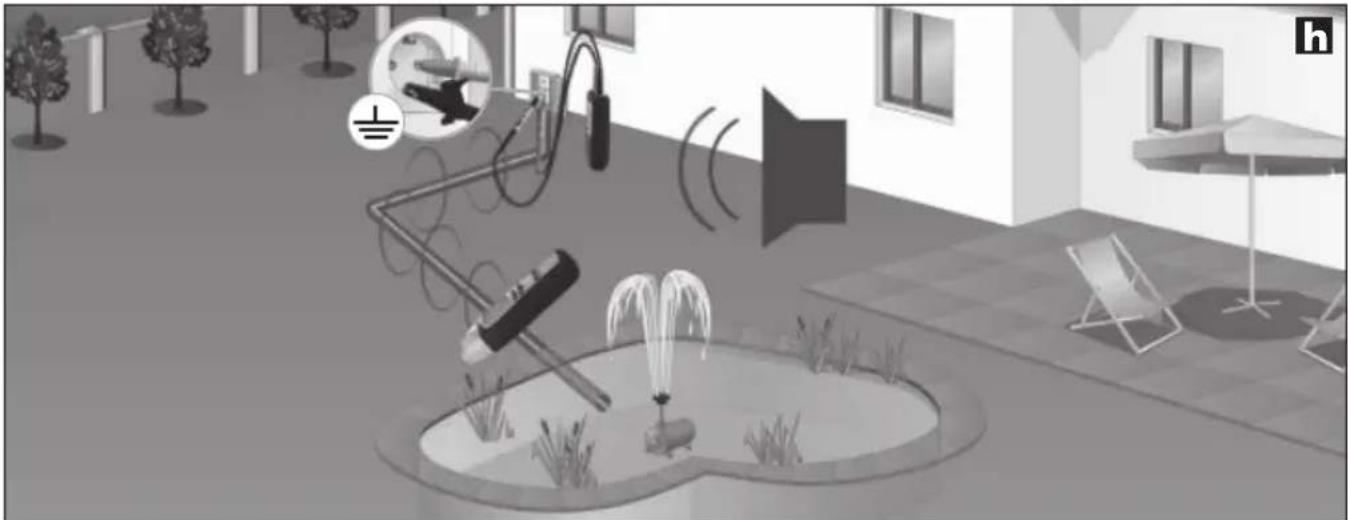

7B-3 Lokalisering av leder i jordingsområdet

- Sett målekretsen i spenningsløs tilstand.

Kople senderen til ledningen som søkes og jordingsledningen og slå den på. Pass på at sløyfen mellom ledningen som søkes (rød) og jordingen (sort) er så stor som mulig. Hvis avstanden skulle være for liten, kan mottakeren ikke lengre lokalisere signalet med tilstrekkelig rekkevidde. Se også tips 2 og 3 samt applikasjon 7B-6 på den neste siden i denne sammenheng. Anbefalt innstilling på mottaker: Automatisk søkemodus, se kapittel 5B.

Tips 8: For å øke mottakerens rekkevidde, innstilles den maksimale utgangseffekten på senderen, se kapittel 3.

Tips 9: Hold øye med søylediagrammet på mottakeren mens du søker. Dette endrer seg sterkt når mottakeren skyves over ledningen det søkes etter. Displayet har maksimum utslag når instrumentet befinner seg direkte over ledningen.

7B-4 Lokalisering av varme- og vannrør

• Sett målekretsen i spenningsløs tilstand.
• Varmerørene må være skilt fra jordingsforbindelsen. Hvis ikke, kan mottakeren ikke lokalisere sendesignalet med maksimum rekkevidde.

Anbefalt innstilling på mottaker: Automatisk søkemodus, se kapittel 5B.

7B-5 Lokalisering av ikke-ledende installasjonsrør

• For kabelkanaler settes de øvrige ledningene som befinner seg i røret i strømløs tilstand og forbindelse med et jordingspotensial.
• Sett målekretsen i spenningsløs tilstand.

Før en kabelsonde (kobbertråd) eller en trekktråd i det ikke-ledende installasjonsrøret. Kople senderen med den røde kabelen (+) til sonden og den sorte kabelen (-) til et jordingspotensial og slå den på. Slå deretter på mottakeren og begynn søket. Nå kan mottakeren finne installasjonsrørets forløp med hjelp av sonden. Se også tips 3. Anbefalt innstilling på mottaker: Automatisk søkemodus, se kapittel 5B.

7B-6 Lokalisering av ledere på utilgjengelige steder

• Sett målekretsen i spenningsløs tilstand.
• Ved arbeid under spenning må under alle omstendigheter sikkerhetsinstruksene overholdes.

Beste mottaksresultater og dermed høyere rekkevidder oppnår mottakeren når sløyfen mellom måleledningen (rød) og returlederen (sort) er så stor som mulig. Dette kan man eksempelvis oppnå ved bruk av en skjøteledning, se bilde j. Denne anordningen er særlig formålstjenlig når det skal arbeides under spenning. Måle- og returleder bør ha en minimums avstand på 2 m. Se også tips 2, 3 og 6.

Anbefalt innstilling på mottaker: Automatisk søkemodus, se kapittel 5B.

7C Topolete applikasjoner (felles tilførsels- og returleder)

Disse målingene kan gjennomføres i strømkretser som er korrekt tilkoplet (uten feilpunkter). Her blir senderen koplet til to ledere i felles kabel. Senderens høyfrekvente signal går via tilførsels- og returlederen tilbake til giveren. Målingen kan utføres spenningsførende og spenningsløst.

Lokaliseringsdybden er på maksimum 0,5 m og er avhengig av tilgrensende material.

Tips 11: Ved målinger under spenning kan de enkelte fasene (L1, L2, L3) skjelnes fra hverandre, f.eks. ved stikkontakter, lampeholdere, lysbrytere etc.

• Av sikkerhetsgrunner bør målekretsen svære satt i spenningsfri tilstand.
• Ved målinger under spenning må under alle omstendigheter sikkerhetsinstruksene overholdes.
• Ekstra jordingsledninger og avskjerminger i kabelen reduserer mottakerens lokaliseringsdybde (metalldeksler, metallrammer.).

Eksempler på enpolede applikasjoner

Kople senderen til den kortsluttede lederen og slå den på. Slå deretter på mottakeren og begynn søket. Mottakeren registrerer signalet frem til korslutningspunktet, se bilde k. Mottakerens ømfintlighet og senderens utgangseffekt tilpasses skritt for skritt, inntil kortslutningen er lokalisert.

Anbefalt innstilling på mottakeren: Manuell søkemodus, minimums ømfintlighet, se kapittel 5C.

- Måling under spenning! Overhold under alle omstendigheter sikkerhetsinstruksene.

– Tildekkingen av sikringsboksen må kun fjernes av utdannede elektrikere.

Kople senderen til faselederen og nøytrallederen (N), slå på mottakeren og begynn søket. Forfølg signalet i underfordeleren, se bilde I. Mottakerens ømfintlighet og senderens utgangseffekt tilpasses skritt for skritt, inntil sikringen er lokalisert.

Prinsipielt er nøyaktigheten av lokaliseringen av sikringene avhengig av de forskjellige installasjonsbetingelsene (RCD automater, sikringstyper etc.).

Anbefalt innstilling på mottakeren: Manuell søkemodus, minimum ømfintlighet, se kapittel 5C.

Tips 12: Ved lokaliseringen av sikringen må det holdes øye med tallene på den numeriske presisjonsvisningen. Den høyeste verdien dukker opp i nærheten av sikringen som søkes.

Tips 13: Drei mottakeren 90° rundt lendeaksen eller endre den horisontale og vertikale posisjonen for å tilpasse instrumentet til forskjellige sikringsautomater som disponerer over forskjellige montasjeposisjoner for magnetspolene.

Tips 14: De beste resultatene oppnår man når det måles direkte på tilkoplingene.

Tips 15: Denne målingen kan også gjennomføres uten spenning. Avhengig av installasjonsbetingelsene kan man eventuelt oppnå entydigere resultater.

8 Ytterligere av instrumentets funksjoner

– Ved dårlige lysforhold kan displaybelysningen slås på både på senderen og på mottakeren, se kapittel 1.
- Mottakeren er i tillegg utstyrt med en lommelykt. Denne lommelykten slår seg automatisk av etter ett minutt. Av måletekniske grunner skal lommelykten ikke slås på og av under målingen ved lokalisering av nettspenning (NCV).
- Det akustiske signalet kan deaktiveres på mottakeren, se kapittel 1.

Tekniske data

Sender CableTracer TX
Utgangssignal	125 kHz
Nominell spenning	12 – 250V
Måleområde	12 – 400V AC/DC
Frekvensområde	0 – 60 Hz
Overspenningskategori	CAT III 300V, tilsmussingsgrad 2
Strømforsyning	1 x 9V blokk, IEC LR6, Alkali
Automatisk utkopling	ca. 1 time
Arbeidstemperatur	0°C – 40°C
Lagertemperatur	-20°C – 60°C
Driftshøyde	2000 m
Vekt inkl. batteri	ca. 200 g
Mål (B x H x D)	68 x 130 x 32 mm
Mottaker CableTracer RECV
Måleområder:
Spenningssøk	0 – 0,4 m måledybde
Enpolet måling	0 – 2 m måledybde
Topolet måling	0 – 0,5 m måledybde
Strømforsyning	1 x 9V blokk, IEC LR6, Alkali
Automatisk utkopling	ca. 10 minutter
Arbeidstemperatur	0°C – 40°C
Lagertemperatur	-20°C – 60°C
Driftshøyde	2000 m
Vekt inkl. batteri	ca. 240 g
Mål (B x H x D)	59 x 192 x 37 mm

Det tas forbehold om tekniske endringer. 07.2010

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på: www.laserliner.com/info
