BRUKSANVISNING AC-tiveMaster PD Laserliner

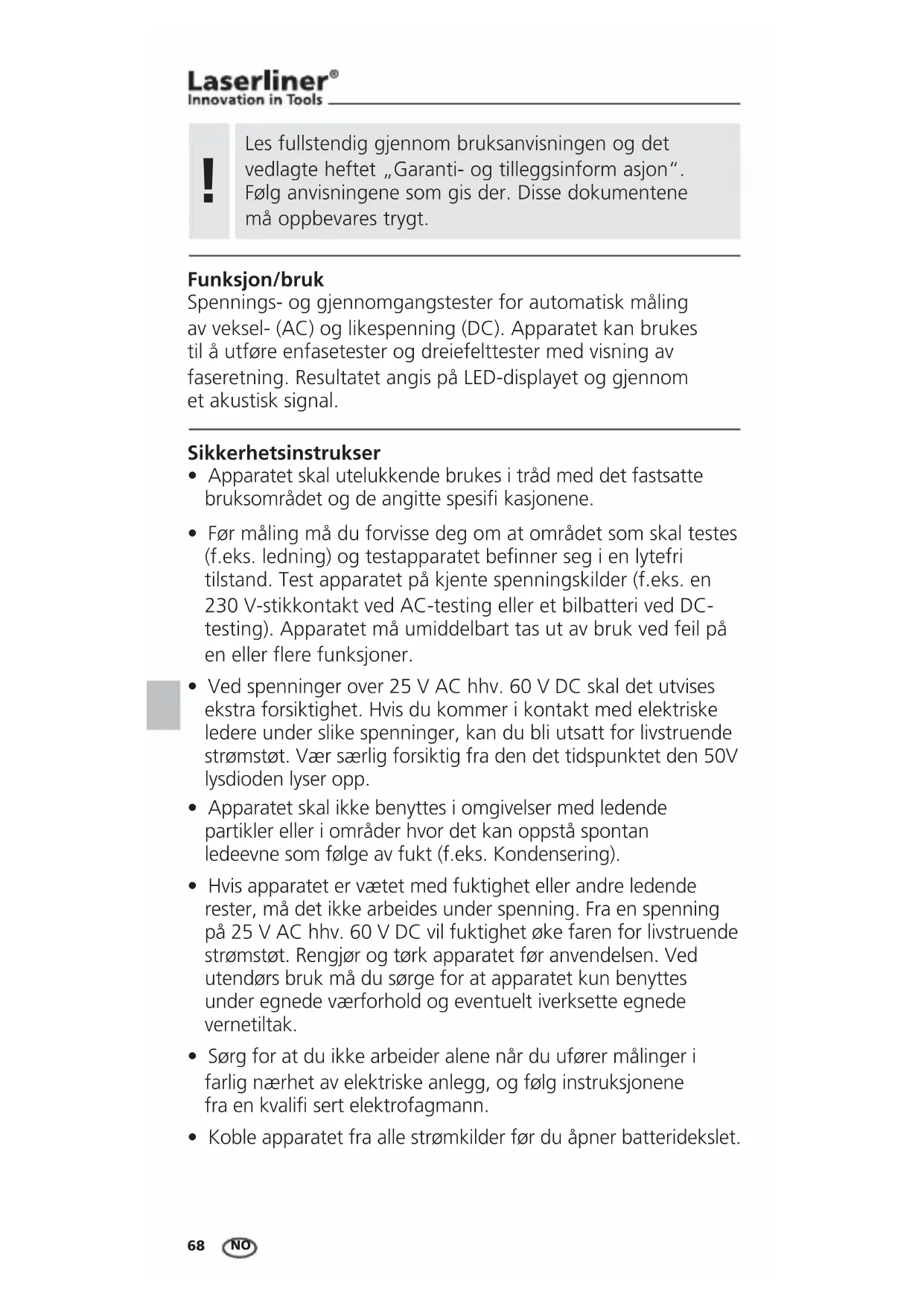

Les fullstendig gjennom bruksanvisningen og det vedlagte heftet „Garanti- og tilleggsinform asjon“. Følg anvisningene som gis der. Disse dokumentene må oppbevares trygt.

Funksjon/bruk Spennings- og gjennomgangstester for automatisk måling av veksel- (AC) og likespenning (DC). Apparatet kan brukes til å utføre enfasetester og dreiefelttester med visning av faseretning. Resultatet angis på LED-displayet og gjennom et akustisk signal. Sikkerhetsinstrukser

• Apparatet skal utelukkende brukes i tråd med det fastsatte bruksområdet og de angitte spesiÖ kasjonene.

• Før måling må du forvisse deg om at området som skal testes (f.eks. ledning) og testapparatet befinner seg i en lytefri tilstand. Test apparatet på kjente spenningskilder (f.eks. en 230 V-stikkontakt ved AC-testing eller et bilbatteri ved DC- testing). Apparatet må umiddelbart tas ut av bruk ved feil på en eller flere funksjoner.

• Ved spenninger over 25 V AC hhv. 60 V DC skal det utvises ekstra forsiktighet. Hvis du kommer i kontakt med elektriske ledere under slike spenninger, kan du bli utsatt for livstruende strømstøt. Vær særlig forsiktig fra den det tidspunktet den 50V lysdioden lyser opp.

• Apparatet skal ikke benyttes i omgivelser med ledende partikler eller i områder hvor det kan oppstå spontan ledeevne som følge av fukt (f.eks. Kondensering).

• Hvis apparatet er vætet med fuktighet eller andre ledende rester, må det ikke arbeides under spenning. Fra en spenning på 25 V AC hhv. 60 V DC vil fuktighet øke faren for livstruende strømstøt. Rengjør og tørk apparatet før anvendelsen. Ved utendørs bruk må du sørge for at apparatet kun benyttes under egnede værforhold og eventuelt iverksette egnede vernetiltak.

• Sørg for at du ikke arbeider alene når du ufører målinger i farlig nærhet av elektriske anlegg, og følg instruksjonene fra en kvaliÖ sert elektrofagmann.

Symboler Advarsel mot et farested Advarsel mot farlig elektrisk spenning: Gjennom ubeskyttede, spenningsførende komponenter inne i huset kan det utgå en vesentlig fare for at personer utsettes for elektrisk sjokk. Beskyttelsesklasse II: Testapparatet er utstyrt med en forsterket eller dobbelt isolering. Overspenningskategori III: Driftsmidler i faste installasjoner og situasjoner der det stilles spesielle krav til driftsmiddelets pålitelighet og funksjonsdyktighet, f.eks. brytere i faste installasjoner og apparater for industriell bruk som er kontinuerlig tilkoblet en fast installasjon. Overspenningskategori IV: Apparater vestemt til bruk på eller i nærheten av innmatning i den elektriske installasjonen av bygninger, sett fra hovedfordeleren og i retning av nettet, f.eks. elektrisitetsteller, vernebryter mot overstrøm og rundstyreapparater.

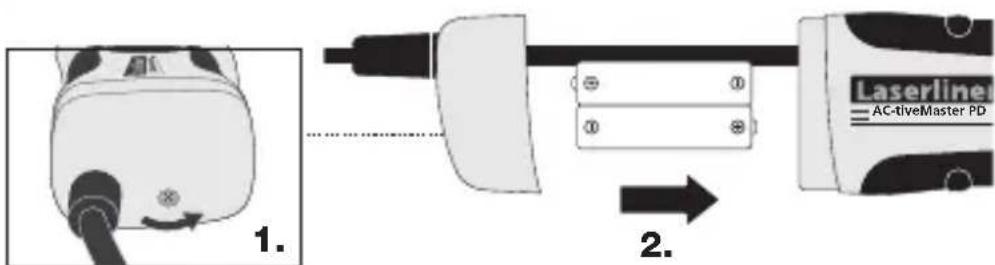

Innsetting av batterier

Apparatet er klart til bruk umiddelbart etter at batteriene er satt inn. Den har ingen separat på/av-bryter og er således alltid aktiv. Fra en målespenning på 50V arbeider apparatet i nøddrift også uten batteri.

Funksjonstest/selvtest

• Test spenningstesteren på kjente spenningskilder

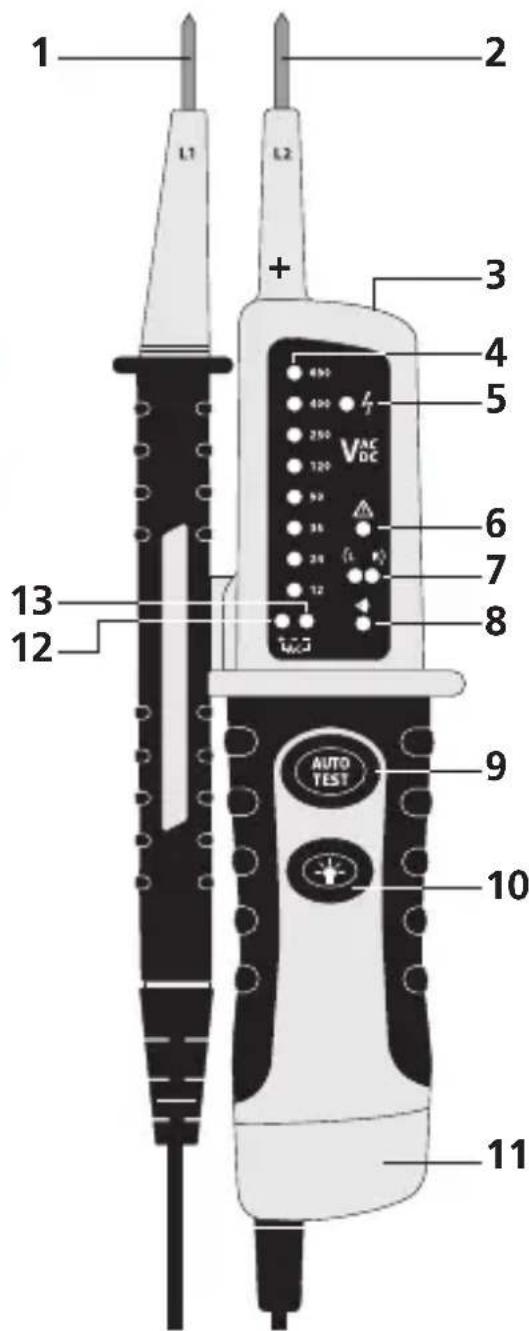

• Lag forbindelse mellom målespissene (1) og (2). LED-en for gjennomgangstest (8) lyser, og du hører et lydsignal.

• Ved detektering av ytterlederen ved hjelp av enpolet fasetest kan ulike forhold (f.eks. isolert verneutstyr eller isolerte monteringssteder) påvirke visningsfunksjonen.

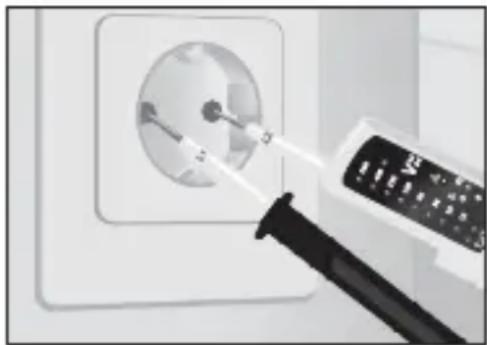

• Spenningstesteren aktiveres automatisk ved en spenning på 12 V og oppover og angir den målte spenningen ved hjelp av den aktuelle LED-en (4). Ta basisapparatet (+) i den høyre hånd og den andre testspissen (-) i venstre hånd. Før nå målespissene til kontaktene som skal testes (f.eks. ledning, stikkontakt, etc.). Enpolet fasetest er ikke egnet for å kontrollere at en forbindelse er strømløs. Til dette formålet må det utføres en topolet fasetest.

Trykk inn knappen 10 for å slå på lommelykten. Lyset slår seg automatisk av når du slipper knappen. Spenningstesteren må kalibreres og kontrolleres regelmessig, for å sikre måleresultatenes nøkaktighet. Vi anbefaler et kalibrerings- intervall på ett år. Fastsettelse av dreiefeltretningen

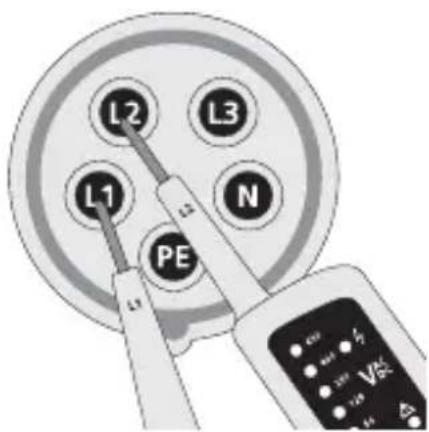

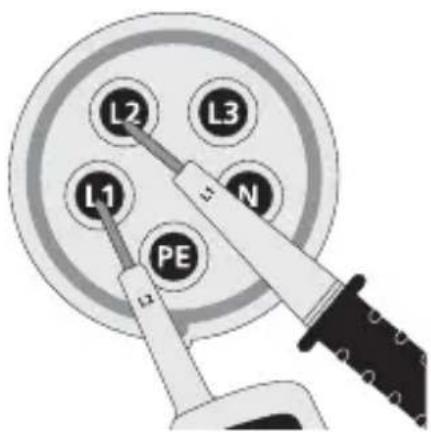

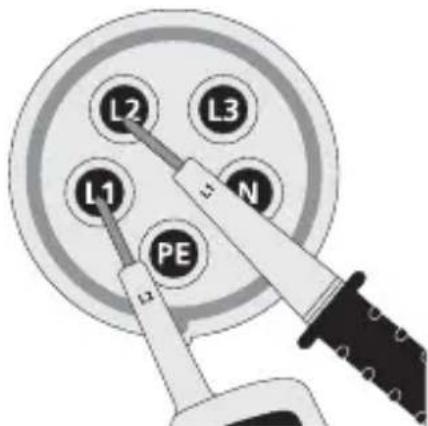

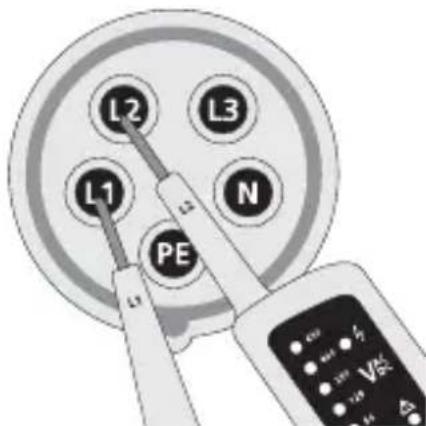

Dreiefelt høyre Lyser LED R (8), er antatt fase L1 også faktisk fase L1 og antatt fase L2 også faktisk fase L2. Dreiefelt venstre Lyser LED L (7), er antatt fase L1 faktisk fase L2 og antatt fase L2 faktisk fase L1. Bytt om testspissene og utfør en kontrolltest – motsatt symbol skal lyse.
