Producttype	Spanning- en doorgangstester
Merk	Laserliner
Model	AC-tiveMaster PD
Categorie	Meetapparatuur
Gebruik	Automatische meting van wisselspanning (AC) en gelijkspanning (DC), unipolaire fasetest, test van draaiveld
Weergave	LED (lichtgevende diodes) en geluidssignaal
Spanningsbereik	12, 24, 36, 50, 120, 230, 400, 690 V AC/DC
LED-resolutie	± 12, 24, 36, 50, 120, 230, 400, 690 V AC/DC
Identificatie	Automatische identificatie van spanning, polariteit en bereik
Unipolaire fasetest	100...690 V AC, 50/60 Hz
Doorgangstest	Weerstand < 300 Ω, teststroom 5 μA
Draaiveld	Weergave links/rechts (LED), 100...400 V AC, 50/60 Hz
Voeding	2 AAA-batterijen (LR03, alkaline) 1,5 V
Opgenomen stroom	Max. 30 mA / ca. 250 mW
Bedrijfstemperatuur	-10 °C tot 55 °C
Vochtigheid	Max. 85% relatieve vochtigheid
Overspanningscategorie	CAT III-1000V / CAT IV-600V
Vervuilingsgraad	2
Beschermingsgraad	IP64
Gewicht	220 g
Normen	EN 61243-3; EN 61326
Onderhoud en reiniging	Reinig met een droge, pluisvrije doek. Jaarlijks kalibreren.
Veiligheid	Dubbele isolatie (klasse II). Let op spanningen > 25 V AC of 60 V DC. Raak de meetpunten niet aan.

Veelgestelde vragen - AC-tiveMaster PD Laserliner

Hoe plaats ik de batterijen?

Open het deksel van het batterijvak en plaats 2 AAA-batterijen (LR03, alkaline) met inachtneming van de polariteit. Sluit het deksel. Het apparaat schakelt automatisch in.

Hoe voer ik een functietest uit?

Verbind de twee meetpunten met elkaar. De LED van de doorgangstest (nr. 8) moet oplichten en er klinkt een geluidssignaal. Druk vervolgens op de toets AUTOTEST (nr. 9): alle spannings-LED's (nr. 4) en de doorgangs-LED (nr. 8) moeten oplichten met een geluidssignaal als de test slaagt.

Hoe meet ik een spanning?

Houd het apparaat bij de handgrepen vast. Plaats de positieve meetsonde (nr. 2) op de fase en de negatieve sonde (nr. 1) op de nul of aarde. De LED's (nr. 4) geven de gemeten spanning aan. De tester wordt automatisch geactiveerd vanaf 12 V.

Hoe controleer ik de aanwezigheid van een fase (unipolaire test)?

Houd de meetsonde L2 (nr. 2) op de te testen geleider. L1 (nr. 1) blijft vrij. Als de LED van de unipolaire fasecontrole (nr. 5) oplicht, is er een wisselspanning aanwezig. Deze test werkt vanaf ongeveer 100 V AC. Het vervangt geen bipolaire controle voor spanningsloosheid.

Hoe bepaal ik de draairichting van het draaiveld?

Sluit op een driefasige stekker de sondes aan op L1 en L2. Als de LED R (rechts, nr. 7) oplicht, draait het veld naar rechts (L1 is correct L1). Als de LED L (links, nr. 8) oplicht, draait het veld naar links (L1 is in werkelijkheid L2). Voer een tegencontrole uit door de sondes om te keren: de tegenovergestelde LED moet oplichten.

Hoe gebruik ik de zaklamp?

Houd de toets Zaklamp (nr. 10) ingedrukt. De lamp (nr. 3) gaat aan en uit zodra u de toets loslaat.

Wat moet ik doen als het apparaat niet inschakelt?

Controleer of de batterijen correct zijn geplaatst en in goede staat zijn. Als er geen spanning wordt gedetecteerd, voer dan een functietest uit. Als de test mislukt, vervang de batterijen. Het apparaat werkt ook zonder batterijen vanaf 50 V in noodmodus, maar de unipolaire fasecontrole en de zaklamp vereisen batterijen.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Gebruik het apparaat alleen onder de gespecificeerde omstandigheden. Werk indien mogelijk niet alleen. Raak de meetsondes niet aan tijdens een meting. Koppel het instrument los voordat u het batterijvak opent. Wees bijzonder voorzichtig boven 25 V AC of 60 V DC. Gebruik het apparaat niet in een vochtige of geleidende omgeving.

Hoe vaak moet het apparaat worden gekalibreerd?

Een jaarlijkse kalibratie wordt aanbevolen om de meetnauwkeurigheid te garanderen. Laat het apparaat onderhouden door een gekwalificeerde technische dienst.

Hoe moet ik het apparaat aan het einde van zijn levensduur weggooien?

Dit product is een elektrisch apparaat en moet worden ingezameld en gerecycled volgens de Europese richtlijn DEEE. Gooi het niet bij het huishoudelijk afval. Verwijder de batterijen en recycle ze apart.

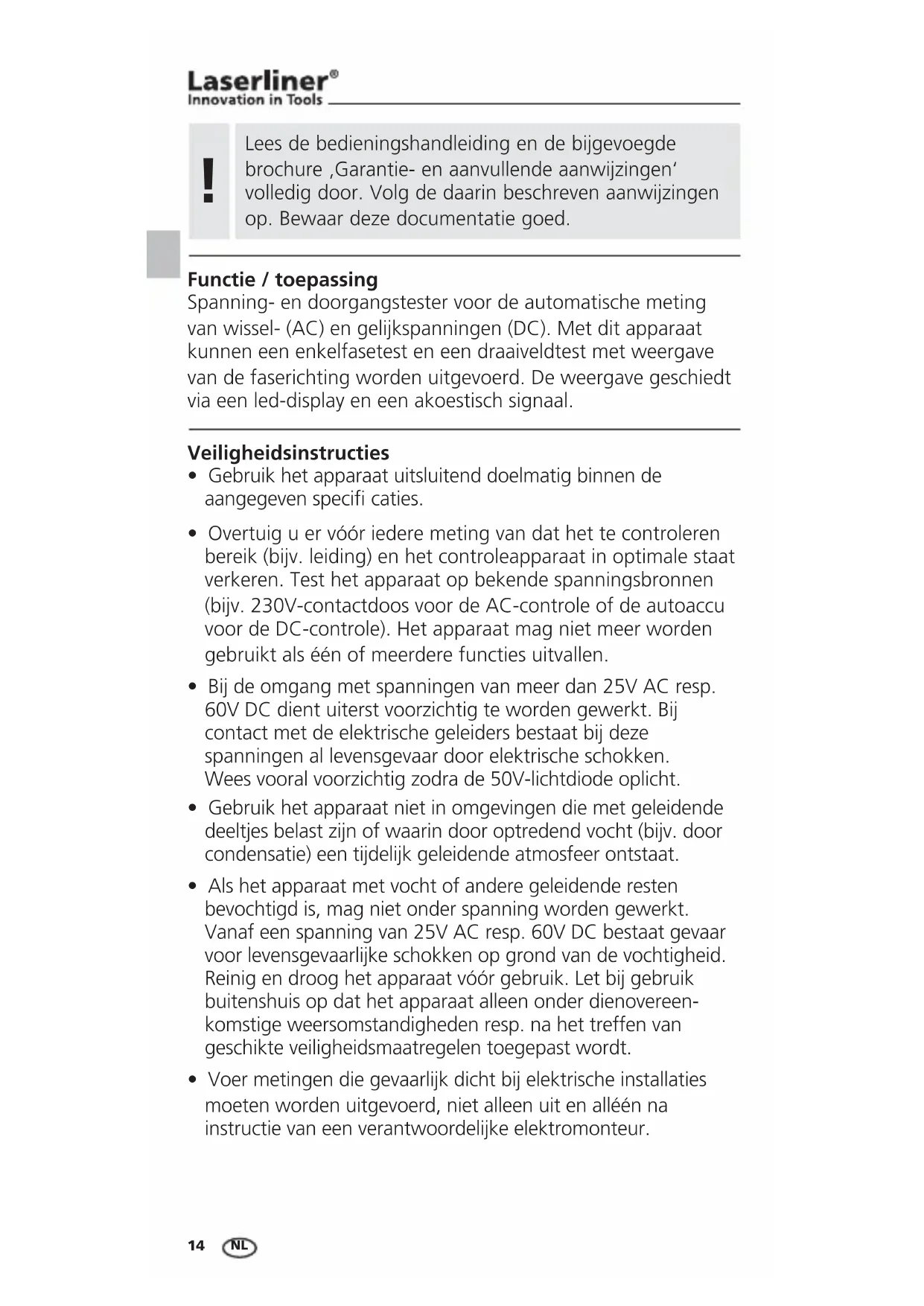

GEBRUIKSAANWIJZING AC-tiveMaster PD Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

Spanning- en doorgangstester voor de automatische meting van wissel- (AC) en gelijkspanningen (DC). Met dit apparaat kunnen een enkelfasetest en een draaiveldtest met weergave van de faserichting worden uitgevoerd. De weergave geschiedt via een led-display en een akoestisch signaal.

Veiligheidsinstructies

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specifi caties.
• Overtuig u er vóór iedere meting van dat het te controleren bereik (bijv. leiding) en het controleapparaat in optimale staat verkeren. Test het apparaat op bekende spanningsbronnen (bijv. 230V-contactdoos voor de AC-controle of de autoaccu voor de DC-controle). Het apparaat mag niet meer worden gebruikt als één of meerdere functies uitvallen.
• Bij de omgang met spanningen van meer dan 25V AC resp. 60V DC dient uiterst voorzichtig te worden gewerkt. Bij contact met de elektrische geleiders bestaat bij deze spanningen al levensgevaar door elektrische schokken. Wees vooral voorzichtig zodra de 50V-lichtdiode oplicht.
• Gebruik het apparaat niet in omgevingen die met geleidende deeltjes belast zijn of waarin door optredend vocht (bijv. door condensatie) een tijdelijk geleidende atmosfeer ontstaat.
• Als het apparaat met vocht of andere geleidende resten bevochtigd is, mag niet onder spanning worden gewerkt. Vanaf een spanning van 25V AC resp. 60V DC bestaat gevaar voor levensgevaarlijke schokken op grond van de vochtigheid. Reinig en droog het apparaat vóór gebruik. Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.

• Voer metingen die gevaarlijk dicht bij elektrische installaties moeten worden uitgevoerd, niet alleen uit en alléén na instructie van een verantwoordelijke elektromonteur.

• Vóór het openen van het batterijvakdeksel dient de stroom-toevoer naar het apparaat te worden onderbroken.

• Het apparaat mag niet langer dan 30 seconden tegen spanning worden aangelegd.
• Pak het apparaat alleen vast aan de handgrepen. De meetpunten mogen tijdens de meting niet worden aangeraakt.
• Werk bij voorkeur niet alleen.

Symbolen

Waarschuwing voor gevaarlijke elektrische spanning: door onbeschermde, spanning-voerende onderdelen in de behuizing bestaat gevaar voor elektrische schokken.

Waarschuwing voor een gevarenpunt

Veiligheidsklasse II: het controleapparaat beschikt over een versterkte of dubbele isolatie.

CAT III

Overspanningscategorie III: bedrijfsmiddelen in vaste installaties en voor toepassingen waarbij bijzondere vereisten aan de betrouwbaarheid en de beschikbaarheid van de bedrijfsmiddelen worden gesteld, bijv. schakelaars in vaste installaties en apparaten voor industriële toepassingen met constante aansluiting op de vaste installatie.

CAT IV

Overspanningscategorie IV: apparaten bedoeld voor de toepassing aan of in de buurt van de voeding in de elektrische installatie van gebouwen en vanaf de hoofdverdeler gezien in de richting van het net bijv. verbruiksmeter, overstroomschakelaar en stuureenheid voor dag- en nachtstroom

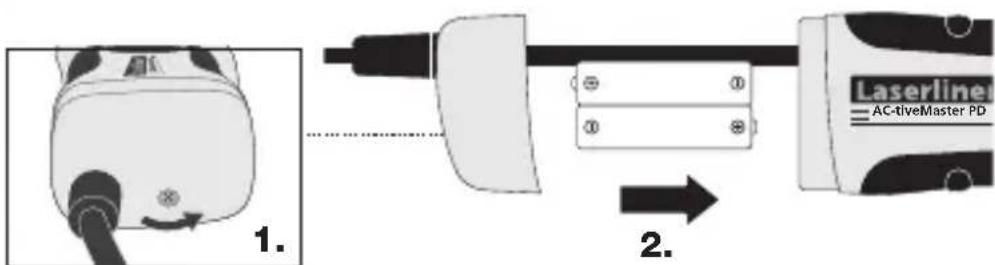

1 Plaatsen van de batterijen

1. 2. Laserline AC-tiveMaster PD

!

Het apparaat is direct na het plaatsen van de batterijen klaar voor gebruik. Het apparaat heeft geen aparte aan-/uitschakelaar en is dus altijd actief. Vanaf een meetspanning van 50 V werkt het apparaat in noodbedrijf ook zonder batterij.

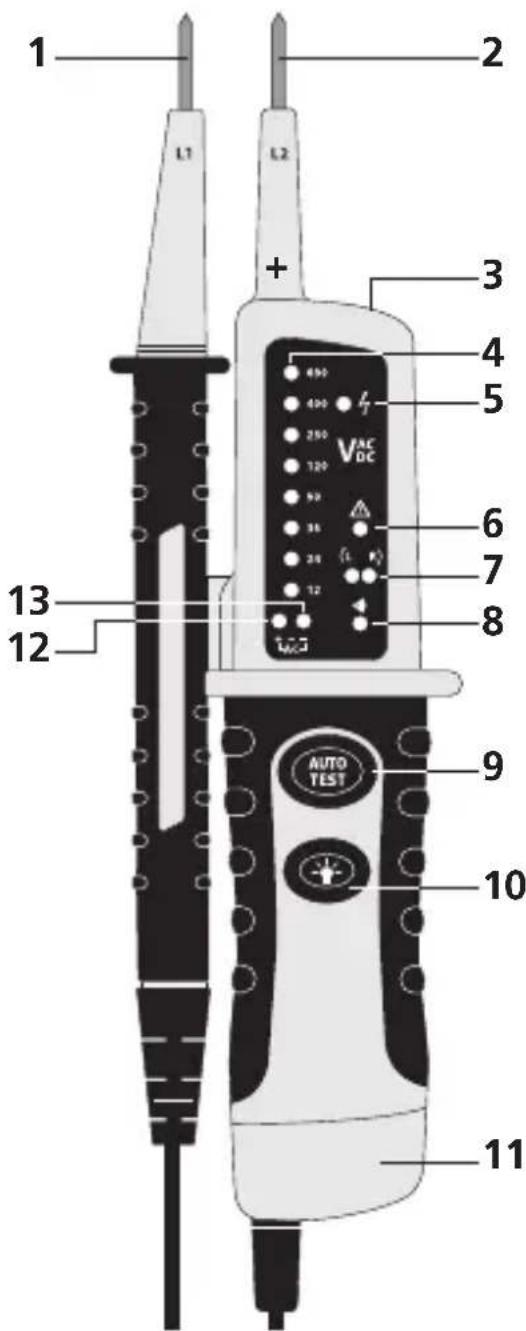

1 2 L1 L2 + 3 4 5 6 7 8 9 10 AUTO TEST 11 12 13

1 Meetpunt -
2 Meetpunt +
3 Zaklamp
4 Leds voor spanningsweergave
5 Led voor eenpolige fasetest
6 Spanningswaarschuwing > 50 V
7 Led voor draaiveld links / rechts
8 Led voor doorgang
9 Zelftest
10 Zaklamp aan / uit
11 Batterijvakje
12 Led voor +DC- spanning
13 Led voor -DC- spanning
12 + 13 Led voor AC- spanning

2 Functietest / zelftest

• Test de spanningtester op bekende spanningsbronnen
• Verbind de meetpunten (1) en (2). De led voor de doorgangstest (8) brandt en een signaal klinkt.
• Druk daarvoor op de toets 'AUTOTEST'. In geval van een succesvolle test branden alle leds (4) evenals de led voor de doorgangstest (8) en klinkt een signaal.

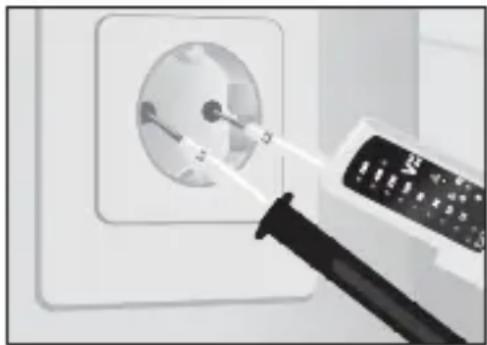

3 Spanningstest

Neem het basisapparaat (+) in de rechterhand en de tweede testpunt (-) in de linkerhand. Beweeg nu de meetpunt naar de te controleren kabel (bijv. leiding, contactdoos, enz.).

- De spanningtester is vanaf een spanning van 12 V automatisch actief en geeft de gemeten spanning aan door middel van de dienovereenkomstige led (4).

Eenpolige fasetest

• Raak met de meetpunt L2 de te controleren geleider aan, L1 blijft tijdens de meting vrij. Als de geleider onder wisselspanning staat, brandt de led (5).
• De eenpolige fasetest is alleen mogelijk als batterijen geplaatst zijn die in goede staat verkeren.
• De eenpolige fasecontrole kan worden uitgevoerd vanaf een wisselspanning van ca. 100 V AC.
• Bij de bepaling van de buitengeleider door middel van de eenpolige fasetest kan de weergavefunctie door bepaalde omstandigheden negatief worden beïnvloed (bijv. bij isolerende veiligheidskleding of op isolerende standplaatsen).

!

De eenpolige fasetest is niet geschikt voor de controle op spanningsvrijheid. Hiervoor is een tweepolige fasetest vereist.

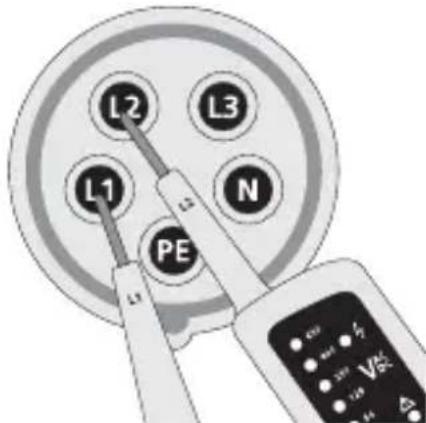

5 Bepaling van de draaiveldrichting

rechtsdraaiend veld

L2 L3 L1 N PE L1 Vcc Ucc Ucc Ucc

Als de led R (8) brandt, is de waarschijnlijke fase L1 de daadwerkelijke fase 1 en de waarschijnlijke fase 2 de daadwerkelijke fase 2.

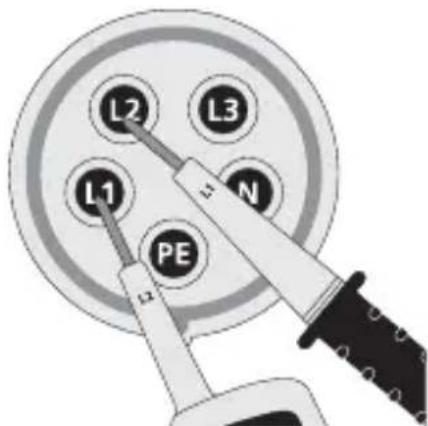

linksdraaiend veld

L2 L3 L1 N PE

Als de led L (7) brandt, is de waarschijnlijke fase L1 de daadwerkelijke fase 2 en de waarschijnlijke fase 2 de daadwerkelijke fase 1.

!

Bij de controleproef met verwisselde testpunten moet het tegenovergestelde symbool branden.

6 Zaklamp

Houd de toets 10 ingedrukt om de zaklamp in te schakelen. Het licht schakelt automatisch uit, zodra de toets weer wordt losgelaten.

7 Kalibratie

De spanningstester moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

CE —

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

Technische gegevens

Spanningsbereik	12, 24, 36, 50, 120, 230, 400, 690 V AC/DC
Ledresolutie ± 12, 24, 36, 50	120, 230, 400, 690 V AC/DC
Tolerantie -30%...0% van de afl eeswaarde
Spanningsherkenning automatisch
Polariteitsherkenning over het complete bereik
Bereiksherkenning automatisch
Aanspreektijd < 0,1s led
Frequentiebereik 50/60Hz
Automatische last (RCD/FI)	ja
Interne continubelasting ca. 2,1 W bij 600 V
Piekstroom 1s < 0,2 A / Is (5s) < 3,5 mA
Inschakelduur ED = 30s / 10 min.
Eenpolige fasetest
Spanningsbereik 100 ... 690 V AC
Frequentiebereik 50/60 Hz
Doorgangstest
Weerstandsbereik	< 300 Ω
Controlestroom	5 μA
Overspanningsbeveiliging	690 V AC/DC
Weergave van de draaiveldrichting
Spanningsbereik (leds)	100 ... 400 V
Frequentiebereik 50/60 Hz
Meetprincipe	tweepolige en contactelektrode
Voeding	2 x 1,5 V type AAA, LR03. akali
Stroomopname	max. 30 mA / ca. 250 mW
Arbeidstemperatuur	-10 °C ... 55 °C
Vochtigheid	max. 85 % relatieve luchtvochtigheid
Overspanningscategorie	CAT III - 1.000 V / CAT IV - 600 V
Verontreinigingsgraad	2
Beschermingsklasse	IP64
Gewicht	220 g
Controlenormen EN 61243-3; EN 61326

Technische veranderingen voorbehouden. 06.2010

!
