BEDIENUNGSANLEITUNG AC-tiveMaster PD Laserliner

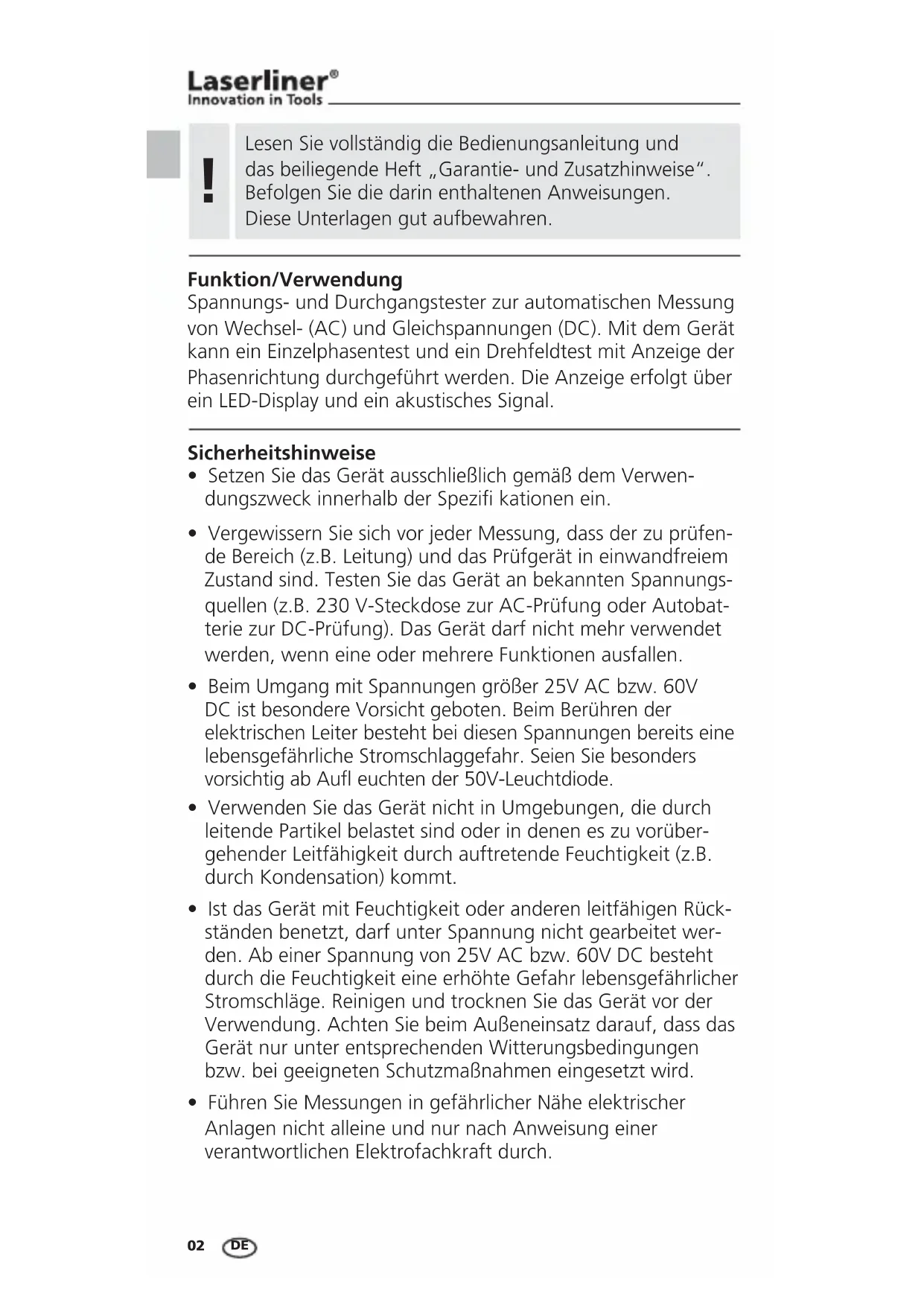

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Funktion/Verwendung Spannungs- und Durchgangstester zur automatischen Messung von Wechsel- (AC) und Gleichspannungen (DC). Mit dem Gerät kann ein Einzelphasentest und ein Drehfeldtest mit Anzeige der Phasenrichtung durchgeführt werden. Die Anzeige erfolgt über ein LED-Display und ein akustisches Signal. Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwen- dungszweck innerhalb der SpeziÖ kationen ein.

• Vergewissern Sie sich vor jeder Messung, dass der zu prüfen- de Bereich (z.B. Leitung) und das Prüfgerät in einwandfreiem Zustand sind. Testen Sie das Gerät an bekannten Spannungs- quellen (z.B. 230 V-Steckdose zur AC-Prüfung oder Autobat- terie zur DC-Prüfung). Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen.

• Beim Umgang mit Spannungen größer 25V AC bzw. 60V DC ist besondere Vorsicht geboten. Beim Berühren der elektrischen Leiter besteht bei diesen Spannungen bereits eine lebensgefährliche Stromschlaggefahr. Seien Sie besonders vorsichtig ab Au× euchten der 50V-Leuchtdiode.

• Verwenden Sie das Gerät nicht in Umgebungen, die durch leitende Partikel belastet sind oder in denen es zu vorüber- gehender Leitfähigkeit durch auftretende Feuchtigkeit (z.B. durch Kondensation) kommt.

• Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rück- ständen benetzt, darf unter Spannung nicht gearbeitet wer- den. Ab einer Spannung von 25V AC bzw. 60V DC besteht durch die Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge. Reinigen und trocknen Sie das Gerät vor der Verwendung. Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.

• Führen Sie Messungen in gefährlicher Nähe elektrischer Anlagen nicht alleine und nur nach Anweisung einer verantwortlichen Elektrofachkraft durch. Manual_AC-tiveMaster_Rev.0610_DE.indd 02 23.07.2010 13:49:09 UhrAC-tiveMaster PD

Symbole Warnung vor einer Gefahrenstelle Warnung vor gefährlicher elektrischer Spannung: Durch ungeschützte, spannungsführende Bauteile im Gehäuseinneren kann eine aus- reichende Gefahr ausgehen, Personen dem Risiko eines elektrischen Schlags auszusetzen. Schutzklasse II: Das Prüfgerät verfügt über eine verstärkte oder doppelte Isolierung. Überspannungskategorie III: Betriebsmittel in festen Installationen und für solche Fälle, in denen besondere Anforderungen an die Zuverlässigkeit und die Verfügbarkeit der Betriebsmittel gestellt werden, z.B. Schalter in festen Installationen und Geräte für in- dustriellen Einsatz mit dauerndem Anschluss an die feste Installation. Überspannungskategorie IV: Geräte für den Einsatz an oder in der Nähe der Einspeisung in die elektrische Installation von Gebäuden, und zwar von der Hauptverteilung aus in Richtung zum Netz hin gesehen, bestimmt, z.B. Elektrizitätszähler, Überstromschutzschalter und Rundsteuergeräte.

• Das Gerät muss vor dem Öffnen der Batteriefachabdeckung von allen Stromquellen getrennt werden.

• Das Gerät darf nicht länger als 30 Sekunden an Spannungen angelegt werden.

• Fassen Sie das Gerät nur an den Handgriffen an. Die Mess- spitzen dürfen während der Messung nicht berührt werden.

• Arbeiten Sie nach Möglichkeit nicht alleine. Manual_AC-tiveMaster_Rev.0610_DE.indd 03 23.07.2010 13:49:09 Uhr04

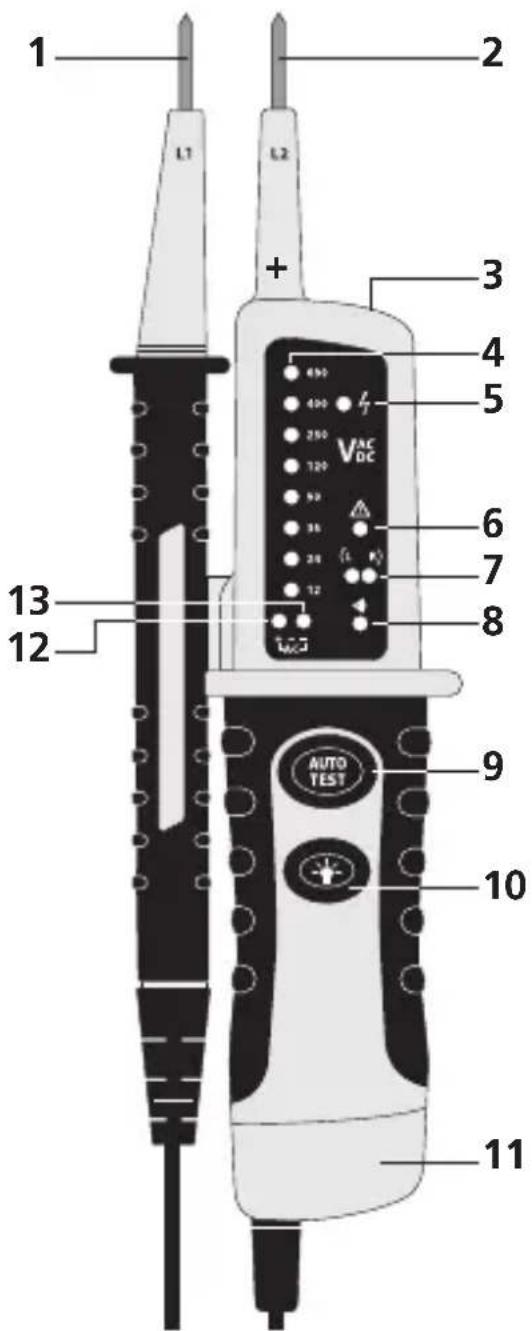

Meßspitze - Meßspitze + Taschenlampe LED`s für Spannungsanzeige LED für einpolige Phasenprüfung Spannungswarnung > 50V LED für Drehfeld links / rechts LED für Durchgang Selbsttest Taschenlampe Ein / Aus Batteriefach LED für +DC- Spannung LED für -DC- Spannung LED für AC- Spannung

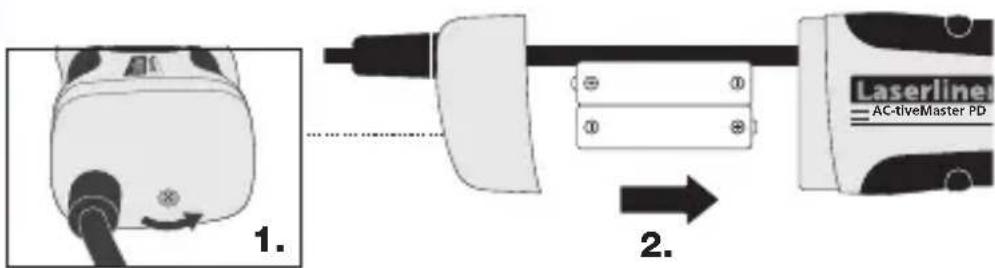

Einsetzen der Batterien

Das Gerät ist nach Einsetzen der Batterien direkt betriebsbereit. Es verfügt über keinen gesonderten Ein-/Aus-Schalter und ist somit immer aktiv. Ab einer Messspannung von 50V arbeitet das Gerät im Notbetrieb auch ohne Batterie.

Einpolige Phasenprüfung4 Spannungsprüfung

Funktionsprüfung / Selbsttest

• Testen Sie den Spannungsprüfer an bekannten Spannungs- quellen

• Verbinden Sie die Meßspitzen (1) und (2). Die LED für den Durchgangstest (8) leuchtet und ein Signal ertönt.

• Drücken Sie die Taste „AUTOTEST“. Bei erfolgreichem Test leuchten alle LED`s (4) und die LED für den Durchgangstest (8) auf und ein Signal ertönt.

• Kontaktieren Sie mit Messspitze L2 den zu testenden Leiter, L1 bleibt während der Messung frei. Wenn am Leiter eine Wechselspannung anliegt, leuchtet die LED (5).

• Die einpolige Phasenprüfung ist nur möglich, wenn Batterien eingelegt und in gutem Zustand sind.

• Die einpolige Phasenprüfung kann ab einer Wechsel- spannung von ca. 100V AC durchgeführt werden.

• Bei der Bestimmung des Außenleiters mittels der einpoligen Phasenprüfung kann die Anzeige-Funktion durch bestimmte Bedingungen beeinträchtigt werden (z.B. bei isolierenden Körperschutzmitteln oder an isolierten Standorten).

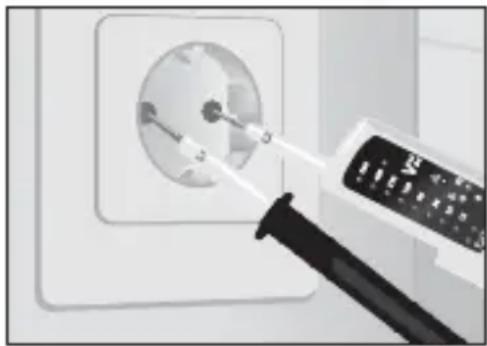

• Der Spannungsprüfer ist ab einer Spannung von 12 V automatisch aktiv und zeigt die gemessene Spannung durch die entsprechenden LED (4) an. Nehmen Sie das Basisgerät (+) in die rechte Hand und die zweite Prüfspitze (-) in die linke Hand. Führen Sie nun die Meßspitzen an die zu prüfenden Kontakte (z.B. Leitung, Steckdose, etc.). Die einpolige Phasenprüfung ist nicht zur Prüfung auf Spannungsfreiheit geeignet. Zu diesem Zweck ist die zweipolige Phasenprüfung erforderlich.

Taschenlampe Kalibrierung

Um die Taschenlampe einzuschalten, halten Sie die Taste 10 gedrückt. Das Licht schaltet sich automatisch wieder ab, sobald die Taste losgelassen wird. Der Spannungstester muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewähr- leisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Bestimmung der Drehfeldrichtung

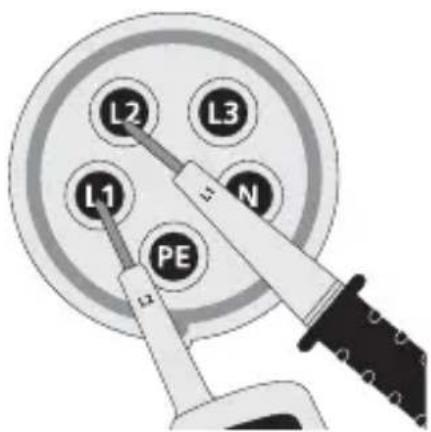

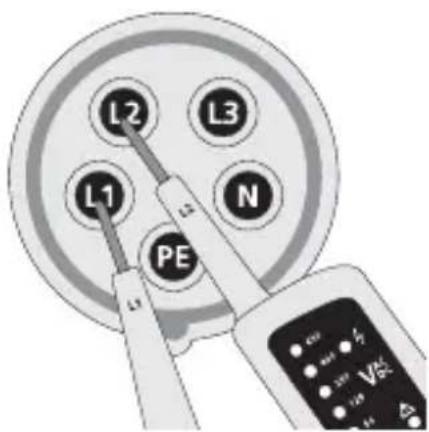

Rechtsdrehfeld Leuchtet die LED R (8) auf, ist die mutmaßliche Phase L1 die tatsächliche Phase L1 und die mutmaßliche Phase L2 die tatsächliche Phase L2. Linksdrehfeld Leuchtet die LED L (7) auf, ist die mutmaßliche Phase L1 die tatsächliche Phase L2 und die mutmaßliche Phase L2 die tatsächliche Phase L1. Bei der Gegenprobe mit vertauschten Prüfspitzen muss das entgegengesetzte Symbol leuchten.

EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info Manual_AC-tiveMaster_Rev.0610_DE.indd 06 23.07.2010 13:49:11 UhrAC-tiveMaster PD

Technische Änderungen vorbehalten. 06.10. Technische Daten Spannungsbereich 12, 24, 36, 50, 120, 230, 400, 690 V AC/DC LED Au× ösung ± 12, 24, 36, 50, 120, 230, 400, 690 V AC/DC Toleranz -30%…0% des Ablesewertes Spannungserkennung automatisch Polaritätserkennung gesamter Bereich Bereichserkennung automatisch Ansprechzeit < 0,1s LED Frequenzbereich 50/60Hz Automatische Last (RCD/FI)

Interne Grundlast ca. 2,1 W bei 600 V Spitzenstrom 1s < 0,2 A / Is (5s) < 3,5 mA Einschaltdauer ED = 30s / 10 min. Einpolige Phasenprüfung Spannungsbereich 100 ... 690 V AC Frequenzbereich 50/60Hz Durchgangsprüfung Widerstandsbereich < 300 Ć Prüfstrom 5ĉA Überspannungsschutz 690 V AC/DC Drehfeldrichtungsanzeige Spannungsbereich (LED‘s) 100 ... 400V Frequenzbereich 50/60Hz Messprinzip zweipolig und Berührungselektrode Stromversorgung 2 x 1,5 Typ AAA, LR03, Alkali Stromaufnahme max. 30 mA / ca. 250 mW Arbeitstemperatur -10°C ... 55°C Feuchtigkeit max. 85% relative Luftfeuchte Überspannungskategorie CAT III - 1000V / CAT IV - 600V Verschmutzungsgrad 2 Schutzart IP64 Gewicht 220 g Prüfnormen EN 61243-3; EN 61326 Manual_AC-tiveMaster_Rev.0610_DE.indd 07 23.07.2010 13:49:11 Uhr08
