MODE D'EMPLOI AC-tiveMaster PD Laserliner

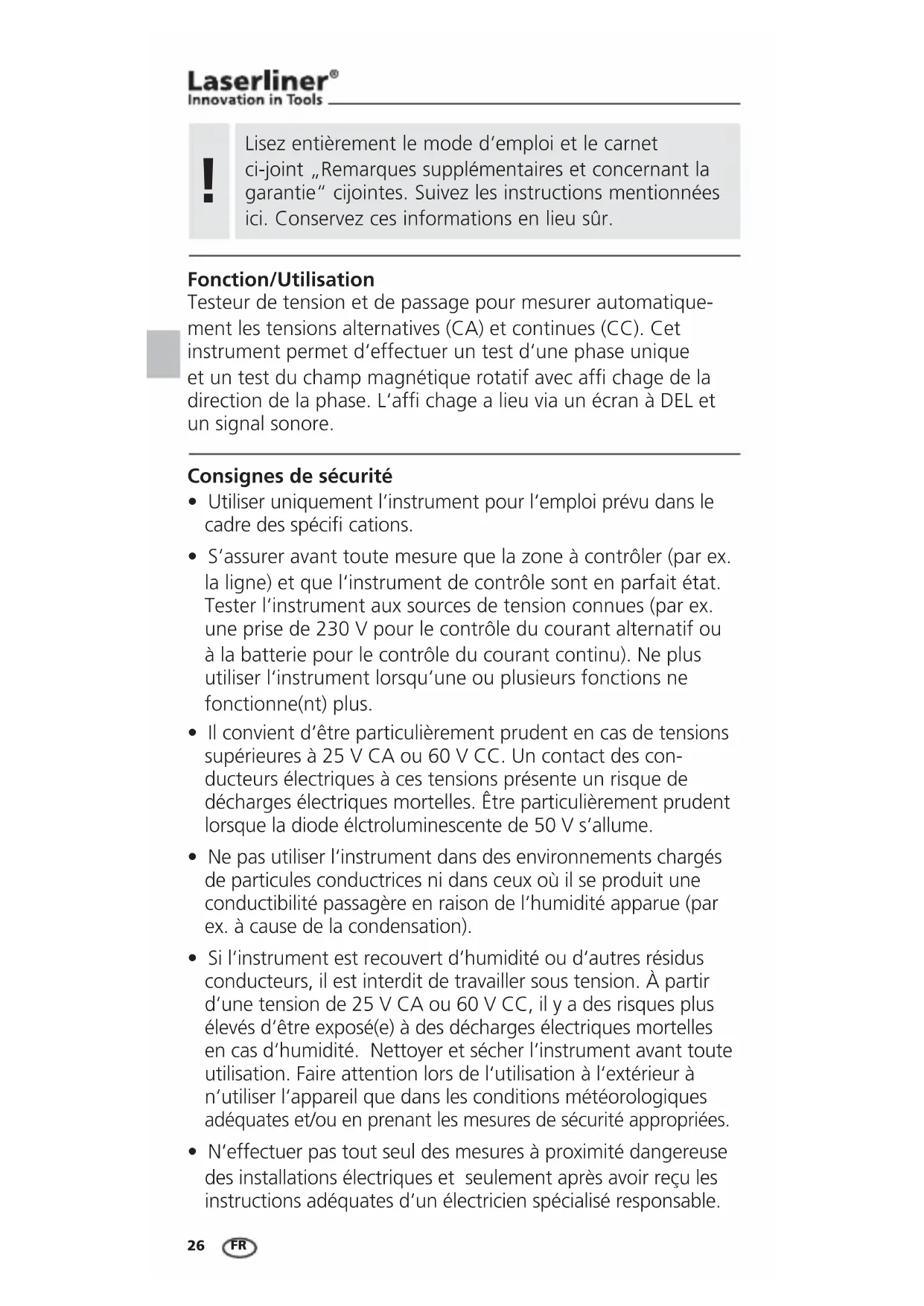

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie“ cijointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.
Fonction/Utilisation
Testeur de tension et de passage pour mesurer automatiquement les tensions alternatives (CA) et continues (CC). Cet instrument permet d'effectuer un test d'une phase unique et un test du champ magnétique rotatif avec affi chage de la direction de la phase. L'affi chage a lieu via un écran à DEL et un signal sonore.
Consignes de sécurité
- Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifi cations.
- S'assurer avant toute mesure que la zone à contrôler (par ex. la ligne) et que l'instrument de contrôle sont en parfait état. Tester l'instrument aux sources de tension connues (par ex. une prise de 230 V pour le contrôle du courant alternatif ou à la batterie pour le contrôle du courant continu). Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonctions ne fonctionne(nt) plus.
- Il convient d'être particulièrement prudent en cas de tensions supérieures à 25 V CA ou 60 V CC. Un contact des conducteurs électriques à ces tensions présente un risque de décharges électriques mortelles. Être particulièrement prudent lorsque la diode électroluminescente de 50 V s'allume.
- Ne pas utiliser l'instrument dans des environnements chargés de particules conductrices ni dans ceux où il se produit une conductibilité passagère en raison de l'humidité apparue (par ex. à cause de la condensation).
- Si l'instrument est recouvert d'humidité ou d'autres résidus conducteurs, il est interdit de travailler sous tension. À partir d'une tension de 25 V CA ou 60 V CC, il y a des risques plus élevés d'être exposé(e) à des décharges électriques mortelles en cas d'humidité. Nettoyer et sécher l'instrument avant toute utilisation. Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
-
N'effectuer pas tout seul des mesures à proximité dangereuse des installations électriques et seulement après avoir reçu les instructions adéquates d'un électricien spécialisé responsable.
-
Débrancher l'instrument de toutes les sources de courant avant d'ouvrir le couvercle du compartiment des piles.
- L'instrument ne doit pas être en contact pendant plus de 30 secondes avec les tensions.
- Ne tenir l'instrument qu'au niveau des poignées. Ne pas toucher les pointes de mesure pendant la mesure.
- Dans la mesure du possible, ne pas travailler seul.
Symboles

Avertissement de la présence d'une tension électrique dangereuse : À cause de composants non protégés et sous tension à l'intérieur du boîtier, il peut y avoir un danger suffisant d'exposition des personnes au risque d'une décharge électrique.

Avertissement d'un endroit à risque

Classe de protection II : L'appareil de contrôle dispose d'une isolation renforcée ou double.
CAT III
Catégorie de surtension III : Moyen d'exploitation dans des installations fixes et pour les cas qui ont des exigences particulières au niveau de la fiabilité et de la disponibilité des moyens d'exploitation, par ex. des interrupteurs dans des installations fixes et des appareils pour l'utilisation industrielle avec un raccordement permanent à l'installation fixe.
CAT IV
Catégorie de surtension IV : appareils destinés à être utilisés sur ou à proximité de la ligne d'alimentation dans l'installation électrique dans des immeubles et certes à partir de la distribution générale en direction du réseau par ex. dans les compteurs d'électricité, les disjoncteurs de protection à maximum et les télécommandes centralisées.

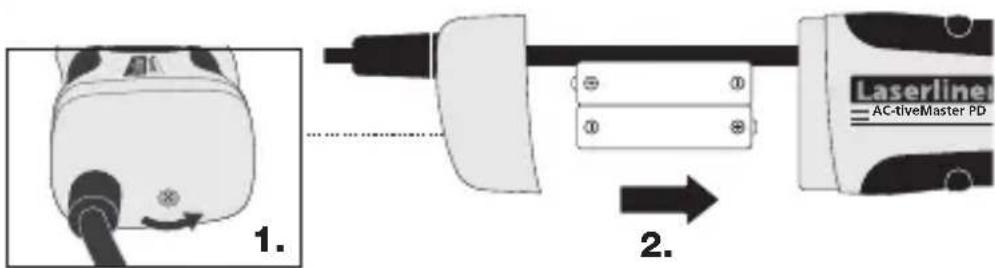

1 Mise en place des piles
L'appareil est immédiatement opérationnel après avoir mis les piles en place. Il ne dispose pas d'un interrupteur Marche/Arrêt séparé et est ainsi toujours activé. L'instrument fonctionne en mode de secours également sans pile à partir d'une tension mesurée de 50 V.


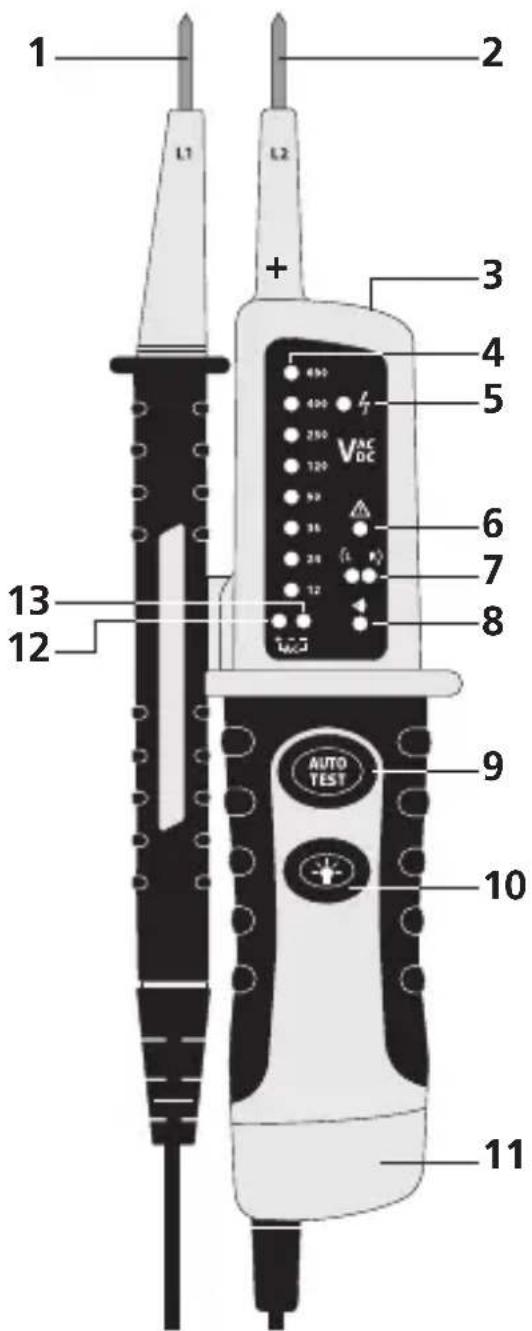

1 2 L1 L2 + 3 4 5 VAC DC 6 7 8 9 AUTO TEST 10 11 12 131 Pointe de mesure -
2 Pointe de mesure +
3 Lampe de poche
4 DEL d'affi chage de la tension
5 DEL de contrôle unipolaire de la phase
6 Avertisseur de tension > 50 V
7 DEL pour le champ magnétique rotatif gauche/droite
8 DEL pour le passage
9 Autotest
10 Lampe de poche
Allumée / Éteinte
11 Compartiment à piles
12 DEL pour la tension CC+
13 DEL pour la tension CC-
12 + 13
DEL pour la
tension CA
2 Test de fonctionnement / Autotest
- Tester l'instrument de tension aux sources de tension connues
- Relier les pointes de mesure (1) et (2). La DEL du test de passage (8) est allumée et un signal retentit.
- Appuyer sur la touche „AUTOTEST“. Si le test est couronné de succès, toutes les DEL (4) et la DEL du test de passage (8) sont allumées et un signal sonore retentit.
3 Contrôle de la tension

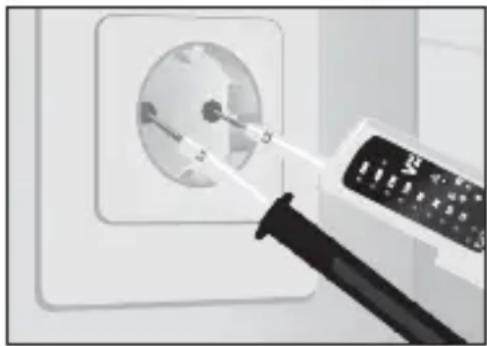

Prendre l'appareil de base (+) dans la main droite et la deuxième pointe de contrôle (-) dans la main gauche. Amener maintenant les pointes de mesure aux contacts à contrôler (par ex. ligne, prise, etc.).
- Le testeur de tension est activé automatiquement à partir d'une tension de 12 V et indique la tension mesurée par les DEL correspondantes (4).
Contrôle unipolaire de la phase
- Établir le contact entre la pointe de mesure L2 et le conducteur à tester, L1 reste libre pendant la mesure. En cas de tension alternative au conducteur, la DEL (5) s'allume.
- Le contrôle unipolaire de la phase est uniquement possible lorsque les piles ont été introduites dans l'instrument et lorsque ces dernières sont en bon état.
- Il est possible d'effectuer le contrôle unipolaire à partir d'une tension alternative d'env. 100 V CA.
- Lors de la détermination du conducteur extérieur au moyen du contrôle unipolaire de la phase, il est possible que certaines conditions (par ex. en cas de moyens de protection des personnes ou à des emplacements isolés) exercent une influence sur la fonction d'affichage.
!
Le contrôle unipolaire de la phase ne convient pas au contrôle l'absence de tension. Il faut, pour cela, utiliser le contrôle bipolaire de la phase.
5 Détermination du sens du champ magnétique rotatif

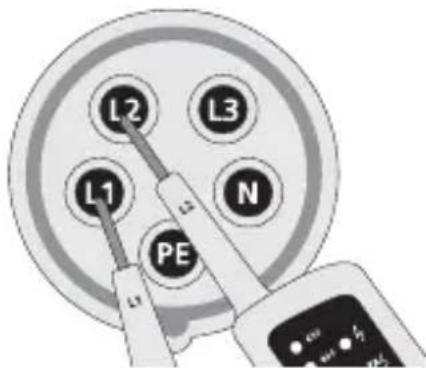

Champ à rotation à droite


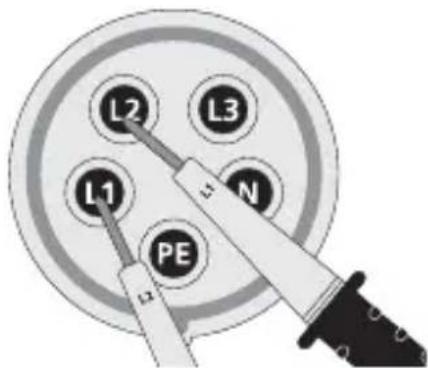

Champ à rotation à gauche
!
Le symbole contraire doit s'allumer lors du contre-essai avec des pointes de contrôle interverties.
6 Lampe de poche
Maintenir la touche 10 enfoncée pour allumer la lampe de poche. La lampe s'éteint automatiquement dès que l'on relâche la touche.
7 Calibrage
Il est nécessaire de calibrer et de contrôler régulièrement le testeur de tension afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.
Réglementation UE et élimination des déchets
L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.
Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).


Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info
Caractéristiques techniques
| Plage de tension | 12, 24, 36, 50, 120, 230, 400, 690 V CA/CC |
| Résolution des DEL | ± 12, 24, 36, 50, 120, 230, 400, 690 V CA/CC |
| Tolérance -30 % à 0 % de la valeur lue | |
| Identifi cation de la tension automatique | |
| Identifi cation de la polarité sur toute la plage | |
| Identifi cation de la plage automatique | |
| Temps de réponse < 0,1 s DEL | |
| Plage des fréquences 50/60 Hz | |
| Charge automatique (disjoncteur différentiel/interrupteur de protection contre les courants de court-circuit) | oui |
| Charge de base interne env. 2,1 W à 600 V | |
| Courant de crête 1 s < 0,2 A / Is (5 s) < 3,5 mA | |
| Durée de mise en circuit ED = 30 s / 10 min | |
| Contrôle unipolaire de la phase | |
| Plage de tension 100 ... 690 V CA | |
| Plage des fréquences 50/60 Hz | |
| Contrôle du passage | |
| Plage de résistance | < 300 Ω |
| Courant d'essai | 5 μA |
| Coupe-circuit de surtension | 690 V CA/CC |
| Affichage du sens du champ magnétique rotatif | |
| Plage de tension (DEL) | 100 ... 400 V |
| Plage des fréquences 50/60 Hz | |
| Principe de mesure | bipolaire et électrode tactile |
| Alimentation électrique | 2 piles de 1,5 du type AAA, LR03, alcalines |
| Intensité de courant absorbé | au maximum 30 mA / env. 250 mW |
| Température de fonctionnement | -10 °C à 55 °C |
| Humidité | au maximum 85 % d'humidité relative |
| Catégorie de surtension | CAT III-1000V/CAT IV-600V |
| Degré d'encrassement | 2 |
| Type de protection | IP64 |
| Poids | 220 g |
| Normes d'essai | EN 61243-3; EN 61326 |
