Type de produit	Électrode de profondeur pour mesure d'humidité
Marque	Laserliner
Modèle	DampExtension Compact Set
Catégorie	Équipements de mesure
Longueur totale	210 mm
Diamètre électrode ronde non isolée	2 mm
Diamètre électrode ronde isolée	4 mm
Épaisseur électrode plate isolée	1 mm
Type d'électrode brosse	Tête en brosse pour matériaux homogènes
Nombre d'électrodes incluses	4
Câble de connexion inclus	Oui
Alimentation	Aucune (dispositif passif)
Utilisation prévue	Mesure d'humidité dans matériaux isolants et de construction
Compatibilité	Avec hygromètres Laserliner (mesure résistive)
Méthode de mesure	Résistive par contact
Profondeur de mesure	Variable selon électrode (jusqu'à profondeurs cachées)
Distance de perçage recommandée	30 à 50 mm
Diamètre de perçage pour électrode brosse	8 mm
Matériau des électrodes	Acier inoxydable
Entretien	Nettoyer après usage, stocker au sec
Sécurité	Ne pas utiliser en environnement explosif, hors de portée des enfants
Normes	Conforme UE (marquage CE)
Contenu du set	4 électrodes de profondeur, câble de connexion, notice

FOIRE AUX QUESTIONS - DampExtension Compact Set Laserliner

À quel hygromètre ce set d'électrodes est-il compatible ?

Ce set d'électrodes de profondeur est conçu pour être utilisé avec les hygromètres de la marque Laserliner équipés d'une entrée pour électrode externe (mesure résistive).

Comment installer les électrodes sur l'hygromètre ?

Connectez le câble fourni à l'hygromètre, puis branchez l'électrode souhaitée à l'autre extrémité du câble. Assurez-vous que les contacts sont propres et secs.

Quels types d'électrodes sont inclus dans le set ?

Le set comprend quatre électrodes : une ronde non isolée de 2 mm, une ronde isolée de 4 mm, une électrode à brosse et une électrode plate isolée de 1 mm.

Quand utiliser l'électrode ronde non isolée de 2 mm ?

L'électrode ronde non isolée de 2 mm est idéale pour mesurer l'humidité dans les matériaux isolants et de construction, ou pour effectuer des mesures via des joints ou des raccords de joints en croix.

Quelle est la procédure de mesure avec ces électrodes ?

Percez un trou de diamètre approprié (8 mm pour l'électrode brosse), insérez l'électrode, attendez environ 30 minutes pour que l'humidité se stabilise après le perçage, puis lisez la valeur sur l'hygromètre.

Puis-je utiliser ces électrodes sur tous les matériaux de construction ?

Oui, elles conviennent pour les matériaux de construction courants comme le bois, le plâtre, le béton, les isolants, etc. Veillez à choisir l'électrode adaptée à la nature du matériau et à la profondeur de mesure.

Comment entretenir les électrodes ?

Après chaque utilisation, nettoyez les électrodes avec un chiffon sec. Stockez-les dans un endroit sec pour éviter la corrosion. Ne pas utiliser de produits chimiques agressifs.

Les électrodes sont-elles isolées électriquement ?

Seules les électrodes marquées 'isolées' (ronde 4 mm et plate 1 mm) le sont. Les autres ne sont pas isolées et ne doivent pas entrer en contact avec des pièces sous tension.

Quelle est la profondeur de mesure maximale ?

La profondeur de mesure dépend de la longueur de l'électrode (210 mm) et de l'isolation. Les électrodes isolées permettent de mesurer l'humidité dans des couches cachées jusqu'à plusieurs centimètres de profondeur.

Ce set est-il garanti ?

Laserliner garantit ce produit conformément à la réglementation UE. Veuillez consulter la notice pour les conditions de garantie détaillées.

MODE D'EMPLOI DampExtension Compact Set Laserliner

Lisez entièrement le mode d'emploi et le carnet ci-joint « Remarques supplémentaires et concernant la garantie » cijointes. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / Utilisation

Électrode de profondeur pour la mesure de l'humidité en combinaison avec un hygromètre pour la mesure de l'humidité. Description détaillée, voir le point 1 : utilisation des électrodes de profondeur

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.

1 Utilisation des électrodes de profondeur

1

210 mm

2

20 mm 210 mm

3

40 mm 210 mm

4

40 mm 210 mm

1. Électrode de profondeur ronde à introduire (non isolée, diam. de 2 mm) pour mesurer l'humidité dans les matériaux isolants et de construction ou pour effectuer des mesures via des joints ou des raccords de joints en croix.
2. Électrode de profondeur ronde à introduire (isolée, diam. de 4 mm) pour mesurer l'humidité dans les niveaux d'éléments de construction cachés dans les constructions murales et de plafond à plusieurs coques.

3. Électrode de profondeur à introduire à brosse

pour mesurer l'humidité dans un matériau de construction homogène. Le contact a lieu via la tête en forme de brosse.

4. Électrode de profondeur plate à introduire (isolée, 1 mm plate)

pour mesurer de manière ciblée l'humidité dans les niveaux d'éléments de construction cachés dans les constructions murales et de plafond à plusieurs coques. Il est possible d'introduire les électrodes par ex. via la bande latérale ou sur la transition entre le mur et le plafond.

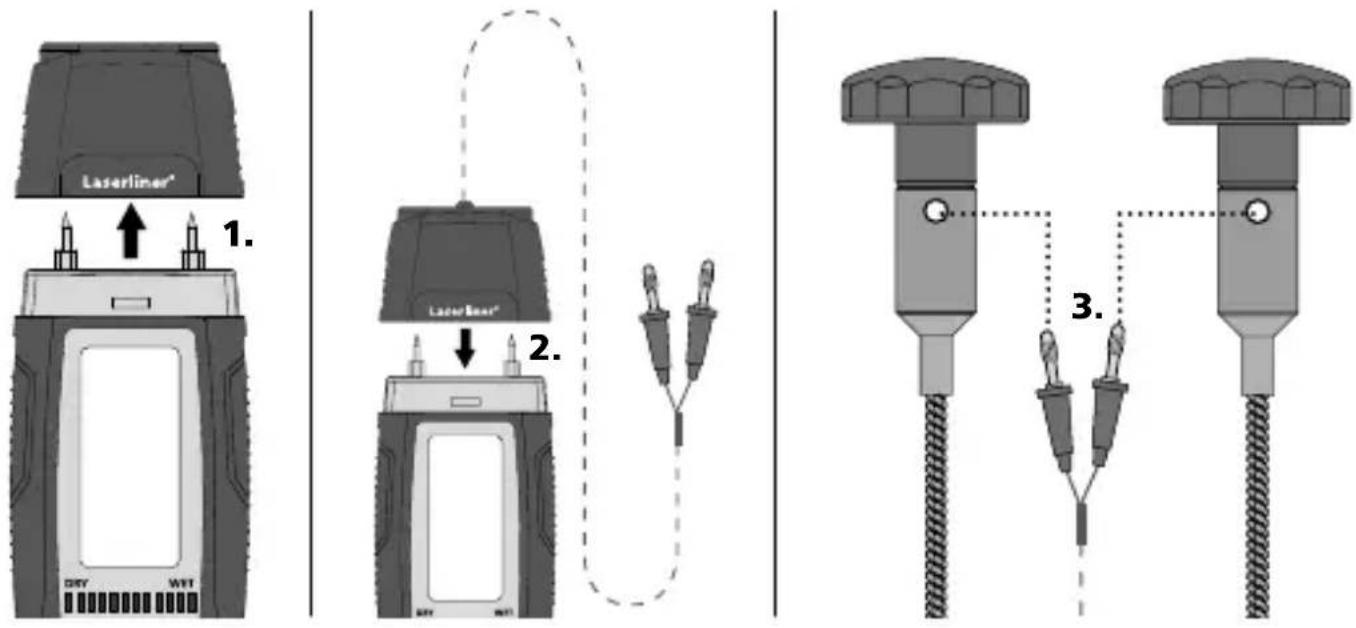

2 Raccordement des électrodes de profondeur avec le câble de connexion

Laserliner® 1. Laser Box® 2. 3.

3 Utilisation des électrodes de profondeur

L'écart des alésages devrait être compris entre 30 et 50 mm et dans le diam. de 8 mm pour les électrodes à brosse. Refermer l'alésage après l'avoir percé et attendre environ 30 minutes, afin que l'humidité qui s'est évaporée via la chaleur des travaux d'alésage atteigne de nouveau sa valeur de départ. Les résultats de mesure pourraient être sinon faussés.

Réglementation UE

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

CE

!
