AC-tiveMaster PD - Equipos de medición Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Probador de tensión y continuidad
Marca	Laserliner
Modelo	AC-tiveMaster PD
Categoría	Equipos de medición
Uso	Medición automática de tensión alterna (CA) y continua (CC), prueba unipolar de fase, prueba de campo magnético rotativo
Pantalla	LED (diodos emisores de luz) y señal sonora
Rango de tensión	12, 24, 36, 50, 120, 230, 400, 690 V CA/CC
Resolución de LED	± 12, 24, 36, 50, 120, 230, 400, 690 V CA/CC
Identificación	Automática de la tensión, polaridad y rango
Prueba unipolar de fase	100...690 V CA, 50/60 Hz
Prueba de continuidad	Resistencia < 300 Ω, corriente de prueba 5 μA
Campo magnético rotativo	Indicación izquierda/derecha (LED), 100...400 V CA, 50/60 Hz
Alimentación	2 pilas AAA (LR03, alcalinas) 1,5 V
Consumo de corriente	Máx. 30 mA / aprox. 250 mW
Temperatura de funcionamiento	-10 °C a 55 °C
Humedad	Máx. 85% de humedad relativa
Categoría de sobretensión	CAT III-1000V / CAT IV-600V
Grado de suciedad	2
Índice de protección	IP64
Peso	220 g
Normas	EN 61243-3; EN 61326
Mantenimiento y limpieza	Limpiar con un paño seco y sin pelusa. Calibrar anualmente.
Seguridad	Doble aislamiento (clase II). Precaución con tensiones > 25 V CA o 60 V CC. No tocar las puntas de prueba.

Preguntas frecuentes - AC-tiveMaster PD Laserliner

¿Cómo colocar las pilas?

Abra la tapa del compartimento de pilas e inserte 2 pilas AAA (LR03, alcalinas) respetando la polaridad. Cierre la tapa. El aparato se enciende automáticamente.

¿Cómo realizar una prueba de funcionamiento?

Conecte las dos puntas de prueba juntas. El LED de prueba de continuidad (n.° 8) debe encenderse y sonar una señal acústica. Luego, presione el botón AUTOTEST (n.° 9): todos los LED de tensión (n.° 4) y el LED de continuidad (n.° 8) deben encenderse con una señal sonora si la prueba es exitosa.

¿Cómo medir una tensión?

Sujete el aparato por las asas. Coloque la punta de prueba positiva (n.° 2) en el contacto caliente y la punta negativa (n.° 1) en el neutro o tierra. Los LED (n.° 4) indican la tensión medida. El probador se activa automáticamente a partir de 12 V.

¿Cómo verificar la presencia de una fase (prueba unipolar)?

Mantenga la punta de prueba L2 (n.° 2) sobre el conductor a probar. L1 (n.° 1) queda libre. Si el LED de control unipolar de fase (n.° 5) se enciende, hay tensión alterna presente. Esta prueba funciona a partir de aproximadamente 100 V CA. No reemplaza un control bipolar para ausencia de tensión.

¿Cómo determinar el sentido del campo magnético rotativo?

En un enchufe trifásico, conecte las puntas en L1 y L2. Si el LED R (derecha, n.° 7) se enciende, el campo gira a la derecha (L1 es realmente L1). Si el LED L (izquierda, n.° 8) se enciende, el campo gira a la izquierda (L1 es en realidad L2). Haga una contraprueba invirtiendo las puntas: el LED opuesto debe encenderse.

¿Cómo usar la linterna?

Mantenga presionada la tecla Linterna (n.° 10). La linterna (n.° 3) se enciende y se apaga al soltar la tecla.

¿Qué hacer si el aparato no se enciende?

Verifique que las pilas estén bien insertadas y en buen estado. Si no se detecta tensión, realice una prueba de funcionamiento. Si la prueba falla, reemplace las pilas. El aparato también funciona sin pilas a partir de 50 V en modo de emergencia, pero el control unipolar de fase y la linterna requieren pilas.

¿Cuáles son las precauciones de seguridad a seguir?

Utilice el aparato solo en las condiciones especificadas. No trabaje solo si es posible. No toque las puntas de prueba durante una medición. Desconecte el instrumento antes de abrir el compartimento de pilas. Tenga especial cuidado por encima de 25 V CA o 60 V CC. No use el aparato en un ambiente húmedo o conductor.

¿Con qué frecuencia se debe calibrar el aparato?

Se recomienda una calibración anual para garantizar la precisión de las mediciones. Confíe el aparato a un servicio técnico calificado.

¿Cómo desechar el aparato al final de su vida útil?

Este producto es un aparato eléctrico y debe ser recogido y reciclado por separado según la directiva europea RAEE. No lo deseche con los residuos domésticos. Retire las pilas y recíclelas también por separado.

MANUAL DE USUARIO AC-tiveMaster PD Laserliner

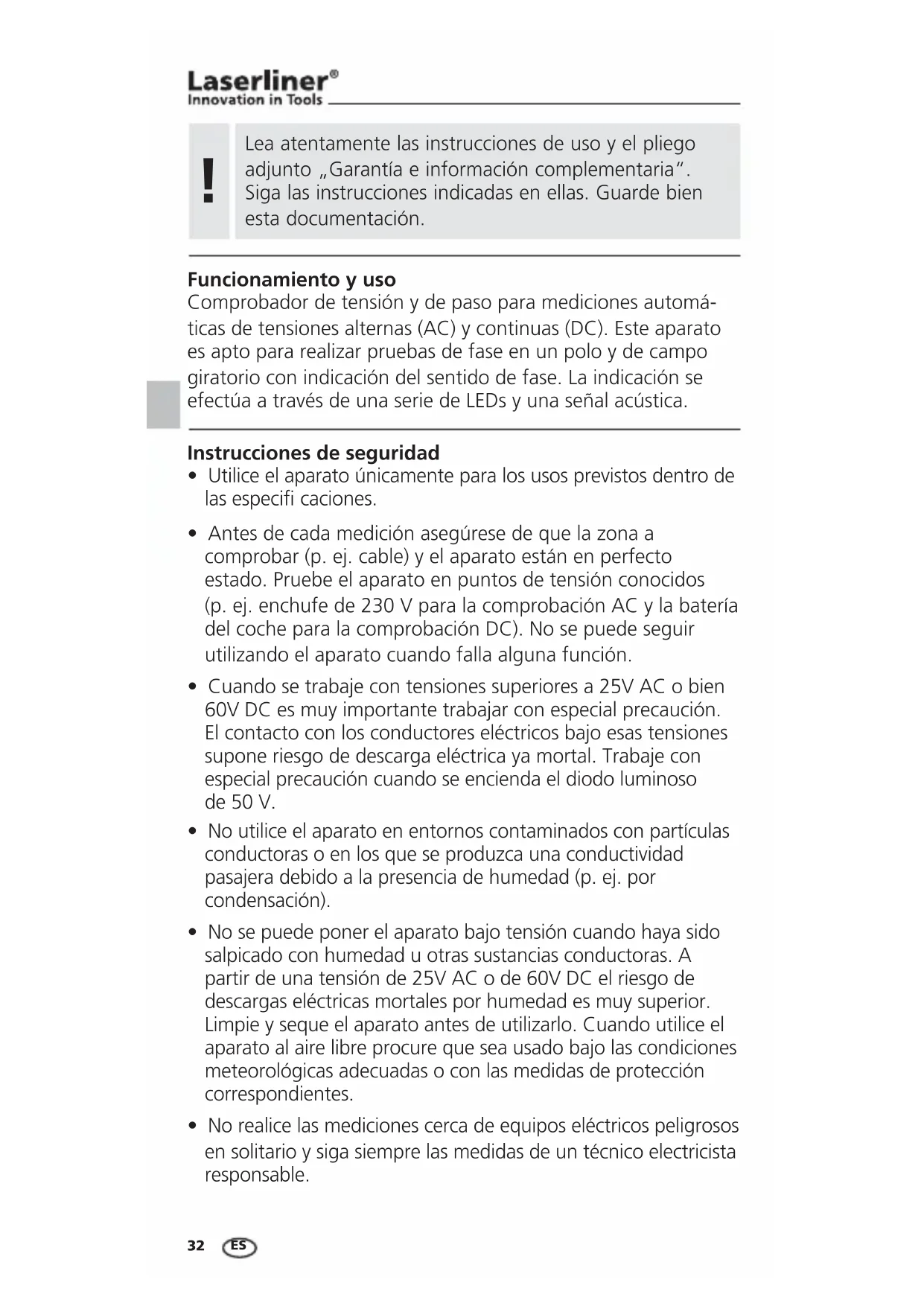

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Guarde bien esta documentación.

Funcionamiento y uso

Comprobador de tensión y de paso para mediciones automáticas de tensiones alternas (AC) y continuas (DC). Este aparato es apto para realizar pruebas de fase en un polo y de campo giratorio con indicación del sentido de fase. La indicación se efectúa a través de una serie de LEDs y una señal acústica.

Instrucciones de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Antes de cada medición asegúrese de que la zona a comprobar (p. ej. cable) y el aparato están en perfecto estado. Pruebe el aparato en puntos de tensión conocidos (p. ej. enchufe de 230 V para la comprobación AC y la batería del coche para la comprobación DC). No se puede seguir utilizando el aparato cuando falla alguna función.
• Cuando se trabaje con tensiones superiores a 25V AC o bien 60V DC es muy importante trabajar con especial precaución. El contacto con los conductores eléctricos bajo esas tensiones supone riesgo de descarga eléctrica ya mortal. Trabaje con especial precaución cuando se encienda el diodo luminoso de 50 V.
• No utilice el aparato en entornos contaminados con partículas conductoras o en los que se produzca una conductividad pasajera debido a la presencia de humedad (p. ej. por condensación).
• No se puede poner el aparato bajo tensión cuando haya sido salpicado con humedad u otras sustancias conductoras. A partir de una tensión de 25V AC o de 60V DC el riesgo de descargas eléctricas mortales por humedad es muy superior. Limpie y seque el aparato antes de utilizarlo. Cuando utilice el aparato al aire libre procure que sea usado bajo las condiciones meteorológicas adecuadas o con las medidas de protección correspondientes.

• No realice las mediciones cerca de equipos eléctricos peligrosos en solitario y siga siempre las medidas de un técnico electricista responsable.

• Antes de abrir la tapa del compartimento de la batería es imprescindible desconectar el aparato de todas las fuentes de corriente.

• El aparato no puede estar en contacto con la tensión más de 30 segundos.
• Agarre el aparato únicamente por los mangos. No se puede tocar las puntas durante las mediciones.
• Si es posible no trabaje nunca sólo.

Símbolos

Aviso de tensión eléctrica peligrosa: Los componentes conductores de tensión no protegidos en el interior de la carcasa pueden representar riesgo sufi ciente para exponer a las personas a una descarga eléctrica.

Aviso ante un punto de peligro

Clase de protección II: el comprobador dispone de aislamiento reforzado o doble.

CAT III

Categoría de sobretensión III: medios de producción en instalaciones fijas y los casos en los que se exigen requisitos especiales de seguridad y disponibilidad de los medios, como son interruptores en instalaciones fijas y aparatos de uso industrial con conexión permanente a la instalación fija.

CAT IV

Categoría de sobretensión IV: aparatos previstos para el empleo cerca de la alimentación de las instalaciones eléctricas de edificios, desde el distribuidor principal hacia la red, por ejemplo contadores de electricidad, disyuntores de sobrecorriente y equipos de telecontrol.

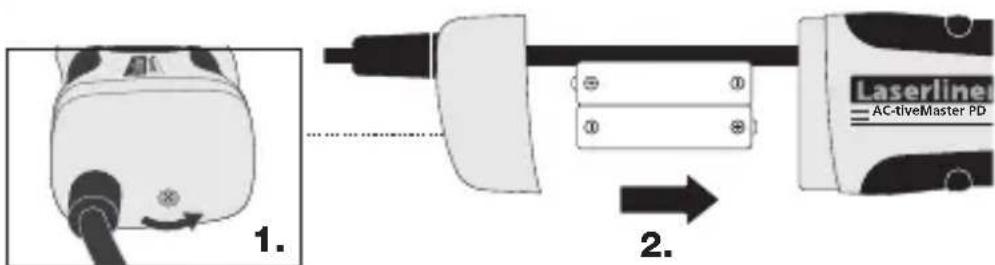

1 Colocación de las pilas

1. 2. Laserline AC-tiveMaster PD

!

El aparato está preparado para funcionar directamente después de colocarle las pilas. No dispone de interruptor de encendido y apagado, por lo que siempre está activo. A partir de una tensión de medición de 50 V el aparato trabaja en el modo de emergencia también sin batería.

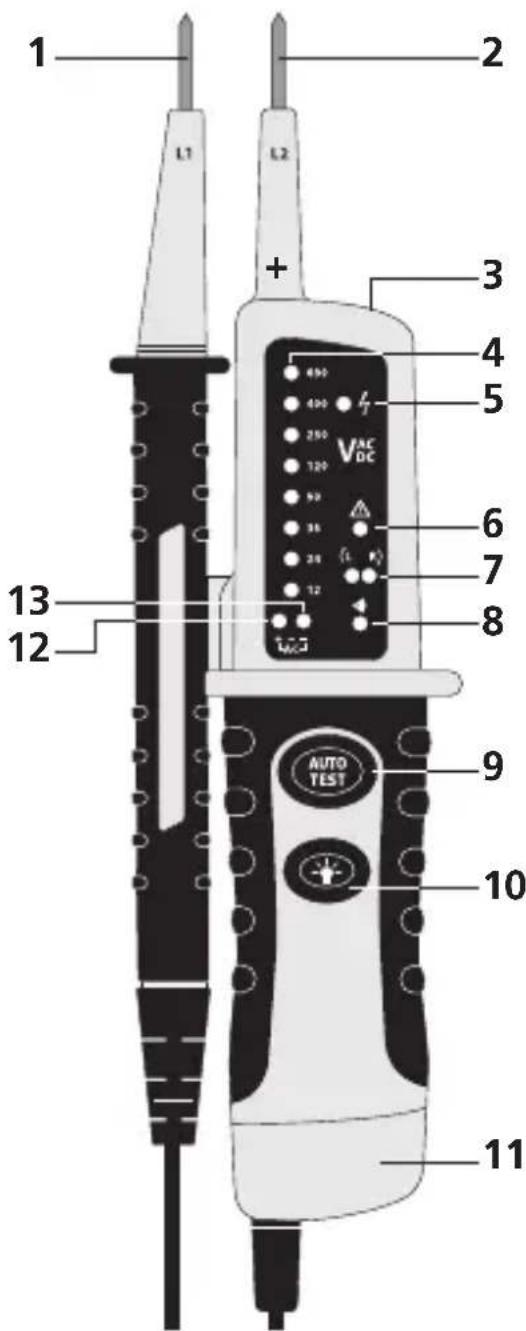

1 2 L1 L2 + 3 4 5 6 7 8 9 10 AUTO TEST 11 12 13

1 Punta de medición negativa (-)
2 Punta de medición positiva (+)
3 Linterna
4 LEDs para tensiones
5 LED para control de fase en un polo
6 Aviso de tensión

50V
7 LED de campo giratorio izda/dcha
8 LED de paso
9 Autotest
10 Linterna On/Off
11 Compartimento de pilas
12 LED para tensión DC+
13 LED para tensión DC-
12 + 13 LED para tensión AC

2 Control de funcionamiento y autotest

• Pruebe el funcionamiento del comprobador en una fuente de tensión conocida.
• Conecte las puntas de medición (1) y (2). El LED para la prueba de paso (8) se enciende y suena una señal acústica.
• Pulse el botón „AUTOTEST“. Si el resultado del test es positivo se encienden todos los LED's (4) y el LED de la prueba de paso (8) y suena la señal acústica.

3 Comprobación de tensión

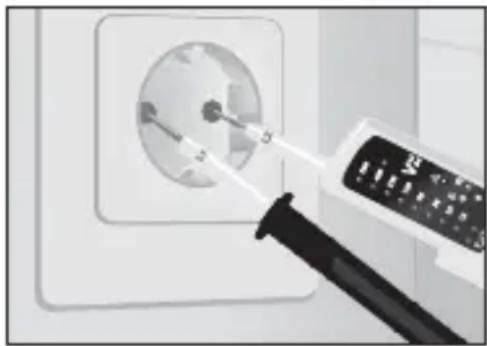

Tome el aparato básico (+) en la mano derecha y la segunda punta de comprobación (-) en la mano izquierda. Aplique las puntas de medición en los contactos a comprobar (p. ej. cables, enchufes, etc.).

- El comprobador de tensión se activa automáticamente a partir de una tensión de 12 voltios, mostrando el resultado de la medición con el LED (4) respectivo.

Comprobación de fase en un polo

• Ponta la punta de medición L2 en contacto con el conductor a comprobar, L1 permanece libre durante la medición. Cuando por el conductor pasa tensión alterna se enciende el LED (5).
• La comprobación de fase en un polo sólo es posible con las pilas colocadas y en buen estado.
• El control de fase de un polo puede ser ejecutada a partir de una tensión alterna de 100V AC aproximadamente.
• En la determinación del conductor exterior mediante la comprobación de fase en un polo pueden darse alteraciones en la indicación del resultado por determinadas condiciones (p. ej. protectores aislantes para el cuerpo o puntos aislados).

!

La comprobación de fase en un polo no es un método apto para verifi car la ausencia de tensión. Para ello se requiere la comprobación de fase en dos polos.

5 Determinación del sentido del campo giratorio

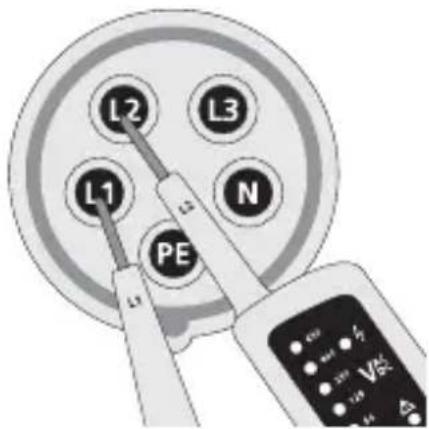

Campo giratorio a la derecha

L2 L3 L1 N PE L1 VAC

La luz en el LED R (8) indica que la supuesta fase L1 es realmente la fase L1 y la supuesta fase L2 es realmente la fase L2.

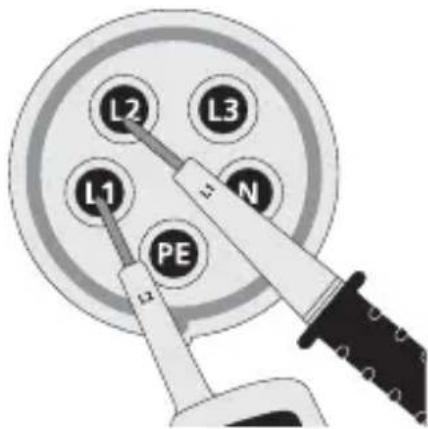

Campo giratorio a la izquierda

L2 L3 L1 N PE

La luz en el LED L (7) indica que la supuesta fase L1 es en realidad la fase L2 y la supuesta fase L2 es en realidad la fase L1.

!

Si se realiza una prueba contraria, con las puntas cambiadas, tiene que encenderse el símbolo contrario.

6 Linterna

Para encender la linterna mantenga pulsado el botón 10. La luz se apaga automáticamente de nuevo al soltar el botón.

7 Calibración

El comprobador de tensión tiene que ser calibrado y verificado con regularidad para poder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año.

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

CE —

Más información detallada y de seguridad en:

www.laserliner.com/info

Datos técnicos

Rango de tensión	12, 24, 36, 50, 120, 230, 400, 690 V AC/DC
Resolución LED ± 12, 24, 36	50, 120, 230, 400, 690 V AC/DC
Tolerancia -30%...0% del valor de lectura
Detección de tensión automática
Detección de polaridad todo el rango
Detección de rango automática
Tiempo de respuesta < 0,1s LED
Rango de frecuencias 50/60Hz
Carga automática (RCD/FI)	sí
Carga básica interna aprox.	2,1 W a 600 V
Corriente pico 1s < 0,2 A / Is (5s) < 3,5 mA
Tiempo de conexión ED = 30s / 10 min.
Comprobación de fase en un polo
Rango de tensión 100 ... 690 V AC
Rango de frecuencias 50/60Hz
Comprobación de paso
Rango de resistencias < 300 Ω
Corriente de prueba 5μA
Protección contra sobretensiones	690 V AC/DC
Indicación del sentido de campo giratorio
Rango de tensión (LED's)	100 ... 400V
Rango de frecuencias 50/60Hz
Principio de medición	dos polos y electrodo de contacto
Alimentación	2 pilas de 1,5 tipo AAA, LR03, alcalinas
Consumo de corriente	máx. 30 mA / aprox. 250 mW
Temperatura de trabajo	-10°C ... 55°C
Humedad	humedad relativa del aire máx. 85%
Categoría de sobretensión	CAT III - 1000V / CAT IV - 600V
Grado de suciedad	2
Tipo de protección	IP64
Peso	220 g
Normas de control	EN 61243-3; EN 61326

Sujeto a modifi caciones técnicas. 06.2010

!
