MANUAL DE USUARIO DigiLevel Plus 60 Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / uso

Nivel de burbuja electrónico digital

- Indicación de ángulos horizontal y vertical

- La memoria de inclinación permite copiar ángulos fácilmente.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

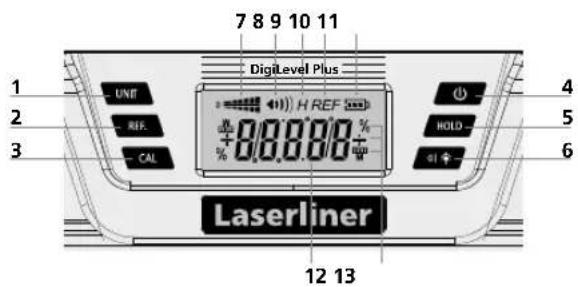

7 8 9 10 11 Digilevel Plus UNIT REF. CAL H REF 8.0000 % % 4 5 6 Laserliner 12 13

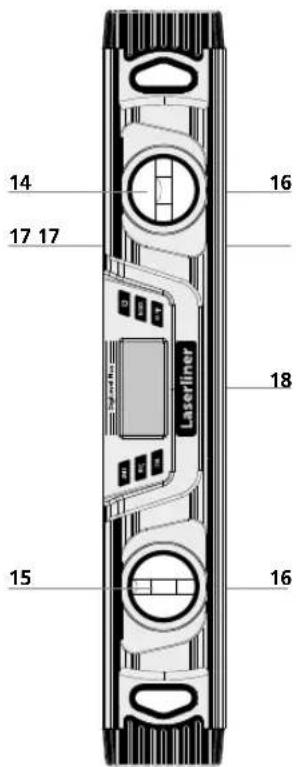

14 16 17 17 18 Laserliner 15 16

1 Cambiar unidad de medida
2 Ajuste de valor dereferencia ángulo
3 Calibración
4 Tecla de encendido y apagado (ON/OFF)
5 Función Hold
6 Emisor de señales acústicas / Encendido y apagado de retroiluminación
7 Sentido de inclinación
8 Emisor de señales acústicas activado
9 HOLD: mantener medición actual
10 Valor de referencia angular aplicado
11 Indicación estado de pilas
12 Ángulo de inclinación
13 Unidades de medida
14 Burbuja horizontal
15 Burbuja vertical
16 lmanes
17 Superficie de medición
18 Caja de pilas (Trasero)

Laserliner

1 Poner las pilas

Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto.

Antes de cada medición, compruebe que esté desactivada la función de referencia.

El DigiLevel Plus puede medir ángulos continuamente a 360°.

- Encienda el aparato con la tecla (4).

- El ángulo de inclinación aparece en la indicación (12). Al medir inclinaciones arriba de la cabeza, el sentido de indicación se adapta automáticamente.

- Adicionalmente con el símbolo (7) se indica el sentido momentáneo de inclinación.

3 Selección de la unidad de medición

Con la tecla (5) la unidad de medición se cambia entre ° grados, % e mm/m.

4 Calibración

1. Coloque la superficie de medición (17) del aparato sobre una base lisa y marcada (ver fig. abajo). Conecte el aparato (4) y pulse la tecla REF (2) tanto tiempo hasta que parpadee CAL 1. Al momento se escucha un sonido y aparece CAL 2.

1. Gire ahora el nivel de burbuja en 180° horizontalmente y póngalo exactamente sobre la superficie marcada (medición inversa). Pulse de nuevo la tecla REF (2) tanto tiempo hasta que parpadee CAL 2. El proceso finaliza con un sonido.

El aparato está calibrado correctamente cuando en ambas posiciones (0° y 180°) aparecen los mismos valores.

5 Cambiar el valor de referencia del ángulo

Las inclinaciones se pueden traspasar con la tecla (2). Para ello coloque el aparato a la inclinación deseada y pulse la tecla (2). La indicación cambia ahora a „0,0°“, „REF“ parpadea en la pantalla y ya está aplicado el ángulo de referencia deseado. Ahora la inclinación se puede pasar a otros objetos.

Pulsando de nuevo la tecla (2) se desactiva la referencia de ángulo.

Esta referencia de ángulo no se desactiva al apagar el aparato.

Al pulsar brevemente la tecla CAL (3) se muestra la temperatura ambiente en °C y °F. Pulsando de nuevo se vuelve al valor de la medición.

7 HOLD

Para mantener la medición actual en la pantalla pulse la tecla Hold (5).

8 Señalización acústica

El emisor de señal se enciende / apaga con la tecla (6). Si el ángulo de inclinación está en 0°, 45°, 90° o el último valormemorizado, esto se indica con una señal acústica.

Si trabaja con un valor de referencia del ángulo modificado, el emisor de señal se activa con este nuevo valor de referencia (indicación 0°, 45°, 90°).

9 Retroiluminación

La retroiluminación se enciende y apaga pulsando de forma prolongada la tecla (6).

Función Auto Off

El aparato se desconecta automáticamente a los 3 minutos de inactividad para proteger las pilas.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecidoy evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros). En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“. Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Datos técnicos

Precisión medición electrónica	± 0,1^ para 0^ ... 1^ ± 0,1^ para 89^ ... 90^ ± 0,2^ para 1^ ... 89^
Precisión indicada 1 decimal
Precisión de las burbujas ± 1 mm/m
Condiciones de trabajo	0 ... 50^ , 80%rH , no condensante, altitud de trabajomáx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-20 ... 70^ , 80%rH , no condensante
Alimentación	2 x 1,5V (Tipo AAA/LR03)
Dimensiones (An x Al x F) 25 240	x 66 x 30 mm
Dimensiones (An x Al x F) 40 400	x 66 x 30 mm
Dimensiones (An x Al x F) 60	600 x 66 x 30 mm
Peso (pilas incluida) 25	315 g
Peso (pilas incluida) 40	495 g
Peso (pilas incluida) 60 675 g

Sujeto a modificaciones técnicas. Rev18W21

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=diglevpl
