DigiLevel Plus 60 - Echipamente de măsurare Laserliner - Manual de utilizare gratuit

Tip produs	Nivelă electronică cu bulă de aer numerică
Marcă	Laserliner
Model	DigiLevel Plus 60
Dimensiuni (L x Î x A)	600 x 66 x 30 mm
Greutate (inclusiv bateriile)	675 g
Alimentare	2 baterii 1,5V tip AAA/LR03
Precizie de măsurare electronică	±0,1° (0°…1° și 89°…90°), ±0,2° (1°…89°)
Unități de măsură	°, %, mm/m
Funcții principale	Măsurare unghi 360°, HOLD, valoare de referință (REF), calibrare, semnal sonor, iluminare de fundal, afișare temperatură
Afișaj	Digital cu nivele cu bulă orizontală și verticală
Semnal sonor	Activabil pentru 0°, 45°, 90° sau unghi de referință
Oprire automată	După 3 minute de inactivitate
Iluminare de fundal	Da, activabil prin apăsare lungă
Condiții de lucru	0…50°C, 80% HR max, fără condensare
Condiții de depozitare	-20…70°C, 80% HR max, fără condensare
Întreținere și curățare	Curățați cu o cârpă ușor umedă, fără solvenți
Siguranță	Evitați câmpurile magnetice puternice (distanță >30 cm de implanturi/dispozitive sensibile)
Magneți încorporați	Da (pe suprafața de măsurare)
Garanție și conformitate	Conform cu Directiva EMC 2014/30/UE, DEEE

Întrebări frecvente - DigiLevel Plus 60 Laserliner

Cum să porniți și să opriți DigiLevel Plus 60?

Apăsați tasta ON/OFF (4). Dispozitivul se oprește automat după 3 minute de inactivitate.

Cum să schimbați unitatea de măsură?

Utilizați tasta UNIT (1) pentru a comuta între grade (°), procente (%) și mm/m.

Cum să utilizați funcția de referință unghi (REF)?

Poziționați dispozitivul la înclinarea dorită, apăsați tasta REF (2). Ecranul afișează '0,0°' și 'REF' clipește. Acum puteți raporta acest unghi. Apăsați din nou REF pentru a dezactiva.

Cum să calibrați nivelul?

Poziționați dispozitivul pe o suprafață plană și apăsați REF (2) până când apare 'CAL 1'. Rotiți dispozitivul cu 180° pe orizontală pe aceeași suprafață, apoi apăsați din nou REF până la 'CAL 2'. Calibrarea este finalizată când valorile sunt identice în ambele poziții.

Cum să activați semnalul sonor?

Apăsați tasta (6) pentru a activa/dezactiva semnalul sonor. Sună la 0°, 45°, 90° sau la unghiul de referință memorat.

Cum să utilizați funcția HOLD?

Apăsați tasta HOLD (5) pentru a bloca valoarea afișată. Apăsați din nou pentru a elibera.

Cum să aprindeți iluminarea de fundal?

Apăsați lung pe tasta (6) pentru a porni sau opri iluminarea de fundal.

Ce tip de baterii să utilizați și cum să le înlocuiți?

Utilizați 2 baterii de tip AAA/LR03 (1,5V). Deschideți compartimentul bateriilor din spate, introduceți bateriile respectând polaritatea.

Care este precizia de măsurare?

Precizia electronică este de ±0,1° între 0°-1° și 89°-90°, și de ±0,2° între 1°-89°.

Cum să întrețineți și să depozitați dispozitivul?

Curățați cu o cârpă ușor umedă fără solvenți. Scoateți bateriile pentru depozitare prelungită. Păstrați într-un loc uscat și curat.

MANUAL DE UTILIZARE DigiLevel Plus 60 Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.

Functie / Utilizare

Nivelă digitală electronică

• Indicator orizontal și vertical al unghiului
  – Memoria încinărilor înlesnește transmiterea facilă a unghiurilor.

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• Aparatele de măsură și accesoriiile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor.
• Aparatul nu trebuie să fie modificat constructiv.
• Nu expuneți aparatul la solicitări mecanice, temperaturi ridicate, umiditate sau vibrății puternice.
• Aparatul nu trebuie să mai fie folosit atunci când una sau mai multe dintre funcțiile acestuia s-au defectat sau nivelul de încărcare a bateriilor este redus.

Indicații de siguranță

Manipularea cu razele electromagnetice

• Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică în conformitate cu directiva EMC 2014/30/UE.
• Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice.

12 13

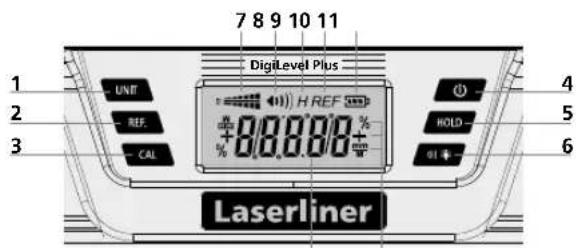

1 Comutare unitate măsurare
2 Setarea valorii de referință a vinclului
3 Calibrare
4 Tastă PORNIT / OPRIT
5 Functia mentinere (hold)
6 Emițator acustic / iluminare fundal pornit/oprit
7 Indicare directie inclinare
8 Emițător acustic activ
9 HOLD: valoarea actuală de măsurare se mentine
10 Valoarea de referință a unghiului setată
11 Afişare stare baterie
12 Indicare vinclu înclinare
13 Unități de măsură

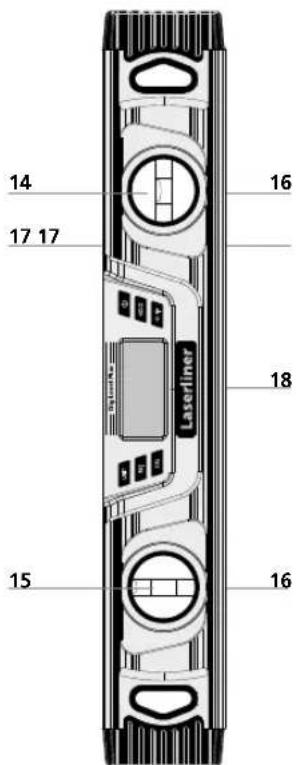

14 Nivelă orizontală
15 Nivelă verticală
16 Magnet
17 Suprafața de măsurar
18 Compartiment baterii (Parte posterioară)

Laserliner

1 Introducerea bateriilor

Se deschide compar-timentul de baterii și se introduc bateriileconform simbolurilor de instalare. Se va respecta polaritatea corectă.

2 Pornirea și măsurarea

! Acordati atenție înainte de fiecare măsurare ca funcția de referențiere să fie dezactivată.

DigiLevel Plus poate măsura unghiul continuu la 360°.

– Porniti aparatul cu ajutorul tastei (4).

• Unghiul de înclinare este indicat pe afișaj (12). Dacă înclinările sunt măsurate peste cap, direcția de afișare se adaptează automat.
• Suplimentar cu ajutorul simbolului (7) este afișată direcția de înclinare momentană.

3 Selectarea unității de măsură

Cu ajutorul tastei (1) afişarea unitățile de măsurare se poate comuta între ^ grade, % și mm/m.

4 Calibrare

1. Suprafața de măsurare (17) a aparatului se poziționează pe o bază dreaptă și marcată (vezi fig. de jos). Se cuplează aparatul (4) și se menține apăsată tasta REF (2) până când apare intermitent CAL 1. Imediat după se declanșează un semnal acustic și apare CAL 2.

1. Acum nivela se rotește orizontal la 180° și se așează exact pe suprafața marcată (măsurare prin culcare). Se apasă din nou tasta REF (2) până când se aprinde intermitent CAL 2. Semnalul sonor final finalizează operațiunea.

Aparatul este calibrat corect dacă în ambele poziții (0° și 180°) indică aceleași valori măsurate.

5 Modificarea valorilor de referință a unghiului

Cu ajutorul tastei (2) se pot transmite înclinările. Pentru aceasta aparatul se așează la înclinația dorită și se apasă tasta (2). La final afișajul se schimbă la „0,0°“, „REF“ se aprinde intermitent pe display și unghiul de referință dorit este setat. Acum înclinarea se poate transmite la alte obiecte.

La o reapăsare a tastei (2) este dezactivată valoare de referință a unghiului.

La decuplarea aparatului nu se dezactivează valoarea de referință a unghiului.

6 °C / °F / valoare măsurare

La o apăsare scurtă a tastei CAL (3) este afișată temperatura mediului în °C și °F. La o reapăsare se schimbă înapoi la valoarea de măsurare.

7 HOLD

Pentru a menține valoarea măsurată actuală pe display apăsați tasta Hold (5).

8 Semnalizarea acustică

Cu ajutorul tastei (6) emițătorul de semnal se pornește / oprește. Dacă unghiul de înclinare indică 0°, 45°, 90° sau ultima valoare memorată, acest fapt este semnalizat acustic.

Dacă lucrați cu un unghi de referință modificat emițătorul de semnal se activează la noua valoare de referință (afișare 0°, 45°, 90°).

9 Iluminarea fundalului

La apăsarea lungă a tastei (6) se cuplează/decuplează iluminarea fundalului.

Aparatul de măsură se oprește automat după 3 minute de inactivitate pentru protejarea bateriei.

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Scoateți bateria/iile înaintea unei depozitări de durată. Depozitați aparatul la un loc curat, uscat.

Pericol din cauza câmpurilor magnetice puternice

Câmpurile magnetice puternice pot cauza influențe dăunătoare persoanelor cu aparate medicale corporale active (de ex. stimulatoare cardiace) și asupra aparatelor electromagnetice (de ex. carduri magnetice, ceasuri mecanice, mecanică fină, plăci dure).

În privința influenței câmpurilor magnetice puternice asupra persoanelor respectați reglementările naționale și prescripțiile corespunzătoare precum este în Republica Federală Germană Regulamentul BGV (Asociației Profesionale) B11 §14 „câmpurile electromagnetice”. Pentru a evita influențele perturbatoare țineți magneții tot timpul la o distanță de minim 30 cm de implanturile cu potențial de pericol și aparate.

Date tehnice

Exactitate electronicăMăsurare	± 0,1^ la 0^ ... 1^ ± 0,1^ la 89^ ... 90^ ± 0,2^ la 1^ ... 89^
Exactitate afișare	1 decimala
Exactitate nivelă	± 1 mm/m
Condiții de lucru	0 ... 50^ , 80%rH , fără formare condens,Înălțime de lucru max. 2000 m peste NN(nul normal)
Condiții de depozitare	-20 ... 70^ , 80%rH , fără formare condens
Alimentare energie	2 x 1,5V (tip AAA/LR03)
Dimensiuni (L x Î x A) 25	240 x 66 x 30 mm
Dimensiuni (L x Î x A) 40 400 x 66 x 30 mm
Dimensiuni (L x Î x A) 60 600 x 66 x 30 mm
Greutate (incl. baterii) 25	315 g
Greutate (incl. baterii) 40	495 g
Greutate (incl. baterii) 60 675 g

Ne rezervăm dreptul să efectuăm modificări tehnice. Rev18W21

Prevederile UE și debarasarea

Aparatul respectă toate normele necesare pentru circulaț ia liberă a mărfii pe teritoriul UE.

Acest produs este un aparat electric și trebuie colectat separat și debarasat în conformitate cu normativa europeană pentru aparate uzate electronice și electrice.

Pentru alte indicații privind siguranța și indicații suplimentare vizitați: http://laserliner.com/info?an=diglevpl
