CableTracer Pro - équipements de mesure Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit universel et flexible de détecteurs de ligne avec émetteur et récepteur
Marque	Laserliner
Modèle	CableTracer Pro
Catégorie	Équipements de mesure
Dimensions émetteur (L x H x P)	68 x 130 x 32 mm
Dimensions récepteur (L x H x P)	59 x 192 x 37 mm
Poids émetteur (pile incluse)	env. 200 g
Poids récepteur (pile incluse)	env. 240 g
Alimentation émetteur	1 pile 9 V type IEC 6LR61 alcaline
Alimentation récepteur	1 pile 9 V type IEC 6LR61 alcaline
Tension nominale	12 – 250 V
Plage de mesure tension	12 – 400 V CA / CC
Fréquence d'émission	125 kHz
Catégorie de surtension	CAT III 300 V
Profondeur de mesure (recherche de tension)	0 – 0,4 m
Profondeur de mesure (unipolaire)	0 – 2 m
Profondeur de mesure (bipolaire)	0 – 0,5 m
Fonctions principales	Suivi de câbles, localisation de fusibles, détection de court-circuits, recherche de coupures de câbles, détection de conduites d'eau et de chauffage, identification de conducteurs, détection de tension secteur sans contact
Entretien et nettoyage	Protéger de l'humidité et des liquides ; nettoyer et sécher avant utilisation ; stocker dans un endroit sec
Sécurité	Utiliser uniquement pour l'emploi prévu ; ne pas utiliser en CAT IV ; respecter les consignes de sécurité pour les tensions > 25 V CA ou 60 V CC
Pièces détachées et réparabilité	Piles remplaçables par l'utilisateur ; autres pièces détachées non spécifiées
Informations générales	Conforme aux normes UE ; doit être recyclé selon la directive DEEE ; notice disponible en plusieurs langues

FOIRE AUX QUESTIONS - CableTracer Pro Laserliner

Comment utiliser le mode de recherche unipolaire ?

Connectez l'émetteur à la ligne à mesurer et à la terre. Mettez le récepteur en mode manuel avec sensibilité maximale. Suivez le signal sonore et l'affichage numérique. La profondeur peut atteindre 2 m.

Comment détecter un court-circuit ?

Placez le circuit hors tension. Connectez l'émetteur aux conducteurs court-circuités. Utilisez le récepteur en mode manuel avec sensibilité minimale. Le signal s'arrête au point de court-circuit.

Comment changer la pile ?

Débranchez l'instrument de toute source de courant. Ouvrez le couvercle du compartiment à piles au dos de l'appareil. Remplacez la pile par une neuve 9 V alcaline (IEC 6LR61) en respectant la polarité.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la pile : remplacez-la si l'icône de pile faible apparaît. Assurez-vous que la polarité est correcte. Si le problème persiste, contactez le service après-vente.

Quelle est la profondeur de détection maximale ?

En mode unipolaire, jusqu'à 2 m. En mode bipolaire, jusqu'à 0,5 m. Pour la recherche de tension sans contact, jusqu'à 0,4 m. La profondeur dépend du matériau environnant.

Puis-je utiliser l'appareil sous tension ?

Oui, jusqu'à 400 V CA/CC, mais respectez impérativement les consignes de sécurité. Ne travaillez pas seul et utilisez des câbles de mesure d'origine. Le détecteur de tension intégré avertit en cas de tension dangereuse.

Comment régler le code d'émission ?

Maintenez la touche de code d'émission enfoncée, puis appuyez brièvement sur le bouton MARCHE/ARRÊT. Utilisez la touche de code pour choisir un code de 1 à 7. Confirmez avec le bouton MARCHE/ARRÊT. Cela permet d'utiliser jusqu'à 7 émetteurs.

Que signifie l'affichage NCV ?

NCV signifie 'recherche de tension secteur'. Ce mode détecte les lignes sous tension sans émetteur. L'affichage de barres et le son indiquent la proximité du câble sous tension.

Comment désactiver le signal sonore ?

Sur le récepteur, maintenez enfoncée la touche d'éclairage de l'afficheur (touche 20) pendant 2 secondes. Le témoin de signal sonore désactivé apparaît.

Comment nettoyer l'appareil ?

Nettoyez avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Protégez l'appareil de l'humidité et des liquides. Séchez-le avant utilisation s'il est mouillé.

MODE D'EMPLOI CableTracer Pro Laserliner

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie” cijointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.

Fonction / emploi prévu

Kit universel et flexible de détecteurs de ligne avec émetteur et récepteur

• Suivi sans contact du signal de l'émetteur par le récepteur
• Localise les câbles électriques, fusibles, disjoncteurs de protection, tuyaux métalliques (tuyaux de chauffage par ex.) et bien plus encore
• Localise les coupures de câbles dans les installations existantes et les courts-ciricuits dans les câbles posés pour ces installations
• Utilisation avec ou sans tension secteur, jusqu'à 400 V max.
• Affi chage de la tension continue ou alternative jusqu'à 400 V max.
• Fonction de recherche unipolaire, pour une recherche optimale de lignes et d'objets à une grande profondeur
• Fonction de recherche bipolaire, pour une détection ciblée de fusibles, de courts-circuits et de disjoncteurs de protection FI
• Une fréquence d'émission élevée de 125 KHz permet une localisation exacte et insensible aux parasites, sans pertubation de réseau
• Un codage des signaux autorise l'emploi de 7 émetteurs maximum et d'un récepteur pour des travaux dans des installations complexes
• Un détecteur de tension CA intégré identifie et localise les lignes conductrices
• Un avertissur permanent de tension CA sur l'émetteur et sur le récepteur augmente la sécurité.
• Mode automatique et mode manuel, pour le réglage approprié en fonction du problème de mesure
• Éclairage intégré du point de mesure par DEL très lumineuses.
• Catégorie de surtension CAT III (selon la norme EN 61010-1, max. 300 V) et toutes les catégories inférieures. Ne pas utiliser les appareils et les accessoires dans la catégorie de surtension CAT IV (par ex. à des sources d'installations à basse tension).

Principe de fonctionnement

La mesure est réalisée au moyen d'un ou de plusieurs émetteurs et d'un récepteur. L'émetteur envoie des signaux codés dans la ligne devant être vérifiée. Le signal est un courant modulé qui génère un champ électromagnétique autour du conducteur. Le récepteur détecte ce champ, le décode et peut ainsi déceler et localiser les lignes possédant le signal introduit.

Consignes de sécurité

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Utiliser uniquement les fils de mesure d'origine. Ils doivent indiquer les puissances nominales correctes de la tension, de la catégorie et des ampères comme l'instrument de mesure.
• Débrancher l'instrument de toutes les sources de courant avant d'ouvrir le couvercle du compartiment des piles.
• Dans la mesure du possible, ne pas travailler seul.
• Ne tenir l'instrument qu'au niveau des poignées. Ne pas toucher les pointes de mesure pendant la mesure.
• Il convient d'être particulièrement prudent en cas de tensions supérieures à 25 V CA ou 60 V CC. Un contact des conducteurs électriques à ces tensions présente un risque de décharges électriques mortelles.
• Si l'instrument est recouvert d'humidité ou d'autres résidus conducteurs, il est interdit de travailler sous tension. À partir d'une tension de 25 V CA ou 60 V CC, il y a des risques plus élevés d'être exposé(e) à des décharges électriques mortelles en cas d'humidité. Nettoyer et sécher l'instrument avant toute utilisation. Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
• Être particulièrement prudent lorsque la diode de 50 V s'allume sur l'émetteur TX.
• Ne pas utiliser l'instrument dans des environnements chargés de particules conductrices ni dans ceux où il se produit une conductibilité passagère en raison de l'humidité apparue (par ex. à cause de la condensation).
• N'effectuer pas tout seul des mesures à proximité dangereuse des installations électriques et seulement après avoir reçu les instructions adéquates d'un électricien spécialisé responsable.
• S'assurer avant toute mesure que la zone à contrôler (par ex. la ligne), l'instrument de contrôle et les accessoires (par ex. la ligne de raccordement) utilisés sont en parfait état. Tester l'instrument aux sources de tension connues (par ex. une prise de 230 V pour le contrôle du courant alternatif ou à la batterie pour le contrôle du courant continu). Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonctions ne fonctionne(nt) plus.
• Ne pas utiliser le récepteur en mode continu, mais uniquement pour la durée effective de la mesure. Après une mesure, retirer le récepteur du circuit de mesure.
• Ne pas utiliser l'instrument dans des environnements où il y a des gaz explosifs ou de la vapeur.
• Protéger l'instrument des saletés et des dommages et veiller à un stockage dans un endroit sec.
• Ne pas exposer l'appareil à l'humidité ni à des liquides. Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées. – Il est interdit de modifi er la construction de l'instrument.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'instrument.

Symboles

Avertissement de la présence d'une tension électrique dangereuse : À cause de composants non protégés et sous tension à l'intérieur du boîtier, il peut y avoir un danger suffisant d'exposition des personnes au risque d'une décharge électrique.

Avertissement d'un endroit à risque

Classe de protection II : L'appareil de contrôle dispose d'une isolation renforcée ou double.

CAT III

Catégorie de surtension III : Moyen d'exploitation dans des installations fixes et pour les cas qui ont des exigences particulières au niveau de la fiabilité et de la disponibilité des moyens d'exploitation, par ex. des interrupteurs dans des installations fixes et des appareils pour l'utilisation industrielle avec un raccordement permanent à l'installation fixe.

Potentiel au sol

Remarques importantes à observer impérativement.

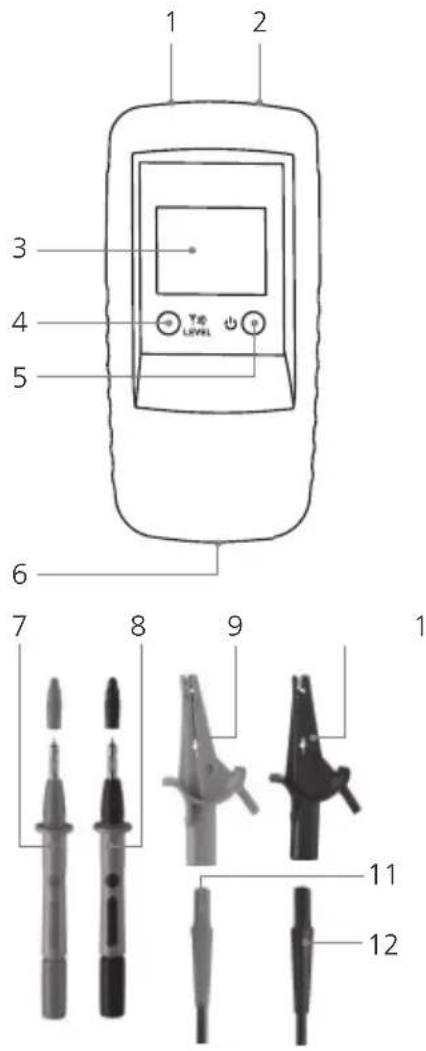

1 Désignation

1 2 3 4 5 T6 LEVEL 6 7 8 9 1 11 12

Émetteur TX

1 Douille de raccordement rouge + 2 Douille de raccordement noire – 3 A f fi cheur à cristaux liquides

4 Touche code d'émission : Réglage de la puissance de sortie du signal d'émission / de l'éclairage de l'affi cheur à cristaux liquides (appuyer pendant 2 secondes) / Réglage du code d'émission

5 Bouton MARCHE/ARRÊT ARRÊT : appuyer pendant 2 sècondes.

6 Compartiment à piles (dos)

7 Pointe de mesure rouge +

8 Pointe de mesure noire –

9 En option : pince de mesure rouge +

10 En option : pince de mesure noire –

11 Câble de connexion rouge +

12 Câble de connexion noir –

C B Volt CODE 400 230 120 50 12 LEVEL A D E

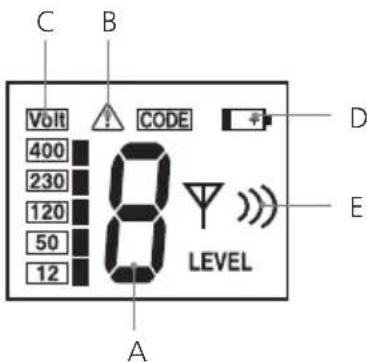

Affi cheur à cristaux liquides de l'émetteur TX

A Code d'émission (1,2,3,4,5,6,7)

B Avertissement de tension extérieure

C A f fi chage d'une tension extérieure (12, 50, 120, 230, 400 V)

D Charge faible des piles

E A f fi chage de la puissance de sortie du signal d'émission (Level I, II, III)

13 14 15 16 17 20 21 MODE 18 19 22 23 60 FR

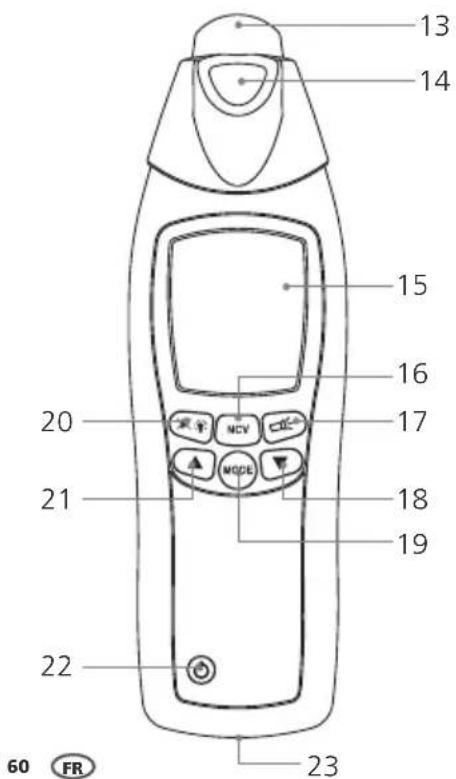

Récepteur RECV

13 Tête à capteur 14 Lampe de poche 15 Affi cheur à cristaux liquides 16 Commutation mode de mesure : recherche de ligne (SIG) / recherche de tension secteur (NCV) 17 Bouton MARCHE/ARRÊT lampe de poche 18 Réduction de la sensibilité 19 Commutation mode de recherche manuelle / mode de recherche automatique 20 Éclairage affi cheur à cristaux liquides / activation et désactivation signal sonore (appuyer pendant 2 secondes) 21 Augmentation de la sensibilité 22 Bouton MARCHE/ARRÊT – ARRÊT : appuyer pendant 2 secondes. 23 Compartiment à piles (dos)

Affi cheur à cristaux liquides du récepteur RECV

F A f fi chage de barres (intégral = puissance maximale) : intensité du signal (SIG) / force du champ électromagnétique (NCV)

G Mode Tension secteur (NCV)

H A f fi chage de l'état de charge de la pile

I Mode de recherche automatique activé (SIG)

J Témoin de lampe de poche allumée

K Mode de recherche manuelle : Affi chage graphique de la sensibilité paramétrée

L Mode de recherche automatique : affi chage numérique de l'intensité du signal Mode de recherche manuelle : Affi chage numérique de précision de l'intensité du signal, la valeur dépendant de la sensibilité paramétrée

M Témoin de signal sonore désactivé

N A f fi chage de la puissance de sortie du signal émis réglée par l'émetteur TX, Level I, II, III.

O A f fi chage du code d'émission capté (1,2,3,4,5,6,7)

P Mode de recherche manuelle activé

Q Avertissement de tension extérieure

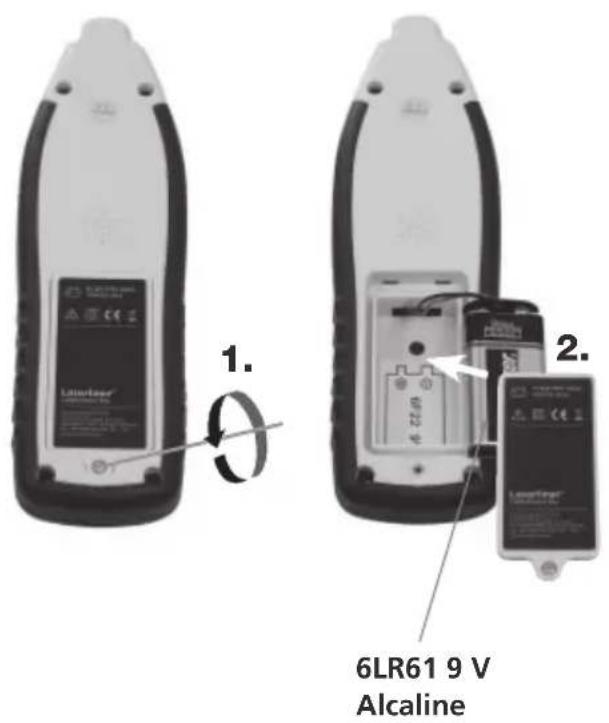

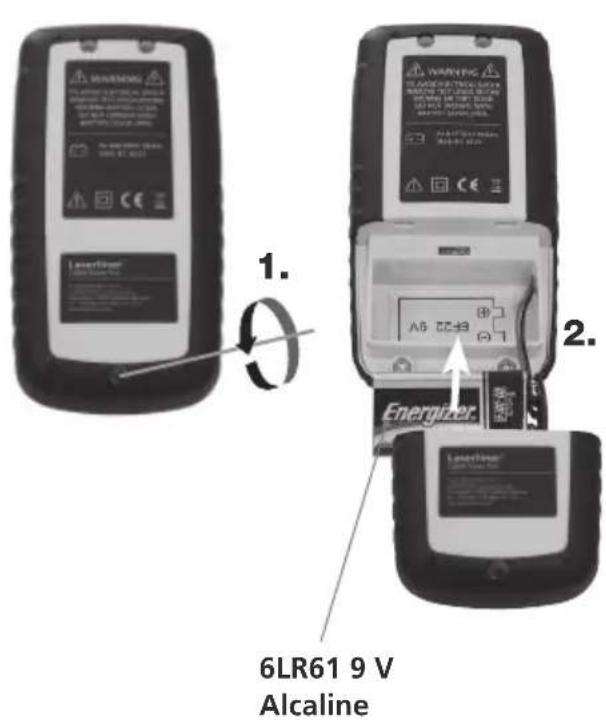

2 Insertion de la pile

Veillez à la bonne polarité ! Le symbole de la pile sur l'afficheur à cristaux liquides du récepteur ou de l'émetteur indique quand il faut remplacer les piles.

1. 6LR61 9 V Alcaline 2.

6LR61 9 V Alcaline

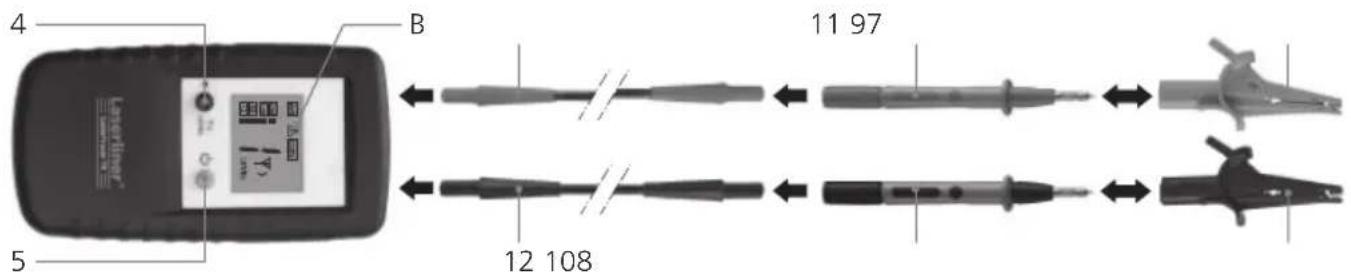

3 Émetteur TX : réglage

Raccorder les câbles à l'appareil. Veiller à respecter une polarité correcte ! Mettre l'appareil en marche à l'aide du bouton MARCHE/ARRÊT (5). Selon l'application, on pourra régler la puissance de sortie du signal avec la touche de code d'émission (4) : Level 1 = plus faible puissance; Level 3 = plus forte puissance. Une augmentation de la plus faible à la plus forte puissance multiplie par 5 la portée du récepteur RECV. En présence d'une tension extérieure, l'afficheur indiquera la grandeur de la tension et le symbole d'avertissement (B). Le code d'émission s'affiche également. Pour activer l'éclairage de l'afficheur à cristaux liquides, mainteneir la touche de code d'émission (4) enfoncée pendant 4 s environ. Pour mettre l'appareil hors tension, appuyer sur la touche MARCHE/ARRÊT pendant 2 s environ. Il est possible d'utiliser l'appareil hors tension et sous des tensions jusqu'à 400 V.

4 B 11 97 5 12 108

– Lors de travaux sous tension, respecter impérativement les consignes de sécurité - L'avertisseur de tension extérieure (B) de l'émetteur ne peut remplacer un contrôle d'absence de tension !

4 Émetteur TX : réglage du code d'émission

S'il on utilise qu'un seul émetteur, il n'est pas nécessaires de corriger le code d'émission. Si l'on travaille avec plus d'un émetteur, un réglage du code d'émission s'impose. Pour ce faire, maintenir enfoncée la touche de code d'émission (4), l'appareil étant hors tension, puis appuyer brièvement sur le bouton MARCHE/ARRÊT (5). Appuyer en suite sur la touche de code d'émission et définir le code souhaité. Régler les appareils employés sur différents codes d'émission. Avec le bouton MARCHE/ARRÊT, enregistrer le réglage et mettre en marche l'appareil. Vous avez en tout le choix entre 7 codes de signaux différents.

5 Récepteur RECV : réglage du mode de réception

L'avertisseur intégré de tension extérieure (Q) du récepteur ne peut remplacer un contrôle de l'absence de tension !

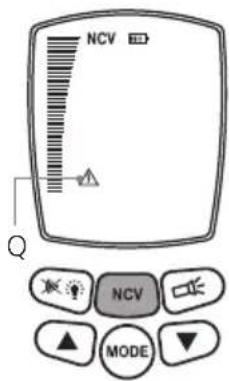

5A Détection de tension secteur

Ce mode fonctionne sans émetteur et sera activé avec la touche 16. L'écran à cristaux liquides affiche « NCV ». Il est possible de rechercher la présence de lignes sous tension.

La force du champ électromagnétique sera affichée sous forme de barres. Le signal de réception acoustique supplémentaire indique par sa hauteur de son à quelle distance se trouve le câble sous tension. Plus le son est aigu, plus le câble sous tension est proche. La présence d'une tension extérieure sera signalée par le symbole d'avertissement (Q).

5B Mode de recherche automatique

Ce mode ne fonctionne qu'avec le récepteur et ne sera activé qu'une fois l'appareil mis en marche, indiqué par « SIG » sur l'afficheur à cristaux liquides. L'appareil se charge du réglage automatique de la sensibilité pour obtenir les meilleurs résultats de mesure. Ce paramètre peut être sélectionné avec la touche de mode.

L'intensité du signal s'affiche sous forme de barres et peut se relever sous forme numérique. En outre, le signal de réception acoustique indique par sa hauteur de son à quelle distance se trouve la ligne recherchée. Plus le son est aigu, plus la ligne recherchée est proche. Une localisation la plus exacte de la ligne permet un affichage numérique précis.

Le code d'émission transmis par l'émetteur et la puissance de sortie du signal d'émission sont également affichés. La présence d'une tension extérieure sera signalée par le symbole d'avertissement (Q).

SIG 513 CODE LEVEL NCV MODE

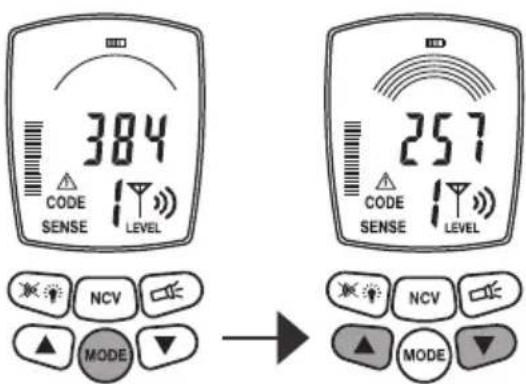

5C Mode de recherche manuelle

Ce mode ne fonctionne qu'avec le récepteur et se sélectionne avec la touche mode. L'écran à cristaux liquides affi che « SENSE ». Régler la sensibilité à l'aide des touches fl échées : 1 arc = sensibilité maximale; 8 arcs = sensibilité minimale. Une réduction de la sensibilité pourra se révéler judicieuse lorsqu'il convient de limiter avec plus de précision la plage de mesure.

L'intensité du signal sera également déterminée par la puissance de sortie de l'émetteur. Il faut donc également régler le niveau d'émission (Level) pour adaoter la sensibilité

384 CODE SENSE LEVEL 257 CODE SENSE LEVEL NCV MODE → NCV MODE

souhaitée. L'intensité du signal s'affiche sous forme de barres et peut se relever avec précision sous forme numérique. En outre, le signal de réception acoustique indique par sa hauteur de son à quelle distance se trouve la ligne recherchée. Plus le son est aigu, plus la ligne recherchée est proche. Une localisation la plus exacte de la ligne permet un affichage numérique précis. Le code d'émission transmis par l'émetteur et la puissance de sortie du signal d'émission sont également affichés. La présence d'une tension extérieure sera signalée par le symbole d'avertissement (Q).

6 Préparation des mesures

De manière générale, la mesure pourra être exécute sur des lignes se trouvant hors tension comme sous tension. En règle générale, la plage de réception du récepteur est plus grande lorsque vous travaillez hors tension. L'alimentation électrique de l'émetteur est toujours assurée par la pile intégrée.

• Toujours exécuter les mesures sur des lignes mise hors tension.
• Pour les travaux sous tension, observer impérativement les consignes de sécurité.

Pour les travaux sous tension, il est possible de déterminer le conducteur de phase avec l'émetteur. Pour ce faire, connecter le câble noir (-) au conducteur de terre et le câble rouge (+) au conducteur à mesurer. Il s'agit du conducteur de phase lorsqu'une tension est indiquée sur l'afficheur et qu'apparaît le symbole d'avertissement (exemple a). Si ces paramètres ne s'affichent pas, il s'agit du conducteur neutre N (exemple b) ou il n'y pas de tension de service ou bien le connecteur de terre est mal connecté.

Si le circuit de mesure présente déjà un courant de fuite, le disjoncteur de protection FI/RCD pourra être déclenché avec le courant supplémentaire de l'emetteur.

Pour des raisons de sécurité, lors de travaux sous tension, il est conseillé de ne connecter l'émetteur que depuis la phasepar rapport au conducteur neutre (exemple c). Si toutefois l'émetteur devait être connecté depuis la phase contre le conduteur de terre (exemple d), contrôler que le conducteur de terre est bien relié à la terre et qu'il fonctionne en toute sécurité. Si tel n'est pas le cas, toutes les pièces reliées à la terre peuvent être sous tension.

Lors du contrôle de la sécurité de fonctionnement du conducteur de terre, observer les instructions de sécurité correspondantes des autorités locales et nationales.

7 Domaines d'application

On différencie généralement trois domaines :

A. Application avec récepteur : recherche de lignes sous tension. B. Applications unipolaires avec émetteur et récepteur : mesures avec conducteur aller et conducteur retour séparés, voir figure d et figure e au chapitre 7B. C. Applications bipolaires avec émetteur et récepteur : mesures avec conducteur aller et conducteur retour communs dans un seul câble, voir fi gure c.

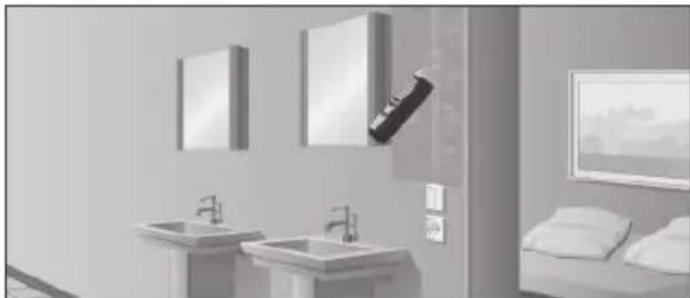

7A Recherche de tension

Mettre le récepteur en marche et passer au mode tension secteur. L'appareil détecte maintenant les lignes sous tension et il possible de suivre le tracé d'une ligne sous tension. Sans nécessiter d'émetteur. Sur ce point, voir chapitre 5A.

7B Applications unipolaires (conducteurs aller et retour séparés)

Dans ce cas, l'émetteur sera relié à un seul connecteur dans un câble multifilaire. C'est par ce conducteur que passe le signal haute fréquence de l'émetteur. Le conducteur retour est la terre, de manière idéale le connecteur de terre ou une autre liaison à la masse de qualité. La profondeur de repérage est de 2 m maximum et dépend du matériau environnant.

- Une bonne mise à la terre du signal de l'émetteur est conseillée pour obtenir les meilleurs résultats de la recherche.

- Pour les travaux sous tension, respecter impérativement les consignes de sécurité.

7B-1 Suivi de lignes / recherche de prises

- Placer le circuit de mesure hors tension

- Le signal d'émission alimentant la ligne d'amenée peut se transmettre sur d'autres lignes dans la mesure où ces dernières courent parallèlement à la ligne d'amenée sur de longues distances.

- Pour atteindre des portées plus élevées, il est conseillé de séparer la ligne à mesurer du reste du circuit de mesure.

Raccorder l'émetteur à la ligne à mesurer et au conducteur de terre, voire Figure d au chapitre 6. Puis mettre le récepteur en marche et commencer la recherche.

Réglage recommandé pour le récepteur : Mode de recherche manuelle, sensibilité maximale, voir chapitre 5C.

Conseil 1 : Comme alternative au connecteur de terre, un chauffage par exemple peut également faire office de mise à la terre, voir figure e. Il faut également s'assurer que le chauffage soit correctement relié à la terre.

Conseil 2 : Le signal sonore, l'affichage de barres et l'affichage numérique de précision permettent de suivre facilement le tracé de la ligne. S'il s'agit de définir avec précision le tracé de la ligne, il suffit simplement de marquer les endroits où l'affichage numérique de précision indique les valeurs les plus élevées.

Conseil 3 : La portée sera cinq fois plus importante si l'on augmente la puissance de sortie de l'émetteur du Level 1 au Level 3.

Conseil 4 : Pour mieux délimiter la ligne recherchée, il peut être judicieux de relier aussi à la terre les lignes parallèles.

7B-2 Recherche de coupures de câbles

• Placer le circuit de mesure hors tension.
• En cas de coupure de ligne, la résistance de contact doit être supérieure à 100 kΩ.

Cette application permet l'emploi de deux émetteurs. Le second émetteur n'est pas fourni avec le kit mais disponible comme accessoire. Régler les émetteurs sur les différents codes d'émission et raccorder la ligne à mesurer et le connecteur de terre, voir figure f et chapitres 4 et 6. Ensuite, mettre en marche le récepteur et rechercher le tracé de la ligne. Le point de coupure de la ligne se situe exactement au milieu entre les deux codes d'émission indiqués sur l'afficheur à cristaux liquides. Observer aussi les conseils 1 à 3.

Réglage recommandé pour le récepteur : Mode de recherche manuelle, sensibilité maximale, voir chapitre 5C.

Conseil 5 : Une modulation de la sensibilité du récepteur et de la puissance de sortie de l'émetteur permet de délimiter de façon systématique le point défaillant.

Conseil 6 : Afin d'obtenir les meilleurs résultats, il convient de relier également à la terre toutes les lignes qui ne sont pas utilisées pour la prise de mesure. Ceci vaut particulièrement pour tous les conducteurs isolés non utilisés dans les câbles et conducteurs sous gaines multifilaires. Si ces derniers n'ont pas de liaison à la terre, il y a un risque de diaphonie du signal alimenté (par couplages capacitifs et inductifs). Le point défaillant ne pourra donc plus être suffi samment délimité.

Conseil 7 : La recherche de défauts pour les planchers électriques se fera de manière similaire. Il faudra alors veiller à ce qu'il ne se trouve aucune feuille de blindage reliée à la terre au-dessus des fils chauffants. Le cas échéant, la séparer de la liaison à la terre.

Lors de travaux avec un seul émetteur, une diaphonie éventuelle du champ magnétique peut empêcher de déterminer avec précision le point de coupure de la ligne, voir fi gure g sur ce point. Dans ce cas, le récepteur indique le signal d'émission en aval de la coupure de la ligne par une nette chute du signal. La coupure se situe à l'endroit où le signal commence à chuter.

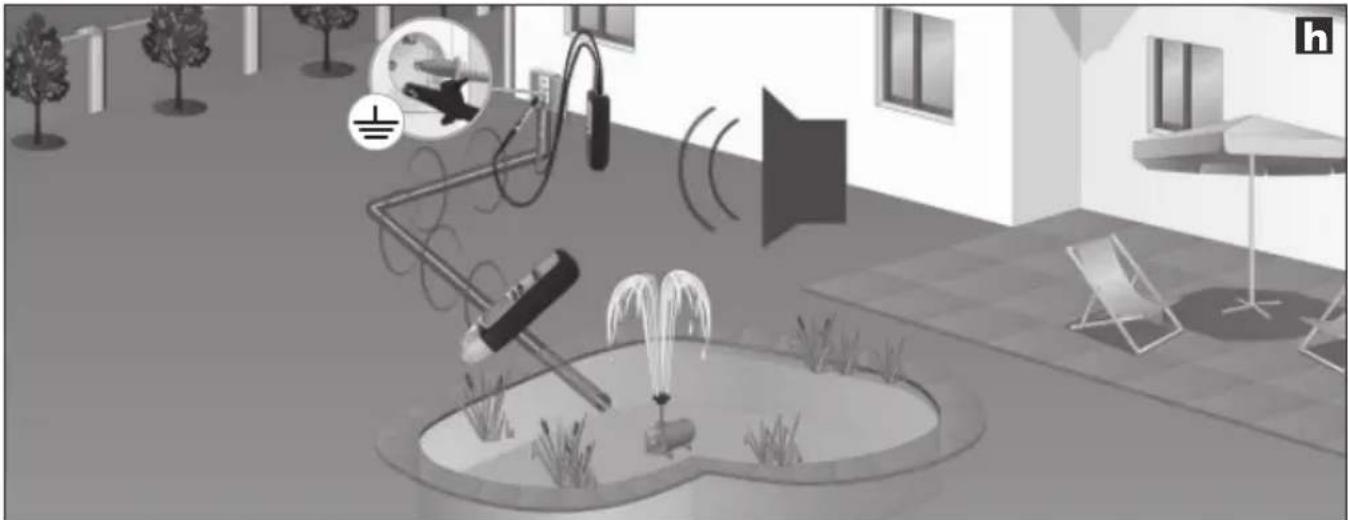

7B-3 Recherche d'un conducteur dans la terre

- Placer le circuit de mesure hors tension.

Raccorder l'émetteur à la ligne recherchée et au connecteur de terre puis mettre en marche. Ce faisant, veiller à ce que la boucle entre la ligne recherchée (rouge) et la mise à la terre (noir) soit aussi grande que possible. Si l'écartement est trop faible, le récepteur ne pourra pas localiser le signal à une portée maxima-le. Sur ce point, voir aussi les conseils 2 et 3 ainsi que l'application 7B-6 page suivante.

Réglage recommandé pour le récepteur : Mode de recherche automatique, voir chapitre 5B.

Conseil 8 : Pour augmenter la portée du récepteur, régler la puissance de sortie maximale pour l'émetteur, voir chapitre 3.

Conseil 9 : Lors de la recherche, observer l'affichage de barres sur le récepteur. Celles-ci présentent de fortes variations lorsque l'on déplace le récepteur sur la ligne recherchée. L'affichage de barres sera à son maximum lorsque l'appareil se situe directement au-dessus de la ligne.

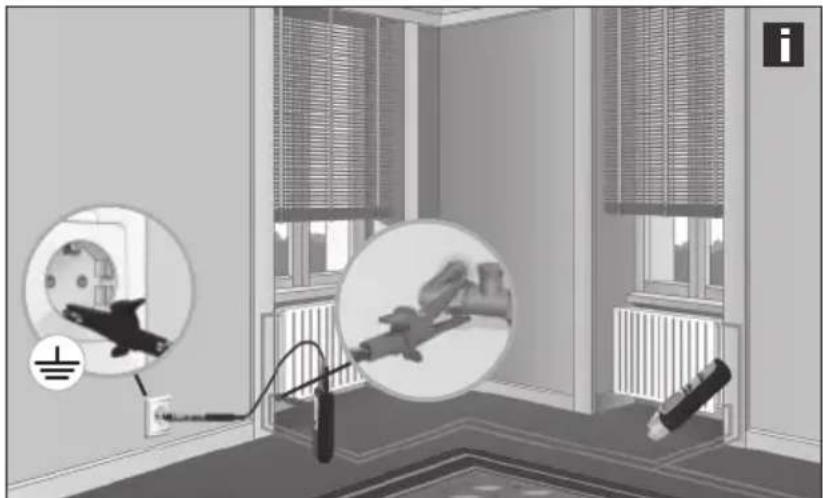

7B-4 Détection de conduites d'eau et de chauffage

• Placer le circuit de mesure hors tension
• Sectionner la liaison à la terre des tuyaux de chauffage. Le récepteur risque sinon de ne pas localiser le signal d'émission à portée maximale.

Raccorder l'émetteur en reliant le câble noir (-) au connecteur de terre et le câble rouge (+) au chauffage, voir fi gure i. Ce faisant, ne pas relier le chauffage à la terre. Ensuite, mettre en marche le récepteur et commencer la recherche. Observer également les conseils 2 et 3.

Réglage recommandé pour le récepteur : Mode de recherche automatique, voir chapitre 5B.

7B-5 Détection de tuyaux d'installation non conducteurs

• Dans le cas de conduites de câbles, placer hors tension les autres lignes se trouvant dans le tuyau et les relier à un potentiel du sol.
• Placer le circuit de mesure hors tension.

Introduire un câble de sonde (fil de cuivre) ou un fil de tirage dans le tuyau d'installation non conducteur. Relier l'émetteur à la sonde avec le câble rouge (+) et le câble noir (-) à un potentiel du sol puis le mettre en marche. Ensuite, mettre en marche le récepteur et commencer la recherche. Le récepteur peut maintenant détecter le tracé des tuyaux d'installation à l'aide de la sonde. Observer également le conseil 3. Réglage recommandé pour le récepteur : Mode de recherche automatique, voir chapitre 5B.

7B-6 Localisation de conducteurs à des endroits inaccessibles

• Placer le circuit de mesure hors tension
• Pour les travaux sous tension, observer impérativement les consignes de sécurité.

Le récepteur donnera les meilleurs résultats et donc de plus longues portées si la boucle entre la ligne de mesure (rouge) et le conducteur retour (noir) aussi grande que possible. Ceci peut être obtenu par exemple avec un câble de rallonge, voir figure j. Cette configuration se révèle particulièrement judicieuse lorsque l'on doit travaillier sous tension. Les conducteurs de mesure et de retour devraient être espacés au minimum de 2 m. Observer également les conseils 2, 3 et 6.

Réglage recommandé pour le récepteur : Mode de recherche automatique, voir chapitre 5B.

Conseil 10 : Le raccordement du conducteur de retour (noir) peut également se faire par le biais du conducteur neutre (N). Les conducteurs de mesure et de retour devraient alors se trouver dans le même circuit électrique.

7C Applications bipolaires (conducteurs aller et retour communs)

Ces mesures peuvent être exécutées dans des circuits de mesure au branchement correct (sans points défaillants). Dans ce cas, l'émetteur sera relié à deux conducteurs dans un câble commun. Le signal haute fréquence de l'émetteur traverse les conducteurs aller et retour pour revenir au transmetteur. Les mesures peuvent être réalisées sous tension et hors tension.

La profondeur de repérage maximale est de 0,5 m et dépend du matériau environnant.

Conseil 11 : Lors de mesures sous tension, les différentes phases (L1, L2, L3) peuvent être différentes, par exemple pour les prises, les douilles des lampes, les interrupteurs de lampes etc.

• Pour des raisons de sécurité, il est conseillé de placer le circuit de mesure hors tension
• Pour les mesures sous tension, respecter impérativement les consignes de sécurité
• Des lignes de mise à la terre et des blindages dans le câble amenuisent la profondeur de repérage du récepteur
• Des blindages environnants diminuent la portée (recouvrements métalliques, montants en métal etc.).

7C-1 Détection de court-circuit

• Placer le circuit de mesure hors tension.
• La résistance de court-circuit doit être inférieur à 20 ohms. Elle pourra être définie au moyen d'un multimètre. Si la résistance est supérieure à 20 ohms, on pourra éventuellement détecteur le défaut par une recherche de coupure de ligne, voir chapitre 7B-2.

Relier l'émetteur au conducteur court-circuité et le mettre en marche. Ensuite, mettre en marche le récepteur et commencer la recherche. Le récepteur détecte le signal jusqu'à l'endroit du court-circuit, voir figure k. Adapter progressivement la sensibilité du récepteur et la puissance de sortie de l'émetteur jusqu'à ce que soit localisé le court-circuit.

Réglage recommandé pour le récepteur : Mode de recherche manuelle, sensibilité minimale, voir chapitre 5C.

7C-2 Détection de fusibles

- Mesure sous tension ! Respecter impérativement les consignes de sécurité - Seul un électricien spécialisé pourra retirer le capot du coffret à fusibles.

Relier l'émetteur au conducteur de phase et au conducteur neutre (N), mettre le récepteur en marche puis commencer la recherche. Ce faisant, suivre le signal dans le distributeur secondaire, voir figure 1. Adapter progressivement la sensibilité du récepteur et la puissance de sortie de l'émetteur jusqu'à ce que soit localisé le fusible. De manière générale, la précision de localisation de fusible dépend des différentes conditions d'installation (dispositifs automatiques RCD, types de fusibles etc.).

Réglage recommandé pour le récepteur : Mode de recherche manuelle, sensibilité minimale, voir chapitre 5C.

Conseil 12 : Lors de la localisation du fusible, observer les nombres sur l'affichage numérique de précision. La valeur la plus élevée s'affi chera à proximité du fusible recherché.

Conseil 13 : Tourner le récepteur de 90° autour de l'axe longitudinal ou modifier la position horizontale et verticale pour adapter l'appareil à différents fusibles automatiques qui présentent diverses configurations de montages des bobines d'électroaimant.

Conseil 14 : Vous obtiendrez les meilleurs résultats en effectuant la mesure directement au niveau des connexions.

Conseil 15 : Cette mesure peut aussi se faire hors tension. Selon les conditions d'installation, vous pouvez obtenir des résultats nettement plus explicites le cas échéant.

Autres fonctions de l'appareil

• Si les conditions de luminosité sont mauvaises, il est possible d'activer l'éclairage de l'afficheur de l'émetteur comme du récepteur, voir chapitre 1
• Le récepteur dispose en plus d'une lampe de poche. Celle-ci s'éteint automatiquement au bout de 1 minute. Pour des raisons techniques, ne pas allumer ou éteindre la lampe de poche pendant la mesure lors de la détection d'une tension secteur (NCV)
• Le signal acoustique peut être désactivé pour le récepteur, voir chapitre 1.

Données techniques :

Émetteur CableTracer TX
Signal de sortie	125 kHz
Tension nominale	12 – 250 V
Plage de mesure	12 – 400 V CA / CC
Plage de fréquence	0 – 60 Hz
Catégorie de surtension	CAT III 300 V, Degré de pollution 2
Alimentation électrique	1 bloc 9 V, IEC LR6, Alcaline
Coupure automatique	env. 1 h.
Température de travail	0 °C – 40 °C
Température de stockage	-20 °C – 60 °C
Hauteur de service	2000 m
Poids, pile incluse	env. 200 g
Dimensions (L x H x P)	68 x 130 x 32 mm
Récepteur CableTracer RECV
Plage de mesure :
Recherche de tension	0 – 0,4 m profondeur de mesure
Mesure unipolaire	0 – 2 m profondeur de mesure
Mesure bipolaire	0 – 0,5 m profondeur de mesure
Alimentation électrique	1 bloc 9 V, IEC LR6, Alcaline
Coupure automatique	env. 10 minutes
Température de travail	0 °C – 40 °C
Température de stockage	-20 °C – 60 °C
Hauteur de service	2000 m
Poids, pile incluse	env. 240 g
Dimensions (L x H x P)	59 x 192 x 37 mm

Sous réserve de modifi cations techniques. 07.2010

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur www. laserliner. com/info
