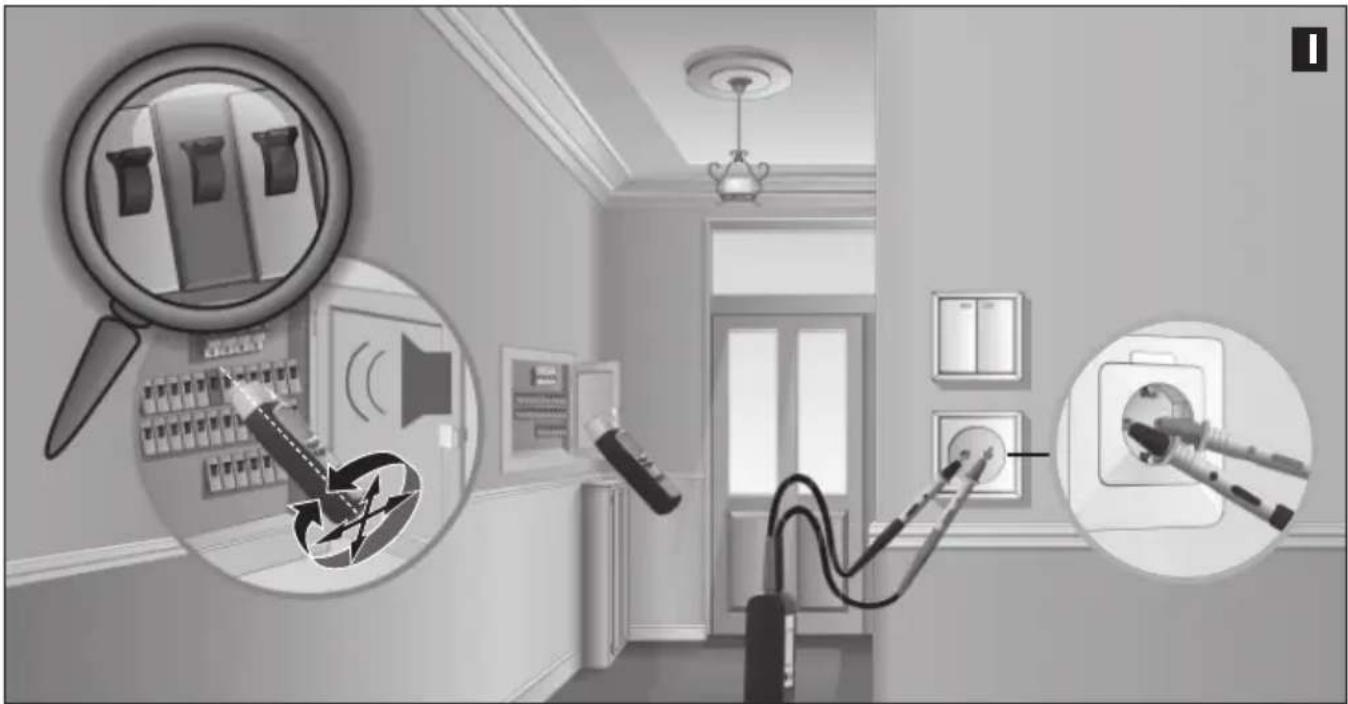

Eemaldage vooluring pingest. Ühendage saatja lühistatud juhtmetega. Kasutage vastuvõtjat manuaalrežiimis minimaalse tundlikkusega. Signaal lakkab lühise kohas.

Kuidas patareid vahetada?

Ühendage seade lahti igast vooluallikast. Avage patareipesa kaas seadme tagaküljel. Asendage patarei uue 9 V leelispatareiga (IEC 6LR61), jälgides polaarsust.

Mida teha, kui seade ei lülitu sisse?

Kontrollige patareid: vahetage see välja, kui ilmub tühja patarei ikoon. Veenduge, et polaarsus on õige. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Milline on maksimaalne tuvastussügavus?

Unipolaarses režiimis kuni 2 m. Bipolaarses režiimis kuni 0,5 m. Kontaktivaba pingeotsingu korral kuni 0,4 m. Sügavus sõltub ümbritsevast materjalist.

Kas ma saan seadet kasutada pinge all?

Jah, kuni 400 V AC/DC, kuid järgige kindlasti ohutusjuhiseid. Ärge töötage üksi ja kasutage originaalmõõtekaableid. Sisseehitatud pingedetektor hoiatab ohtliku pinge korral.

Kuidas saatekoodi reguleerida?

Hoidke saatekoodi nuppu all, seejärel vajutage lühidalt SISSE/VÄLJA nuppu. Kasutage koodi nuppu, et valida kood 1 kuni 7. Kinnitage SISSE/VÄLJA nupuga. See võimaldab kasutada kuni 7 saatjat.

Mida tähendab NCV näit?

NCV tähendab 'võrgupinge otsingut'. See režiim tuvastab pingestatud liine ilma saatjata. Tulbanäit ja heli näitavad pingestatud kaabli lähedust.

Kuidas helisignaali välja lülitada?

Vastuvõtjas hoidke all ekraani valgustuse nuppu (nupp 20) 2 sekundit. Ilmub helisignaali väljalülituse indikaator.

Kuidas seadet puhastada?

Puhastage kuiva pehme lapiga. Ärge kasutage abrasiivseid aineid ega lahusteid. Kaitske seadet niiskuse ja vedelike eest. Kuivatage see enne kasutamist, kui see on märg.

KASUTUSJUHEND CableTracer Pro Laserliner

Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“ täielikult läbi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente hästi.

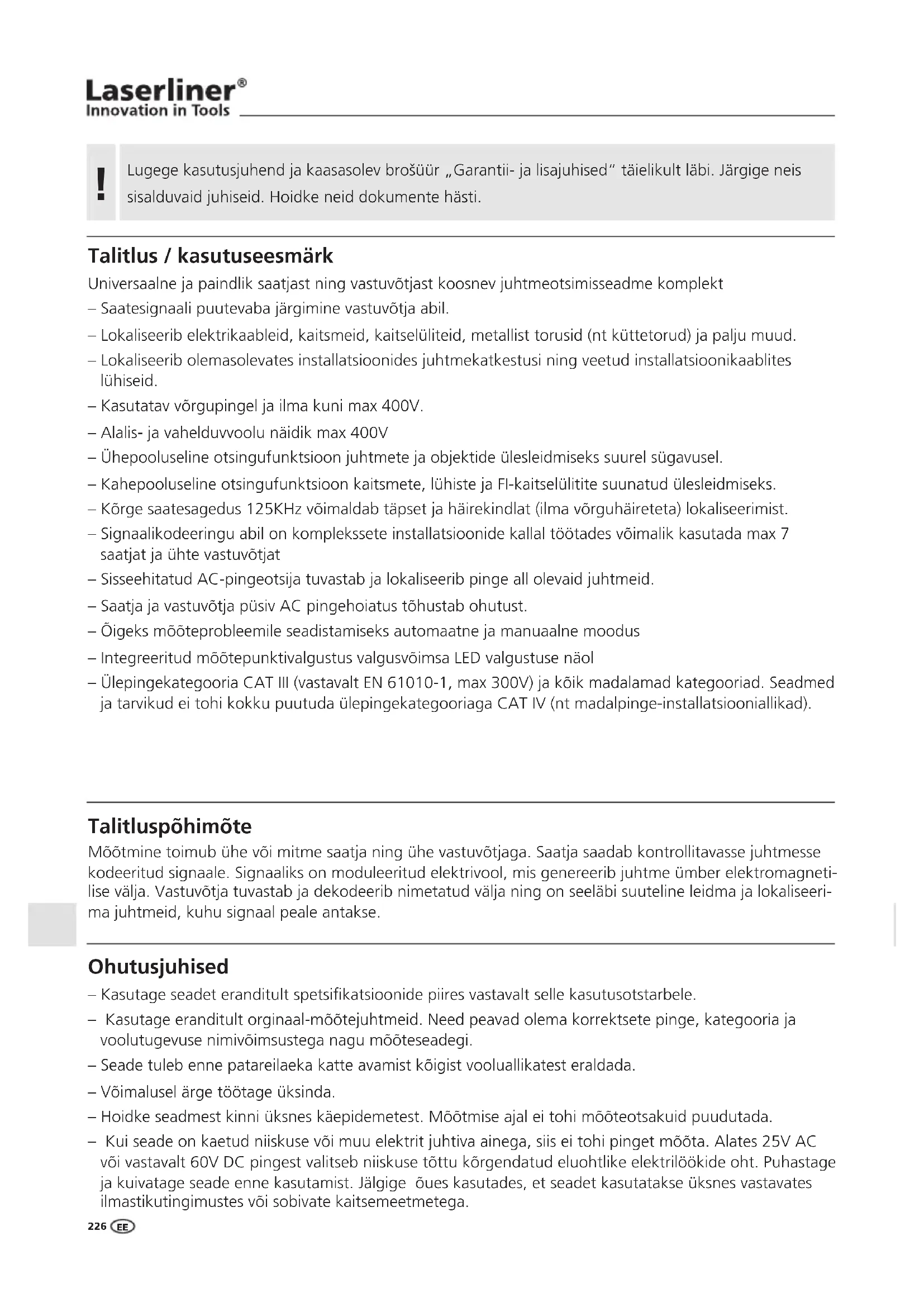

Talitlus / kasutuseesmärk

Universaalne ja paindlik saatjast ning vastuvõtjast koosnev juhtmeotsimisseadme komplekt

– Saatesignaali puutevaba järgimine vastuvõtja abil.
– Lokaliseerib elektrikaableid, kaitsmeid, kaitselüliteid, metallist torusid (nt küttetorud) ja palju muud.
- Lokaliseerib olemasolevates installatsioonides juhtmekatkestusi ning veetud installatsioonikaablites lühiseid.
- Kasutatav võrgupingel ja ilma kuni max 400V.
– Alalis- ja vahelduvvoolu näidik max 400V
– Ühepooluseline otsingufunktsioon juhtmete ja objektide ülesleidmiseks suurel sügavusel.
- Kahepooluseline otsingufunktsioon kaitsmete, lühiste ja FI-kaitselülitite suunatud ülesleidmiseks.
– Kõrge saatesagedus 125KHz võimaldab täpset ja häirekindlat (ilma võrguhäireteta) lokaliseerimist.
– Signaalikodeeringu abil on komplekssete installatsioonide kallal töötades võimalik kasutada max 7 saatjat ja ühte vastuvõtjat
– Sisseehitatud AC-pingeotsija tuvastab ja lokaliseerib pinge all olevaid juhtmeid.
- Saatja ja vastuvõtja püsiv AC pingehoiatus tõhustab ohutust.
- Õigeks mööteprobleemile seadistamiseks automaatne ja manuaalne moodus
– Integreeritud möötepunktivalgustus valgusvõimsa LED valgustuse näol
- Ülepingekategooria CAT III (vastavalt EN 61010-1, max 300V) ja köik madalamad kategooriad. Seadmed ja tarvikud ei tohi kokku puutuda ülepingekategooriaga CAT IV (nt madalpinge-installatsiooniallikad).

Talitluspõhimõte

Mõõtmine toimub ühe või mitme saatja ning ühe vastuvõtjaga. Saatja saadab kontrollitavasse juhtmesse kodeeritud signaale. Signaaliks on moduleeritud elektrivool, mis genereerib juhtme ümber elektromagnetilise välja. Vastuvõtja tuvastab ja dekodeerib nimetatud välja ning on seeläbi suuteline leidma ja lokaliseeri-ma juhtmeid, kuhu signaal peale antakse.

Ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Kasutage eranditult orginaal-mõõtejuhtmeid. Need peavad olema korrektsete pinge, kategooria ja voolutugevuse nimivõimsustega nagu mõõteseadegi.
  – Seade tuleb enne patareilaeka katte avamist köigist vooluallikatest eraldada.
  – Võimalusel ärge töötage üksinda.
  – Hoidke seadmest kinni üksnes käepidemetest. Möötmise ajal ei tohi mööteotsakuid puudutada.

• Kui seade on kaetud niiskuse või muu elektrit juhtiva ainega, siis ei tohi pinget mõõta. Alates 25V AC või vastavalt 60V DC pingest valitseb niiskuse tõttu kõrgendatud eluohtlike elektrilöökide oht. Puhastage ja kuivatage seade enne kasutamist. Jälgige öues kasutades, et seadet kasutatakse üksnes vastavates ilmastikutingimustes või sobivate kaitsemeetmetega.

• 25V AC või vastavalt 60V DC kõrgemate pingetega ümberkäimisel tuleb olla eriti ettevaatlik. Elektrijuhi puudutamisel valitseb neil pingetel juba eluohtliku elektrilöögi oht.
  – Olge saatja TX puhul alates 50V-näidiku süttimisest eriti ettevaatlik.

• Ärge kasutage seadet kohtades, mis on juhtivate osakestega saastunud või milles esineb tekkinud niiskuse tõttu (nt kondensatsiooni tõttu) ajutist juhtivust.
• Ärge teostage mõõtmisi elektrisüsteemidele ohtlikus läheduses üksinda ja tehke seda üksnes vastutava elektrispetsialisti korralduste alusel.
• Veenduge iga kord enne möõtmist, et kontrollitav piirkond (nt juhe), kontrollseade ja kasutatavad tarvikud (nt ühendusjuhe) on laitmatus seisukorras. Testige seadet tuntud pingeallikatel (nt 230 V pistikupesa vahelduvvoolu (AC) või autoaku alalisvoolu (DC) kontrollimiseks). Seadet ei tohi kasutada, kui selle üks või mitu funktsiooni on rivist välja langenud.
• Ärge kasutage saatjat kestevrežiimil vaid üksnes tegeliku mõõtmisaja vältel. Pärast mõõtmist tuleb saatja mõõteahelast eemaldada.
  – Ärge töötage seadmega ümbruskonnas, kus esineb plahvatusohtlikke gaase või aure.
• Kaitske seadet mustuse ja kahjustuste eest ning ladustage teda kuivas kohas.
• Seade ei tohi niiskuse ega vedelikega kokku puutuda. Jälgige välioludes kasutades, et seadmega tööta- taks üksnes vastavates ilmastikutingimuses või rakendatakse sobivaid kaitsemeetmeid.
  – Seadme ehitust ei tohi muuta.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele möeldud mänguasjadega. Hoidke lastele kättesaamatult.
  – Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.

Sümbolid

Hoiatus ohtliku elektripinge eest: Seadme sisemuses võib kaitsmata, pinge all olevate koostedetailide tõttu esineda piisav oht, et inimene saab elektrilöögi.

Hoiatus ohukoha eest

Kaitseklass II: Kontrollseade on varustatud tugevdatud või kahekordse isolatsiooniga.

CAT III

Ülepingekategooria III: Püsiinstallatsiooniga töövahenditel ja sellistel juhtudel, kus töövahendite usaldusväärsusele ja kasutatavusele esitatakse erilisi nõudeid nagu nt püsiinstallatsiooniga lülitid ja tööstuslikuks kasutuseks mõeldud seadmed, mis on pidevalt püsiinstallatsiooniga ühendatud.

Maapotentsiaal

Tähtsad juhised, millest tuleb tingimata kinni pidada.

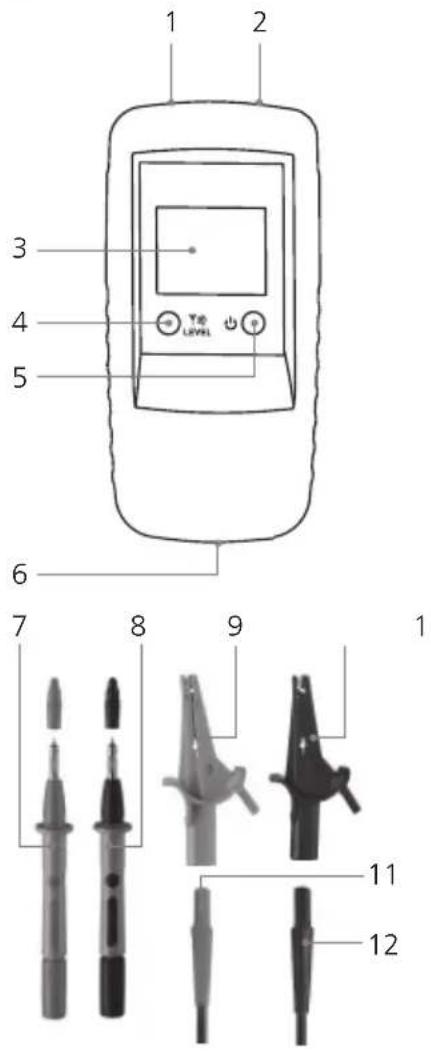

1 Nimetus

1 2 3 4 5 6 7 8 9 1 11 12

Saatja TX

1 Punane ühenduspesa +

2 Must ühenduspesa –

3 LC-näidik

4 Saatekoodi klahv: saatesignaali väljundvõimsuse seadistus / LC-näidiku (vajutada 2 sek) / saatekoodi seadistamine

5 SISSE/VÄLJA-klahvVÄLJA: vajutada 2 sek

6 Patareilaegas (tagaküljel)

9 Lisavarustus: Punane mõõte-klamber +

10 Lisavarustus: Must mõõte-klamber –

11 Punane ühenduskaabel +

12 Must ühenduskaabel –

C B Volt CODE 400 230 120 50 12 LEVEL A D E

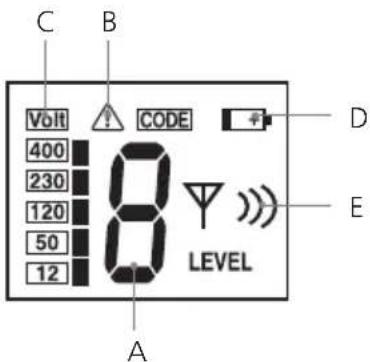

LC-näidik saatjal TX

A Saatekood (1,2,3,4,5,6,7)

B Hoiatus võõrpinge eest

C Võörpinge näit (12, 50, 120, 230, 400V)

D Patarei vähene laetus

E Saatesignaali väljundvõimsuse näit (Level I, II, III)

13 14 15 16 17 20 21 MODE 18 19 22 23 228 EE

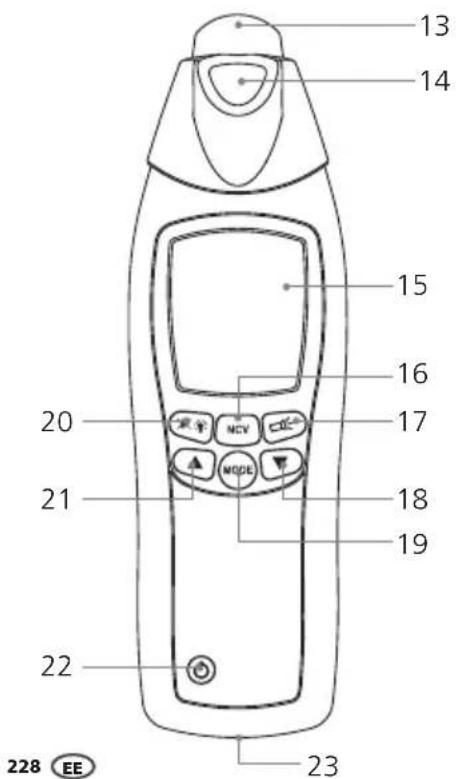

Vastuvõtja RECV

13 Sensorpea

14 Taskulamp

15 LC-näidik

16 Mõõtemooduse ümberlülitamine: juhtmeotsing (SIG) / vörgupingeotsing (NCV)

17 Taskulambi SISSE/VÄLJA-klahv

18 Tundlikkuse vähendamine

19 Manuaalse otsingumooduse / automaatse otsingumooduse ümberlülitamine

20 LC-näidiku valgustus / signaalheli välja- või sisselülitamine (vajutada 2 sek)

21 Tundlikkuse töstmine

22 SISSE/VÄLJA-klahv – VÄLJA: vajutada 2 sek

23 Patareilaegas (tagaküljel)

LC-näidik vastuvõtjal RECV

F Tulpkujutis (näit põhjas = maksimaalne tugevus): signaali tugevus (SIG) / elektromagnetilise välja tugevus (NCV)

G Vörgupingemoodus (NCV)

H Patarei laetusseisundi näit

I Automaatne otsingumoodus sisse lüllitatud (SIG)

J Sisselülitatud taskulambi näit

K Manuaalne otsingumoodus: seadistatud tundlikkuse graafi line näit

L Automaatne otsingumoodus: signaali intensiivsuse näit Manuaalne otsingumoodus: signaali intensiivsuse numbriline täppisnäit, väärtus söltub seadistatud tundlikkusest

M Väljalülitatud signaalheli näit

N Saatjal TX seadistatud saatesignaali väljundvõimsuse näit, Level I, II, III.

O Vastuvõetud saatekoodi näit (1,2,3,4,5,6,7)

P Manuaalne otsingumoodus sisse lülitatud

Q Hoiatus võõrpinge eest

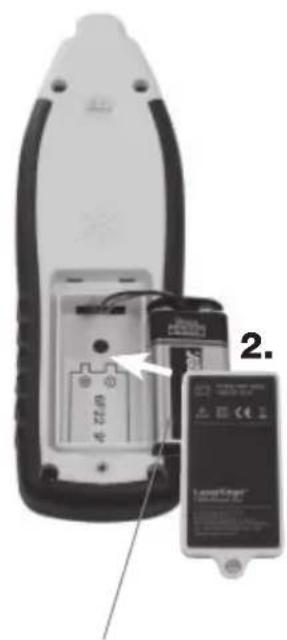

2 Patarei sisestamine

Jälgige öiget polaarsust! Vastuvõtja ja saatja LC-displeil olev patareisümbol näitab, millal tuleb patareid välja vahetada.

Latixaser® Latixaser (kg) 1.

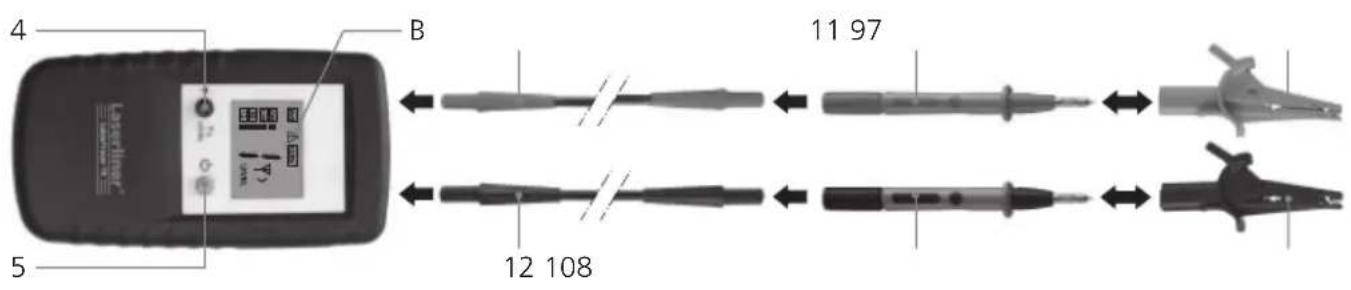

Ühendage kaablid seadme külge. Jälgige seejuures öiget polaarsust! Lülitage seade SISSE/VÄLJA-klahviga (5) sisse. Rakendusest olenevalt saab signaali väljundvõimsuse saatekoodiklahviga (4) ette seadistada: Level 1 = väikseim võimsus; Level 3 = suurim võimsus. Võimsuse töstmine väikseimalt suurimale toob kaasa vastuvõtja RECV tööraadiuse laienemise u viiekordseks.

Võörpinge olemasolu korral ilmuvad LC-displeile pinge suurus ja hoiatussümbol (B). Peale selle näidatakse saatekoodi. LC-displei valgustuse sisselülitamiseks vajutage u 2 sek saatekoodiklahvi (4). Seadme väljalülitamiseks vajutage u 2 sek SISSE/VÄLJA-klahvi. Seadet on võimalik käitada pinge all ja pingevabalt ning ta talub kuni 400 V pinget.

4 B 11 97 5 12 108

– Pidage pinge all töötades ohutusjuhistest tingimata kinni.
- Saatjasse integreeritud võõrpingehoiatus (B) ei suuda asendada pingevabaduse kontrollimist!

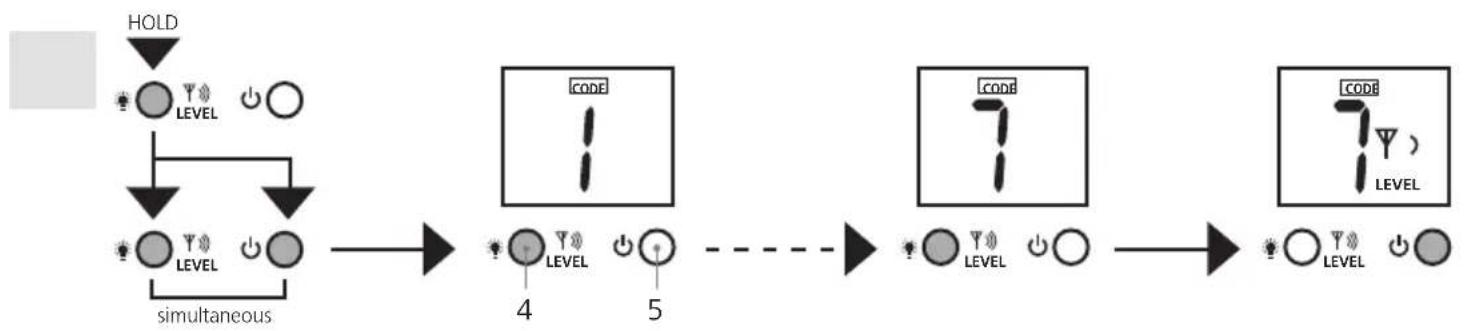

4 Saatja TX: saatekoodi seadistamine

Kui kasutuses on ainult üks saatja, siis ei pea saatekoodi ümber seadistama. Kui töötatakse rohkem kui ühe saatjaga, siis tuleb saatekood ette seadistada. Selleks hoidke väljalülitatud seadmel saatekoodiklahvi (4) allavajutatult ja vajutage hetkeks AN/AUS-klahvi (5). Seejärel vajutage saatekoodiklahvi ja määrake kindlaks soovitud kood. Seadistage köik kasutuses olevad seadmed erinevate saatekoodide peale. Seadistus salvestatakse ja seade lülitatakse sisse SISSE/VÄLJA-klahviga. Kokku saab valida 7 erineva signaalikoodi hulgast.

5 Vastuvõtja RECV: vastuvõtumooduse seadistamine

!

Vastuvõtjasse integreeritud võõrpingehoiatus (Q) ei suuda asendada pingevabaduse kontrollimist!

5A Võrgupinge tuvastamine

See moodus talitleb ilma saatjata ning aktiveeritakse klahviga 16. LC-displeile ilmub „NCV”. Siin on võimalik otsida pinge all olevaid juhtmeid.

Elektromagnetilise välja tugevust näidatakse tulpnäidul. Täiendav akustiline vastuvõ- tusignaal näitab helikõrguse kaudu, kui kaugel pinge all olev kaabel paikneb. Mida kõrgem heli, seda lähemal pinge all olev kaabel asub. Võõrpinge esinemisest antakse märku hoiatussümboliga (Q).

5B Automaatne otsingumoodus

See moodus töötab üksnes koos saatjaga, aktiveerub pärast seadme sisselülitamist ja seda näidatakse LC-displeil „SIG“-ga. Siin viib seade optimaalsete mõõtmistulemuste saavutamiseks läbi tundlikkuse automaatse seadistamise. Seda seadistust saab välja valida mooduseklahviga.

Signaali tugevus ilmub tulpnäidule ja selle saab numbriliselt maha lugeda. Täienda- valt näitab akustiline vastuvõtusignaal helikõrguse kaudu, kui kaugel otsitav juhe paikneb. Mida kõrgem heli, seda lähemal otsitav juhe asub. Juhtme täpseimat lokaliseerimist võimaldab numbriline täppisnäit.

Samuti näidatakse saatja poolt ülekantavat saatekoodi ning saatesignaali väljundvõimsust. Võörpinge esinemisest antakse märku hoiatussümboliga (Q).

SIG 513 CODE LEVEL NCV MODE

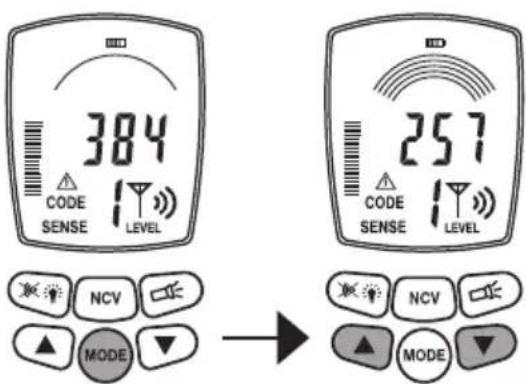

5C Manuaalne otsingumoodus

See moodus töötab üksnes koos saatjaga ning valitakse välja Mode-klahviga. LC-displeile ilmub „SENSE“. Tundlikkust saab seadistada nooleklahvidega: 1 kaar = maksimaalne tundlikkus; 8 kaart = minimaalne tundlikkus. Tundlikkust on möttekas vähendada siis, kui möötepiirkond tuleb täpselt piiritleda.

Samuti määrab signaali tugevuse ära saatja väljundvõimsus. Seepärast seadistage soovitud tundlikkusele kohandamiseks ka saatmistaset. Signaali tugevus ilmub tulpnäidule ja selle saab numbriliselt maha lugeda. Täiendavalt näitab akustiline vastuvõtusignaal helikõrguse kaudu, kui kaugel otsitav juhe

384 CODE SENSE LEVEL 257 CODE SENSE LEVEL NCV MODE → NCV MODE

paikneb. Mida körgem heli, seda lähemal otsitav juhe asub. Juhtme täpseimat lokaliseerimist võimaldab numbriline täppisnäit.

Samuti näidatakse saatja poolt ülekantavat saatekoodi ning saatesignaali väljundvõimsust. Võõrpinge esinemisest antakse märku hoiatussümboliga (Q).

6 Möötmiste ettevalmistamine

Mõõtmisi saab põhimõtteliselt teostada pingevabadel ja pinge all olevatel juhtmetel. Vastuvõtja vastuvõtu- vahemik on reeglina suurem, kui töötatakse pingevabade juhtmetega. Vastuvõtjat toidetakse vooluga alati paigaldatud patareist.

– Mõõtmisi tuleks viia alati läbi pingevabaks lülitatud juhtmetel.

– Järgige pinge all töötamise korral tingimata ohutusjuhiseid.

Pinge all töötamisel saab määrata saatjaga kindlaks faasijuhi. Selleks ühendage must kaabel (-) kaitsejuhi ja punane kaabel (+) möödetava juhi külge. Kui displeil näidatakse pinget ja ilmub hoiatussümbol (näide a), siis on tegemist faasijuhiga. Kui eelnevat ei kuvata, siis on tegemist neutraaljuhiga N (näide b), puudub tööpinge või on kaitsejuht vääralt külge ühendatud.

Kui mõõteahelas esineb juba rikkevoolu, siis võib FI/RCD kaitselüliti saatja täiendava voolu tõttu tööle rakenduda.

Ohutusalastel põhjusel tuleks ühendada saatja pinge all töötamisel üksnes faasi ning neutraaljuhi vahele (näide c). Kui saatja ühendatakse siiski faasi ja kaitsejuhi vahele (näide d), siis tuleb üle kontrollida, kas kaitsejuht on korrektselt maandatud ning talitleb kindlalt. Kui see pole nii, siis võivad kõik maaga ühenduses olevad osad pinge all seista.

Järgige kaitsejuhi talitluskindluse kontrollimisel kohapealsete või siseriiklike ametkondade vastavaid ohutuseeskirju.

7 Kasutusvaldkonnad

Põhimõtteliselt on olemas kolm valdkonda:

A. Kasutamine koos vastuvõtjaga: pinge all olevate juhtmete otsimine.
B. Ühepooluselised rakendused saatja ja vastuvõtjaga: mõõtmised eraldatud sinna- ja tagasijuhtidel, vt pilti d ja pilti e peatükis 7B.
C. Kahepooluselised rakendused saatja ja vastuvõtjaga: mõõtmised ühistel sinna- ja tagasijuhtidel ühes kaablis, vt pilti c.

7 Kasutusvaldkonnad

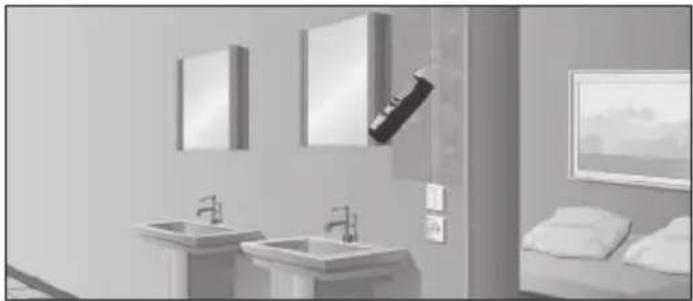

7A Pingeotsing

Lülitage vastuvõtja sisse ja lülituge võrgupin-gemoodusesse. Seade tuvastab nüüd pinge all olevaid juhtmeid ja sellega saab jälgida pinge all oleva juhtme jooksmist. Seejuures pole saatjat tarvis. Vt selle kohta ka peatükki 5A.

7B Ühepooluselised rakendused (eraldatud sinna- ja tagasijuhid)

Siin ühendatakse saatja mitmesoonelisel kaablil ainult ühe juhi külge. Siis voolab selle juhi kaudu saatja körgsageduslik signaal. Tagasijuhiks on maa, ideaalsel juhul maajuht või mõni teine hea massiühendus. Lokaliseerimissügavus on maksimaalselt 2 m ning söltub ümbritsevast materjalist.

!

• Saatja saatesignaal peaks olema optimaalsete otsingutulemuste saavutamiseks korralikult maandatud.
  – Pidage pinge all töötades ohutusjuhistest tingimata kinni.

Ühepooluseliste rakenduste näited

7B-1 Juhtmetele järgnemine / pistikupesade otsimine

!

– Lülitage mööteahel pingevabaks.
- Toitejuhtmesse sisestatud saatesignaal võib teistele juhtmete üle kanduda, kui need jooksevad pikema teekonna vältel toitejuhtmega paralleelselt.
– Suuremate tööraadiuste saavutamiseks on möttekas möõdetav juhe ülejäänud möõteahelast eraldada.

Ühendage saatja mõõdetava juhtme ja kaitsejuhi külge, vt pilti d peatükis 6. Seejärel lülitage vastuvõtja sisse ning alustage otsingut.

Vastuvõtja soovitav seadistus: Manuaalne otsingu- moodus, maksimaalne tundlikkus, vt peatükki 5C.

Vihje 1: Alternatiivselt kaitsejuhile võib maandusena toimida nt ka küttesüsteem, vt pilti e. Selleks peab olema kindlaks tehtud, et kütteseade on korrektselt maandatud.

Vihje 2: Signaalhelide, tulpnäidu ja numbrilise täppisnäidu abil on võimalik juhtme jooksu-

le hölpsalt järgneda. Kui juhtme jooksmist peab tuvastama täpselt, siis märgistage lihtsalt kohad, kus numbriline täppisnäit kõrgeimat väärtust näitab.

Vihje 3: Tööraadius suureneb viiekordseks, kui saatja väljundvõimsus seatakse Level 1 pealt 3 peale.

Vihje 4: Otsitava juhtme parema piiritlemise võimaldamiseks võib olla mõttekas temaga paralleelsed juhtmed samuti maandada.

7B-2 Juhtmekatkestuste leidmine

!

– Lülitage mööteahel pingevabaks.
– Juhtmekatkestuse korral peab olema üleminekutakistus suurem kui 100 kΩ.

Selles rakenduses võib kasutada kahte saatjat. Teine saatja ei sisaldu komplektis ja on saadaval tarvikuna. Seadistage saatjad erinevatele saatekoodidele ja ühendage mõõdetava juhtme ning kaitsejuhi külge, vt pilti f ja peatükke 4 ning 6. Seejärel lülitage vastuvõtja sisse ning alustage juhtmejooksu otsingut. Juhtmekatkestuse koht asub täpselt mõlema LC-displeil näidatava saatekoodiväärtuse keskel. Järgige ka vihjeid 1 kuni 3.

Vastuvõtja soovitav seadistus: Manuaalne otsingumoodus, maksimaalne tundlikkus, vt peatükki 5C.

Vihje 5: Vea asukohta on võimalik vastuvõtja tundlikkuse ja saatja väljundvõimsuse ümberseadistamisega süstemaatiliselt sisse piirata.
Vihje 6: Optimaalsete tulemuste saavutamiseks tuleks maandada ka köik möötmisel mittekasutatavad juhtmed. See kehtib eriti mitmesooneliselt kaablitel ja manteljuhtmetel köigi mittekasutatavate üksi-kjuhtide kohta. Kui neid ei maandata, siis vöib esineda sisestatud signaali ülekandumist (kapatsitiivsete ja induktiivsete sidestuste kaudu). Vea asukohta pole siis vöimalik piisaval määral sisse piirata.
Vihje 7: Elektriliste põrandate puhul toimub veaotsing sarnasel viisil. Jälgige siinkohal, et küttetraatidest ülalpool ei asuks varjestusfooliumi. Vaj. ühendage see maaühenduse küljest lahti.

Ühe saatjaga töötades ei saa juhtmekatkestuse asukohta elektromagnetilise välja võimaliku ülekandumise töttu nii täpselt kindlaks määrata, vt selle kohta pilti g. Sel juhul näitab vastuvõtja saatesignaali juhtmekatkestuse järel tunduvalt langenud kujul. Katkestus paikneb kohas, kus algab signaali langus.

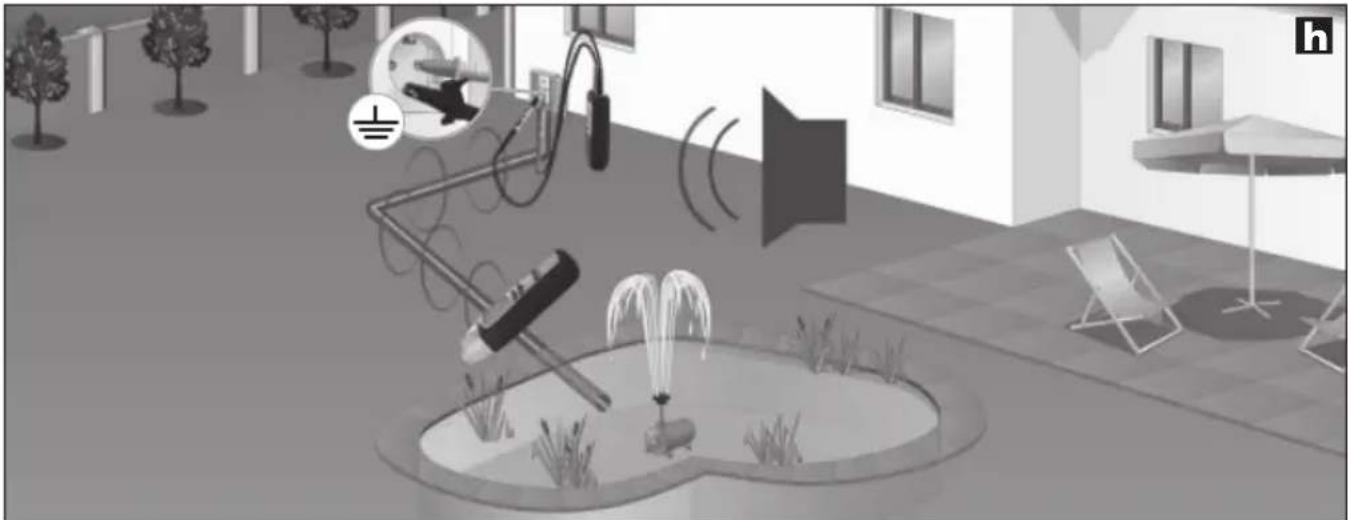

7B-3 Maasiseste juhtmete leidmine

– Lülitage mööteahel pingevabaks.

Ühendage saatja otsitava juhtme ja kaitsejuhi külge ning lülitage sisse. Jälgige seejuures, et otsitava juhtme (punane) ja maanduse (must) vaheline löik oleks vöimalikult pikk. Kui vahekaugus on väiksem, siis ei saa vastuvõtja signaali maksimaalse tööraadiusega lokaliseerida. Vt selle kohta ka vihjeid 2 ja 3 ning järgneval leheküljel rakendust 7B-6.

Vastuvõtja soovitav seadistus: Automaatne otsingumoodus, vt peatükki 5B.

Vihje 8: Seadistage vastuvõtja tööraadiuse suurendamiseks saatjal ette maksimaalne väljundvõimsus, vt peatükki 3.

Vihje 9: Jälgige otsimisel vastuvõtja tulpnäitu. See muutub vastuvõtjat otsitava juhtme kohal liigutades tugevasti. Näit on maksimaalne, kui seade asub täpselt juhtme kohal.

7B-4 Kütte- ja veetorude leidmine

– Lülitage mööteahel pingevabaks.
- Küttetorud peavad olema maühendusest eraldatud. Vastasel juhul ei suuda vastuvõtja saatesignaali maksimaalse tööraadiusega lokaliseerida.

Ühendage saatja musta kaabliga (-) kaitsejuhi ja punase kaabliga (+) kütte- süsteemi külge, vt pilti i. Küttesüsteem ei tohi seejuures maandatud olla. Seejärel lülitage vastuvõtja sisse ning alustage otsingut. Järgige ka vihjeid 2 ja 3.

Vastuvõtja soovitav seadistus: Auto-maatne otsingumoodus, vt peatükki 5B.

7B-5 Mittejuhtivate installatsioonitorude leidmine

!

– Lülitage kaablikanalites lisaks torule paiknevad juhtmed vooluvabaks ning ühendage maapotentsiaaliga.

– Lülitage mööteahel pingevabaks.

Sisestage kaablisond (vasktraat) või tömbetraat mittejuhtivasse installatsioonitorusse. Ühendage saatja punase kaabliga (+) sondi ja musta kaabliga (-) maapotentsiaali külge ning lülitage sisse. Seejärel lülitage vastuvõtja sisse ning alustage otsingut. Nüüd on vastuvõtja sondi abil võimeline tuvastama installatsioonitorude jooksu. Järgige ka vihjet 3.

Vastuvõtja soovitav seadistus: Automaatne otsingumoodus, vt peatükki 5B.

7B-6 Juhtide lokaliseerimine ligipääsmatutes kohtades

!

– Lülitage mööteahel pingevabaks.

– Pidage pinge all töötades ohutusjuhistest tingimata kinni.

Vastuvõtja saavutab parimaid vastuvõtutulemusi ja seega suuremaid tööraadiusi, kui mõõtejuhtme (punane) ning tagasijuhi (must) vaheline lõik on võimalikult pikk. Seda on võimalik saavutada nt pikendus- juhtmega, vt pilti j. Selline paigutus on eriti mõttekas siis, kui tuleb töötada pinge all. Mõõte- ja tagasijuhi vahekaugus peab olema minimaalselt 2 m. Järgige ka vihjeid 2, 3 ja 6.

Vastuvõtja soovitav seadistus: Automaatne otsingumoodus, vt peatükki 5B.

Vihje 10: Tagasijuhi (must) ühendus võib toimuda ka neutraaljuhi (N) kaudu. Siis peaksid mõõte- ja tagasijuht samas vooluahelas paiknema.

7C Kahepooluselised rakendused (ühine sinna- ja tagasijuht)

Neid mõõtmisi on võimalik läbi viia korrektselt ühendatud vooluahelatel (ilma vigaste kohtadeta). Siin ühendatakse saatja ühisel kaablil kahe juhi külge. Saatja kõrgsageduslik signaal liigub sinna- ja tagasijuhi kaudu anduri juurde tagasi. Mõõtmisi saab teostada pingevabalt ja pinge all.

Lokaliseerimissügavus on maksimaalselt 0,5 m ning söltub ümbritsevast materjalist.

Vihje 11: Pinge all mõõtes on võimalik määrata kindlaks üksikuid faase (L1, L2, L3) nt pistikupesadel, lambisoklitel, valgustuslülitiel jne.

– Ohutusalastel põhjustel peaks olema mõõteahel pingevabaks lülitatud.
– Järgige pinge all mõõtmisi läbi viies tingimata ohutusjuhiseid.
- Kaablis asuvad täiendavad maandusjuhtmed ja varjestused vähendavad vastuvõtja lokaliseerimissügavust.
- Ümbruses asuvad varjestused vähendavad tööraadiust (metallkatted, metalltarindid jne).

Ühepooluseliste rakenduste näited

7C-1 Lühise leidmine

– Lülitage mööteahel pingevabaks.
- Lühise takistus peab olema väiksem kui 20 oomi. Selle saab määrata multimeetriga. Kui takistus > 20 oomi, siis saab viga võib-olla leida juhtmekatkestuse otsinguga, vt peatükki 7B-2.

Ühendage saatja lühistatud juhi külge ja lülitage sisse. Seejärel lülitage vastuvõtja sisse ning alustage otsingut. Vastuvõtja tuvastab signaali kuni lühise asukohani, vt pilti k. Kohandage sammhaaval vastuvõtja tundlikkust ja saatja väljundvõimsust, kuni lühis on lokaliseeritud.

Vastuvõtja soovitav seadistus: Manuaalne otsingumoodus, minimaalne tundlikkus, vt peatükki 5C.

- Kaitsmekarbi kaant tohivad eemaldada üksnes elektrispetsialistid.

Ühendage saatja faasijuhi ja neutraaljuhi (N) külge, lülitage vastuvõtja sisse ja alustage otsingut. Seejuures jälgige signaali alamjaoturis, vt pilti I. Kohandage sammhaaval vastuvõtja tundlikkust ja saatja väljundvõimsust, kuni kaitse on lokaliseeritud.

Kaitsmete lokaliseerimine söltub põhimötteliselt erinevatest installatsioonitingimustest (RCD automaadid, kaitsmetüübid jne).

Vastuvõtja soovitav seadistus: Manuaalne otsingumoodus, minimaalne tundlikkus, vt peatükki 5C.

Vihje 12: Jälgige kaitsme lokaliseerimisel arve numbrilisel täppisnäidul. Suurim väärtus ilmub otsitava kaitsme läheduses.

Vihje 13: Keerake vastuvõtjat pikitelje suhtes 90° või muutke horisontaalset ja vertikaalset asendit, kohandamaks seadet erinevatele kaitsmeautomaatidele, mille magnetpoolid on paigaldatud erinevates asendites. Vihje 14: Parimaid tulemusi saavutatakse vahetult ühendustel mõõtes.

Vihje 15: Seda mõõtmist on võimalik läbi viia ka ilma pingeta. Olenevalt installatsioonitingimustest on võimalik teatud kindlatel tingimustel saavutada ühesemaid tulemusi.

8 Seadme edasised funktsioonid

• Displeivalgustuse saab halbades nähtavusoludes nii saatjal kui ka vastuvõtjal sisse lülitada, vt peatükki 1.
  – Lisaks on vastuvõtja varustatud taskulambiga. Viimane lülitub 1 minuti möödudes automaatselt välja. Ärge lülitage taskulampi mõõtmistehnilistel põhjustel võrgupinge tuvastamisel (NCV) mõõtmise ajal sisse ega välja.
  – Vastuvõtjal on võimalik akustilist signaali deaktiveerida, vt peatükki 1.

Tehnilised andmed

Saatja CableTracer TXVäljundsignaalNimipingeMõõtevahemikSagedusvahemikÜlepingekategooriaVoolutoideAutomaatne väljalülitusTöötemperatuurLadustamistemperatuurTöökõrgusKaal sh patareiMõõtmed (l x k x s)	125 kHz12 – 250V12 – 400V AC/DC0 – 60 HzCAT III 300V, mustumisaste 21 x 9V plokk, IEC LR6, leelisu 1 h0°C – 40°C-20°C – 60°C2000 m u200 g68 x 130 x 32 mm
Vastuvõtja CableTracer RECVMõõtevahemikud:PingeotsingÜhepooluseline mõõtmineKahepooluseline mõõtmineVoolutoideAutomaatne väljalülitusTöötemperatuurLadustamistemperatuurTöökõrgusKaal sh pataeriMõõtmed (l x k x s)	0 – 0,4 m mõõtesügavus0 – 2 m mõõtesügavus0 – 0,5 m mõõtesügavus1 x 9V plokk, IEC LR6, leelisu 10 minutit0°C – 40°C-20°C – 60°C2000 m u240 g59 x 192 x 37 mm

Jätame endale õiguse tehnilisteks muudatusteks. 07.2010

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil: www.laserliner.com/info
