Produkta veids	Digitālais elektroniskais burbuļlīmenis
Zīmols	Laserliner
Modelis	DigiLevel Plus 25
Izmēri (G x A x D)	240 x 66 x 30 mm
Svars (ieskaitot baterijas)	315 g
Barošana	2 AAA/LR03 baterijas (katra 1,5 V)
Elektroniskās mērīšanas precizitāte	± 0,1° (0° līdz 1° un 89° līdz 90°), ± 0,2° (1° līdz 89°)
Burbuļu precizitāte	± 1 mm/m
Displejs	Digitāls, 1 decimālzīme
Mērvienības	Grādi (°), procenti (%), mm/m
Mērījumu diapazons	360° (nepārtraukti)
Darba temperatūra	0 līdz 50 °C
Uzglabāšanas temperatūra	-20 līdz 70 °C
Pieļaujamais mitrums	80% RH, bez kondensāta
Maksimālais augstums	2000 m virs jūras līmeņa
Galvenās funkcijas	Leņķa mērīšana ar digitālo displeju, slīpuma atmiņa (REF), HOLD funkcija, kalibrēšana, skaņas signāls (0°, 45°, 90°), fona apgaismojums, automātiska izslēgšanās (3 min), apkārtējās temperatūras rādījums
Iebūvētie piederumi	Magnēti, horizontālais un vertikālais burbuļlīmenis
Apkope un tīrīšana	Tīrīšana ar viegli mitru drānu, neizmantot agresīvus līdzekļus vai šķīdinātājus. Pirms ilgstošas uzglabāšanas izņemt baterijas. Uzglabāt sausā un tīrā vietā.
Drošība	Izvairīties no spēcīgiem magnētiskajiem laukiem (attālums ≥ 30 cm no implantiem un jutīgām ierīcēm). Nepakļaut mehāniskai slodzei, ekstremālām temperatūrām, mitrumam vai stiprām vibrācijām.
Vispārīga informācija	Lietošanas instrukcija iekļauta. Atbilst EMC direktīvai 2014/30/ES un WEEE direktīvai. Tehniskās izmaiņas iespējamas.

Bieži uzdotie jautājumi - DigiLevel Plus 25 Laserliner

Kā kalibrēt DigiLevel Plus 25?

Novietojiet instrumentu uz līdzenas un iezīmētas virsmas. Ieslēdziet, nospiediet REF, līdz tiek parādīts CAL 1. Pagrieziet instrumentu par 180° uz tās pašas virsmas, vēlreiz nospiediet REF, līdz mirgo CAL 2. Kalibrēšana ir veiksmīga, ja vērtības abās pozīcijās ir identiskas.

Kā mainīt mērvienību?

Nospiediet taustiņu UNIT (1), lai pārslēgtos starp grādiem (°), procentiem (%) un mm/m.

Kā lietot HOLD funkciju?

Nospiediet taustiņu HOLD (5), lai fiksētu izmērīto vērtību uz displeja. Nospiediet vēlreiz, lai atceltu.

Kā ieslēgt vai izslēgt skaņas signālu?

Nospiediet taustiņu (6), lai ieslēgtu/izslēgtu skaņas signālu. Tas atskan leņķos 0°, 45°, 90° un pie saglabātās atsauces vērtības.

Kā ieslēgt fona apgaismojumu?

Ilgi nospiediet taustiņu (6), lai ieslēgtu vai izslēgtu fona apgaismojumu.

Kāds ir bateriju darbības laiks?

Ierīce automātiski izslēdzas pēc 3 minūšu neaktivitātes, lai taupītu baterijas. Izmantojiet divas AAA/LR03 baterijas.

Kāda ir mērījumu precizitāte?

Elektroniskā precizitāte: ±0,1° diapazonā no 0°-1° un 89°-90°, pārējā diapazonā ±0,2°. Burbuļu precizitāte: ±1 mm/m.

Kā parādīt apkārtējās vides temperatūru?

Īsi nospiediet taustiņu CAL (3), lai parādītu temperatūru °C un °F. Nospiediet vēlreiz, lai atgrieztos pie mērījuma.

Kā pārnest leņķi, izmantojot slīpuma atmiņu?

Novietojiet ierīci vēlamajā leņķī, nospiediet REF (2). Displejs pārslēdzas uz 0,0° un REF mirgo. Leņķis tiek saglabāts, lai to pārnestu uz citām virsmām. Nospiediet vēlreiz REF, lai atceltu.

Kādi piesardzības pasākumi jāievēro attiecībā uz magnētiem?

Spēcīgi magnētiskie lauki var kaitēt medicīnas implantiem (sirds stimulatoriem) un sabojāt magnētiskās kartes, mehāniskos pulksteņus utt. Saglabājiet vismaz 30 cm attālumu no implantiem un jutīgām ierīcēm.

LIETOŠANAS INSTRUKCIJA DigiLevel Plus 25 Laserliner

Pilnibā izlasiet šo lietošanas instrukciju, pievienoto brošuru "Garantijas un papildu norādījumi", kā arī jaunāko informāciju un norādījumus tīmekļa vietnē, kas norādīta instrukcijas beigās. levērot tajās ietvertos norādījumus. Šis documents jāsaglabā un, nododot ierici citam lietotājam, jānodod kopā ar to.

Funkcija / Pielietošana

Digitāls elektroniskais limenprādis

– Horizontālā un vertikālā leŋka rādījums
– Slīpuma atmiņa sniedz iespēju veikt vienkāršu leņku pārņemšanu.

Vispārīgi drošības norādījumi

• Lietojiet ierici vienigi paredzëtajam mërkim attiecigo specifikaciju ietvaros.
• Mēraparāti un to piederumi nav bērniem piemērotas rotallietas. Uzglabājiet bērniem nepieejamā vietā.
  – Ekspluatētājs nedrīkst ierīces konstrukcijā veikt izmaiņas.
• Sargiet ierīci no mehāniskas slodzes, ekstremālas temperatūras, mitruma vai stiprām vibrācijām.
• Ja nedarbojas viena vai vairākas funkcijas vai ir nepietiekams bateriju uzlādes limenis, ierīci vairs nedrikst izmantot.

Drošibas norādījumi

Riciba elektromagnētiskā starojuma gadījumā

• Mērierīce atbilst elektromagnētiskās saderības noteikumiem un robežvērtībām saskaņā ar elektromagnētiskā savietojamība direktīvu (EMC) 2014/30/ES.
• Jāņem vērā vietējie lietošanas ierobežojumi, piemēram, slimnīcās, lidmašīnās, degvielas uzpildes stacijās vai personu, kam ir kardiostimulators, tuvumā. Pastāv risks bīstarni ietekmēt vai traucēt elektroniskās ierīces.

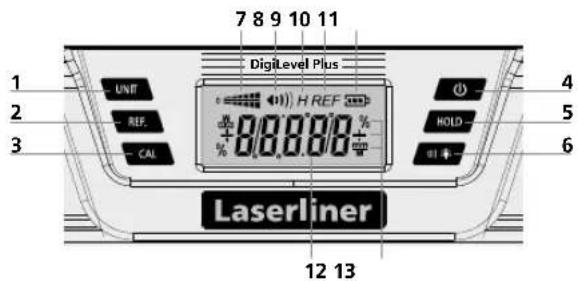

1 Mērvienības pārstatišana
2 Noteikt lenka references vērtību
3 Kalibrēšana
4 IESL./IZSL. taustiņš
5 Hold funkcija
6 Akustiskā signāla / fona apgaismojuma ieslēgšana/izslēgšana
7 Slīpuma virziena rādījums
8 Aktīvs akustiskais signāls
9 HOLD: pašreizējā mērījuma vērtība tiek paturēta
10 Noteikta lenka references vērtība
11 Bateriju stāvokļa rādījums
12 Slīpuma leŋka rādījums
13 Mērvienības

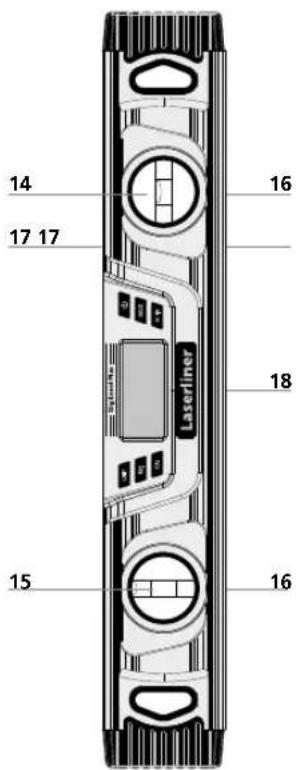

14 Horizontālais limenrādis
15 Vertikālais limenṛādis
16 Magneti
17 Mērvirsma
18 Bateriju nodalijums (aizmugurē)

Laserliner

1 Bateriju ielikšana

Atveriet bateriju nodalijumu un ievietojiet baterijas atbilstoši norādītajiem simboliem. levērojiet pareizu polaritati.

2 leslēgšana un mērišana

Ikreiz pirms mērišanas sekojiet, lai būtu deaktivizeta references funkcija.

Ar DigiLevel Plus ir iespējams vienlaidus mērīt lenkus līdz 360°.

– Lai ieslēgtu ierīci, nospiediet taustinu (4).

- Indikators (12) uzrādīs slīpuma lenķi. Ja slīpumu mēra virs galvas, automātiski pielāgojas ari indikācijas virziens.

- Simbols (7) papildus parāda momentāno slīpuma virzienu.

3 Mērvienības izvēle

Ar taustinu (1) iespējams pārslēgt uz vēlamo mērvienību – ° grādiem, % procentiem un mm/m indikāciju.

4 Kalibrēšana

1. Mērvirsmu (17) novietojiet ierīces priekšā uz līdzenas un markētas pamatnes (skat. att. apakšā). leslēdziet ierīci (4) un turiet REF taustiņu (2) nospiestu tik ilgi, kamēr parādās mirgojošs CAL 1 rādījums. Īsi pēc tam atskan skaņas signāls un parādās CAL 2 rādījums.

1. Tad limenrādi horizontāli pagrieziet par 180° un novietojiet precīzi uz markētās virsmas (t.s. apmērišana). Atkal turiet REF taustinu (2) nospiestu tik ilgi, kamēr parādās CAL 2 rādījums. Mērišanas procesu noslēdz skaņas signāls.

Ja ierīce ir pareizi kalibrēta, tad abās pozīcijās (0° un 180°) tā rāda vienu un to pašu vērtību.

5 Lenka references / vērtības maina

Ar taustinu (2) ir iespējams pārnest slīpumus no vienas konstrukcijas elementiem uz citiem. Lai to veiktu, instrumentu izvietojiet vēlamajā slīpumā un nospiediet taustinu (2). Pēc tam indikācija mainās uz „0,0°“, displejā mirgo „REF“ un ir iestatīts vajadzīgais references lenkis. Tagad ir iespējams slīpumu pārnest uz citiem konstrukcijas elementiem.

Nospiežot taustiņu (2) atkārtoti, tiek deaktivizēta lenķa references vērtība.

Izslēdzot ierīci, lenka references vērtība netiek deaktivizēta.

6 °C / °F / mērijuma vērtība

İsi nospiežot CAL taustiņu (3), tiek attēlota apkārtējā temperatūra °C un °F. Nospiežot to atkārtoti, notiek atgriešanās pie mērijuma vērtības.

7 HOLD

Lai pašreizējo mērijuma vērtību paturētu displejā, nospiediet Hold taustinu (5).

8 Akustiskais signāls

Taustinš (6) kalpo signālu devēja ieslēgšanai / izslēgšanai. Ja slīpuma lenkis ir 0°, 45°, 90° vai pēdējā saglabātā vērtība, atskan akustiskais signāls.

Ja jūs izmantojat izmainītu lenka references vērtību, arī signālu devējs tiks aktivizēts kad tiks sasniegta šī jaunā references vērtība (0°, 45°, 90° lenkis).

9 Fona apgaismojums

Spiežot taustinu (6) ilgak, tiek ieslēgts / izslēgts fona apgaismojums.

Auto Off (automātiskā izslēgšanās) funkcija

Ja ar mērierīci nestrādā 3 minūtes, tā baterijas taupīšanas nolūkā automātiski izslēdzas.

Norādījumi par apkopi un kopšanu

Visus komponentus tīriet ar nedaudz samitrinātu drānu un izvairieties lietot tīrīšanas līdzekļus, abrazīvus līdzekļus un škīdinātājus. Pirms ilgākas uzglabāšanas izņemiet bateriju/-as. Uzglabājiet ierīci tīrā, sausā vietā.

No spēcīgiem magnētiskajiem laukiem izrietošs apdraudējums

Spēcigi magnētiskie lauki var nelabvėligi ietekmėt personas ar aktiviem medicīniskiem implantiem (piem., kardiostimulatoriem) un elektromehānisko ieriču (piem., magnētisko karšu, mehānisko pulksteņu, smalkmehānikas, cieto disku) darbibu.

Attiecībā uz spēcīgu magnētisko lauku iedarbību uz personām ir jāņem vērā attiecīgi spēkā esošie noteikumi, kā, piemēram, Vācijas Federatīvajā Republikā arodbiedribu noteikumu BGV B11 14. pants „Elektromagnētiskie lauki”.

Lai izvairitos no traucējošas ietekmes, magnētus vienmēr turiet vismaz 30 cm attālumā no attiecīgi apdraudētajiem implantiem vai ierīcēm.

Tehniskie dati

Elektronisko mērījumu precizitāte	± 0,1^ pie 0^ ... 1^ ± 0,1^ pie 89^ ... 90^ ± 0,2^ pie 1^ ... 89^
Rādījuma precizitāte	1 decimālvienība
Līmeņošanas precizitāte	± 1 mm/m
Darba apstāklī	0 ... 50^ , 80% rH, neveidojas kondensāts,Maks. darba augstums 2000 m v.j.l.(virs jūras limena)
Uzglabāšanas apstāklī -20 ... 70^ , 80%	rH, neveidojas kondensāts
Strāvas padeve	2 x 1,5V (tips AAA/LR03)
Izmēri (p x a x d) 25	240 x 66 x 30 mm
Izmēri (p x a x d) 40 400 x 66 x 30 mm
Izmēri (p x a x d) 60 600 x 66 x 30 mm
Svars (ieskaitot baterijas) 25	315 g
Svars (ieskaitot baterijas) 40	495 g
Svars (ieskaitot baterijas) 60	675 g

lespējamas tehniskas izmaiņas. Rev18W21

ES noteikumi un utilizācija

lerice atbilst attiecigajiem normativiem par brivu preču apriti ES.

Konkrētais ražojums ir elektroiekārta. Tā utilizējama atbilstīgi ES Direktīvai par elektrisko un elektronisko iekārtu atkritumiem.

Vairāk drošības un citas norādes skatīt:

http://laserliner.com/info?an=diglevpl
