LIETOŠANAS INSTRUKCIJA DigiLevel Plus Laserliner

Pilnībā izlasiet šo lietošanas instrukciju, pievienoto brošūru "Garantijas un papildu norādījumi", kā arī jaunāko informāciju un norādījumus tīmekļa vietnē, kas norādīta instrukcijas beigās. Ievērot tajās ietvertos norādījumus. Šis dokuments jāsaglabā un, nododot ierīci citam lietotājam, jānodod kopā ar to.

Funkcija / Pielietošana Digitāls elektroniskais līmeņrādis – Horizontālā un vertikālā leņķa rādījums – Slīpuma atmiņa sniedz iespēju veikt vienkāršu leņķu pārņemšanu. Vispārīgi drošības norādījumi – Lietojiet ierīci vienīgi paredzētajam mērķim attiecīgo specikāciju ietvaros. – Mēraparāti un to piederumi nav bērniem piemērotas rotaļlietas. Uzglabājiet bērniem nepieejamā vietā. – Ekspluatētājs nedrīkst ierīces konstrukcijā veikt izmaiņas. – Sargiet ierīci no mehāniskas slodzes, ekstremālas temperatūras, mitruma vai stiprām vibrācijām. – Ja nedarbojas viena vai vairākas funkcijas vai ir nepietiekams bateriju uzlādes līmenis, ierīci vairs nedrīkst izmantot. Drošības norādījumi Rīcība elektromagnētiskā starojuma gadījumā – Mērierīce atbilst elektromagnētiskās saderības noteikumiem un robežvērtībām saskaņā ar elektromagnētiskā savietojamība direktīvu (EMC) 2014/30/ES. – Jāņem vērā vietējie lietošanas ierobežojumi, piemēram, slimnīcās, lidmašīnās, degvielas uzpildes stacijās vai personu, kam ir kardiostimulators, tuvumā. Pastāv risks bīstami ietekmēt vai traucēt elektroniskās ierīces. DigiLevel Plus

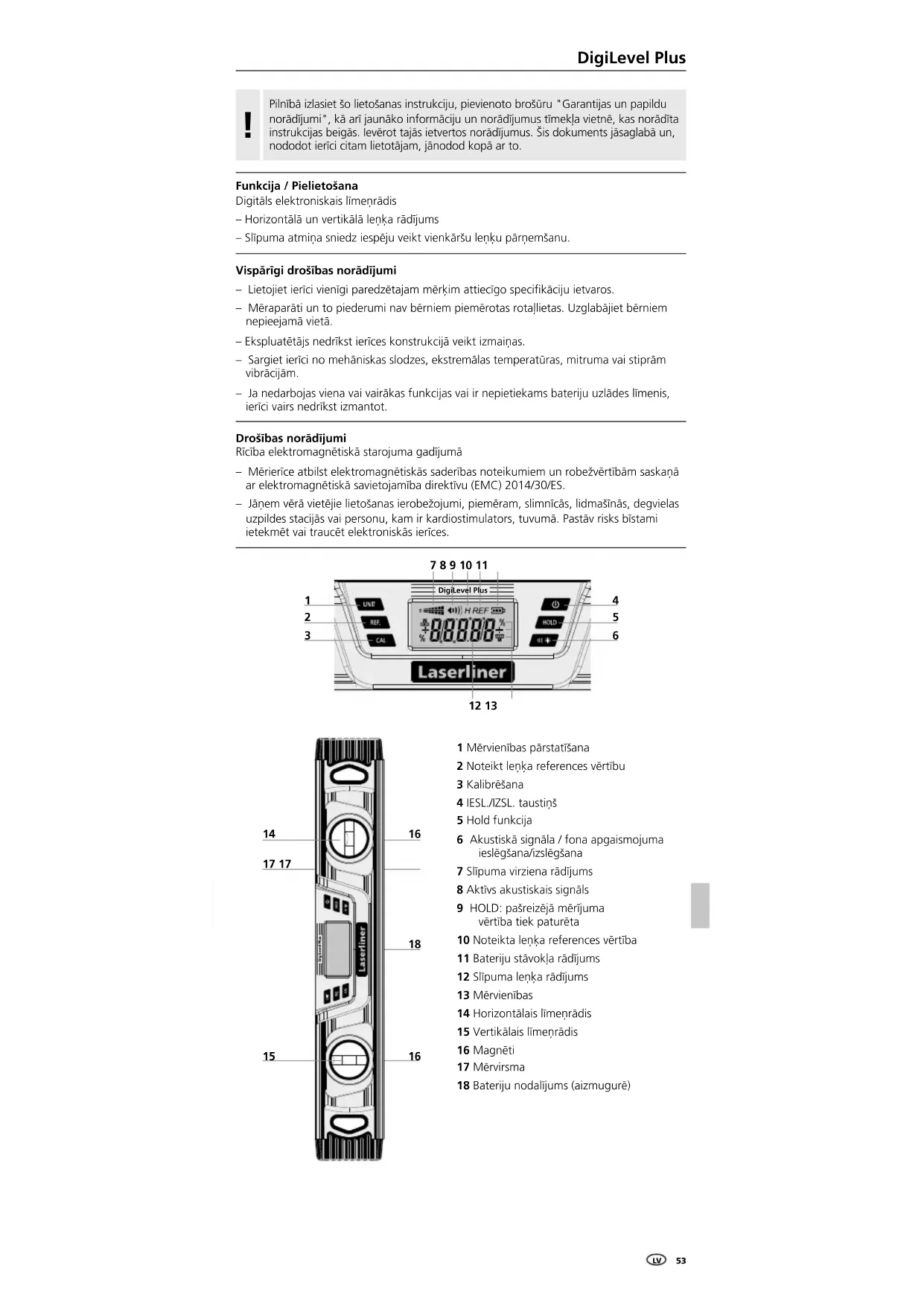

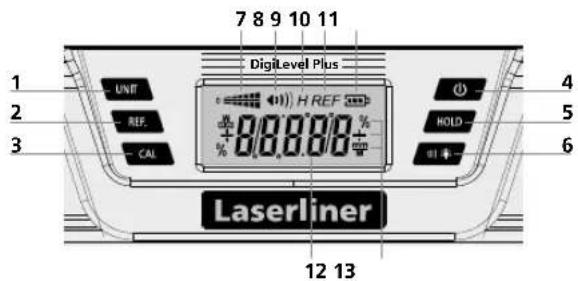

1 Mērvienības pārstatīšana 2 Noteikt leņķa references vērtību 3 Kalibrēšana 4 IESL./IZSL. taustiņš 5 Hold funkcija 6 Akustiskā signāla / fona apgaismojuma ieslēgšana/izslēgšana 7 Slīpuma virziena rādījums 8 Aktīvs akustiskais signāls 9 HOLD: pašreizējā mērījuma vērtība tiek paturēta 10 Noteikta leņķa references vērtība 11 Bateriju stāvokļa rādījums 12 Slīpuma leņķa rādījums 13 Mērvienības 14 Horizontālais līmeņrādis 15 Vertikālais līmeņrādis 16 Magnēti 17 Mērvirsma 18 Bateriju nodalījums (aizmugurē)54

1. Mērvirsmu (17) novietojiet ierīces priekšā uz līdzenas un marķētas pamatnes (skat.

att. apakšā). Ieslēdziet ierīci (4) un turiet REF taustiņu (2) nospiestu tik ilgi, kamēr parādās mirgojošs CAL 1 rādījums. Īsi pēc tam atskan skaņas signāls un parādās CAL 2 rādījums.

2. Tad līmeņrādi horizontāli pagrieziet par 180° un novietojiet precīzi uz marķētās virsmas

(t.s. apmērīšana). Atkal turiet REF taustiņu (2) nospiestu tik ilgi, kamēr parādās CAL 2 rādījums. Mērīšanas procesu noslēdz skaņas signāls. Kalibrēšana

Mērvienības izvēle Ar taustiņu (1) iespējams pārslēgt uz vēlamo mērvienību – ° grādiem, % procentiem un mm/m indikāciju.

Ja ierīce ir pareizi kalibrēta, tad abās pozīcijās (0° un 180°) tā rāda vienu un to pašu vērtību.

Leņķa references / vērtības maiņa Ar taustiņu (2) ir iespējams pārnest slīpumus no vienas konstrukcijas elementiem uz citiem. Lai to veiktu, instrumentu izvietojiet vēlamajā slīpumā un nospiediet taustiņu (2). Pēc tam indikācija mainās uz „0,0°“, displejā mirgo „REF“ un ir iestatīts vajadzīgais references leņķis. Tagad ir iespējams slīpumu pārnest uz citiem konstrukcijas elementiem. Nospiežot taustiņu (2) atkārtoti, tiek deaktivizēta leņķa references vērtība. °C / °F / mērījuma vērtība Īsi nospiežot CAL taustiņu (3), tiek attēlota apkārtējā temperatūra °C un °F. Nospiežot to atkārtoti, notiek atgriešanās pie mērījuma vērtības. HOLD Lai pašreizējo mērījuma vērtību paturētu displejā, nospiediet Hold taustiņu (5). Akustiskais signāls Taustiņš (6) kalpo signālu devēja ieslēgšanai / izslēgšanai. Ja slīpuma leņķis ir 0°, 45°, 90° vai pēdējā saglabātā vērtība, atskan akustiskais signāls. Ja jūs izmantojat izmainītu leņķa references vērtību, arī signālu devējs tiks aktivizēts kad tiks sasniegta šī jaunā references vērtība (0°, 45°, 90° leņķis).

Izslēdzot ierīci, leņķa references vērtība netiek deaktivizēta.

Bateriju ielikšana Atveriet bateriju nodalījumu un ievietojiet baterijas atbilstoši norādītajiem simboliem. Ievērojiet pareizu polaritāti.

Ieslēgšana un mērīšana Ar DigiLevel Plus ir iespējams vienlaidus mērīt leņķus līdz 360°. – Lai ieslēgtu ierīci, nospiediet taustiņu (4). – Indikators (12) uzrādīs slīpuma leņķi. Ja slīpumu mēra virs galvas, automātiski pielāgojas arī indikācijas virziens. – Simbols (7) papildus parāda momentāno slīpuma virzienu. Ikreiz pirms mērīšanas sekojiet, lai būtu deaktivizēta references funkcija.

Iespējamas tehniskas izmaiņas. Rev18W21 ES noteikumi un utilizācija Ierīce atbilst attiecīgajiem normatīviem par brīvu preču apriti ES. Konkrētais ražojums ir elektroiekārta. Tā utilizējama atbilstīgi ES Direktīvai par elektrisko un elektronisko iekārtu atkritumiem. Vairāk drošības un citas norādes skatīt: http://laserliner.com/info?an=diglevpl Fona apgaismojums Spiežot taustiņu (6) ilgāk, tiek ieslēgts / izslēgts fona apgaismojums.

Auto Off (automātiskā izslēgšanās) funkcija Ja ar mērierīci nestrādā 3 minūtes, tā baterijas taupīšanas nolūkā automātiski izslēdzas.

Tehniskie dati Elektronisko mērījumu precizitāte ± 0,1° pie 0° … 1° ± 0,1° pie 89° … 90° ± 0,2° pie 1° … 89° Rādījuma precizitāte 1 decimālvienība Līmeņošanas precizitāte ± 1 mm/m Darba apstākļi 0 ... 50°C, 80%rH, neveidojas kondensāts, Maks. darba augstums 2000 m v.j.l. (virs jūras līmeņa) Uzglabāšanas apstākļi -20 ... 70°C, 80%rH, neveidojas kondensāts Strāvas padeve 2 x 1,5V (tips AAA/LR03) Izmēri (p x a x d) 25 240 x 66 x 30 mm Izmēri (p x a x d) 40 400 x 66 x 30 mm Izmēri (p x a x d) 60 600 x 66 x 30 mm Svars (ieskaitot baterijas) 25 315 g Svars (ieskaitot baterijas) 40 495 g Svars (ieskaitot baterijas) 60 675 g No spēcīgiem magnētiskajiem laukiem izrietošs apdraudējums Spēcīgi magnētiskie lauki var nelabvēlīgi ietekmēt personas ar aktīviem medicīniskiem implantiem (piem., kardiostimulatoriem) un elektromehānisko ierīču (piem., magnētisko karšu, mehānisko pulksteņu, smalkmehānikas, cieto disku) darbību. Attiecībā uz spēcīgu magnētisko lauku iedarbību uz personām ir jāņem vērā attiecīgi spēkā esošie noteikumi, kā, piemēram, Vācijas Federatīvajā Republikā arodbiedrību noteikumu BGV B11 14. pants „Elektromagnētiskie lauki“. Lai izvairītos no traucējošas ietekmes, magnētus vienmēr turiet vismaz 30 cm attālumā no attiecīgi apdraudētajiem implantiem vai ierīcēm. Norādījumi par apkopi un kopšanu Visus komponentus tīriet ar nedaudz samitrinātu drānu un izvairieties lietot tīrīšanas līdzekļus, abrazīvus līdzekļus un šķīdinātājus. Pirms ilgākas uzglabāšanas izņemiet bateriju/-as. Uzglabājiet ierīci tīrā, sausā vietā.56
