BRUGSANVISNING DigiLevel Plus Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse Digitalt elektronisk vaterpas – Horisontal og vertikal vinkelvisning – Fra oplagrede målinger kan let over føres en ønsket vinkel. Almindelige sikkerhedshenvisninger – Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specikationer. – Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn. – Konstruktionsmæssigt må apparatet ikke ændres. – Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer. – Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter, eller hvis batteriladningen er svag. Sikkerhedsanvisninger Omgang med elektromagnetisk stråling – Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU. – Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede. DigiLevel Plus

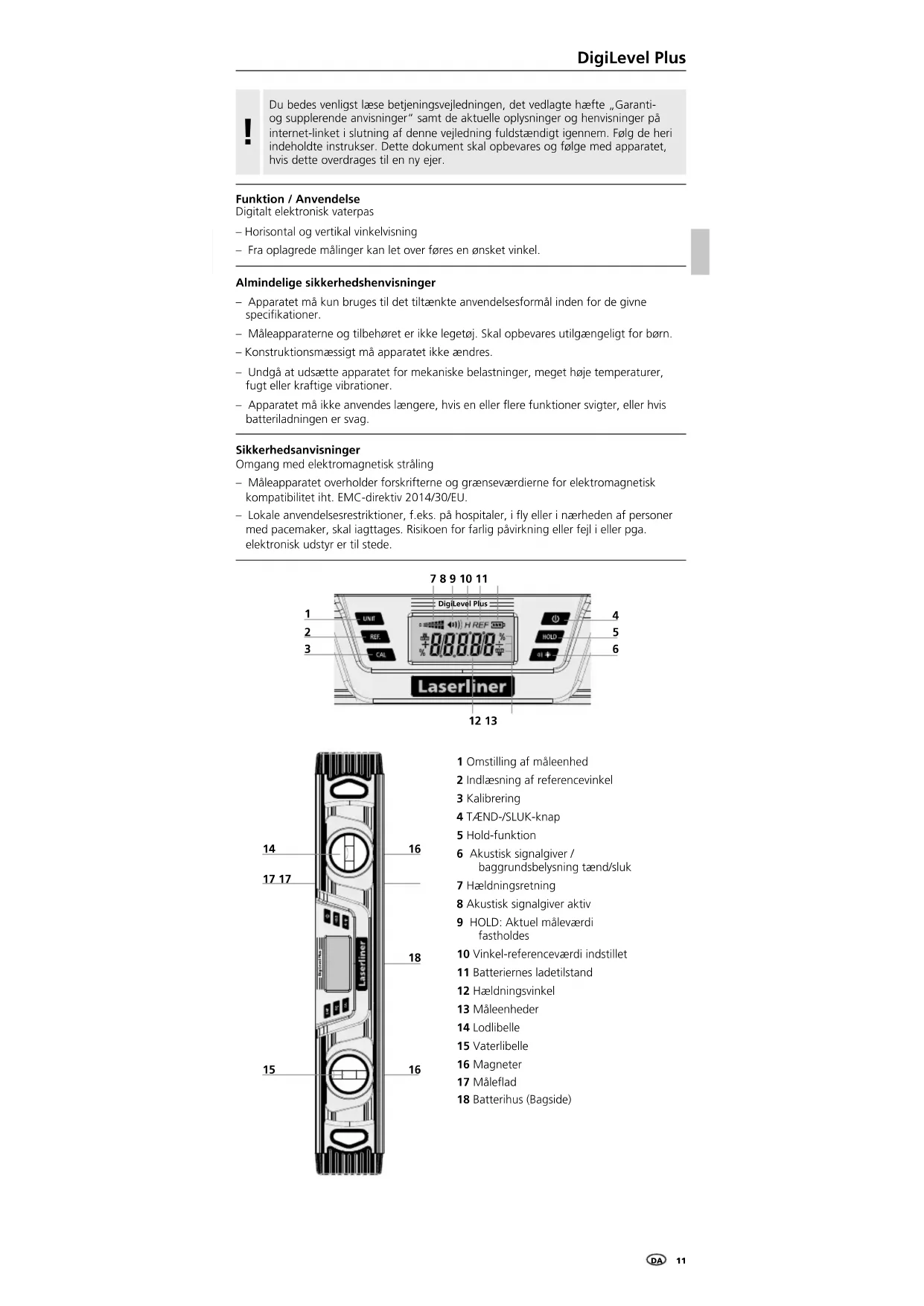

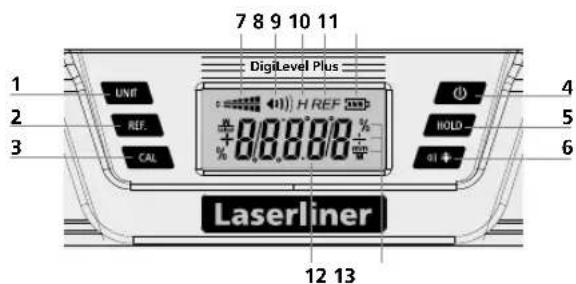

1 Omstilling af måleenhed 2 Indlæsning af referencevinkel 3 Kalibrering 4 TÆND-/SLUK-knap 5 Hold-funktion 6 Akustisk signalgiver / baggrundsbelysning tænd/sluk 7 Hældningsretning 8 Akustisk signalgiver aktiv 9 HOLD: Aktuel måleværdi fastholdes 10 Vinkel-referenceværdi indstillet 11 Batteriernes ladetilstand 12 Hældningsvinkel 13 Måleenheder 14 Lodlibelle 15 Vaterlibelle 16 Magneter 17 Målead 18 Batterihus (Bagside)12

1. Anbring apparatets måleade (17) på et jævnt, markeret underlag (se Ill. nedenfor).

Tænd for apparatet (4) og tryk på REF-knappen (2), indtil det viser et blinkende CAL 1. Kort efter høres en signaltone, og apparatet viser CAL 2.

2. Drej nu vaterpasset 180° horisontalt, og anbring det præcist på den markerede ade

(omslagsmåling). Tryk igen på REF-knappen (2), indtil CAL 2 blinker. Den efterfølgende signaltone afslutter operationen. Kalibrering

Valg af måleenhed Med tasten (5) vælges den ønskede måleenhed ° grader, % procent eller mm/m.

Apparatet er korrekt kalibreret, når det viser de samme måleværdier i begge positioner (0° og 180°).

Ændring af vinkelreference Med tasten (2) kan hældningsvinkler overføres. Anbring DigiLevel Plus i den ønskede hældning og tryk derefter på tast (2). Herefter skifter indikatoren til „0,0°”, „REF“ blinker på displayet, og den ønskede referencevinkel er indstillet. Nu kan denne hældningsvinkel overføres til andre objekter. Når man trykker endnu en gang på knappen (2), deaktiveres vinkel-referenceværdien. Måleværdi °C / °F Når man trykker kortvarigt på CAL-knappen (3), vises omgivelsestemperaturen i °C og °F. Man returnerer til måleværdien ved at trykke på knappen igen. HOLD Man kan fastholde den aktuelle måleværdi på displayet ved at trykke på Hold-knappen (5). Akkustisk signal Med tasten (6) kobles signalet til og fra. Når hældningsvinklen er 0°, 45°, 90° eller den sidst indlæste hældningsværdi står i displayet, lyder det akustiske signal. Hvis du arbejder med en ændret vinkelreference, bliver signalet aktiveret med den nye værdi for 0°, 45° og 90°.

Hvis man slukker apparatet, deaktiveres vinkel-referenceværdien ikke.

Isætning af batterier Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

Tænd for instrumentet og mål DigiLevel Plus kan måle kontinuerligt op til 360°. – Tænd for apparatet med kontakten (4). – Hældningsvinklen vises i displayet (12). Hvis målingen foretages med anlægsaden opad, vendes tal og symboler i displayet, så de stadig læses retvendt. – Samtidig viser symbolet (7) den øjeblikkelige hældningsretning. Inden hver måling skal man sikre sig, at referencefunktionen er deaktiveret.

Forbehold for tekniske ændringer. Rev18W21 EU-bestemmelser og bortskaffelse Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU. Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater. Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=diglevpl

Tekniske data Nøjagtighed elektronisk måling ± 0,1° ved 0° … 1° ± 0,1° ved 89° … 90° ± 0,2° ved 1° … 89° Visningsnøjagtighed 1 decimal Libellenøjagtighed ± 1 mm/m Arbejdsbetingelser 0 ... 50°C, 80%rH, ikke-kondenserende, Arbejdshøjde maks. 2000 m.o.h. Opbevaringsbetingelser -20 ... 70°C, 80%rH, ikke-kondenserende Strømkilde 2 x 1,5V (AAA/LR03) Mål (B x H x D) 25 240 x 66 x 30 mm Mål (B x H x D) 40 400 x 66 x 30 mm Mål (B x H x D) 60 600 x 66 x 30 mm Vægt (inkl. batterier) 25 315 g Vægt (inkl. batterier) 40 495 g Vægt (inkl. batterier) 60 675 g Fare pga. stærke magnetfelter Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, nmekanik, harddiske). Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“. For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater. Anmærkninger vedr. vedligeholdelse og pleje Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted. Baggrundsbelysning Når man holder knappen (6) inde i længere tid, hhv. tændes og slukkes baggrundsbelysningen.

Autosluk-funktion Måleapparatet slukker automatisk efter 3 minutter inaktivitet for at spare batteri.14
