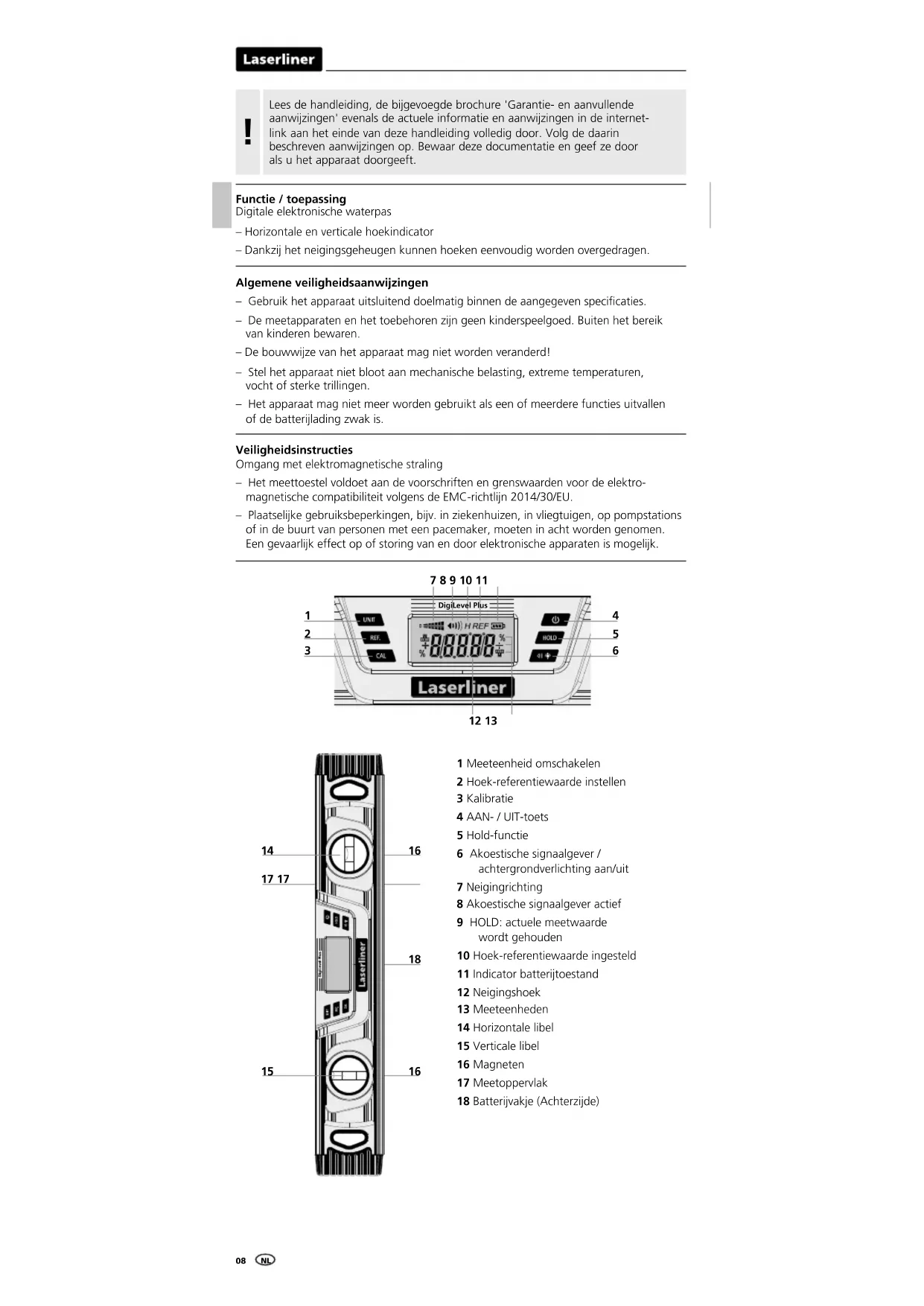

GEBRUIKSAANWIJZING DigiLevel Plus Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet- link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing Digitale elektronische waterpas – Horizontale en verticale hoekindicator – Dankzij het neigingsgeheugen kunnen hoeken eenvoudig worden overgedragen. Algemene veiligheidsaanwijzingen – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specicaties. – De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren. – De bouwwijze van het apparaat mag niet worden veranderd! – Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is. Veiligheidsinstructies Omgang met elektromagnetische straling – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektro- magnetische compatibiliteit volgens de EMC-richtln 2014/30/EU. – Plaatselke gebruiksbeperkingen, bv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlk effect op of storing van en door elektronische apparaten is mogelk. DigiLevel Plus

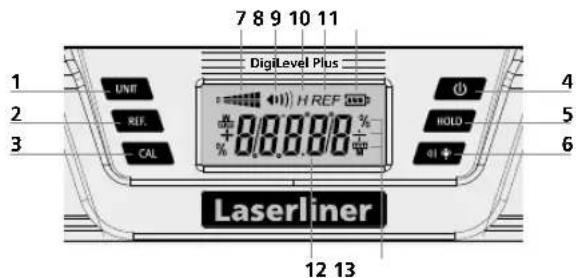

1 Meeteenheid omschakelen 2 Hoek-referentiewaarde instellen 3 Kalibratie 4 AAN- / UIT-toets 5 Hold-functie 6 Akoestische signaalgever / achtergrondverlichting aan/uit 7 Neigingrichting 8 Akoestische signaalgever actief 9 HOLD: actuele meetwaarde wordt gehouden 10 Hoek-referentiewaarde ingesteld 11 Indicator batterijtoestand 12 Neigingshoek 13 Meeteenheden 14 Horizontale libel 15 Verticale libel 16 Magneten 17 Meetoppervlak 18 Batterijvakje (Achterzijde)DigiLevel Plus

Plaatsen van de batterijen Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

1. Positioneer het meetoppervlak (17) van het apparaat op een rechte en gekenmerkte

ondergrond (zie afb. beneden). Schakel het apparaat in (4) en houd de REF-toets (2) ingedrukt totdat CAL 1 knippert. Kort daarna hoort u een signaalgeluid en CAL 2 verschijnt.

2. Draai de waterpas nu horizontaal 180° en plaats deze exact op het gekenmerkte

oppervlak (omslagmeting). Houd de REF-toets (2) ingedrukt totdat CAL 2 knippert. Het volgende signaalgeluid sluit het proces af. Kalibratie

Keuze van de meeteenheid Met toets (1) kunt u de meeteenheid tussen °graden, % en mm/m omschakelen.

Het apparaat is correct gekalibreerd wanneer in beide posities (0° en 180°) dezelfde meetwaarden worden weergegeven.

Veranderen van de hoek-referentiewaarde Met toets (2) kunnen neigingen worden overgedragen. Leg daarvoor het apparaat aan op de gewenste neiging en druk op toets (2). Vervolgens schakelt de weergave om naar ‚0,0°‘, ‚REF‘ knippert op het display en de gewenste referentiehoek is ingesteld. Nu kan de neiging op andere voorwerpen worden overgedragen. Door opnieuw op de toets (2) te drukken wordt de referentiewaarde gedeactiveerd. °C / °F / meetwaarde Druk kort op de CAL-toets (3) om de omgevingstemperatuur in °C en °F weer te geven. Druk opnieuw op de toets om naar de meetwaarde terug te keren. HOLD Druk op de Hold-toets (5) om de actuele meetwaarde op het display vast te houden. Akoestische signalering Met toets (6) wordt de signaalgever in-/uitgeschakeld. Wanneer de neigingshoek op 0°, 45°, 90° of de laatste geheugenwaarde staat, wordt dit akoestisch gesignaleerd. Wanneer u met een gewijzigde hoek-referentiewaarde werkt, wordt de signaalgever bij deze nieuwe referentiewaarde (0°, 45°, 90° weergave) geactiveerd.

De hoek-referentiewaarde wordt niet gedeactiveerd als u het apparaat uitschakelt.

Inschakelen en meten De DigiLevel Plus kan hoeken constant op 360° meten. – Schakel het apparaat in met toets (4). – De neigingshoek verschijnt in de weergave (12). Wanneer neigingen boven hoofdhoogte gemeten worden, past de weergaverichting zich automatisch aan. – Bovendien wordt met het symbool (7) de actuele neigingsrichting weergegeven. Let voor iedere meting op dat de referentiefunctie gedeactiveerd is.

NL10 Technische veranderingen voorbehouden. Rev18W21 EU-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=diglevpl

Technische gegevens Exactheid van de elektronische meting ± 0,1° bij 0° … 1° ± 0,1° bij 89° … 90° ± 0,2° bij 1° … 89° Weergavenauwkeurigheid 1 decimaalcijfer Exactheid van de libellen ± 1 mm/m Werkomstandigheden 0 ... 50°C, 80%rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil) Opslagvoorwaarden -20 ... 70°C, 80%rH, niet-condenserend Stroomverzorging 2 x 1,5V (type AAA/LR03) Afmetingen (B x H x D) 25 240 x 66 x 30 mm Afmetingen (B x H x D) 40 400 x 66 x 30 mm Afmetingen (B x H x D) 60 600 x 66 x 30 mm Gewicht (incl. batterijen) 25 315 g Gewicht (incl. batterijen) 40 495 g Gewicht (incl. batterijen) 60 675 g Gevaar door krachtige magnetische velden Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, jne mechanische apparatuur, harde schijven). Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallen- verzekering BGV B11 §14 ‚Elektromagnetische Felder‘ (elektromagnetische velden). Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden. Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats. Achtergrondverlichting Druk lang op de toets (6) om de achtergrondverlichting in- of uit te schakelen.

Auto Off-functie Het meetapparaat schakelt na 3 minuten inactiviteit automatisch uit om de batterijen te sparen.DigiLevel Plus

Het apparaat is correct gekalibreerd wanneer in beide posities (0° en 180°) dezelfde meetwaarden worden weergegeven.

Sätt igång och mät De DigiLevel Plus kan hoeken constant op 360° meten. – Schakel het apparaat in met toets (4). – De neigingshoek verschijnt in de weergave (12). Wanneer neigingen boven hoofdhoogte gemeten worden, past de weergaverichting zich automatisch aan. – Bovendien wordt met het symbool (7) de actuele neigingsrichting weergegeven. Se till att referensfunktionen är avaktiverad före varje mätning.
