Termék típusa	Digitális elektronikus vízmérték
Márka	Laserliner
Modell	DigiLevel Plus
Rendelkezésre álló hosszak	240 mm, 400 mm, 600 mm
Méretek (H x M x Mé) 240 mm	240 x 66 x 30 mm
Méretek (H x M x Mé) 400 mm	400 x 66 x 30 mm
Méretek (H x M x Mé) 600 mm	600 x 66 x 30 mm
Tömeg (elemekkel együtt) 240 mm	315 g
Tömeg (elemekkel együtt) 400 mm	495 g
Tömeg (elemekkel együtt) 600 mm	675 g
Tápellátás	2 db 1,5V AAA/LR03 típusú elem
Elektronikus mérési pontosság	±0,1° 0°-tól 1°-ig és 89°-tól 90°-ig; ±0,2° 1°-tól 89°-ig
Kijelző pontossága	1 tizedesjegy
Libellák pontossága	±1 mm/m
Fő funkciók	360°-os szögmérés, dőlésszög memória, HOLD funkció, kalibrálás, hangjelzés, háttérvilágítás, hőmérséklet kijelzés
Mértékegységek	Fok (°), százalék (%), mm/m
Automatikus kikapcsolás	3 perc inaktivitás után
Beépített mágnesek	Igen
Vízszintes és függőleges libella	Igen
Üzemi hőmérséklet tartomány	0-50°C, 80% relatív páratartalom, nem kondenzálódó
Tárolási hőmérséklet tartomány	-20-70°C, 80% relatív páratartalom, nem kondenzálódó
Maximális üzemi magasság	2000 m tengerszint felett
Karbantartás és tisztítás	Tisztítsa enyhén nedves ruhával; ne használjon agresszív tisztítószereket; hosszabb tárolás esetén vegye ki az elemeket
Biztonság	Erős mágneses mezők: tartsa távol 30 cm-nél nagyobb távolságra érzékeny implantátumoktól és eszközöktől
Javíthatóság	Ne módosítsa a szerkezetet; az elemeket szükség szerint cserélje
Általános információk	Megfelel az EMC 2014/30/EU irányelvnek; ártalmatlanítás a WEEE irányelv szerint

Gyakran ismételt kérdések - DigiLevel Plus Laserliner

Hogyan kapcsoljuk be és ki a DigiLevel Plus készüléket?

Nyomja meg a BE/KI gombot (4) a készülék be- vagy kikapcsolásához. A 3 perc inaktivitás utáni automatikus kikapcsolás elemeket takarít meg.

Hogyan lehet megváltoztatni a mértékegységet?

Nyomja meg az (1) gombot a fok (°), százalék (%) és mm/m közötti váltáshoz.

Hogyan végezzünk kalibrálást?

Helyezze a készüléket egy sík felületre, kapcsolja be, majd tartsa lenyomva a REF (2) gombot, amíg a CAL 1 felirat villogni nem kezd. Hangjelzés hallható, majd megjelenik a CAL 2. Fordítsa el a készüléket 180°-kal, és helyezze pontosan ugyanoda, majd nyomja meg ismét a REF gombot, amíg a CAL 2 villogni nem kezd. Egy hangjelzés befejezi a kalibrálást.

Hogyan használjuk a szög referencia funkciót?

Állítsa be a kívánt szöget, és nyomja meg a REF (2) gombot. A kijelző 0,0°-ra vált, és a 'REF' villog. A szög eltárolódik. Ezt a szöget más tárgyakra is átviheti. A kikapcsoláshoz nyomja meg újra a REF gombot.

Hogyan rögzítsünk egy mérést a HOLD funkcióval?

Nyomja meg a HOLD (5) gombot az aktuális érték kijelzőn tartásához.

Hogyan kapcsoljuk be vagy ki a hangjelzést?

Nyomja meg a (6) gombot a hangjelző be- vagy kikapcsolásához. Hangjelzés hallható a 0°, 45°, 90° szögeknél, illetve a módosított referenciaértéknél.

Hogyan kapcsoljuk be a háttérvilágítást?

Tartsa lenyomva a (6) gombot a háttérvilágítás be- vagy kikapcsolásához.

Milyen elemeket használjunk, és hogyan cseréljük ki őket?

Használjon 2 db 1,5V AAA/LR03 típusú elemet. Nyissa ki az elemtartót a készülék hátulján, és helyezze be az elemeket a polaritás betartásával.

Hogyan tisztítsuk és karbantartsuk a készüléket?

Tisztítsa enyhén nedves ruhával. Ne használjon agresszív tisztítószereket. Hosszabb tárolás esetén vegye ki az elemeket, és tárolja a készüléket száraz, tiszta helyen.

Milyen kockázatokkal járnak a beépített mágnesek?

Az erős mágnesek befolyásolhatják az orvosi eszközöket (szívritmus-szabályozók) és a mágneses tartókat. Tartsa be legalább 30 cm távolságot.

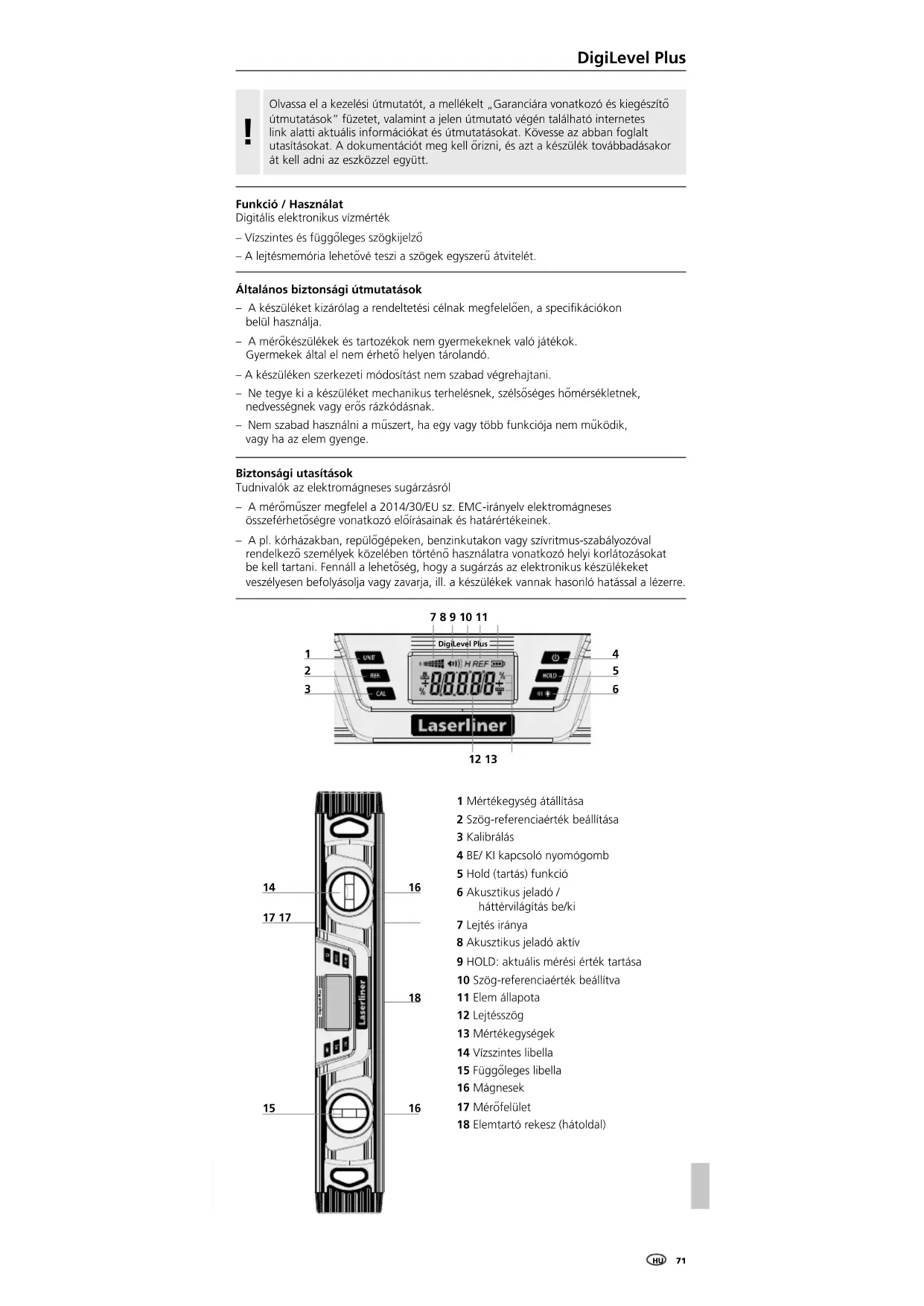

HASZNÁLATI ÚTMUTATÓ DigiLevel Plus Laserliner

Olvassa el a kezelési útmutatót, a mellékelt „Garanciára vonatkozó és kiegészítő útmutatások” füzetet, valamint a jelen útmutató végén található internetes link alatti aktuális információkat és útmutatásokat. Kövesse az abban foglalt utasításokat. A dokumentációt meg kell őrizni, és azt a készülék továbbadásakor át kell adni az eszközzel együtt.

Funkció / Használat

Digitális elektronikus vízmérték

– Vízszintes és függőleges szögkijelző

– A lejtésmemória lehetővé teszi a szögek egyszerű átvitelét.

Általános biztonsági útmutatások

• A készüléket kizárólag a rendeltetési célnak megfelelően, a specifikációkon belül használja.
• A mérőkészülékek és tartozékok nem gyermekeknek való játékok. Gyermekek által el nem érhető helyen tárolandó.
  – A készüléken szerkezeti módosítást nem szabad végrehajtani.
• Ne tegye ki a készüléket mechanikus terhelésnek, szélsőséges hömérsékletnek, nedvességnek vagy erős rázkódásnak.
• Nem szabad használni a műszert, ha egy vagy több funkciója nem működik, vagy ha az elem gyenge.

Biztonsági utasítások

Tudnivalók az elektromágneses sugárzásról

• A mérőműszer megfelel a 2014/30/EU sz. EMC-irányelv elektromágneses összeférhetőségre vonatkozó előírásainak és határértékeinek.
• A pl. kórházakban, repülőgépeken, benzinkutakon vagy szívritmus-szabályozóval rendelkező személyek közelében történő használatra vonatkozó helyi korlátozásokat be kell tartani. Fennáll a lehetőség, hogy a sugárzás az elektronikus készülékeket veszélyesen befolyásolja vagy zavarja, ill. a készülékek vannak hasonló hatással a lézerre.

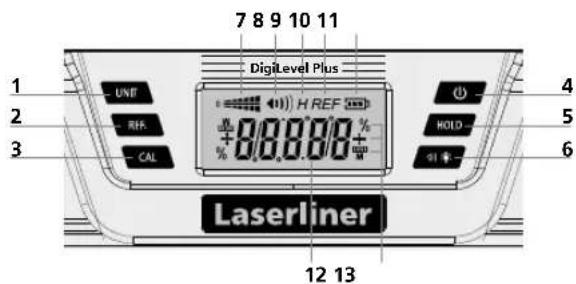

1 Mértékegység átállítása
2 Szög-referenciaérték beállítása
3 Kalibrálás
4 BE/ KI kapcsoló nyomógomb
5 Hold (tartás) funkció
6 Akusztikus jeladó / háttérvilágítás be/ki
7 Lejtés iránya
8 Akusztikus jeladó aktív
9 HOLD: aktuális mérési érték tartása
10 Szög-referenciaérték beállitva
11 Elem állapota
12 Lejtésszög
13 Mértékegységek
14 Vízszintes libella
15 Függöleges libella
16 Mágnesek
17 Mérőfelület
18 Elemtartó rekesz (hátoldal)

Laserliner

1 Elemek behelyezése

Nyissa fel az elemtartó rekesz fedelét, és helyezze be az elemeket a telepítési jelölések szerint. Ennek során ügyeljen a helyes polaritásra.

2 Bekapcsolás és mérés

Minden mérés előtt ügyeljen arra, hogy a referencia funkció ki legyen kapcsolva.

A DigiLevel Plus folyamatosan, 360°-ban tud szöget mérni.

– Kapcsolja be a készüléket a (4) nyomógombbal.
- A lejtésszög megjelenik a (12) kijelzön. Ha fej felett történik a lejtésszög mérése, úgy a kijelzés iránya ehhez automatikusan igazodik.
– Ezenfelül a (7) szimbólum megmutatja a pillanatnyi lejtésirányt.

3 Mértékegység kiválasztása

Az (1) nyomógombbal lehetséges a mértékegységet ° fok, % és mm/m között átállítani.

4 Kalibrálás

1. A készülék (17) mérőfelületét helyezze egyenes és megjelölt aljzatra (lásd a lenti ábrát). Kapcsolja be a készüléket (4) és nyomja az (2) REF gombot addig, mig a villogva meg nem jelenik a CAL 1 kijelzés. Röviddel ezután jelzőhang hallatszik és megjelenik a CAL 2 kijelzés.

1. Most forgassa el a vízmértéket vízszintesen 180°-kal, és tegye pontosan a megjelölt felületre (elfordulásmérés). Ismét nyomja meg az (2) REF gombot addig, mig a CAL 2 kijelzés nem villog. A folyamat az ezt követő hangjelzéssel zárul.

A készülék akkor van helyesen kalibrálva, ha mindkét pozícióban (0° és 180°) ugyanazt a mérési értéket mutatja.

5 A szög-referenciaérték módosítása

A (2) nyomógombbal lejtésszögek vihetők át. Ehhez a készüléket helyezze a kívánt lejtésszögre, és nyomja meg a (2) gombot. Ezt követően a kijelző „0,0°”-ra vált, a képernyön a „REF“ felirat villog, és a kívánt referenciaszög beállításra került. A lejtésszög most más tárgyakra is átvihető.

A (2) gomb ismételt megnyomásával a szög-referenciaérték deaktiválásra kerül

A készülék kikapcsolásával a szög-referenciaérték nem deaktiválódik.

6 °C / °F / Mért érték

A (3) CAL gomb rövid megnyomásával kijelzésre kerül a környezeti hömérséklet °C-ban és °F-ben. A gomb ismételt megnyomásával visszatérhet a mért értékhez.

7 HOLD

Az aktuális mért érték kijelzőn történő megtartásához nyomja meg az (5) Hold gombot

8 Akusztikus jelzés

A (6) gombbal a jeladó be-/kikapcsolható. Ha a lejtésszög 0°, 45°, 90°-on vagy az utolsó tárolt értéken áll, azt hangjelzés jelzi.

Ha Ön módosított szög-referenciaértéket használ, úgy a jeladó ehhez az új referenciaértékhez (0°, 45°, 90° kijelzés) aktiválódik.

9 Háttérvilágítás

A (6) gomb hosszú lenyomásával be-/kikapcsol a háttérvilágítás.

AUTO-OFF funkció

A mérőkészülék az elemek kímélése érdekében automatikusan kikapcsol, ha 3 percig nem használják.

Karbantartási és ápolási útmutató

Tisztítson meg minden komponenst enyhén nedves kendővel, és kerülje a tisztító-, súroló- és oldószerek használatát. Hosszabb tárolás előtt távolítsa el az elemet/elemeket. A készüléket tiszta, száraz helyen tárolja.

Erős mágneses mezők miatti veszély

Az erős mágneses mezők káros hatást gyakorolhatnak aktív segédeszközökkel (pl. szívritmusszabályozóval) élő emberekre, ill. elektromechanikus készülékekre (pl. mágneskártyákra, mechanikus órákra, finommechanikára, merevlemezekre).

Az erős mágneses mezők emberre gyakorolt hatása tekintetében figyelembe kell venni a mindenkori nemzeti rendelkezéseket és előírásokat, mint például a Német Szövetségi Köztársaságban a BGV B11 jelű szakmai szervezeti előírás 14. § „Elektromágneses mezők“ c. szakaszát.

A zavaró hatás elkerülése érdekében ezeket a mágneseket mindig legalább 30 cm távolságra tartsa a veszélyeztetett implantátumoktól és készülékektől.

Müszaki adatok

Az elektronikus mérés pontossága	± 0,1^ 0^ ... 1^ -nál ± 0,1^ 89^ ... 90^ -nál ± 0,2^ 1^ ... 89^ -nál
Kijelző pontossága 1 tizedesjegy
Libella pontossága	± 1 mm/m
Működési feltételek	0 ... 50^ , levegő páratartalommax. 80%rH, nem kondenzálódó,munkavégzési magasság max. 2000 mközéptengerszint felett.
Tárolási feltételek	-20 ... 70^ , levegő páratartalommax. 80%rH, nem kondenzálódó
Áramellátás	2 x 1,5 V (AAA/LR03 típus)
Méretek (Sz × Ma × Mé) 25	240 x 66 x 30 mm
Méretek (Sz × Ma × Mé) 40	400 x 66 x 30 mm
Méretek (Sz × Ma × Mé) 60 600 x 66 x 30 mm
Tömeg (elemekkel együtt) 25 315 g
Tömeg (elemekkel együtt) 40	495 g
Tömeg (elemekkel együtt) 60	675 g

A műszaki módosítások joga fenntartva. Rev18W21

EU-rendeletek és ártalmatlanítás

A készülék megfelel az EU-n belüli szabad forgalmazásra vonatkozó minden szükséges szabványnak.

Ez a termék egy elektromos készülék és az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv szerint szelektíven kell gyűjteni és ártalmatlanítani.

További biztonsági és kiegészítő útmutatások:

http://laserliner.com/info?an=diglevpl
