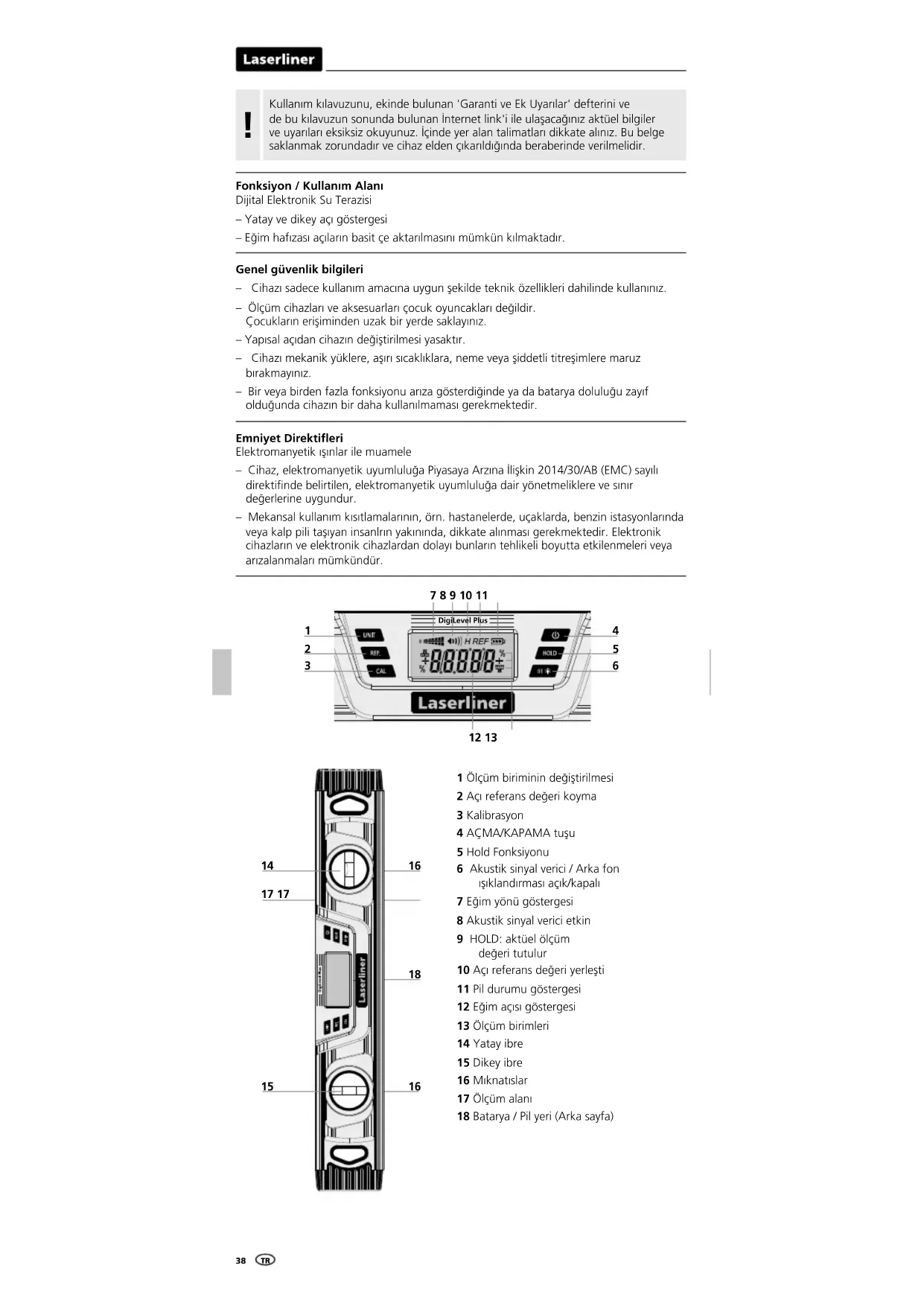

KULLANIM KILAVUZU DigiLevel Plus Laserliner

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağınız aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım Alanı Dijital Elektronik Su Terazisi – Yatay ve dikey açı göstergesi – Eğim hafızası açıların basit çe aktarılmasını mümkün kılmaktadır. Genel güvenlik bilgileri – Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız. – Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız. – Yapısal açıdan cihazın değiştirilmesi yasaktır. – Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız. – Bir veya birden fazla fonksiyonu arıza gösterdiğinde ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir. Emniyet Direktieri Elektromanyetik ışınlar ile muamele – Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur. – Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanlrın yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür. DigiLevel Plus

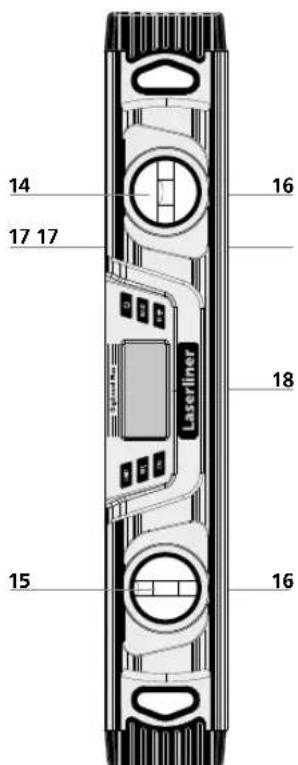

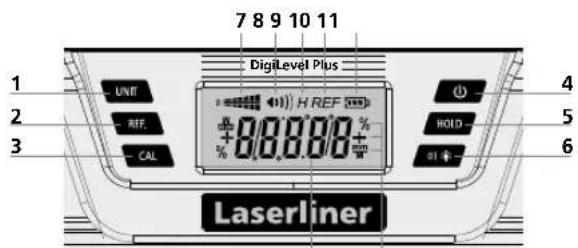

1 Ölçüm biriminin değiştirilmesi 2 Açı referans değeri koyma 3 Kalibrasyon 4 AÇMA/KAPAMA tuşu 5 Hold Fonksiyonu 6 Akustik sinyal verici / Arka fon ışıklandırması açık/kapalı 7 Eğim yönü göstergesi 8 Akustik sinyal verici etkin 9 HOLD: aktüel ölçüm değeri tutulur 10 Açı referans değeri yerleşti 11 Pil durumu göstergesi 12 Eğim açısı göstergesi 13 Ölçüm birimleri 14 Yatay ibre 15 Dikey ibre 16 Mıknatıslar 17 Ölçüm alanı 18 Batarya / Pil yeri (Arka sayfa)DigiLevel Plus

1. Ölçüm alanını (17) cihazdan düz ve işaretlenmiş bir zemine pozisyonlandırın (alttaki

şekle bakın). Cihazı açın (4) ve REF-tuşuna (2) CAL 1 yanıp sönmeye başlayana kadar basınız. Kısa bir süre sonra bir sinyal sesi gelecektir ve CAL 2 belirir.

2. Şimdi su terazisini 180° dikey olarak çevirin ve tam olarak işaretlenmiş alana

konumlandırın (ters açı ölçümü). Tekrar REF-tuşuna (2) CAL 2 yanıp sönmeye başlayana kadar basınız. Sonrasında gelen sinyal sesi süreci bitirir. Kalibrasyon

Ölçüm birimlerinin seçimi (1) tuşu ile ölçüm birimleri derece°, % ve mm/m göstergeleri arasında değiştirilir.

Cihaz her iki pozisyonda da (0° und 180°) aynı ölçüm değerlerini verdiğinde doğru kalibre edilmiştir.

Acı referans değerinin değiştirilmesi Tuş (2) ile eğimler aktarılabilirler. Bunun için cihazı istendik eğime yerleştirin ve (2) tuşuna basınız. Ardından gösterge „0,0°” şekline değişir ve ekranda „REF“ yanıp söner ve istenen referans değeri yerleşmiş olur. Şimdi eğim diğer nesnelere aktarılabilir. Tuşa (2) bir daha basıldığında açı referans değeri etkisiz hale getirilir. °C / °F / Ölçüm değeri CAL tuşuna (3) kısaca basıldığında çevre ısısı °C ve °F olarak gösterilir. Yeniden basıldığında ölçüm değerine geri dönülür. HOLD Aktüel ölçüm değerini ekranda tutmak için Hold tuşuna (5) basınız. Akustik Sinyalizasyon Tuş (6) ile sinyal verici açılır/kapatılır. Eğer eğim açısı 0°, 45°, 90° veya en son kayıt değerinde duruyorsa, bu akustik olarak sinyal edilir. Eğer değiştirilmiş bir açı referans değeri ile çalışıyorsanız, sinyal verici bu yeni referans değerine (0°, 45°, 90° gösterge) aktive olur.

Cihazın kapatılması ile açı referans değeri etkisiz hale gelmez.

Pilleri yerleştiriniz Pil yuvasını açınız ve pilleri gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

Çalıştırma ve ölçme DigiLevel Plus açıları sürekli 360°de ölçebilir. – Cihazı tuş (4) ile çalıştırınız. – Eğim açısı göstergede (12) görüntüye gelir. Eğer boy üstü eğimler ölçülüyorsa, bu durumda gösterge yönü otomatik olarak uyum sağlar. – Ayrıca sembol (7) ile o anki eğim yönü gösterilir. Her ölçüm öncesinde referans fonksiyonunun etkisiz halde olmasına dikkat ediniz.

Teknik değişiklik yapma hakkı saklıdır. Rev18W21 AB Düzenlemeleri ve Atık Arıtma Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir. Bu ürün elektrikli bir cihaz olup Avrupa Birliği‘nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir. Diğer emniyet uyarıları ve ek direktifler için: http://laserliner.com/info?an=diglevpl Teknik veriler Elektronik ölçümün utarlığı ± 0,1° 0° … 1° de ± 0,1° 89° … 90° de ± 0,2° 1° … 89° de Gösteri hassasiyeti 1 ondalık yeri İbre tutarlığı ± 1 mm/m Çalıştırma şartları 0 ... 50°C, 80%rH, yoğuşmasız, Çalışma yükseklik maks. 2000 m normal sıfır üzeri Saklama koşulları -20 ... 70°C, 80%rH, yoğuşmasız Güç kaynağı 2 x 1,5V (AAA/LR03) Boyutlar (G x Y x D) 25 240 x 66 x 30 mm Boyutlar (G x Y x D) 40 400 x 66 x 30 mm Boyutlar (G x Y x D) 60 600 x 66 x 30 mm Ağırlığı (piller dahil) 25 315 g Ağırlığı (piller dahil) 40 495 g Ağırlığı (piller dahil) 60 675 g Kuvvetli manyetik alanlardan dolayı tehlike Kuvvetli manyetik alanlar aktif vücut destek sistemlerine (örneğin kalp pili) sahip kişilere ve elektromekanik cihazlara (örneğin manyetik kartlar, mekanik saatler, hassas mekanik sistemler, sabit diskler) zararlı etkilerde bulunabilir. Kişilerin üzerinde kuvvetli manyetik alanların etkisi bakımından örneğin Federal Almanya‘da meslek odalarının BGV B11 §14 „Elektromanyetik Alanlar“ adlı tüzüğü gibi ilgili ulusal düzenlemeler ve talimatlar dikkate alınmalıdır. Zarar verici bir etki olmasını önlemek için mıknatısların ve risk altında bulunan ilgili implantların ve cihazların arasında en az 30 cm mesafe bırakın. Bakıma koruma işlemlerine ilişkin bilgiler Tüm bileşenleri hafçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız. Arka fon ışıklandırması Tuşa (6) uzun süre basıldığında arka fon ışıklandırması açılır / kapatılır.

Auto Off (otomatik kapama) Fonksiyonu Ölçüm cihazı 3 dakika boyunca kullanılmadığında pillerin tasarrufu için otomatik olarak kapanır.DigiLevel Plus
