Produkttyp	Elektroniskt digitalt vattenpass
Märke	Laserliner
Modell	DigiLevel Plus
Tillgängliga längder	240 mm, 400 mm, 600 mm
Mått (L x H x D) 240 mm	240 x 66 x 30 mm
Mått (L x H x D) 400 mm	400 x 66 x 30 mm
Mått (L x H x D) 600 mm	600 x 66 x 30 mm
Vikt (batterier inkluderade) 240 mm	315 g
Vikt (batterier inkluderade) 400 mm	495 g
Vikt (batterier inkluderade) 600 mm	675 g
Strömförsörjning	2 batterier 1,5V typ AAA/LR03
Elektronisk mätnoggrannhet	±0,1° från 0° till 1° och från 89° till 90° ; ±0,2° från 1° till 89°
Displaynoggrannhet	1 decimal
Libellnoggrannhet	±1 mm/m
Huvudfunktioner	360° vinkelmätning, lutningsminne, HOLD-funktion, kalibrering, ljudsignal, bakgrundsbelysning, temperaturdisplay
Måttenheter	Grader (°), procent (%), mm/m
Automatisk avstängning	Efter 3 minuters inaktivitet
Inbyggda magneter	Ja
Horisontell och vertikal libell	Ja
Arbetstemperaturområde	0 till 50°C, 80% RF utan kondensation
Förvaringstemperaturområde	-20 till 70°C, 80% RF utan kondensation
Max. arbetshöjd	2 000 m över havets medelnivå
Underhåll och rengöring	Rengör med en lätt fuktad trasa; använd inte aggressiva rengöringsmedel; ta ur batterierna vid längre förvaring
Säkerhet	Starka magnetfält: håll ett avstånd på minst 30 cm till implantat och känsliga apparater
Reparationsbarhet	Ändra inte konstruktionen; byt batterier efter behov
Allmän information	Uppfyller EMC-direktiv 2014/30/EU; avfallshantering enligt WEEE-direktivet

Vanliga frågor - DigiLevel Plus Laserliner

Hur slår jag på och stänger av DigiLevel Plus?

Tryck på PÅ/AV-knappen (4) för att slå på eller stänga av enheten. Automatisk avstängning efter 3 minuters inaktivitet sparar batterierna.

Hur ändrar jag måttenhet?

Tryck på knappen (1) för att växla mellan grader (°), procent (%) och mm/m.

Hur utför jag en kalibrering?

Placera enheten på en plan yta, slå på den, håll sedan REF-knappen (2) intryckt tills CAL 1 blinkar. En ljudsignal hörs, sedan visas CAL 2. Vrid enheten 180° och placera den exakt på samma ställe, tryck sedan på REF igen tills CAL 2 blinkar. En ljudsignal avslutar kalibreringen.

Hur använder jag vinkelreferensfunktionen?

Placera enheten i önskad vinkel och tryck på REF-knappen (2). Displayen visar 0,0° och 'REF' blinkar. Vinkeln lagras. Du kan överföra denna vinkel till andra objekt. För att avaktivera, tryck på REF igen.

Hur fryser jag en mätning med HOLD-funktionen?

Tryck på HOLD-knappen (5) för att hålla det aktuella värdet kvar på skärmen.

Hur aktiverar eller avaktiverar jag ljudsignalen?

Tryck på knappen (6) för att aktivera eller avaktivera ljudsignalen. En signal hörs vid vinklarna 0°, 45°, 90° eller vid ändrat referensvärde.

Hur tänder jag bakgrundsbelysningen?

Håll knappen (6) intryckt för att tända eller släcka bakgrundsbelysningen.

Vilka batterier ska jag använda och hur byter jag dem?

Använd 2 batterier 1,5V typ AAA/LR03. Öppna batterifacket på enhetens baksida och sätt i batterierna med rätt polaritet.

Hur rengör och underhåller jag enheten?

Rengör med en lätt fuktad trasa. Använd inte aggressiva rengöringsmedel. Ta ur batterierna vid längre förvaring och förvara enheten på en torr och ren plats.

Vilka risker finns med de inbyggda magneterna?

Starka magneter kan påverka medicinsk utrustning (pacemakers) och magnetiska lagringsmedia. Håll ett avstånd på minst 30 cm.

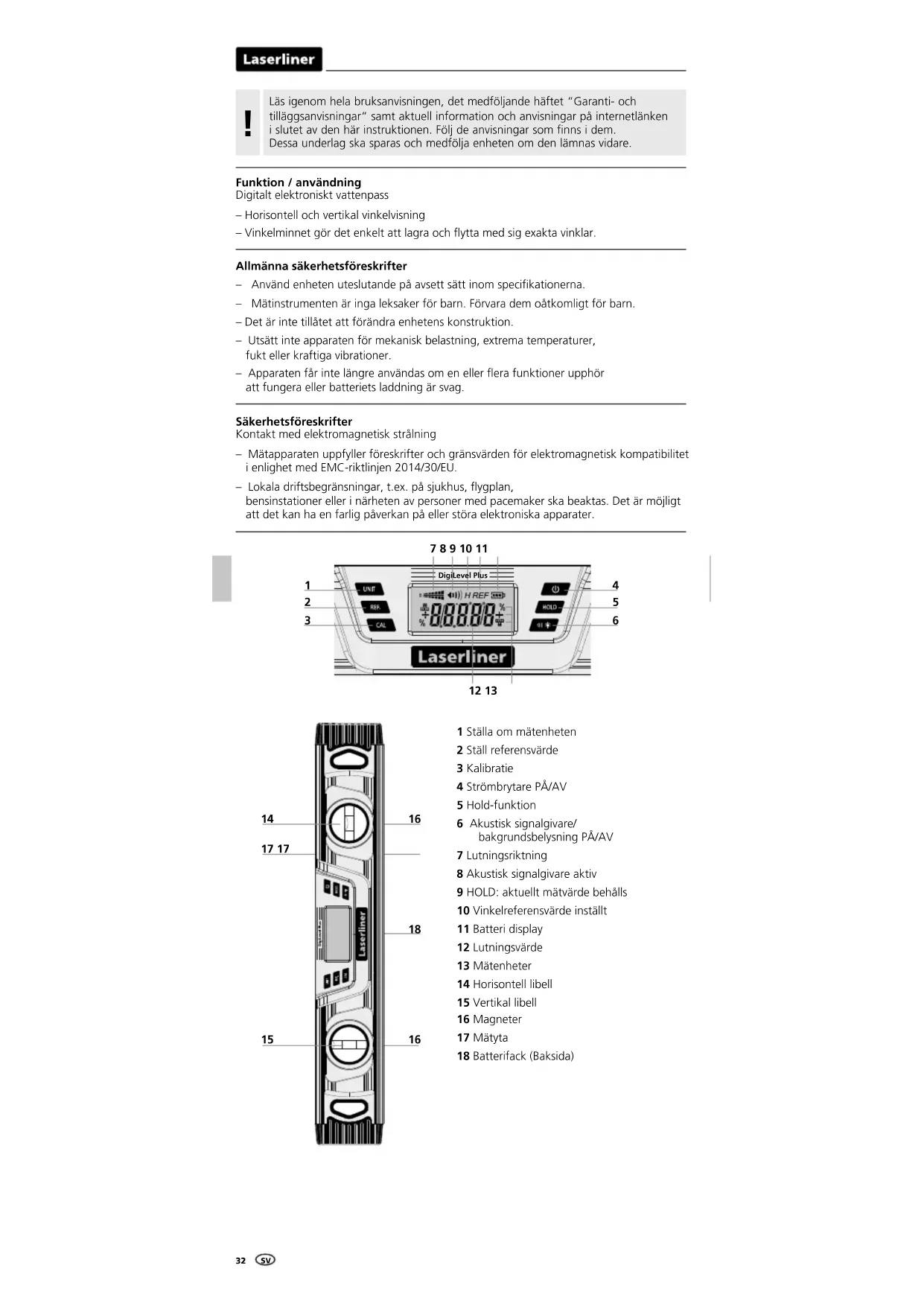

BRUKSANVISNING DigiLevel Plus Laserliner

DigiLevel Plus kan måle kontinuerligt op til 360°.

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Digitalt elektroniskt vattenpass

• Horisontell och vertikal vinkelvisning
  – Vinkelminnet gör det enkelt att lagra och flytta med sig exakta vinklar.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strälning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

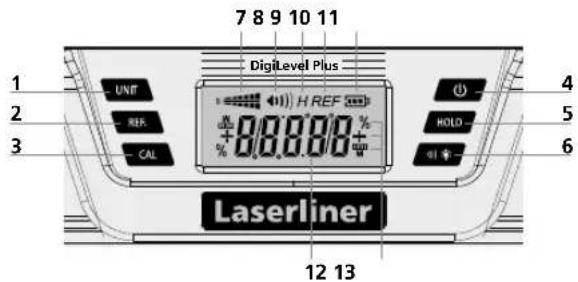

1 Ställa om mätenheten
2 Ställ referensvärde
3 Kalibratie
4 Strömbrytare PÅ/AV
5 Hold-funktion
6 Akustisk signalgivare/bakgrundsbelysning PÄ/AV
7 Lutningsriktning
8 Akustisk signalgivare aktiv
9 HOLD: aktuellt mätvärde behålls
10 Vinkelreferensvärde inställt
11 Batteri display
12 Lutningsvärde
13 Mätenheter

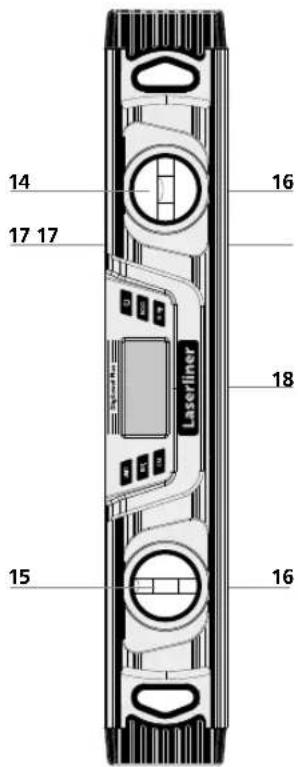

14 Horisontell libell
15 Vertikal libell
16 Magneter
17 Mätyta
18 Batterifack (Baksida)

1 Sätt i batterierna

Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

2 Sätt igång och mät

Se till att referensfunktionen är avaktiverad före varje mätning.

Knapp 1 möjliggör redovisning av mätvärdet i antingen ° grader, %, mm/m.

4 Kalibrering

1. Placera apparatens mätyta (17) på ett jämnt och markerat underlag (se figur nedan). Slå på apparaten (4) och tryck på REF-knappen (2) tills CAL 1 blinkar. Kort därefter följer en signalton och CAL 2 visas.

1. Vrid nu vattenpasset horisontellt 180° och ställ det exakt på den markerade ytan (omvänd mätning). Tryck åter på REF-knappen (2) tills CAL 2 blinkar. Den därpå följande signaltonen avslutar kalibreringen.

5 Ändra referensvinkel

Med knapp (2) är det möjligt att flytta vinklar. För att göra så, vinkla DigiLevel Plus i önskad vinkel och tryck på knapp (2) för att lagra. Då växlar visningen till "0,0°", "REF" blinkar på skärmen och önskad referensvinkel ställs in. Lutningen kan nu enkelt flyttas till andra objekt.

Genom att åter trycka på knappen (2) avaktiveras vinkelreferensvärdet.

Vid avstängning av apparaten avaktiveras inte vinkelreferensvärdet.

6 Mätvärde °C/°F

Med ett snabbt tryck på CAL-knappen (3) visas omgivningstemperaturen i °C och °F. Ytterligare tryck växlar tillbaka till mätvärde.

7 HOLD

För att hålla kvar aktuellt mätvärde på skärmen trycker man på Hold-knappen (5).

8 Akustisk signal

Den akustiska signalen kan stängas av och på med knapp (6). När vinkeln på lutningen är 0°, 45°, 90° eller det senast lagrade värdet, indikeras en akustisk signal.

Vid arbete med ändrad referensvinkel är den akustiska signalen inställd på referensvärdet (0°, 45°, 90° display).

Laserliner

9 Bakgrundsbelysning

Genom att trycka på och hålla nere knappen (6) slås bakgrundsbelysningen PÅ/AV.

Auto Av-funktion

Mätinstrumentet stängs av automatiskt efter 3 minuter inaktivitet för att spara på batterierna.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

Teknisk data

Elektronisk mätprecision	± 0,1^ vid 0^ ... 1^ ± 0,1^ vid 89^ ... 90^ ± 0,2^ vid 1^ ... 89^
Visningsnoggrannhet	1 decimal
Noggrannhet libell	± 1 mm/m
Arbetsbetingelser	0 ... 50^ , 80% rH, icke-kondenserande, arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser -20 ... 70^ , 80% rH, icke-kondenserande
Strömkälla	2 x 1,5V (typ AAA/LR03)
Mätt (B x H x Dj) 25	240 x 66 x 30 mm
Mätt (B x H x Dj) 40	400 x 66 x 30 mm
Mätt (B x H x Dj) 60 600 x 66 x 30 mm
Vikt (inklusive batterier) 25 315 g
Vikt (inklusive batterier) 40	495 g
Vikt (inklusive batterier) 60	675 g

Tekniska ändringar förbehålls. Rev18W21

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparatoch den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=diglevpl

- Slå på apparatet med tast (4).
