MANUALE UTENTE DigiLevel Plus Laserliner

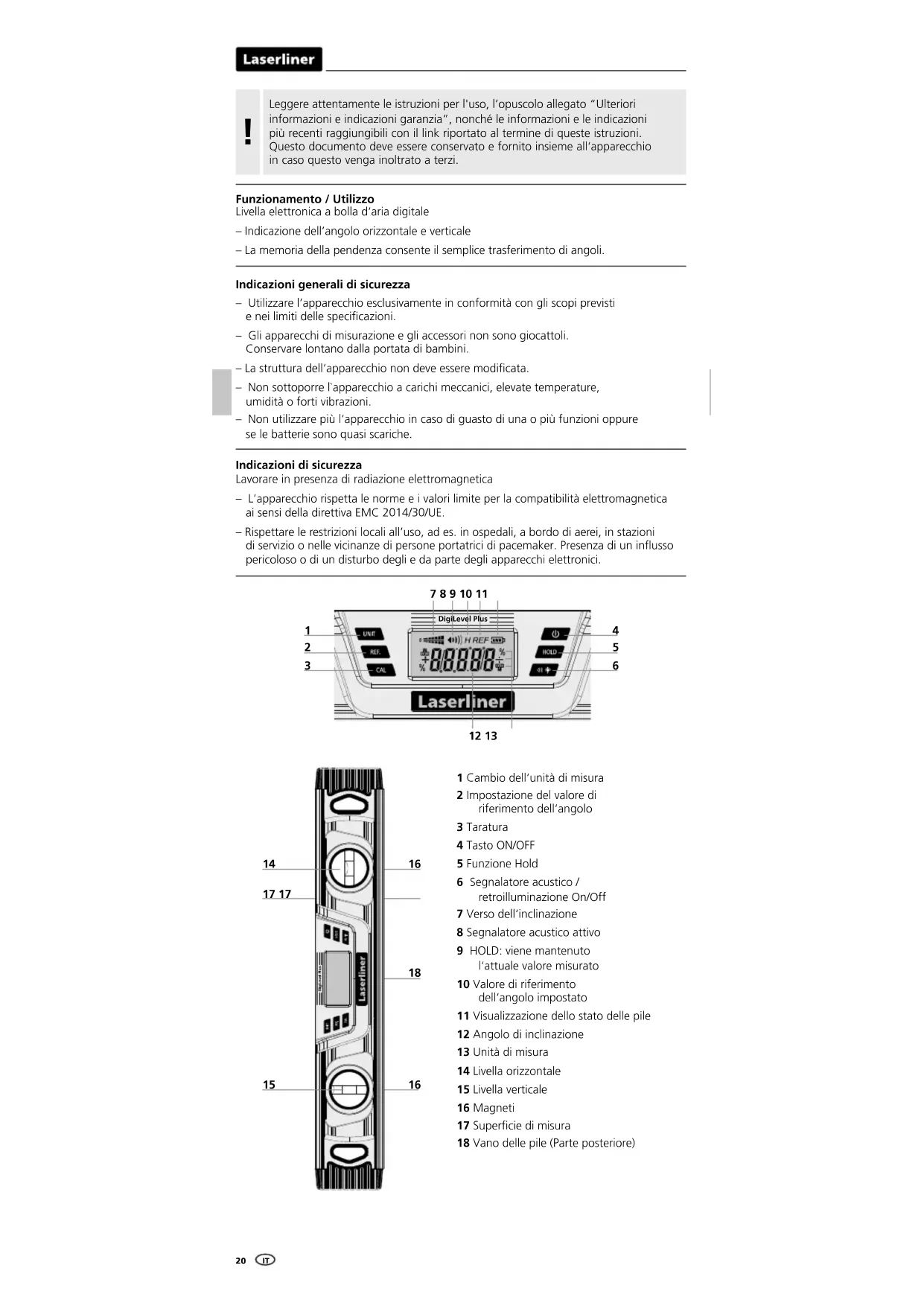

Leggere attentamente le istruzioni per l'uso, l’opuscolo allegato “Ulteriori informazioni e indicazioni garanzia”, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all‘apparecchio in caso questo venga inoltrato a terzi.

Funzionamento / Utilizzo Livella elettronica a bolla d‘aria digitale – Indicazione dell’angolo orizzontale e verticale – La memoria della pendenza consente il semplice trasferimento di angoli. Indicazioni generali di sicurezza – Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specicazioni. – Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini. – La struttura dell‘apparecchio non deve essere modicata. – Non sottoporre l`apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni. – Non utilizzare più l‘apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche. Indicazioni di sicurezza Lavorare in presenza di radiazione elettromagnetica – L’apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE. – Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un inusso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici. DigiLevel Plus

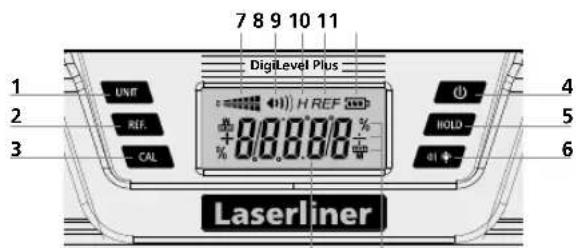

1 Cambio dell‘unità di misura 2 Impostazione del valore di riferimento dell‘angolo 3 Taratura 4 Tasto ON/OFF 5 Funzione Hold 6 Segnalatore acustico / retroilluminazione On/Off 7 Verso dell‘inclinazione 8 Segnalatore acustico attivo 9 HOLD: viene mantenuto l‘attuale valore misurato 10 Valore di riferimento dell‘angolo impostato 11 Visualizzazione dello stato delle pile 12 Angolo di inclinazione 13 Unità di misura 14 Livella orizzontale 15 Livella verticale 16 Magneti 17 Supercie di misura 18 Vano delle pile (Parte posteriore)DigiLevel Plus

1. Posizionare la supercie di misura (17) dello strumento su un piano rettilineo e marcato

(vedere gura in basso). Accendere lo strumento (4) e tenere premuto il tasto REF (2) no al lampeggio di CAL 1 sul display. Poco dopo viene emesso un segnale acustico e compare CAL 2.

2. Ruotare ora la livella di 180° orizzontalmente e collocarla esattamente sulla supercie

marcata (misura ad inversione). Premere e tenere premuto il tasto REF (2) no al lampeggio di CAL 2 sul display. Il segnale acustico successivo termina l‘operazione. Taratura

Selezione dell‘unità di misura Con il tasto (1) si commuta l‘unità di misura tra gradi, % e mm/m.

lo strumento è tarato correttamente se in entrambe le posizioni (0° e 180°) visualizza gli stessi valori di misura.

Modifica del valore di riferimento dell‘angolo Con il tasto (2) si possono trasferire inclinazioni. A tal ne posizionare l‘apparecchio sull‘inclinazione desiderata e premere il tasto (2). Inne viene visualizzato „0,0°“, „REF“ lampeggia e l‘angolo di riferimento desiderato è impostato. Adesso l‘inclinazione può essere trasferita su altri oggetti. Premendo nuovamente il tasto (2) il valore di riferimento dell‘angolo viene disattivato. °C / °F / valore misurato Premendo brevemente il tasto CAL (3) viene visualizzata la temperatura ambiente in °C e °F. Premendo nuovamente si torna al valore misurato. HOLD Per mantenere il valore misurato sul display, premere il tasto Hold (5). Segnalazione acustica Con il tasto (6) si attiva e si disattiva il segnalatore. Se l‘angolo di inclinazione è pari a 0°, 45°, 90° o all‘ultimo valore di memoria, ciò viene segnalato acusticamente. Se si lavora con un valore di riferimento dell‘angolo modificato, il segnalatore viene attivato per questo nuovo valore di riferimento (visualizzazione 0°, 45°, 90°).

Spegnendo l‘apparecchio, il valore di riferimento dell‘angolo non viene disattivato.

Applicazione delle pile Aprire il vano batterie ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

Accensione e misura La DigiLevel Plus può misurare qualsiasi angolo no a 360°. – Accendere l‘apparecchio con il tasto (4). – L‘angolo di inclinazione compare sul display (12). Se si misurano angoli sotto sopra, il verso di visualizzazione si adatta automaticamente. – Con il simbolo (7) viene inoltre visualizzato il verso attuale dell‘inclinazione. Prima di ogni misurazione assicurarsi che la funzione di riferimento sia disattivata.

Con riserva di modifiche tecniche. Rev18W21 Norme UE e smaltimento L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate. Per ulteriori informazioni ed indicazioni di sicurezza: http://laserliner.com/info?an=diglevpl Dati tecnici Precisione di misura elettronica ± 0,1° a 0° … 1° ± 0,1° a 89° … 90° ± 0,2° a 1° … 89° Precisione di visualizzazione 1 cifra decimale Precisione della livella ± 1 mm/m Condizioni di lavoro 0 ... 50°C, 80%rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale) Condizioni di stoccaggio -20 ... 70°C, 80%rH, non condensante Alimentazione elettrica 2 x 1,5V (tipo AAA/LR03) Dimensioni (L x H x P) 25 240 x 66 x 30 mm Dimensioni (L x H x P) 40 400 x 66 x 30 mm Dimensioni (L x H x P) 60 600 x 66 x 30 mm Peso (con batterie) 25 315 g Peso (con batterie) 40 495 g Peso (con batterie) 60 675 g Pericoli causati da forti campi magnetici Forti campi magnetici possono causare danni a persone con ausili sici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica ne, dischi ssi). A causa dell‘inuenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 "Campi elettromagnetici". Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi. Indicazioni per la manutenzione e la cura Pulire tutti i componenti con un panno leggermente inumidito ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l‘apparecchio in un luogo pulito e asciutto. Retroilluminazione Premendo a lungo il tasto (6) si accende/spegne la retroilluminazione.

Funzione Auto Off L‘apparecchio di misurazione si spegne automaticamente dopo 3 minuti di inattività, per risparmiare la batteria.DigiLevel Plus
