Typ produktu	Elektroniczna poziomica cyfrowa
Marka	Laserliner
Model	DigiLevel Plus
Dostępne długości	240 mm, 400 mm, 600 mm
Wymiary (Dł x Wys x Gł) 240 mm	240 x 66 x 30 mm
Wymiary (Dł x Wys x Gł) 400 mm	400 x 66 x 30 mm
Wymiary (Dł x Wys x Gł) 600 mm	600 x 66 x 30 mm
Waga (z bateriami) 240 mm	315 g
Waga (z bateriami) 400 mm	495 g
Waga (z bateriami) 600 mm	675 g
Zasilanie	2 baterie 1,5V typu AAA/LR03
Dokładność pomiaru elektronicznego	±0,1° od 0° do 1° i od 89° do 90° ; ±0,2° od 1° do 89°
Dokładność wyświetlacza	1 miejsce po przecinku
Dokładność libelli	±1 mm/m
Główne funkcje	Pomiar kąta 360°, pamięć nachylenia, funkcja HOLD, kalibracja, sygnał dźwiękowy, podświetlenie, wyświetlanie temperatury
Jednostki miary	Stopnie (°), procent (%), mm/m
Automatyczne wyłączanie	Po 3 minutach bezczynności
Wbudowane magnesy	Tak
Libella pozioma i pionowa	Tak
Zakres temperatury pracy	0 do 50°C, 80% wilgotności względnej bez kondensacji
Zakres temperatury przechowywania	-20 do 70°C, 80% wilgotności względnej bez kondensacji
Maksymalna wysokość pracy	2 000 m n.p.m.
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką; nie używać agresywnych środków; wyjąć baterie podczas dłuższego przechowywania
Bezpieczeństwo	Silne pola magnetyczne: zachować odległość co najmniej 30 cm od implantów i wrażliwych urządzeń
Możliwość naprawy	Nie modyfikować konstrukcji; wymieniać baterie w razie potrzeby
Informacje ogólne	Zgodny z dyrektywą EMC 2014/30/UE; utylizacja zgodnie z dyrektywą WEEE

Często zadawane pytania - DigiLevel Plus Laserliner

Jak włączyć i wyłączyć DigiLevel Plus?

Naciśnij przycisk WŁ./WYŁ. (4), aby włączyć lub wyłączyć urządzenie. Automatyczne wyłączanie po 3 minutach bezczynności oszczędza baterie.

Jak zmienić jednostkę miary?

Naciśnij przycisk (1), aby przełączać między stopniami (°), procentami (%) i mm/m.

Jak przeprowadzić kalibrację?

Umieść urządzenie na płaskiej powierzchni, włącz je, a następnie przytrzymaj przycisk REF (2), aż pojawi się migający napis CAL 1. Rozlegnie się sygnał dźwiękowy, a następnie pojawi się CAL 2. Obróć urządzenie o 180° i umieść dokładnie w tym samym miejscu, następnie ponownie naciśnij REF, aż CAL 2 zacznie migać. Sygnał dźwiękowy zakończy kalibrację.

Jak używać funkcji odniesienia kąta?

Ustaw urządzenie pod żądanym kątem i naciśnij przycisk REF (2). Wyświetlacz pokaże 0,0°, a 'REF' zacznie migać. Kąt zostaje zapamiętany. Możesz przenieść ten kąt na inne obiekty. Aby wyłączyć, ponownie naciśnij REF.

Jak zamrozić pomiar za pomocą funkcji HOLD?

Naciśnij przycisk HOLD (5), aby utrzymać aktualną wartość na wyświetlaczu.

Jak włączyć lub wyłączyć sygnał dźwiękowy?

Naciśnij przycisk (6), aby włączyć lub wyłączyć sygnalizator dźwiękowy. Sygnał rozlega się przy kątach 0°, 45°, 90° lub przy zmodyfikowanej wartości odniesienia.

Jak włączyć podświetlenie?

Przytrzymaj przycisk (6), aby włączyć lub wyłączyć podświetlenie.

Jakich baterii używać i jak je wymienić?

Używaj 2 baterii 1,5V typu AAA/LR03. Otwórz komorę baterii z tyłu urządzenia i włóż baterie, zachowując polaryzację.

Jak czyścić i konserwować urządzenie?

Czyść lekko wilgotną szmatką. Nie używaj agresywnych środków czyszczących. Wyjmij baterie podczas dłuższego przechowywania i przechowuj urządzenie w suchym i czystym miejscu.

Jakie są zagrożenia związane z wbudowanymi magnesami?

Silne magnesy mogą wpływać na urządzenia medyczne (rozruszniki serca) i nośniki magnetyczne. Zachowaj odległość co najmniej 30 cm.

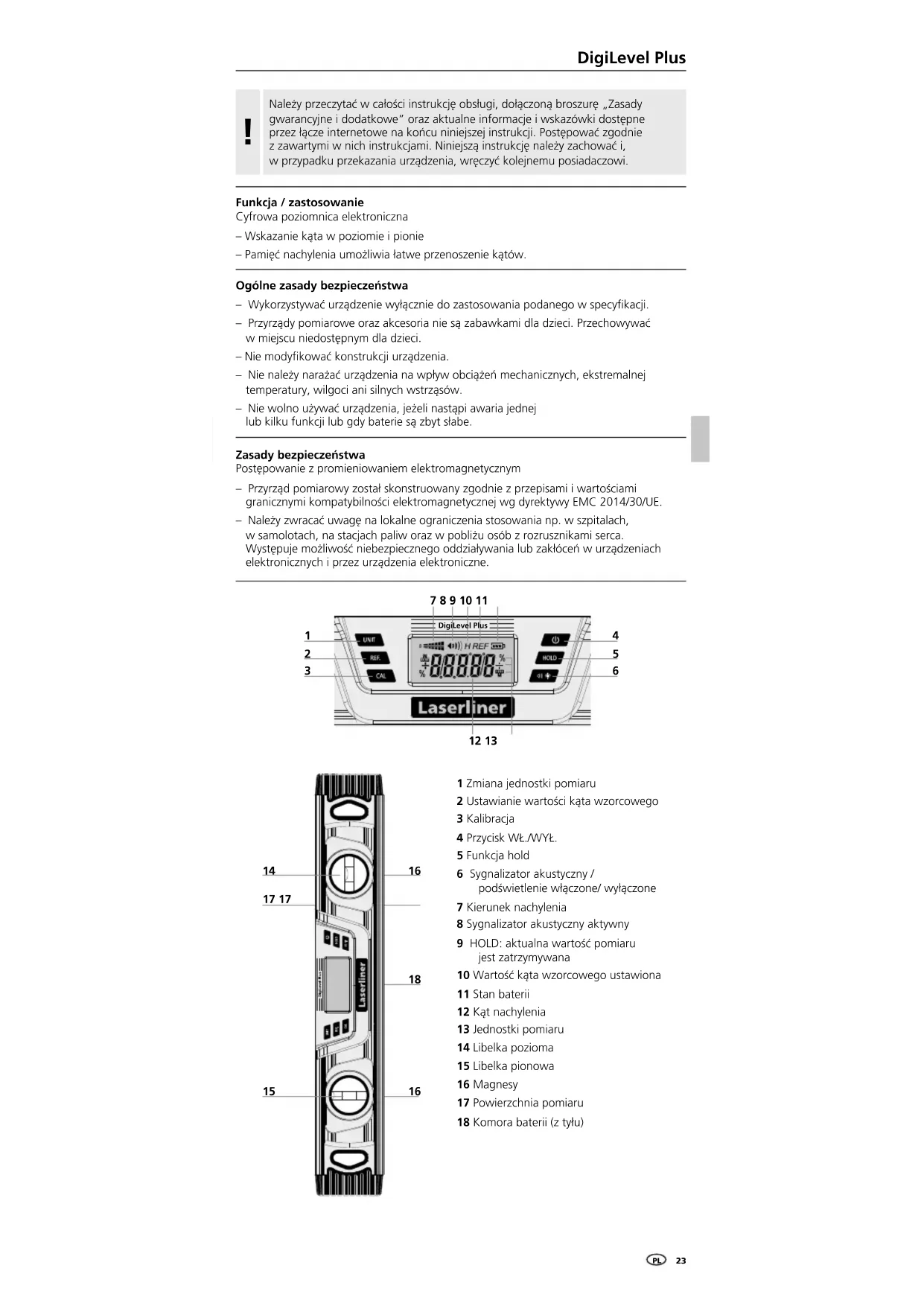

INSTRUKCJA OBSŁUGI DigiLevel Plus Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Cyfrowa poziomnica elektroniczna

– Wskazanie kąta w poziomie i pionie
– Pamięć nachylenia umożliwia łatwe przenoszenie kątów.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
• Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
  – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

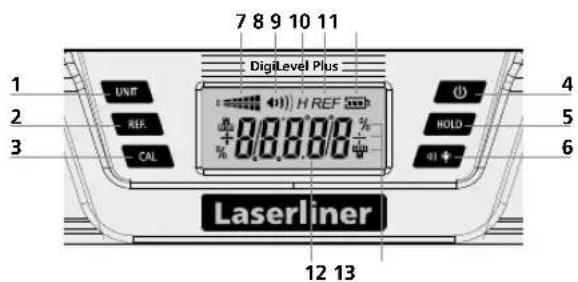

1 Zmiana jednostki pomiaru
2 Ustawianie wartości kąta wzorcowego
3 Kalibracja
4 Przycisk WŁ./WYŁ.
5 Funkcja hold
6 Sygnalizator akustyczny / podświetlenie włączone/ wyłączone
7 Kierunek nachylenia
8 Sygnalizator akustyczny aktywny
9 HOLD: aktualna wartość pomiaru jest zatrzymywana
10 Wartość kąta wzorcowego ustawiona
11 Stan baterii
12 Kąt nachylenia
13 Jednostki pomiaru
14 Libelka pozioma
15 Libelka pionowa
16 Magnesy
17 Powierzchnia pomiaru
18 Komora baterii (z tyłu)

Laserliner

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

2 Włączanie i pomiar

! Przed każdym pomiarem należy zwrócić uwagę na to, aby funkcja referencyjna była dezaktywowana.

DigiLevel Plus może mierzyć kąt w sposób ciągły do 360°.

– Włącz przyrząd przyciskiem (4).

- Kąt nachylenia jest wyświetlany na wskaźniku 12). Podczas pomiaru nachylenia od dołu kierunek wskaźnika dopasowuje się automatycznie.

– Dodatkowo symbol (7) wskazuje aktualny kierunek nachylenia.

3 Wybór jednostki

Przyciskiem (1) można wybierać wyświetlaną jednostkę pomiarową: ° st., % i mm/m.

4 Kalibracja

1. Powierzchnię pomiaru (17) urządzenia ustawić na równym i oznaczonym podłożu (patrz rys. na dole). Włączyć urządzenie (4) i naciskać przycisk REF (2), aż zacznie migać wskazanie CAL 1. Wkrótce potem rozlegnie się sygnał dźwiękowy i wyświetlone zostanie wskazanie CAL 2.

1. Teraz obrócić poziomnicę poziomo o 180° i ustawić dokładnie na oznaczonej powierzchni (pomiar odwrócony). Ponownie naciskać przycisk REF (2), aż zacznie migać wskazanie CAL 2. Sygnał dźwiękowy oznacza zakończenie procedury.

Urządzenie jest prawidłowo skalibrowane, jeżeli w obu pozycjach (0° i 180°) wskazuje te same wartości pomiaru.

5 Zmiana wartości kąta wzorcowego

Przyciskiem (2) można przenosić nachylenia. Przystaw przyrząd do pożądanego nachylenia i naciśnij przycisk (2). Wskazanie zmienia się następnie na "0,0°", „REF" miga na wyświetlaczu, a pożądany kąt wzorcowy jest ustawiony. Nachylenie to można teraz przenosić na inne przedmioty.

Ponowne naciśnięcie przycisku (2) dezaktywuje wartość kąta wzorcowego.

Wyłączenie urządzenia nie powoduje dezaktywacji wartości kąta wzorcowego.

6 °C / °F / wartość pomiaru

Krótkie przyciśnięcie przycisku CAL (3) powoduje wyświetlenie temperatury otoczenia w °C i °F. Ponowne przyciśnięcie powoduje powrót do wartości pomiaru.

7 HOLD

Aby zatrzymać aktualną wartość pomiaru na wyświetlaczu należy przycisnąć przycisk hold (5).

8 Sygnalizacja akustyczna

Przyciskiem (6) można włączyć lub wyłączyć sygnalizator. Ustalenie się kąta nachylenia na 0°, 45°, 90° lub ostatnią zapamiętaną wartość jest sygnalizowane akustycznie.

Podczas pracy ze zmienionym kątem wzorcowym, reakcje sygnalizatora są odniesione do tej nowej wartości wzorcowej (wskazanie 0°, 45°, 90°).

9 Podświetlenie

Długie przyciśnięcie przycisku (6) powoduje włączenie/ wyłączenie podświetlenia.

Funkcja automatycznego wyłączania

Przyrząd pomiarowy wyłącza się automatycznie po upływie ok. 3 minut nieaktywności w celu ochrony baterii.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np. w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Dane techniczne

Dokładność pomiaru elektronicznego	± 0,1^ przy 0^ ... 1^ ± 0,1^ przy 89^ ... 90^ ± 0,2^ przy 1^ ... 89^
Dokładność wskazania	1 miejsce po przecinku
Dokładność libelek	± 1 mm/m
Warunki pracy	0 ... 50^ , 80%rH , bez skraplania,wysokość robocza maks. 2000 mnad punktem zerowym normalnym
Warunki przechowywania -20 ... 70^ , 80%rH , bez skraplania
Zasilanie 2 x 1,5V (typ AAA/LR03)
Wymiary (S x W x G) 25	240 x 66 x 30 mm
Wymiary (S x W x G) 40	400 x 66 x 30 mm
Wymiary (S x W x G) 60 600 x 66 x 30 mm
Masa (z baterie) 25 315 g
Masa (z baterie) 40	495 g
Masa (z baterie) 60	675 g

Zmiany zastrzeżone. Rev18W21

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com/info?an=diglevpl
