Vrsta izdelka	Digitalni elektronski nivo
Znamka	Laserliner
Model	DigiLevel Plus
Razpoložljive dolžine	240 mm, 400 mm, 600 mm
Mere (D x V x G) 240 mm	240 x 66 x 30 mm
Mere (D x V x G) 400 mm	400 x 66 x 30 mm
Mere (D x V x G) 600 mm	600 x 66 x 30 mm
Teža (z baterijami) 240 mm	315 g
Teža (z baterijami) 400 mm	495 g
Teža (z baterijami) 600 mm	675 g
Napajanje	2 bateriji 1,5V tipa AAA/LR03
Natančnost elektronskega merjenja	±0,1° od 0° do 1° in od 89° do 90°; ±0,2° od 1° do 89°
Natančnost prikaza	1 decimalno mesto
Natančnost libel	±1 mm/m
Glavne funkcije	Merjenje kota 360°, pomnilnik nagiba, funkcija HOLD, kalibracija, zvočni signal, osvetlitev ozadja, prikaz temperature
Merske enote	Stopinje (°), odstotki (%), mm/m
Samodejni izklop	Po 3 minutah nedejavnosti
Vgrajeni magneti	Da
Vodoravna in navpična libela	Da
Delovno temperaturno območje	0 do 50°C, 80% RV brez kondenzacije
Temperaturno območje shranjevanja	-20 do 70°C, 80% RV brez kondenzacije
Največja delovna nadmorska višina	2000 m nad srednjo morsko gladino
Vzdrževanje in čiščenje	Čistite z rahlo vlažno krpo; ne uporabljajte agresivnih čistil; odstranite baterije ob daljšem skladiščenju
Varnost	Močna magnetna polja: vzdržujte razdaljo več kot 30 cm od vsadkov in občutljivih naprav
Popravljivost	Ne spreminjajte konstrukcije; zamenjajte baterije po potrebi
Splošne informacije	Skladno z direktivo EMC 2014/30/EU; odstranjevanje v skladu z direktivo WEEE

Pogosto zastavljena vprašanja - DigiLevel Plus Laserliner

Kako vklopiti in izklopiti DigiLevel Plus?

Pritisnite tipko VKLOP/IZKLOP (4), da vklopite ali izklopite napravo. Samodejni izklop po 3 minutah nedejavnosti varčuje z baterijami.

Kako spremeniti mersko enoto?

Pritisnite tipko (1) za preklapljanje med stopinjami (°), odstotki (%) in mm/m.

Kako izvesti kalibracijo?

Postavite napravo na ravno površino, jo vklopite, nato držite tipko REF (2) pritisnjeno, dokler ne začne utripati prikaz CAL 1. Zasliši se zvočni signal, nato se prikaže CAL 2. Zasukajte napravo za 180° in jo postavite natanko na isto mesto, nato ponovno pritisnite tipko REF, dokler CAL 2 ne začne utripati. Zvočni signal zaključi kalibracijo.

Kako uporabiti funkcijo referenčnega kota?

Postavite napravo na želeni kot in pritisnite tipko REF (2). Prikaz se spremeni v 0,0° in 'REF' utripa. Kot se shrani. Ta kot lahko prenesete na druge predmete. Za izklop ponovno pritisnite tipko REF.

Kako zamrzniti meritev s funkcijo HOLD?

Pritisnite tipko HOLD (5), da ohranite trenutno vrednost prikazano na zaslonu.

Kako vklopiti ali izklopiti zvočni signal?

Pritisnite tipko (6) za vklop ali izklop zvočnega oddajnika. Zvočni signal se oglasi pri kotih 0°, 45°, 90° ali pri spremenjeni referenčni vrednosti.

Kako vklopiti osvetlitev ozadja?

Držite tipko (6) pritisnjeno, da vklopite ali izklopite osvetlitev ozadja.

Katere baterije uporabiti in kako jih zamenjati?

Uporabite 2 bateriji 1,5V tipa AAA/LR03. Odprite predal za baterije na hrbtni strani naprave in vstavite baterije ob upoštevanju polarnosti.

Kako očistiti in vzdrževati napravo?

Čistite z rahlo vlažno krpo. Ne uporabljajte agresivnih čistil. Odstranite baterije ob daljšem skladiščenju in shranjujte napravo na suhem in čistem mestu.

Kakšna so tveganja povezana z vgrajenimi magneti?

Močni magneti lahko vplivajo na medicinske naprave (srčni spodbujevalniki) in magnetne nosilce. Vzdržujte razdaljo vsaj 30 cm.

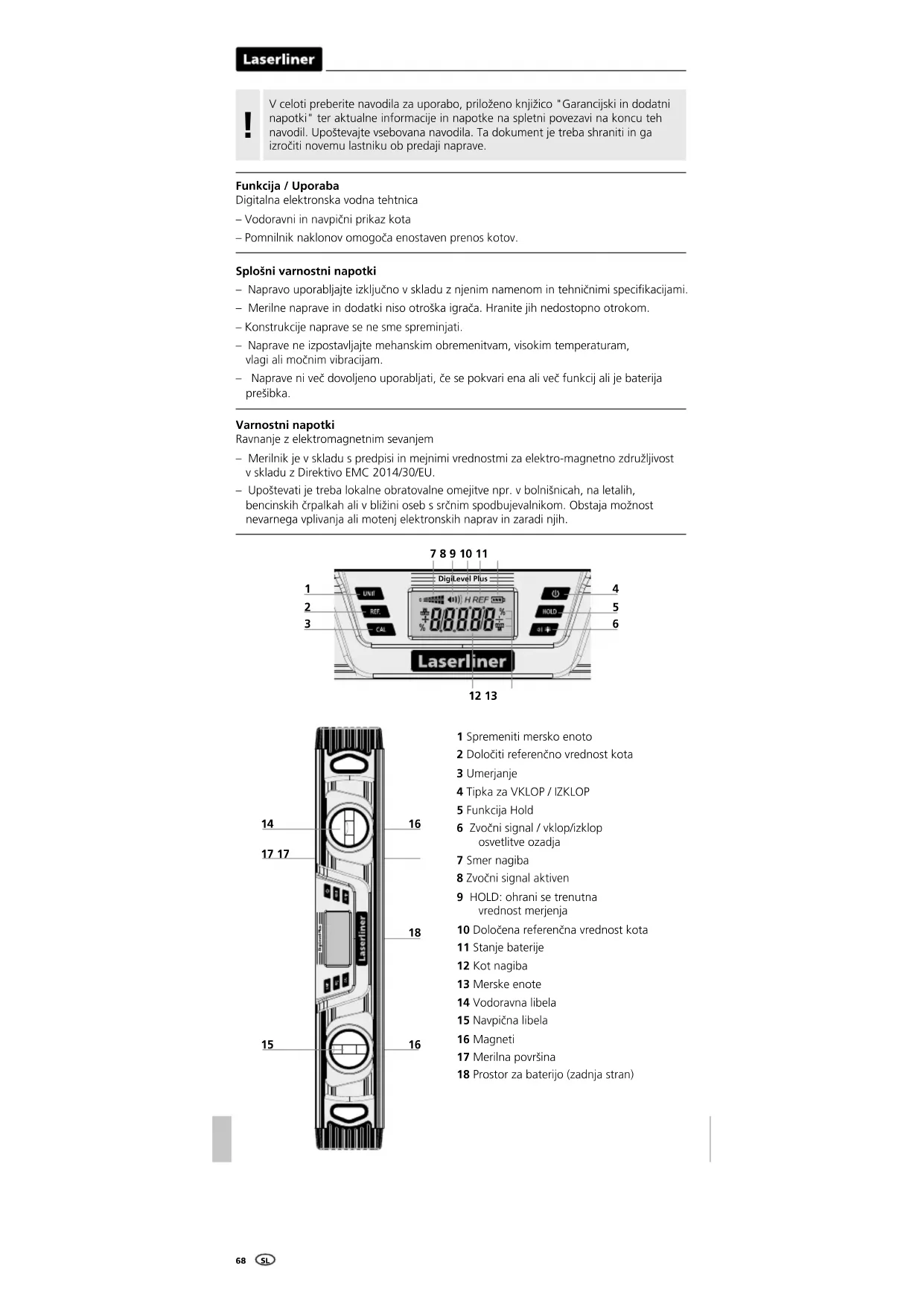

NAVODILA ZA UPORABO DigiLevel Plus Laserliner

V celoti preberite navodila za uporabo, priloženo knjižico "Garancijski in dodatni napotki" ter aktualne informacije in napotke na spletni povezavi na koncu teh navodil. Upoštevajte vsebovana navodila. Ta dokument je treba shraniti in ga izročiti novemu lastniku ob predaji naprave.

Funkcija / Uporaba

Digitalna elektronska vodna tehtnica

– Vodoravni in navpični prikaz kota
– Pomnilnik naklonov omogoča enostaven prenos kotov.

Splošni varnostni napotki

• Napravo uporabljajte izključno v skladu z njenim namenom in tehničnimi specifikacijami.
• Merilne naprave in dodatki niso otroška igrača. Hranite jih nedostopno otrokom.
  – Konstrukcije naprave se ne sme spreminjati.
• Naprave ne izpostavljajte mehanskim obremenitvam, visokim temperaturam, vlagi ali močnim vibracijam.
• Naprave ni več dovoljeno uporabljati, će se pokvari ena ali več funkcij ali je baterija prešibka.

Varnostni napotki

Ravnanje z elektromagnetnim sevanjem

• Merilnik je v skladu s predpisi in mejnimi vrednostmi za elektro-magnetno združljivost v skladu z Direktivo EMC 2014/30/EU.
• Upoštevati je treba lokalne obratovalne omejitve npr. v bolnišnicah, na letalih, bencinskih črpalkah ali v bližini oseb s srčnim spodbujevalnikom. Obstaja možnost nevarnega vplivanja ali motenj elektronskih naprav in zaradi njih.

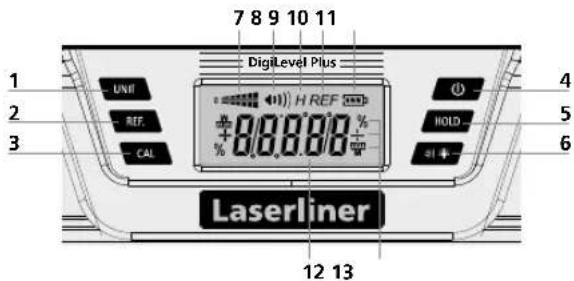

1 Spremeniti mersko enoto
2 Določiti referenčno vrednost kota
3 Umerjanje
4 Tipka za VKLOP / IZKLOP
5 Funkcija Hold
6 Zvočni signal / vklop/izklop osvetlitve ozadja
7 Smer nagiba
8 Zvočni signal aktiven
9 HOLD: ohrani se trenutna vrednost merjenja
10 Določena referenčna vrednost kota
11 Stanje baterije
12 Kot nagiba
13 Merske enote

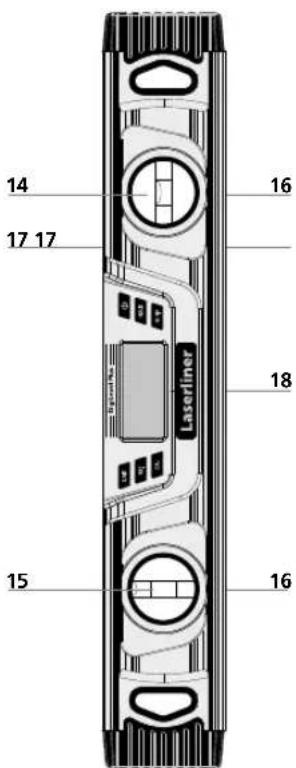

14 Vodoravna libela
15 Navpična libela
16 Magneti
17 Merilna površina
18 Prostor za baterijo (zadnja stran)

1 Vstaviti baterije

Odprite predal za baterije in baterije vstavite skladno s simboli za namestitev. Pri tem bodite pozorni na pravilno polarnost.

Pred vsakim merjenjem bodite pozorni na to, da je referenčna funkcija izključena.

DigiLevel Plus lahko kote nenehno meri na 360°.

– Napravo vključite s tipko (4).

- Kot nagiba se prikaže na prikazovalniku (12). Če se nagibi merijo nad glavo, se smer prikaza prilagodi samodejno.

- Dodatno je s simbolom (7) prikazana trenutna smer nagiba.

3 Izbira merske enote

S tipko (1) se merska enota preklaplja med ° stopinjami, % in mm/m.

4 Umerjanje

1. Merilno površino (17) naprave položite na ravno in označeno podlago (glejte spodnjo sliko). Vključite napravo (4) in tako dolgo pritiskajte REF (2), dokler na prikazovalniku ne začne utripati CAL 1. Malo za tem se oglasi signalni zvok in prikaže se CAL 2.

1. Sedaj vodno tehtnico vodoravno zavrtite za 180° in jo položite natančno na označeno površino (preklopno merjenje). Ponovno pritisnite tipko REF (2), dokler ne začne utripati CAL 2. Sledeči signalni ton zaključi postopek. Sledeči signalni ton zaključi postopek.

Naprava ni umerjena, če sta v obeh položajih (0° in 180°) prikazani enaki vrednosti merjenja.

5 Sprememba referenčne vrednosti kota

S tipko (2) se lahko prenašajo nagibi. Da to storite, napravo položite na želeni nagib in pritisnite tipko (2). Nato se prikaz spremeni na „0,0°“, na prikazovalniku utripa „REF“ in določen je želeni referenčni kot. Sedaj se nagib lahko prenese na druge predmete.

S ponovnim pritiskom na tipko (2) se izključi referenčna vrednost kota.

6 °C / °F / vrednost merjenja

S kratkim pritiskom na tipko CAL (3) se prikaže temperatura okolice v °C in °F.

S ponovnim pritiskom se vrnete na vrednost merjenja.

7 HOLD

Da bi na prikazovalniku ohranili trenutno vrednost merjenja, pritisnite tipko Hold (5).

8 Zvočni signal

S tipko (6) se vključi / izključi dajalnik signala. Če je kot nagiba na 0°, 45°, 90° ali na zadnji shranjeni vrednosti, na to opozori zvok.

Če delate s spremenjeno referenčno vrednostjo kota, se dajalnik signala aktivira na to novo referenčno vrednost (0°, 45°, 90° prikazovalnik).

Laserliner

9 Osvetlitev ozadja

Z dolgim pritiskom na tipko (6) se vključi / izključi osvetlitev ozadja.

Funkcija AUTO-OFF

Merilna naprava se po 3 minutah nedelovanja samodejno izključi zaradi varčevanja z baterijami.

Napotki za vzdrževanje in nego

Vse komponente čistite z rahlo navlaženo krpo in ne uporabljajte čistil, grobih čistil in topil. Pred daljšim skladiščenjem izvzemite baterijo/e. Napravo hranite na čistem in suhem mestu.

Nevarnost zaradi močnih magnetnih polj

Močna magnetna polja lahko škodljivo vplivajo na ljudi z aktivnimi telesnimi pripomočki (npr. srčnimi spodbujevalniki) in na elektromehanske naprave (npr. magnetne kartice, mehanske ure, finomehaniko, trde diske).

Glede vpliva močnih magnetnih polj na ljudi je treba upoštevati posamezna nacionalna določila in predpise, kot je na primer v Zvezni republiki Nemčiji predpis poklicnega združenja BGV B11 člen 14 „Elektromagnetna polja“.

Da bi preprečili moteče vplivanje, naj bodo magneti od posameznih ogroženih vsadkov in naprav vedno oddaljen najmanj 30 cm.

Tehnični podatki

Natančnost elektronskega merjenja	± 0,1^ pri 0^ ... 1^ ± 0,1^ pri 89^ ... 90^ ± 0,2^ pri 1^ ... 89^
Natančnost prikaza 1 decimalno mesto
Natančnost libele ± 1 mm/m
Delovni pogoji	0 ... 50^ , Zračna vlažnost najv. 80% RV,ne kondenzira, Delovna višina najv. 2000 mnadmorske višine
Pogoji skladiščenja	-20 ... 70^ , Zračna vlažnost najv. 80% RV,ne kondenzira
Električno napajanje	2 x 1,5V (tip AAA/LR03)
Dimenzije ( × V × G ) 25	240 x 66 x 30 mm
Dimenzije ( × V × G ) 40 400 x 66 x 30 mm
Dimenzije ( × V × G ) 60 600 x 66 x 30 mm
Teža (vklj. z baterijami) 25	315 g
Teža (vklj. z baterijami) 40	495 g
Teža (vklj. z baterijami) 60	675 g

Tehnične spremembe pridržane. Rev18W21

EU-določila in odstranjevanje med odpadke

Naprava ustreza vsem potrebnim standardomza prosto prodajo blaga v EU.

Ta izdelek je elektronska naprava in jo je treba zbirati in odstraniti ločeno v skladu z evropsko Direktivo za odpadno elektronsko in električno opremo.

Nadaljnje varnostne in dodatne napotke najdete pod: http://laserliner.com/info?an=diglevpl
