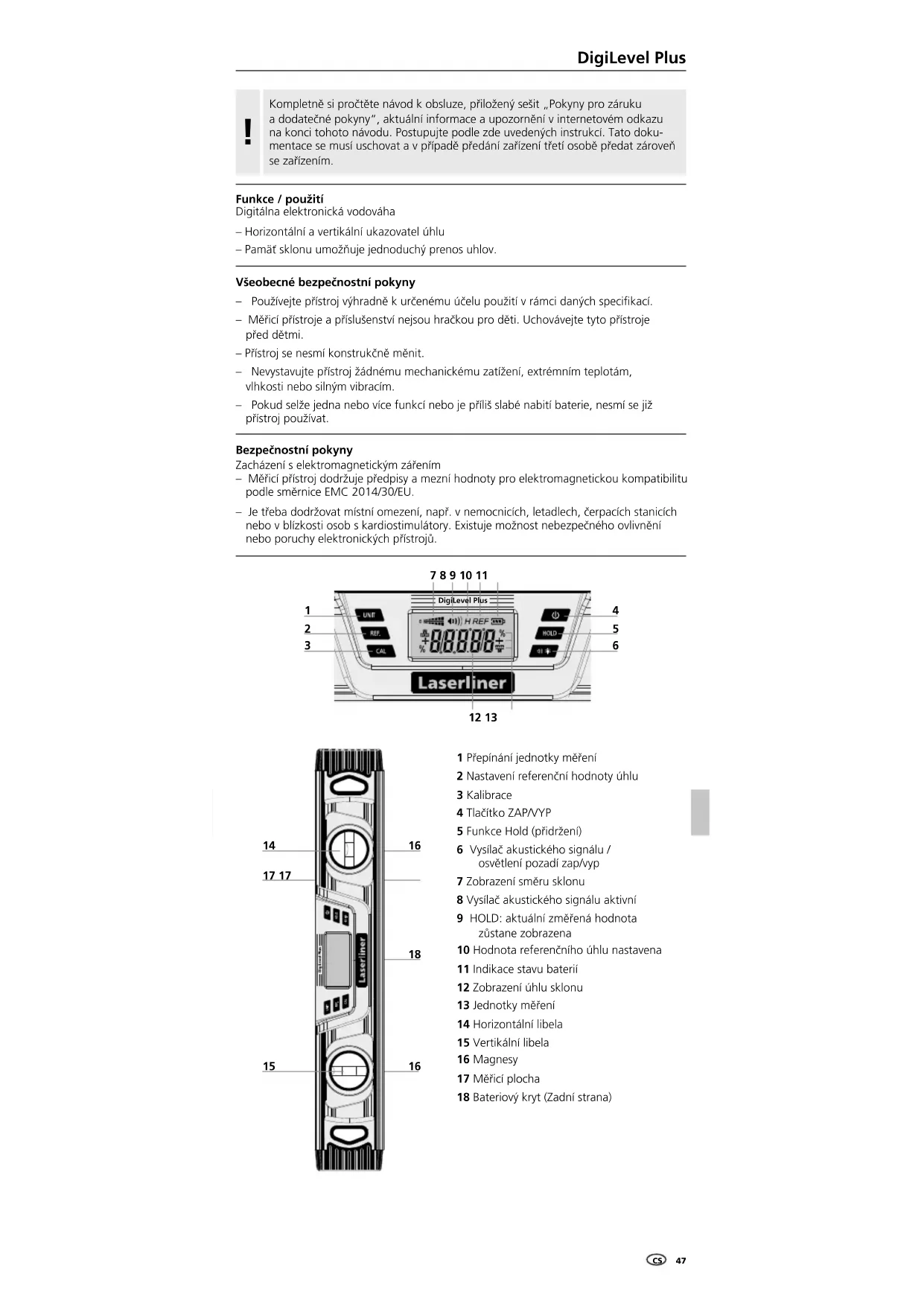

NÁVOD K OBSLUZE DigiLevel Plus Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato doku- mentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / použití Digitálna elektronická vodováha – Horizontální a vertikální ukazovatel úhlu – Pamäť sklonu umožňuje jednoduchý prenos uhlov. Všeobecné bezpečnostní pokyny – Používejte přístroj výhradně k určenému účelu použití v rámci daných specikací. – Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi. – Přístroj se nesmí konstrukčně měnit. – Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím. – Pokud selže jedna nebo více funkcí nebo je příliš slabé nabití baterie, nesmí se již přístroj používat. Bezpečnostní pokyny Zacházení s elektromagnetickým zářením – Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU. – Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů. DigiLevel Plus

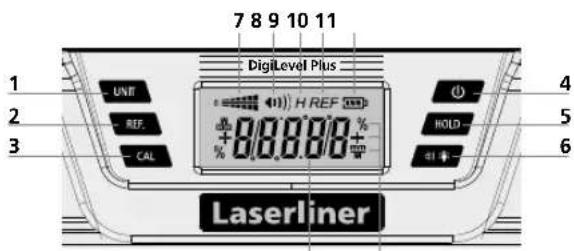

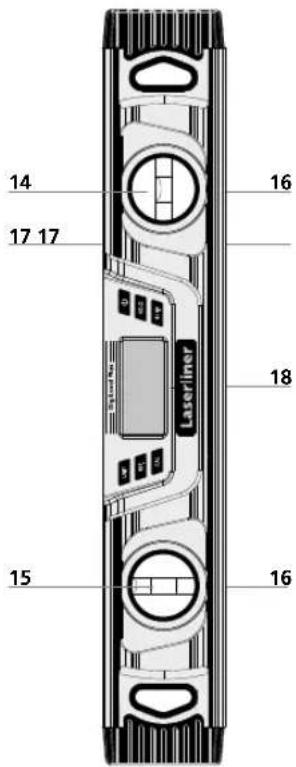

1 Přepínání jednotky měření 2 Nastavení referenční hodnoty úhlu 3 Kalibrace 4 Tlačítko ZAP/VYP 5 Funkce Hold (přidržení) 6 Vysílač akustického signálu / osvětlení pozadí zap/vyp 7 Zobrazení směru sklonu 8 Vysílač akustického signálu aktivní 9 HOLD: aktuální změřená hodnota zůstane zobrazena 10 Hodnota referenčního úhlu nastavena 11 Indikace stavu baterií 12 Zobrazení úhlu sklonu 13 Jednotky měření 14 Horizontální libela 15 Vertikální libela 16 Magnesy 17 Měřicí plocha 18 Bateriový kryt (Zadní strana)48

1. Položte přístroj měřicí plochou (17) na rovný a označený podklad (viz obr. níže).

Zapněte přístroj (4) a tlačítko REF (2) přidržte tak dlouho stlačené, až začne blikat CAL 1. Krátce poté zazní signální tón a zobrazí se CAL 2.

2. Nyní vodováhu horizontálně otočte o 180° a položte přesně na označenou plochu

(měření s otočením). Opět stiskněte tlačítko REF (2) a přidržte jej stlačené, než začne blikat CAL 2. Postup je ukončen následným signálním tónem. Kalibrace

Volba měrné jednotky Tlačítkem (1) se přepíná měrná jednotka mezi indikací ve stupních °, % a mm/m.

Přístroj je kalibrován správně, pokud v obou polohách (0° a 180°) zobrazuje stejné naměřené hodnoty.

Změna referenční hodnoty úhlu Tlačítkem (2) je možné přenášet sklon. Přístroj přiložíme na požadovaný sklon a stiskneme tlačítko (2). Na displeji se potom zobrazí „0,0°”, začne blikat „REF“ a požadovaný referenční úhel je nastaven. Nyní lze tento sklon přenést na jiné předměty. Opakovaným stisknutím tlačítka (2) se hodnota referenčního úhlu deaktivuje. Měřená hodnota °C / °F Krátkým stisknutím tlačítka CAL (3) se okolní teplota zobrazí v °C a °F. Opakované stisknutí přepne zpět na měřenou hodnotu. HOLD Pro přidržení aktuální měřené hodnoty na displeji stiskněte tlačítko Hold (5). Akustická signalizace Tlačítkem (6) se zapíná a vypíná signalizační hlásič. Když je úhel sklonu na 0°, 45°, 90° nebo na poslední hodnotě uložené v paměti, je to akusticky signalizováno. Když pracujete se změněnou referenční hodnotou úhlu, signalizační hlásič se aktivuje na tuto novou referenční hodnotu (indikace 0°, 45°, 90°) .

Vypnutím přístroje se hodnota referenčního úhlu nedeaktivuje.

Vkládání baterií Otevřete přihrádku na baterie a podle symbolů pro instalování vložte baterie. Dbejte přitom na správnou polaritu.

Zapínání a měření DigiLevel Plus může měřit kontinuálně úhly do 360°. – Zapněte přístroj tlačítkem (4). – Na displeji (12) se zobrazí úhel sklonu. Pokud je měřen sklon nahoře nad hlavou, směr displeje se automaticky přizpůsobí. – Symbol (7) navíc indikuje okamžitý směr sklonu. Před každým měřením dávejte pozor, aby byla deaktivovaná referenční funkce.

Osvětlení pozadí Osvětlení pozadí se zapíná / vypíná dlouhým stisknutím tlačítka (6).

Funkce Auto OFF Měřicí přístroj se po 3 minutách nečinnosti automaticky vypne, aby se šetřily baterie.

Technické změny vyhrazeny. Rev18W21 Ustanovení EU a likvidace Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU. Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje. Další bezpečnostní a dodatkové pokyny najdete na: http://laserliner.com/info?an=diglevpl Technické údaje Elektronická přesnost Měření ± 0,1° mezi 0° … 1° ± 0,1° mezi 89° … 90° ± 0,2° mezi 1° … 89° Přesnost ukazatelů 1 desetinné místo Přesnost libely ± 1 mm/m Pracovní podmínky 0 ... 50°C, 80%rH, nekondenzující, Pracovní výška max. 2000 m n.m (normální nulový bod) Skladovací podmínky -20 ... 70°C, 80%rH, nekondenzující Napájecí zdroj 2 x 1,5V (typ AAA/LR03) Rozměry (š x v x hl) 25 240 x 66 x 30 mm Rozměry (š x v x hl) 40 400 x 66 x 30 mm Rozměry (š x v x hl) 60 600 x 66 x 30 mm Hmotnost (včetně baterie) 25 315 g Hmotnost (včetně baterie) 40 495 g Hmotnost (včetně baterie) 60 675 g Ohrožení silnými magnetickými poli Silná magnetická pole mohou mít škodlivý vliv na osoby s aktivními zdravotními pomůckami (např. kardiostimulátorem) a na elektromechanické přístroje (např. magnetické karty, mechanické hodiny, jemnou mechaniku, pevné disky). Ohledně vlivu silných magnetických polí na osoby je nutné zohlednit příslušná národní ustanovení a předpisy, ve Spolkové republice Německo je to například profesní předpis BGV B11 §14 „Elektromagnetická pole“. Aby se zabránilo rušivým vlivům, udržujte vždy mezi magnety a ohroženými implantáty a přístroji odstup minimálně 30 cm. Pokyny pro údržbu a ošetřování Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Před delším skladováním vyjměte baterii/baterie. Skladujte přístroj na čistém, suchém místě.50
