DigiLevel Plus - Mittauslaitteet Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Digitaalinen elektroninen vesivaaka
Merkki	Laserliner
Malli	DigiLevel Plus
Saatavilla olevat pituudet	240 mm, 400 mm, 600 mm
Mitat (P x K x S) 240 mm	240 x 66 x 30 mm
Mitat (P x K x S) 400 mm	400 x 66 x 30 mm
Mitat (P x K x S) 600 mm	600 x 66 x 30 mm
Paino (paristot mukaan lukien) 240 mm	315 g
Paino (paristot mukaan lukien) 400 mm	495 g
Paino (paristot mukaan lukien) 600 mm	675 g
Virtalähde	2 paristoa 1,5V tyyppiä AAA/LR03
Elektroninen mittaustarkkuus	±0,1° 0°:sta 1°:een ja 89°:sta 90°:een; ±0,2° 1°:sta 89°:een
Näytön tarkkuus	1 desimaali
Ilmakuplien tarkkuus	±1 mm/m
Päätoiminnot	Kulmamittaus 360°, kallistusmuisti, HOLD-toiminto, kalibrointi, äänimerkki, taustavalo, lämpötilanäyttö
Mittayksiköt	Asteet (°), prosentti (%), mm/m
Automaattinen sammutus	3 minuutin käyttämättömyyden jälkeen
Sisäänrakennetut magneetit	Kyllä
Vaaka- ja pystysuuntainen ilmakupla	Kyllä
Käyttölämpötila-alue	0 - 50°C, 80% suhteellinen kosteus, ei kondensoitumista
Säilytyslämpötila-alue	-20 - 70°C, 80% suhteellinen kosteus, ei kondensoitumista
Käyttökorkeus max.	2000 m merenpinnan yläpuolella
Huolto ja puhdistus	Puhdista hieman kostealla liinalla; älä käytä voimakkaita puhdistusaineita; poista paristot pitkäaikaisen varastoinnin ajaksi
Turvallisuus	Voimakkaat magneettikentät: pidä yli 30 cm etäisyys implanteista ja herkistä laitteista
Korjattavuus	Älä muuta rakennetta; vaihda paristot tarpeen mukaan
Yleistiedot	Noudattaa EMC-direktiiviä 2014/30/EU; hävitys WEEE-direktiivin mukaisesti

Usein kysytyt kysymykset - DigiLevel Plus Laserliner

Kuinka DigiLevel Plus kytketään päälle ja pois?

Paina VIRTA/POIS -painiketta (4) kytkeäksesi laitteen päälle tai pois. Automaattinen sammutus 3 minuutin käyttämättömyyden jälkeen säästää paristoja.

Kuinka mittayksikköä vaihdetaan?

Paina painiketta (1) vaihtaaksesi asteiden (°), prosenttien (%) ja mm/m välillä.

Kuinka kalibrointi suoritetaan?

Aseta laite tasaiselle pinnalle, kytke se päälle, pidä REF-painiketta (2) painettuna, kunnes CAL 1 vilkkuu. Äänimerkki kuuluu, sitten CAL 2 tulee näkyviin. Käännä laitetta 180° ja aseta se tarkalleen samaan paikkaan, paina uudelleen REF, kunnes CAL 2 vilkkuu. Äänimerkki päättää kalibroinnin.

Kuinka kulmareferenssitoimintoa käytetään?

Aseta laite haluttuun kulmaan ja paina REF-painiketta (2). Näyttö muuttuu 0,0°:ksi ja 'REF' vilkkuu. Kulma on tallennettu. Voit siirtää tämän kulman muihin kohteisiin. Poistaaksesi toiminnon, paina uudelleen REF.

Kuinka mittaus jäädytetään HOLD-toiminnolla?

Paina HOLD-painiketta (5) pitääksesi nykyisen arvon näytöllä.

Kuinka äänimerkki kytketään päälle tai pois?

Paina painiketta (6) kytkeäksesi äänimerkin päälle tai pois. Ääni kuuluu kulmissa 0°, 45°, 90° tai muunnetussa referenssiarvossa.

Kuinka taustavalo kytketään päälle?

Pidä painiketta (6) painettuna kytkeäksesi taustavalon päälle tai pois.

Mitä paristoja käytetään ja kuinka ne vaihdetaan?

Käytä 2 paristoa 1,5V tyyppiä AAA/LR03. Avaa paristolokero laitteen takana ja aseta paristot napaisuus huomioiden.

Kuinka laite puhdistetaan ja huolletaan?

Puhdista hieman kostealla liinalla. Älä käytä voimakkaita puhdistusaineita. Poista paristot pitkäaikaisen varastoinnin ajaksi ja säilytä laite kuivassa ja puhtaassa paikassa.

Mitkä riskit liittyvät sisäänrakennettuihin magneetteihin?

Voimakkaat magneetit voivat vaikuttaa lääketieteellisiin laitteisiin (esim. sydämentahdistimiin) ja magneettisiin tietovälineisiin. Pidä vähintään 30 cm etäisyys.

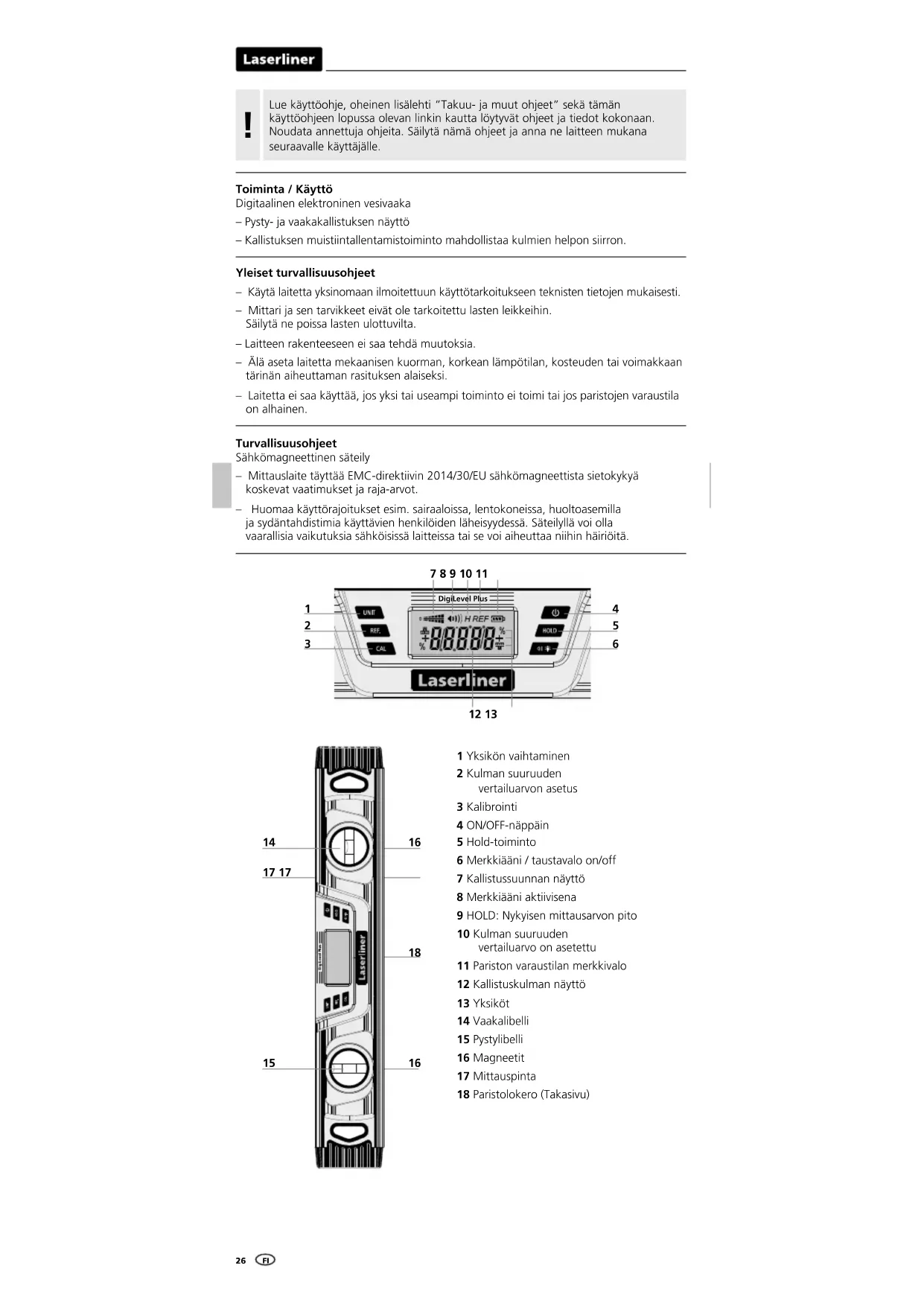

KÄYTTÖOHJE DigiLevel Plus Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

Digitaalinen elektroninen vesivaaka

– Pysty- ja vaakakallistuksen näyttö
- Kallistuksen muistiintallentamistoiminto mahdollistaa kulmien helpon siirron.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Sähkömagneettinen säteily

- Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.

- Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa nihin häiriöitä.

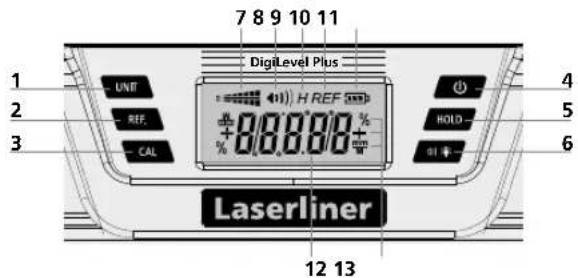

1 Yksikön vaihtaminen
2 Kulman suuruuden vertailuarvon asetus
3 Kalibrointi
4 ON/OFF-näppäin
5 Hold-toiminto
6 Merkkiääni / taustavalo on/off
7 Kallistussuunnan näyttö
8 Merkkiääni aktiivisena
9 HOLD: Nykyisen mittausarvon pito
10 Kulman suuruuden vertailuarvo on asetettu
11 Pariston varaustilan merkkivalo
12 Kallistuskulman näyttö
13 Yksiköt
14 Vaakalibelli
15 Pystylibelli
16 Magneetit
17 Mittauspinta
18 Paristolokero (Takasivu)

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

2 Käynnistys ja mittaus

Tarkista ennen jokaista mittausta, että vertailutoiminto ei ole aktivoituna.

DigiLevel Plus voi mitata kulmia yhtäjaksoisesti 360°:een asti.

- Käynnistä laite näppäimellä (4).

- Kallistuskulma näkyy näytöllä (12). Jos kaltevuksia mitataan lakiasennossa, merkinnän suunta muuttuu samalla automaattisesti.

- Lisäksi symboli (7) osoittaa parhaillaan voimassaolevan kaltevuussuunnan.

3 Mittayksikön valinta

Painikkeella (1) voidaan näytöllä näkyväksi mittayksiköksi valita ° aste, % ja mm/m.

4 Kalibrointi

1. Aseta laitteen mittauspinta (17) tasaiselle alustalle ja tee merkinnät (katso alla olevaa kuvaa). Kytke laitteeseen virta (4). Paina REF-painiketta (2), kunnes näkyy vilkkuva CAL 1. Pian sen jälkeen kuuluu merkkiaäni. Näkyy CAL 2.

1. Käännä nyt vesivaaka 180° vaakasuunnassa ja aseta se uudelleen tarkasti merkkien väliin (vaihtomittaus). Paina uudelleen REF-painiketta (2), kunnes CAL 2 vilkkuu. Tämän jälkeen kuuluva merkkiääni ilmoittaa toiminnon päättyneen.

Laite on oikein kalibroitu, jos se antaa k ummassakin asennossa (0° ja 180°) samat lukemat.

5 Kulman suuruuden vertailuarvon muuttaminen

Kaltevuusarvoja voidaan siirtää painikkeella (2). Aseta sitä varten laite haluamaasi kaltevuuteen ja paina painiketta (2). Näyttöön vaihtuu lukemaksi 0,0° ja REF vilkkuu. Vertailukulma on asetettu halutun suuruiseksi. Kaltevuus voidaan nyt siirtää muihin kohteisiin.

Kulman suuruuden vertailuarvon aktivointi poistetaan painamalla uudelleen näppäintä (2).

Kulman suuruuden vertailuarvon aktivointi ei poistu laite pois päältä kytkettaessä.

6 °C / °F / mittausarvo

Kun napautat CAL-näppäintä (3), näytetään ympäristölämpötila °C ja °F -yksikköinä. Näppäintä uudestaan painamalla vaihdetaan takaisin mittausarvon näyttöön.

7 HOLD

Pidä nykyinen mittausarvo näytössä painamalla Hold-näppäintä (5).

8 Merkkiääni

Äänimerkki kytketään päälle / pois painikkeella (6). Kallistuskulman ollessa 0°, 45°, 90° tai sama kuin viimeksi asetettu arvo, kuuluu äänimerkki.

Muutettua vertailuarvoa käytettäessä äänimerkki aktivoituu vastaavasti (0°, 45°, 90° näyttö).

Laserliner

9 Taustavalo

Taustavalo kytketään päälle/pois näppäintä 6 pitkään painamalla.

Automaattinen virrankatkaisu

Paristojen säästämiseksi mittari kytkeytyy automaattisesti pois päältä, kun sitä ei ole käytetty 3 minuuttia.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä.

Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät). Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Tekniset tiedot

Elektronisen mittauksen tarkkuus	± 0,1° kulmissa 0° ... 1° ± 0,1° kulmissa 89° ... 90° ± 0,2° kulmissa 1° ... 89°
Näytön tarkkuus	1 desimaalipaikka
Libellien tarkkuus	± 1 mm/m
Käyttöympäristö	0 ... 50°C, 80%rH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet	-20 ... 70°C, 80%rH, ei kondensoituva
Virransyöttö	2 x 1,5V (tyyppi AAA/LR03)
Mitat (L x K x S) 25 240 x 66 x 30 mm
Mitat (L x K x S) 40	400 x 66 x 30 mm
Mitat (L x K x S) 60	600 x 66 x 30 mm
Paino (sis. paristot) 25 315 g
Paino (sis. paristot) 40 495 g
Paino (sis. paristot) 60	675 g

Tekniset muutokset mahdollisia. Rev18W21

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=diglevpl
