Тип продукт	Цифров електронен нивелир
Марка	Laserliner
Модел	DigiLevel Plus
Налични дължини	240 mm, 400 mm, 600 mm
Размери (Д x В x Ш) 240 mm	240 x 66 x 30 mm
Размери (Д x В x Ш) 400 mm	400 x 66 x 30 mm
Размери (Д x В x Ш) 600 mm	600 x 66 x 30 mm
Тегло (с батерии) 240 mm	315 g
Тегло (с батерии) 400 mm	495 g
Тегло (с батерии) 600 mm	675 g
Захранване	2 батерии 1,5V тип AAA/LR03
Точност на електронно измерване	±0,1° от 0° до 1° и от 89° до 90° ; ±0,2° от 1° до 89°
Точност на дисплея	1 десетичен знак
Точност на мехурчетата	±1 mm/m
Основни функции	Измерване на ъгъл 360°, памет за наклон, функция HOLD, калибриране, звуков сигнал, подсветка, показване на температура
Измервателни единици	Градуси (°), проценти (%), mm/m
Автоматично изключване	След 3 минути бездействие
Вградени магнити	Да
Хоризонтално и вертикално ниво	Да
Работен температурен диапазон	0 до 50°C, 80% HR без кондензация
Температурен диапазон на съхранение	-20 до 70°C, 80% HR без кондензация
Макс. работна надморска височина	2 000 m над средното морско ниво
Поддръжка и почистване	Почиствайте с леко влажна кърпа ; не използвайте агресивни продукти ; извадете батериите при продължително съхранение
Безопасност	Силни магнитни полета : дръжте на повече от 30 см от импланти и чувствителни устройства
Ремонтопригодност	Не променяйте конструкцията ; сменяйте батериите при необходимост
Обща информация	Съответства на директива EMC 2014/30/ЕС ; изхвърляне съгласно директива WEEE

Често задавани въпроси - DigiLevel Plus Laserliner

Как да включите и изключите DigiLevel Plus?

Натиснете бутона ВКЛ/ИЗКЛ (4), за да включите или изключите уреда. Автоматичното изключване след 3 минути бездействие пести батерии.

Как да смените мерната единица?

Натиснете бутон (1), за да превключвате между градуси (°), проценти (%) и mm/m.

Как да извършите калибриране?

Поставете уреда върху равна повърхност, включете го, след което задръжте бутона REF (2) натиснат, докато се появи мигащ надпис CAL 1. Чува се звуков сигнал, след което се появява CAL 2. Завъртете уреда на 180° и го поставете точно на същото място, след което отново натиснете REF, докато CAL 2 мига. Звуков сигнал завършва калибрирането.

Как да използвате функцията за еталонен ъгъл?

Поставете уреда под желания ъгъл и натиснете бутона REF (2). Дисплеят показва 0,0° и 'REF' мига. Ъгълът се запомня. Можете да пренесете този ъгъл върху други обекти. За деактивиране натиснете отново REF.

Как да задържите измерване с функцията HOLD?

Натиснете бутона HOLD (5), за да запазите текущата стойност на дисплея.

Как да активирате или деактивирате звуковия сигнал?

Натиснете бутон (6), за да активирате или деактивирате звуковия сигнал. Сигнал се чува при ъгли 0°, 45°, 90° или при променена еталонна стойност.

Как да включите подсветката?

Задръжте натиснат бутон (6), за да включите или изключите подсветката.

Какви батерии да използвате и как да ги смените?

Използвайте 2 батерии 1,5V тип AAA/LR03. Отворете отделението за батерии на гърба на уреда и поставете батериите, като спазвате полярността.

Как да почиствате и поддържате уреда?

Почиствайте с леко влажна кърпа. Не използвайте агресивни почистващи препарати. Извадете батериите при продължително съхранение и съхранявайте уреда на сухо и чисто място.

Какви са рисковете, свързани с вградените магнити?

Силните магнити могат да повлияят на медицински устройства (пейсмейкъри) и магнитни носители. Запазете разстояние от поне 30 см.

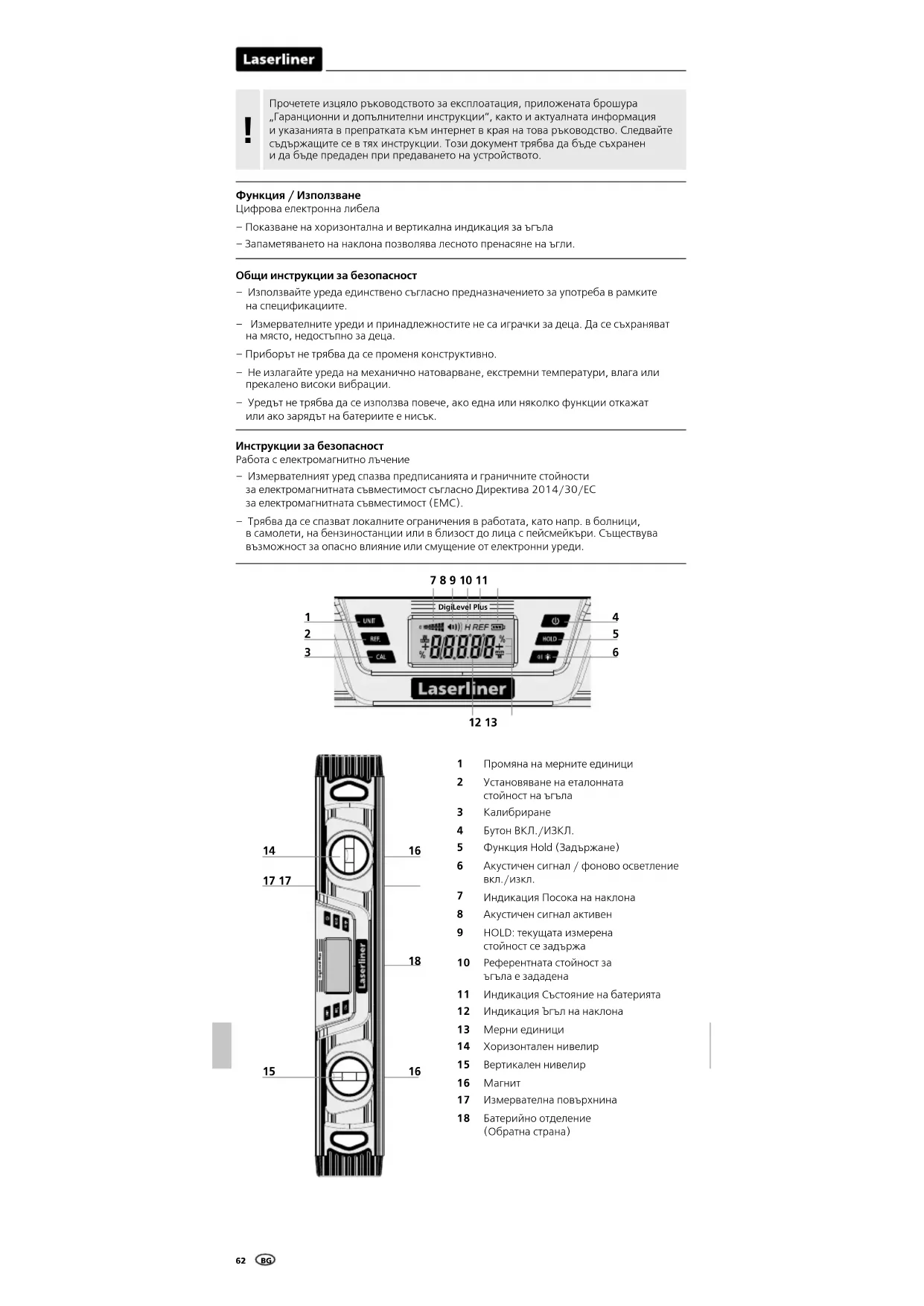

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DigiLevel Plus Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.

Функция / Използване

– Показване на хоризонтална и вертикална индикация за ъгъла
– Запаметяването на наклона позволява лесното пренасяне на ъгли.

Общи инструкции за безопасност

• Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
• Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
  – Приборът не трябва да се променя конструктивно.
• Не излагайте уреда на механично натоварване, екстремни температури, влага или прекалено високи вибрации.
• Уредът не трябва да се използва повече, ако една или няколко функции откажат или ако зарядът на батериите е нисък.

Работа с електромагнитно лъчение

• Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост сыгласно Директива 2014/30/EC за електромагнитната съвместимост (EMC).

– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.

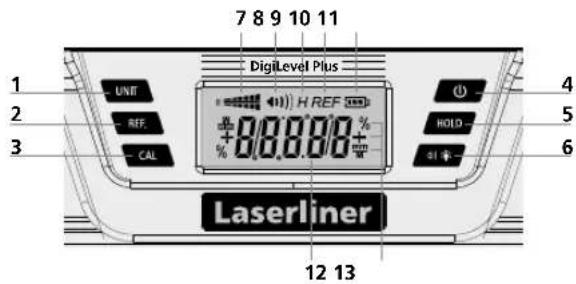

1 Промяна на мерните единици
2 Установяване на еталонната стойност на ъгъла
3 Калибриране
4 Бутон ВКЛ./ИЗКЛ.
5 Функция Hold (Задържане)
6 Акустичен сигнал / фоново осветление вкл./изкл.
7 Индикация Посока на наклона
8 Акустичен сигнал активен
9 HOLD: текущата измерена стойност се задържа
10 Референтната стойност за ъгъла е зададена
11 Индикация Състояние на батерията
12 Индикация ъгъл на наклона
13 Мерни единици
14 Хоризонтален нивелир
15 Вертикален нивелир
16 Магнит
17 Измервателна повърхнина
18 Батерийно отделение (Обратна страна)

1 Поставяне на батерии

Отворете гнездото за батерии и поставете батериите според инсталационните символи. При това следете за правилна полярност.

2 Включване и измерване

Преди всяко измерване се уверявайте, че референтната функция е изключена.

DigiLevel Plus може да измерва ъгъл непрекъспато до 360°.

• Включете уреда с бутона (4).
• ъгълът на наклон се появява на индикацията (12). Ако се измерват наклони над главата, посоката на показание автоматично се съгласува.
• Допълнително се показва моментната посока на наклона със символа (7).

З Избор на мерна единица

С бутона (1) се превключва индикацията на мерната единица между ° градуси, % и мм/м.

4 Калибриране

1. Измервателната повърхнина (17) на уреда да се позиционира на равна и маркирана основа (вж. фиг. допу). Да се включи уредът (4) и клавиш REF (2) да се натиска дотогава, докато се появи CAL 1 да мига. Малко след това следва сигнален звук и се появява CAL 2.

1. Сега либелата да се завърти хоризонтално на 180° и да се постави точно на маркираната повърхнина (измерване чрез обръщане). Отново клавиш REF (2) да се натиска дотогава, докато CAL 2 започне да мига. Сигналният звук, който следва, приключва процеса.

Уредът е калибриран правилно, когато и в двете позиции (0° и 180°) показва еднакви измерени стойности.

5 Промяна на базовата стойност на ъгъла

С бутона (2) може да се прехвърлят наклони. За цепта поставете уреда на желания наклон и натиснете бутона (2). Сега индикацията се променя на „0,0“, „REF“ започва да мига на дисплея и се задава желаният референтен ъгъл. Сега наклонът може да се прехвърли върху други предмети.

С повторно натискане на бутона (2) референтната стойност на ъгъпа се деактивира.

Изключването на уреда не деактивира референтната стойност.

6 °C / °F / измерена стойност

С кратко натискане на бутона CAL (3) околната температура се показва в °C и °F. Повторното натискане връща индикацията за измерената стойност.

7 HOLD

За да задържите текущата измерена стойност на дисплея, натиснете бутона Hold (5).

8 Акустична сигнализация

С бутона (6) датчикът на сигнал се включва / изключва. Когато ъгълът на наклон се намира на 0°, 45°, 90° или на последната запаметена стойност, това се сигнализира звуково.

Когато работите с променена базова стойност на ъгъла, датчикът на сигнал се активира на тази нова базова стойност (0°, 45°, 90° индикация).

9 Фоново осветление

Фоновото осветление се включва/изключва с продължително натискане на бутона (6).

Функция Автоматично изключване

Измервателният уред се изключва автоматично след 3 минути липса на активност с цел икономия на батериите.

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Сваляйте батерията/батериите преди продължително съхранение. Съхранявайте уреда на чисто и сухо място.

Опасност поради силни магнитни полета

Силните магнитни полета могат да причинят неблагоприятно въздействие върху лица с активни медицински импланти (напр. пейсмейкъри) или върху електромагнитни устройства (напр. магнитни карти, механични часовници, инструменти за фина механика, твърди дискове).

По отношение на въздействието на силни магнитни полета върху хора трябва да се спазват съответните национални разпоредби и предписания, като например валидния за Федерална република Германия регламент на професионалната асоциация BGV B11 §14 „Електромагнитни полета“.

За да избегнете вредни въздействия, дръжте магнитите винаги на разстояние от най-малко 30 см от съответните чувствителни имплани и уреди.

Технически характеристики

Електронна точности Измерване	± 0,1^ при 0^ ... 1^ ± 0,1^ при 89^ ... 90^ ± 0,2^ при 1^ ... 89^
Точност на показанието	1 десетичен знак
Точност на либелите ± 1 mm/m
Условия на работа	0 ... 50^ , 80%rH , Без наличие на конденз,Работна височина макс. 2000 m над морскоторавнище
Условия за съхранение	-20 ... 70^ , 80%rH , Без наличие на конденз
Електрозахранване 2 x 1,5V (тип AAA/LR03)
Размери (Ш x В x Д) 25	240 x 66 x 30 mm
Размери (Ш x В x Д) 40	400 x 66 x 30 mm
Размери (Ш x В x Д) 60	600 x 66 x 30 mm
Тегло (вкл. батерии) 25 315 g
Тегло (вкл. батерии) 40	495 g
Тегло (вкл. батерии) 60	675 g

Запазва се правото за технически изменения. Rev18W21

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес:

http://laserliner.com/info?an=diglevpl
