DigiLevel Plus - Equipos de medición Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Nivel de burbuja electrónico digital
Marca	Laserliner
Modelo	DigiLevel Plus
Longitudes disponibles	240 mm, 400 mm, 600 mm
Dimensiones (L x H x P) 240 mm	240 x 66 x 30 mm
Dimensiones (L x H x P) 400 mm	400 x 66 x 30 mm
Dimensiones (L x H x P) 600 mm	600 x 66 x 30 mm
Peso (pilas incluidas) 240 mm	315 g
Peso (pilas incluidas) 400 mm	495 g
Peso (pilas incluidas) 600 mm	675 g
Alimentación	2 pilas 1,5V tipo AAA/LR03
Precisión de medición electrónica	±0,1° de 0° a 1° y de 89° a 90° ; ±0,2° de 1° a 89°
Precisión de la visualización	1 decimal
Precisión de las burbujas	±1 mm/m
Funciones principales	Medición de ángulo 360°, memoria de inclinación, función HOLD, calibración, señal sonora, retroiluminación, visualización de la temperatura
Unidades de medida	Grados (°), porcentaje (%), mm/m
Apagado automático	Después de 3 minutos de inactividad
Imanes integrados	Sí
Burbuja horizontal y vertical	Sí
Rango de temperatura de trabajo	0 a 50°C, 80% HR sin condensación
Rango de temperatura de almacenamiento	-20 a 70°C, 80% HR sin condensación
Altitud de trabajo máx.	2 000 m sobre el nivel medio del mar
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo; no usar productos agresivos; retirar las pilas en caso de almacenamiento prolongado
Seguridad	Campos magnéticos potentes: mantener a más de 30 cm de implantes y dispositivos sensibles
Reparabilidad	No modificar la construcción; reemplazar las pilas según sea necesario
Información general	Conforme a la directiva CEM 2014/30/UE; eliminación según directiva RAEE

Preguntas frecuentes - DigiLevel Plus Laserliner

¿Cómo encender y apagar el DigiLevel Plus?

Presione la tecla ENCENDIDO/APAGADO (4) para encender o apagar el aparato. El apagado automático después de 3 minutos de inactividad ahorra las pilas.

¿Cómo cambiar la unidad de medida?

Presione la tecla (1) para alternar entre grados (°), porcentaje (%) y mm/m.

¿Cómo realizar una calibración?

Coloque el aparato sobre una superficie plana, enciéndalo, luego mantenga presionada la tecla REF (2) hasta que aparezca parpadeando CAL 1. Se escucha una señal sonora, luego aparece CAL 2. Gire el aparato 180° y colóquelo exactamente en el mismo lugar, luego presione nuevamente REF hasta que CAL 2 parpadee. Una señal sonora finaliza la calibración.

¿Cómo usar la función de referencia de ángulo?

Posicione el aparato en el ángulo deseado y presione la tecla REF (2). La pantalla cambia a 0,0° y 'REF' parpadea. El ángulo se memoriza. Puede transferir este ángulo a otros objetos. Para desactivar, vuelva a presionar REF.

¿Cómo congelar una medición con la función HOLD?

Presione la tecla HOLD (5) para mantener el valor actual mostrado en la pantalla.

¿Cómo activar o desactivar la señal sonora?

Presione la tecla (6) para activar o desactivar el emisor sonoro. Suena una señal en los ángulos 0°, 45°, 90° o en el valor de referencia modificado.

¿Cómo encender la retroiluminación?

Mantenga presionada la tecla (6) para encender o apagar la retroiluminación.

¿Qué pilas usar y cómo reemplazarlas?

Use 2 pilas 1,5V de tipo AAA/LR03. Abra el compartimento de pilas en la parte posterior del aparato e inserte las pilas respetando la polaridad.

¿Cómo limpiar y mantener el aparato?

Limpie con un paño ligeramente húmedo. No use productos de limpieza agresivos. Retire las pilas en caso de almacenamiento prolongado y conserve el aparato en un lugar seco y limpio.

¿Cuáles son los riesgos relacionados con los imanes integrados?

Los imanes potentes pueden afectar dispositivos médicos (marcapasos) y soportes magnéticos. Mantenga una distancia de al menos 30 cm.

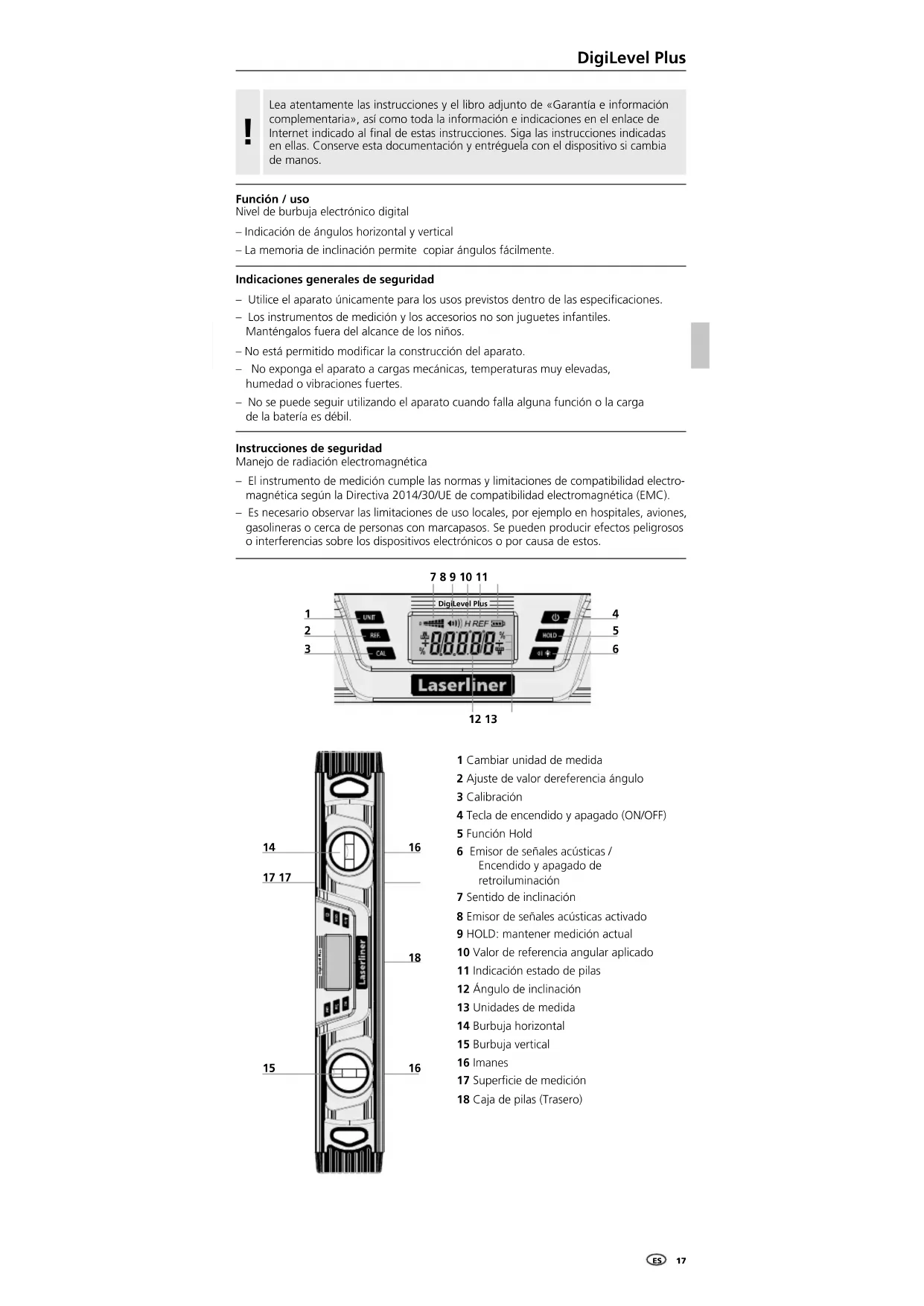

MANUAL DE USUARIO DigiLevel Plus Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / uso

Nivel de burbuja electrónico digital

- Indicación de ángulos horizontal y vertical

- La memoria de inclinación permite copiar ángulos fácilmente.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

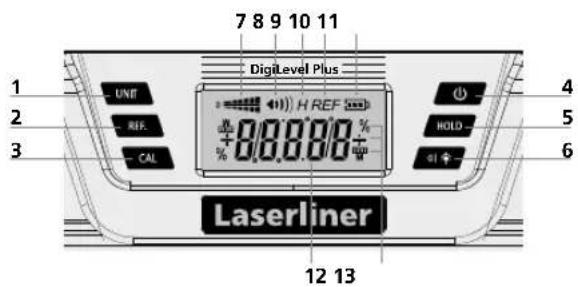

1 Cambiar unidad de medida
2 Ajuste de valor dereferencia ángulo
3 Calibración
4 Tecla de encendido y apagado (ON/OFF)
5 Función Hold
6 Emisor de señales acústicas / Encendido y apagado de retroiluminación
7 Sentido de inclinación
8 Emisor de señales acústicas activado
9 HOLD: mantener medición actual
10 Valor de referencia angular aplicado
11 Indicación estado de pilas
12 Ángulo de inclinación
13 Unidades de medida

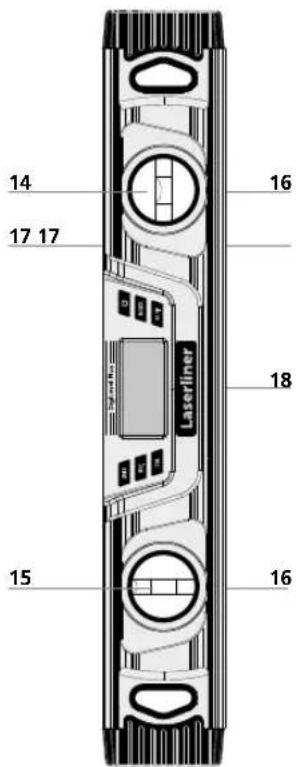

14 Burbuja horizontal
15 Burbuja vertical
16 lmanes
17 Superficie de medición
18 Caja de pilas (Trasero)

Laserliner

1 Poner las pilas

Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto.

Antes de cada medición, compruebe que esté desactivada la función de referencia.

El DigiLevel Plus puede medir ángulos continuamente a 360°.

- Encienda el aparato con la tecla (4).

• El ángulo de inclinación aparece en la indicación (12). Al medir inclinaciones arriba de la cabeza, el sentido de indicación se adapta automáticamente.
• Adicionalmente con el símbolo (7) se indica el sentido momentáneo de inclinación.

3 Selección de la unidad de medición

Con la tecla (5) la unidad de medición se cambia entre ° grados, % e mm/m.

4 Calibración

1. Coloque la superficie de medición (17) del aparato sobre una base lisa y marcada (ver fig. abajo). Conecte el aparato (4) y pulse la tecla REF (2) tanto tiempo hasta que parpadee CAL 1. Al momento se escucha un sonido y aparece CAL 2.

1. Gire ahora el nivel de burbuja en 180° horizontalmente y póngalo exactamente sobre la superficie marcada (medición inversa). Pulse de nuevo la tecla REF (2) tanto tiempo hasta que parpadee CAL 2. El proceso finaliza con un sonido.

El aparato está calibrado correctamente cuando en ambas posiciones (0° y 180°) aparecen los mismos valores.

5 Cambiar el valor de referencia del ángulo

Las inclinaciones se pueden traspasar con la tecla (2). Para ello coloque el aparato a la inclinación deseada y pulse la tecla (2). La indicación cambia ahora a „0,0°“, „REF“ parpadea en la pantalla y ya está aplicado el ángulo de referencia deseado. Ahora la inclinación se puede pasar a otros objetos.

Pulsando de nuevo la tecla (2) se desactiva la referencia de ángulo.

Esta referencia de ángulo no se desactiva al apagar el aparato.

Al pulsar brevemente la tecla CAL (3) se muestra la temperatura ambiente en °C y °F. Pulsando de nuevo se vuelve al valor de la medición.

7 HOLD

Para mantener la medición actual en la pantalla pulse la tecla Hold (5).

8 Señalización acústica

El emisor de señal se enciende / apaga con la tecla (6). Si el ángulo de inclinación está en 0°, 45°, 90° o el último valormemorizado, esto se indica con una señal acústica.

Si trabaja con un valor de referencia del ángulo modificado, el emisor de señal se activa con este nuevo valor de referencia (indicación 0°, 45°, 90°).

9 Retroiluminación

La retroiluminación se enciende y apaga pulsando de forma prolongada la tecla (6).

Función Auto Off

El aparato se desconecta automáticamente a los 3 minutos de inactividad para proteger las pilas.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecidoy evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros). En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“. Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Datos técnicos

Precisión medición electrónica	± 0,1^ para 0^ ... 1^ ± 0,1^ para 89^ ... 90^ ± 0,2^ para 1^ ... 89^
Precisión indicada 1 decimal
Precisión de las burbujas ± 1 mm/m
Condiciones de trabajo	0 ... 50^ , 80%rH , no condensante, altitud de trabajomáx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-20 ... 70^ , 80%rH , no condensante
Alimentación	2 x 1,5V (Tipo AAA/LR03)
Dimensiones (An x Al x F) 25 240	x 66 x 30 mm
Dimensiones (An x Al x F) 40 400	x 66 x 30 mm
Dimensiones (An x Al x F) 60	600 x 66 x 30 mm
Peso (pilas incluida) 25	315 g
Peso (pilas incluida) 40	495 g
Peso (pilas incluida) 60 675 g

Sujeto a modificaciones técnicas. Rev18W21

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=diglevpl
