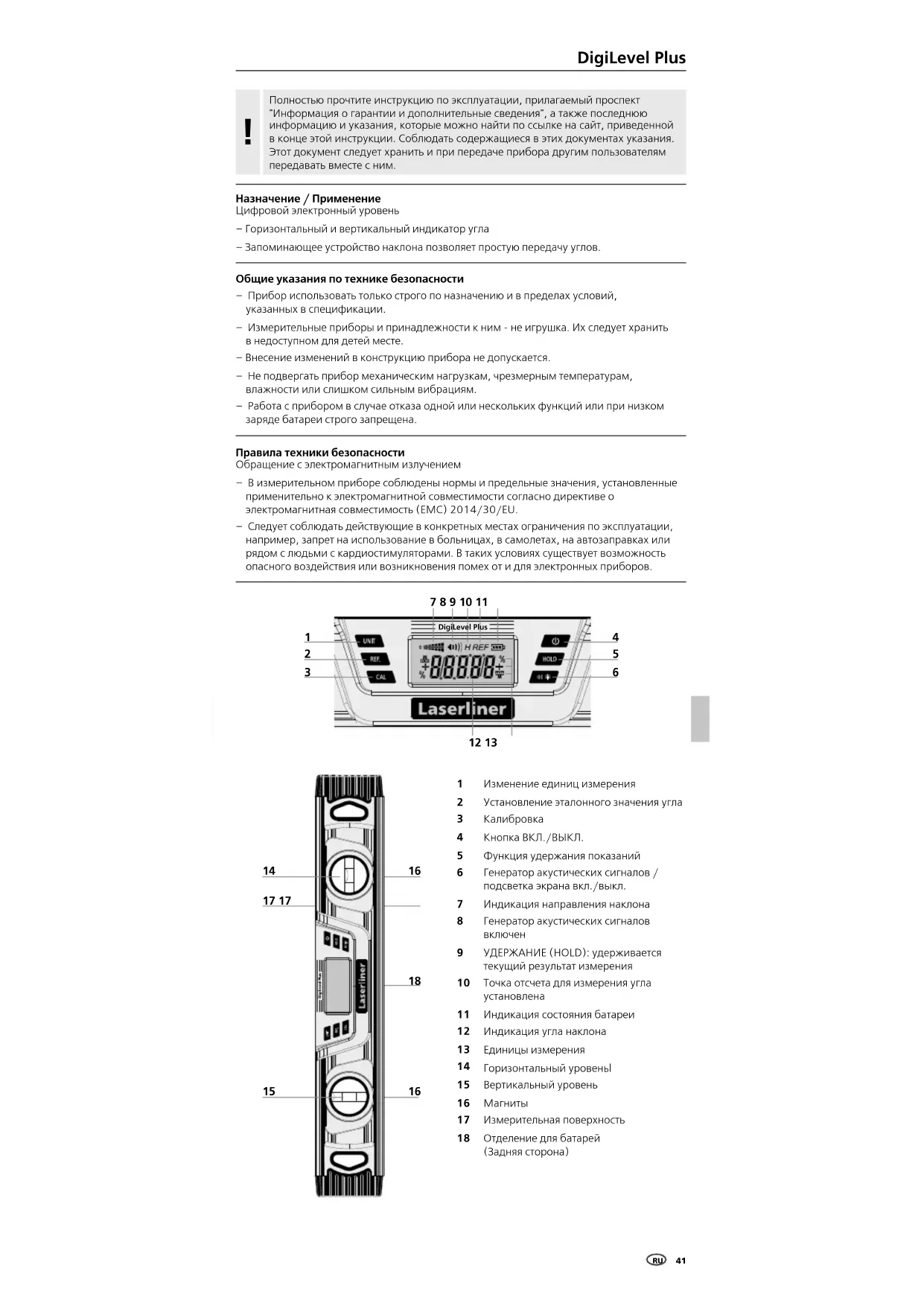

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DigiLevel Plus Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект "Информация о гарантии и дополнительные сведения", а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение / Применение Цифровой электронный уровень – Горизонтальный и вертикальный индикатор угла – Запоминающее устройство наклона позволяет простую передачу углов. Общие указания по технике безопасности – Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации. – Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте. – Внесение изменений в конструкцию прибора не допускается. – Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям. – Работа с прибором в случае отказа одной или нескольких функций или при низком заряде батареи строго запрещена. Правила техники безопасности Обращение с электромагнитным излучением – В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU. – Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов. DigiLevel Plus

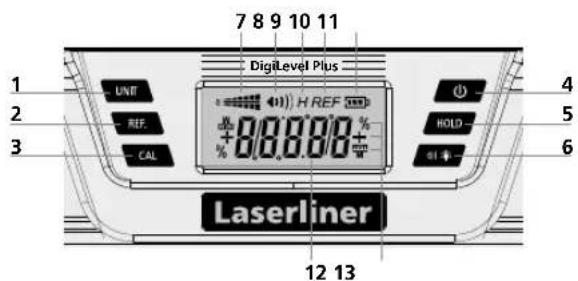

Изменение единиц измерения

Установление эталонного значения угла

Функция удержания показаний

Генератор акустических сигналов / подсветка экрана вкл./выкл.

Индикация направления наклона

Генератор акустических сигналов

УДЕРЖАНИЕ (HOLD): удерживается текущий результат измерения

Точка отсчета для измерения угла установлена

Индикация состояния батареи

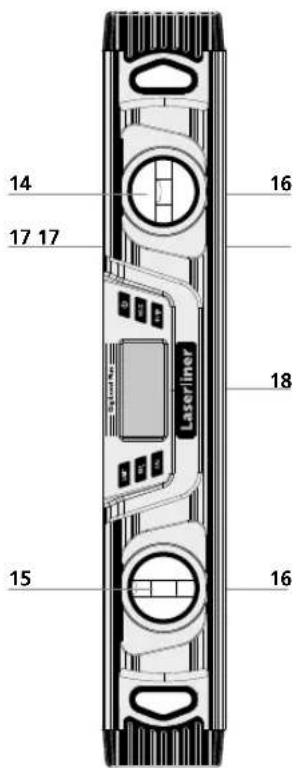

Индикация угла наклона

Горизонтальный уровеньl

Вертикальный уровень

Измерительная поверхность

Отделение для батарей (Задняя сторона)42

1. Разместить измерительную поверхность (17) прибора на прямом отмеченном

маркировкой основании (см. рис. внизу). Включить прибор (4) и удерживать кнопку REF (2) нажатой до тех пор, пока не появится мигающая надпись CAL 1. Вскоре последует звуковой сигнал, и появится надпись CAL 2.

2. Теперь повернуть уровень на 180° по горизонтали и установить точно на отмеченной

маркировкой поверхности (измерение перехода). Снова удерживать кнопку REF (2) нажатой до тех пор, пока не начнет мигать CAL 2. Следующий звуковой сигнал говорит о завершении процесса.

Прибор откалиброван правильно, если в обоих положениях (0° и 180°) он выдает одинаковые показания.

Изменение опорной величины угла С помощью клавиши (2) возможна передача наклонов. Для этого положите прибор на желательную наклонную поверхность и нажмите клавишу (2). Затем индикация меняется на „0,0°”, на дисплее мигает надпись „REF“, требуемая точка отсчета для измерения угла установлена. Теперь этот угол наклона может быть перенесен на другие предметы. Повторным нажатием кнопки (2) точка отсчета для измерения отменяется. °C / °F / результат измерения Кратким нажатием кнопки CAL (3) на дисплей выводятся показания температуры окружающей среды в °C и °F. При повторном нажатии снова появляются результаты

HOLD Оставить на дисплее текущий результат измерения можно нажатием кнопки удержания Hold (5). Звуковая сигнализация С помощью клавиши (6) происходит включение и выключение датчика сигнала. При угле наклона, равном 0°, 45°, 90° или последней записанной впамяти величине, подается звуковой сигнал. Если Вы работаете с измененной опорной величиной угла, то датчик сигнала активируется на эту новую опорную величину угла (индикация 0°, 45°, 90°).

Точка отсчета для измерения угла не отменяется в результате выключения прибора.

Выбор единицы измерения С помощью клавиши (1) происходит выбор единицы измерения между ° градусами, процентами и мм/м.

Включение и измерение Прибор DigiLevel Plus может непрерывно измерять угол в пределах 360°. – Включите прибор с помощью клавиши (4). – Угол наклона появляется на дисплее (12). Если наклон измеряется над головой работающего, то направление индикации автоматически адаптируется к положению прибора. – Фактическое направление наклона индицируется дополнительно с помощью символа (7). Перед каждым измерением обязательно проверить, чтобы функция привязки к исходному положению была отключена.

Установка батарей Откройте отделение для батарей и установите батареи с соблюдением показанной полярности. Не перепутайте полярность. 1DigiLevel Plus

Фоновая подсветка Фоновая подсветка включается / выключается длительным нажатием кнопки (6).

Функция автоматического отключения В целях экономии заряда батарей измерительный прибор автоматически отключается через 3 минут простоя.

Изготовитель сохраняет за собой право на внесение технических изменений. Rev18W21 Правила и нормы ЕС и утилизация Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС. Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах. Другие правила техники безопасности и дополнительные инструкции см. по адресу: http://laserliner.com/info?an=diglevpl Технические данные Точность электронного измерения ± 0,1° при 0° … 1° ± 0,1° при 89° … 90° ± 0,2° при 1° … 89° Точность показаний 1 десятичный знак Точность уровня ± 1 мм/м Рабочие условия 0 ... 50°C, 80%rH, без образования конденсата, Рабочая высота не более 2000 м над уровнем моря Условия хранения -20 ... 70°C, 80%rH, без образования конденсата Электропитание 2 x 1,5В (тип AAA/LR03) Размеры (Ш x В x Г) 25 240 x 66 x 30 мм Размеры (Ш x В x Г) 40 400 x 66 x 30 мм Размеры (Ш x В x Г) 60 600 x 66 x 30 мм Вес (с батарейки) 25 315 г Вес (с батарейки) 40 495 г Вес (с батарейки) 60 675 г Опасно! Мощные магнитные поля Мощные магнитные поля могут оказывать вредное воздействие на людей с активными медицинскими имплантатами (например, кардиостимуляторами) и электромеханические приборы (например, магнитные карты, механические часы, приборы точной механики, жесткие диски). В отношении воздействия мощных магнитных полей на людей следует соблюдать соответствующие действующие в конкретной стране нормы и правила, например, правила отраслевых страховых обществ B11 §14 „Электромагнитные поля“ в Германии. Во избежание опасных помех между магнитами и соответствующими чувствительными имплантатами и приборами всегда соблюдайте безопасное расстояние не менее 30 см. Информация по обслуживанию и уходу Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора обязательно вынуть из него батарею/батареи. Прибор хранить в чистом и сухом месте.44
