Typ produktu	Digitálna elektronická vodováha
Značka	Laserliner
Model	DigiLevel Plus
Dostupné dĺžky	240 mm, 400 mm, 600 mm
Rozmery (D x V x Š) 240 mm	240 x 66 x 30 mm
Rozmery (D x V x Š) 400 mm	400 x 66 x 30 mm
Rozmery (D x V x Š) 600 mm	600 x 66 x 30 mm
Hmotnosť (vrátane batérií) 240 mm	315 g
Hmotnosť (vrátane batérií) 400 mm	495 g
Hmotnosť (vrátane batérií) 600 mm	675 g
Napájanie	2 batérie 1,5V typ AAA/LR03
Presnosť elektronického merania	±0,1° od 0° do 1° a od 89° do 90°; ±0,2° od 1° do 89°
Presnosť zobrazenia	1 desatinné miesto
Presnosť libiel	±1 mm/m
Hlavné funkcie	Meranie uhla 360°, pamäť sklonu, funkcia HOLD, kalibrácia, zvukový signál, podsvietenie, zobrazenie teploty
Jednotky merania	Stupne (°), percentá (%), mm/m
Automaticke vypnutie	Po 3 minútach nečinnosti
Integrované magnety	Áno
Horizontálna a vertikálna libela	Áno
Pracovná teplota	0 až 50°C, 80% RV bez kondenzácie
Skladovacia teplota	-20 až 70°C, 80% RV bez kondenzácie
Maximálna pracovná nadmorská výška	2 000 m nad strednou hladinou mora
Údržba a čistenie	Čistiť mierne navlhčenou handričkou; nepoužívať agresívne čistiace prostriedky; pri dlhšom skladovaní vybrať batérie
Bezpečnosť	Silné magnetické polia: udržiavať vzdialenosť viac ako 30 cm od implantátov a citlivých zariadení
Opraviteľnosť	Neupravovať konštrukciu; batérie vymieňať podľa potreby
Všeobecné informácie	V súlade so smernicou EMC 2014/30/EÚ; likvidácia podľa smernice WEEE

Často kladené otázky - DigiLevel Plus Laserliner

Ako zapnúť a vypnúť DigiLevel Plus?

Stlačte tlačidlo ZAP./VYP. (4) na zapnutie alebo vypnutie prístroja. Automatické vypnutie po 3 minútach nečinnosti šetrí batérie.

Ako zmeniť jednotku merania?

Stlačte tlačidlo (1) na prepínanie medzi stupňami (°), percentami (%) a mm/m.

Ako vykonať kalibráciu?

Položte prístroj na rovný povrch, zapnite ho a potom podržte tlačidlo REF (2), kým nezačne blikať CAL 1. Ozve sa zvukový signál, potom sa zobrazí CAL 2. Otočte prístroj o 180° a položte ho presne na to isté miesto, potom znova stlačte REF, kým CAL 2 nezačne blikať. Zvukový signál ukončí kalibráciu.

Ako používať funkciu referenčného uhla?

Nastavte prístroj na požadovaný uhol a stlačte tlačidlo REF (2). Zobrazenie sa prepne na 0,0° a 'REF' bliká. Uhol je zapamätaný. Tento uhol môžete preniesť na iné objekty. Na deaktiváciu znova stlačte REF.

Ako zmraziť meranie pomocou funkcie HOLD?

Stlačte tlačidlo HOLD (5) na udržanie aktuálnej hodnoty na displeji.

Ako zapnúť alebo vypnúť zvukový signál?

Stlačte tlačidlo (6) na zapnutie alebo vypnutie zvukového signálu. Signál zaznie pri uhloch 0°, 45°, 90° alebo pri upravenej referenčnej hodnote.

Ako zapnúť podsvietenie?

Podržte tlačidlo (6) na zapnutie alebo vypnutie podsvietenia.

Aké batérie používať a ako ich vymeniť?

Použite 2 batérie 1,5V typ AAA/LR03. Otvorte priestor pre batérie na zadnej strane prístroja a vložte batérie pri dodržaní polarity.

Ako čistiť a udržiavať prístroj?

Čistite mierne navlhčenou handričkou. Nepoužívajte agresívne čistiace prostriedky. Pri dlhšom skladovaní vyberte batérie a uchovávajte prístroj na suchom a čistom mieste.

Aké sú riziká spojené s integrovanými magnetmi?

Silné magnety môžu ovplyvniť lekárske zariadenia (kardiostimulátory) a magnetické nosiče. Udržiavajte vzdialenosť aspoň 30 cm.

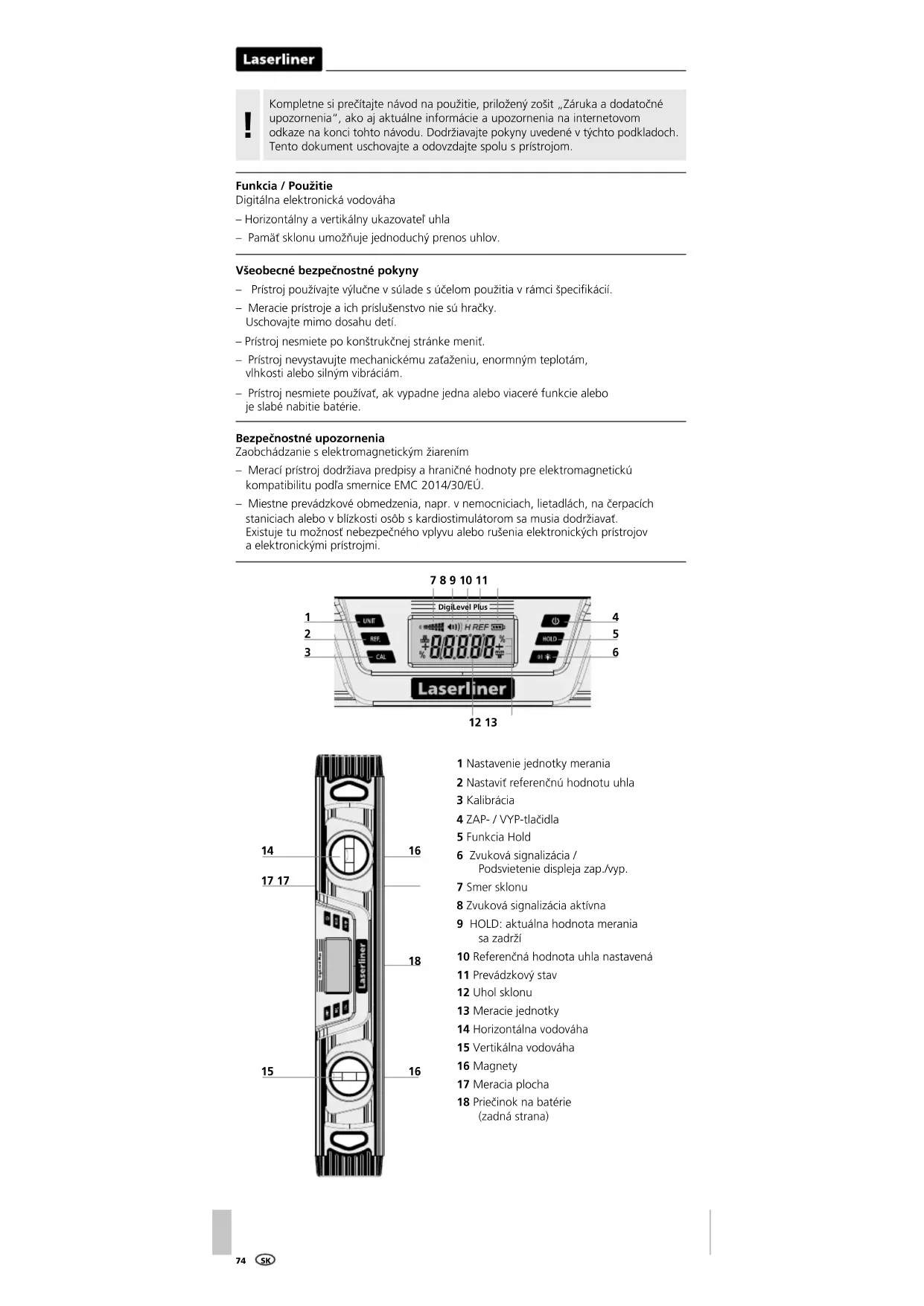

NÁVOD NA OBSLUHU DigiLevel Plus Laserliner

Kompletne si prečitajte návod na použitie, priložený zošit „Záruka a dodatočné upozornenia“, ako aj aktuálne informácie a upozornenia na internetovom odkaze na konci tohto návodu. Dodržiavajte pokyny uvedené v týchto podkladoch. Tento dokument uschovajte a odovzdajte spolu s pristrojom.

Funkcia / Použitie

– Horizontálny a vertikálny ukazovatel' uhla
– Pamät sklonu umožňuje jednoduchý prenos uhlov.

• Prístroj používajte výlučne v súlade s účelom použitia v rámci špecifikácií.
• Meracie prístroje a ich príslušenstvo nie sú hračky. Uschovajte mimo dosahu detí.
  – Prístroj nesmiete po konštrukčnej stránke menit.
• Prístroj nevystavujte mechanickému zaťaženiu, enormným teplotám, vlhkosti alebo silným vibráciám.
• Prístroj nesmiete používať, ak vypadne jedna alebo viaceré funkcie alebo je slabé nabitie batérie.

Bezpečnostné upozornenia

Zaobchádzanie s elektromagnetickým žiarením

• Merací prístroj dodržiava predpisy a hraničné hodnoty pre elektromagnetickú kompatibilitu podľa smernice EMC 2014/30/EÚ.
• Miestne prevádzkové obmedzenia, napr. v nemocniciach, lietadlách, na čerpacích staniciach alebo v blízkosti osób s kardiostimulátorom sa musia dodržiavať. Existuje tu možnosť nebezpečného vplyvu alebo rušenia elektronických prístrojov a elektronickými prístrojmi.

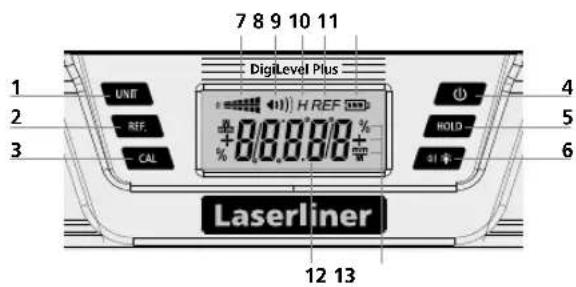

1 Nastavenie jednotky merania
2 Nastavit referenčnú hodnotu uhla
3 Kalibrácia
4 ZAP-/VYP-tlačidla
5 Funkcia Hold
6 Zvuková signalizácia / Podsvietenie displeja zap./vyp.
7 Smer sklonu
8 Zvuková signalizácia aktívna
9 HOLD: aktuálna hodnota merania sa zadrží
10 Referenčná hodnota uhla nastavená
11 Prevádzkový stav
12 Uhol sklonu
13 Meracie jednotky
14 Horizontálna vodováha
15 Vertikálna vodováha
16 Magnety
17 Meracia plocha
18 Priečinok na batérie (zadná strana)

1 Vloženie batérií

Otvorte priečinok na batérie a podľa inštalačných symbolov vložte batérie. Dbajte pritom na správnu polaritu.

Pred každým meraním sa uistite, že je deaktivovaná referenčná funkcia.

DigiLevel Plus môže neprerušovane merat uhly do 360°.

- Na displeji sa zobrazi uhol skonu (12). Ak sa sklony merajú nad hlavou, smer zobrazenia sa automaticky prispôsobí.

- Okrem toho sa momentálny smer sklonu zobrazuje symbolom (7).

Tlačidlom (1) sa meracia jednotka prepina medzi stupňami °, % a mm/m.

4 Kalibrácia

1. Meraciu plochu (17) prístroja umiestnite na rovnom a označenom podklade (viď obr. nižšie). Zapnite prístroj (4) a tlačidlo REF (2) držte stlačené, kým CAL 1 nezačne blikat. Krátko potom zaznie signál a objaví sa CAL 2.

1. Teraz otočte vodováhu horizontálne o 180° a položte ju presne na označenú plochu (obrátené meranie). Opát podržte tlačidlo REF (2) stlačené, kým CAL 2 nezačne blikať. Následný signál proces ukončí.

Prístroj je kalibrovaný správne, keď sa v oboch polohách (0° a 180°) zobrazia rovnaké namerané hodnoty.

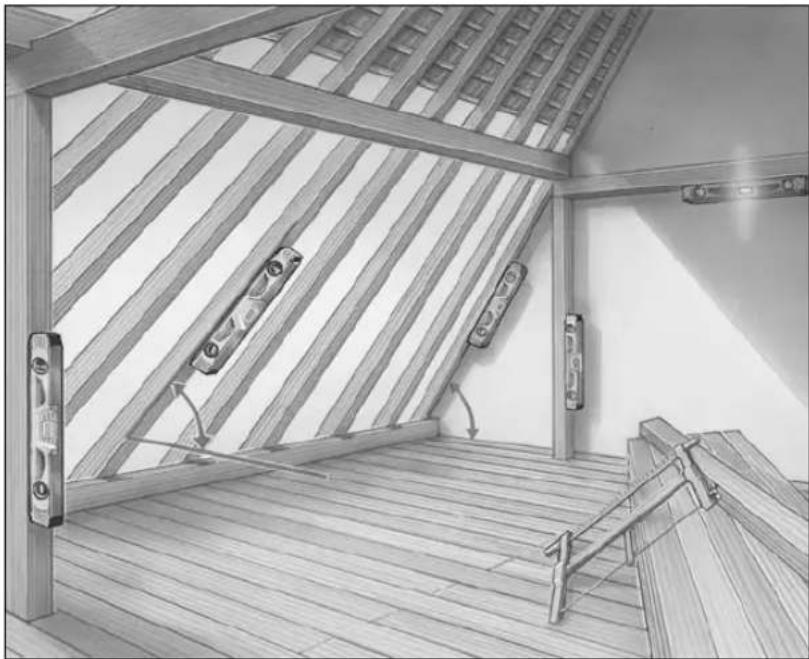

5 Zmena referenčnej hodnoty uhla

Tlačidlom (2) môžete preniest sklony. Prístroj priložte do požadovaného uhla a stlačte tlačidlo (2). Následne sa zobrazenie zmení na „0,0 °“, na displeji zabliká „REF“ a požadovaný referenčný uhol je nastavený. Teraz je možné preniest sklon na iné objekty. Novým stlačením tlačidla (2) sa deaktivuje referenčná hodnota uhla.

Vypnutím prístroja sa referenčná hodnota uhla nedeaktivuje.

6 °C/°F/nameraná hodnota

Ak chcete zachovať aktuálnu nameranú hodnotu na displeji, stlačte tlačidlo pre zadržanie (5).

8 Akustická signalizácia

Tlačidlom (6) sa zapína/vypína vysielač signálov. Ak je uhol sklonu 0°, 45°, 90° alebo posledná uložená hodnota, spustí sa zvuková signalizácia.

Ak pracujete so zmenenou referenčnou hodnotou uhla, vysielač signálov sa aktivuje pri tejto novej referenčnej hodnote (indikácia 0°, 45°, 90°).

9 Podsvietenie displeja

Dlhým stlačením tlačidla (6) zapnete alebo vypnete podsvietenie displeja.

Funkcia AUTO-OFF

Merací prístroj sa po 3 minútach nečinnosti automaticky vypne, aby sa šetrili batérie.

Vyčistite všetky súčasti mierne navlhčenou handrou a vyhnite sa použitiu čistiacich, abrazivnych prostriedkov a rozpúštadiel. Pred dlhším uskladnením vyberte von batériu/batérie. Prístroj skladujte na čistom, suchom mieste.

Nebezpečenstvo v dôsledku silných magnetických polí

Silné magnetické polia môžu mať škodlivé účinky na osoby s aktivnymi telesnými pomôckami (napr. kardiostimulátor) a na elektromechanické pristroje (napr. magnetické karty, mechanické hodiny, jemnú mechaniku, pevné disky).

Vzhľadom na pôsobenie silných magnetických polí na osoby treba zohladnit príslušné národné ustanovenia a predpisy, ako napr. v Spolkovej republike Nemecko odborový predpis BGV B11 §14 „Elektromagnetické polia“.

Aby ste zabránili rušivému vplyvu, držte magnety vždy vo vzdialenosti minimálne 30 cm od príslušného ohrozeného implantátu a prístrojov.

Technické údaje

Presnost elektronického merania	± 0,1^ pri 0^ ... 1^ ± 0,1^ pri 89^ ... 90^ ± 0,2^ pri 1^ ... 89^
Presnost indikácie	1 desatinné miesta
Presnost vodováhy	± 1 mm/m
Pracovné podmienky	0 ... 50^ , 80%rH , bez kondenzácie,pracovná výška max. 2000 m nadmorom (m n. m.)
Podmienky skladovania -20 ... 70^ , 80%rH , bez kondenzácie
Napájanie prúdom 2 x 1,5V (typ AAA/LR03)
Rozmery ( x V x H)25	240 x 66 x 30 mm
Rozmery ( x V x H)40	400 x 66 x 30 mm
Rozmery ( x V x H)60 600 x 66 x 30 mm
Hmotnosť (vrátane batérií)25 315 g
Hmotnosť (vrátane batérií)40	495 g
Hmotnosť (vrátane batérií)60	675 g

Technické zmeny vyhradené. Rev18W21

Ustanovenie EÚ a likvidácia

Prístroj splňa všetky potrebné normy pre volný pohyb tovaru v rámci EÚ.

Tento výrobok je elektrické zariadenie a musi byt separátne zhromaždovaný a likvidovaný v súlade s európskou smernicou o odpade z elektrických a elektronických zariadení.

Đalšie pokyny k bezpečnosti a doplnkové pokyny nájdete na: http://laserliner.com/info?an=diglevpl
