NÁVOD NA OBSLUHU MoistureFinder Compact Laserliner

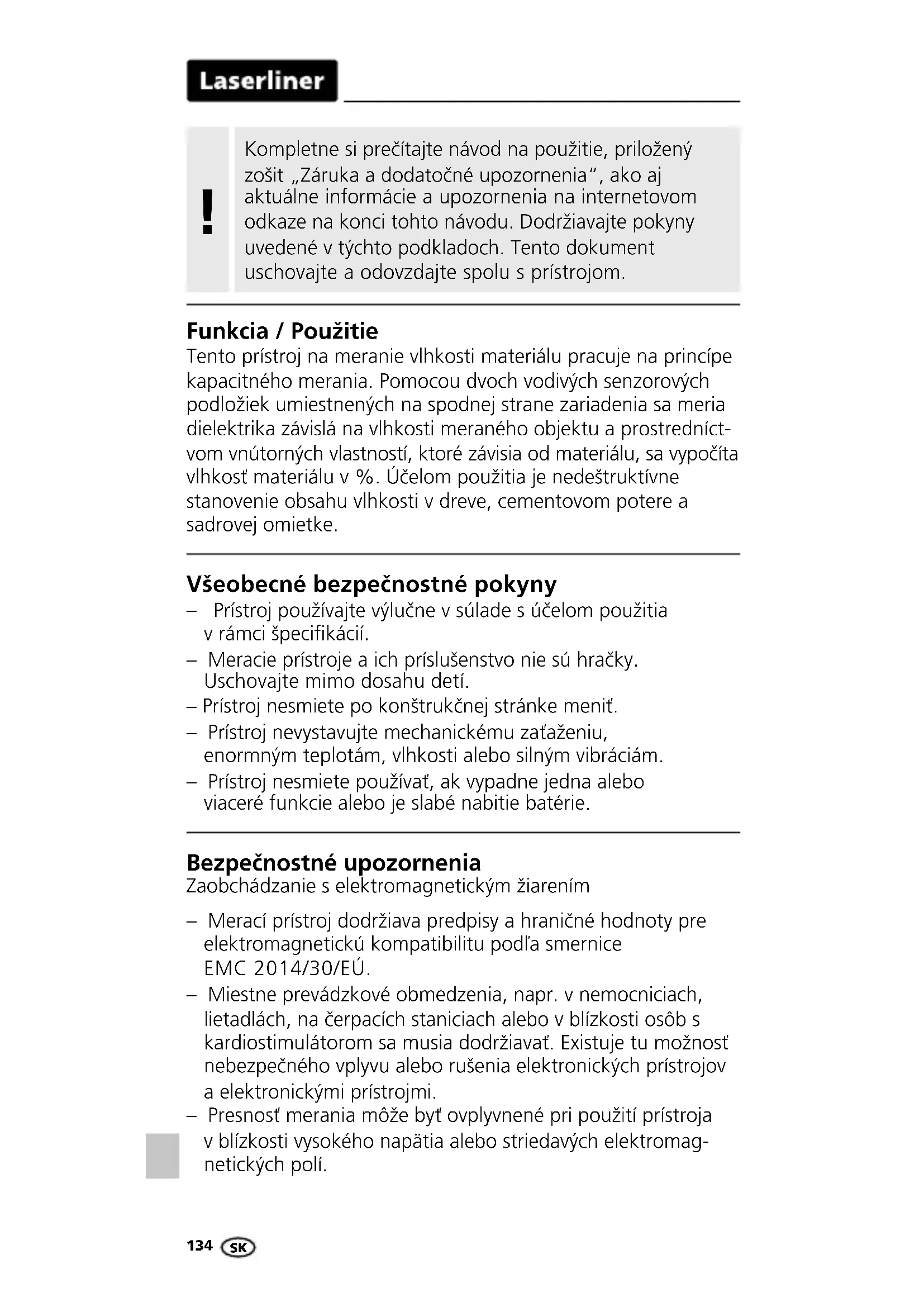

Funkcia / Použitie Tento prístroj na meranie vlhkosti materiálu pracuje na princípe kapacitného merania. Pomocou dvoch vodivých senzorových podložiek umiestnených na spodnej strane zariadenia sa meria dielektrika závislá na vlhkosti meraného objektu a prostredníct- vom vnútorných vlastností, ktoré závisia od materiálu, sa vypočíta vlhkosť materiálu v %. Účelom použitia je nedeštruktívne stanovenie obsahu vlhkosti v dreve, cementovom potere a sadrovej omietke. Všeobecné bezpečnostné pokyny – Prístroj používajte výlučne v súlade s účelom použitia v rámci špecikácií. – Meracie prístroje a ich príslušenstvo nie sú hračky. Uschovajte mimo dosahu detí. – Prístroj nesmiete po konštrukčnej stránke meniť. – Prístroj nevystavujte mechanickému zaťaženiu, enormným teplotám, vlhkosti alebo silným vibráciám. – Prístroj nesmiete používať, ak vypadne jedna alebo viaceré funkcie alebo je slabé nabitie batérie. Bezpečnostné upozornenia Zaobchádzanie s elektromagnetickým žiarením – Merací prístroj dodržiava predpisy a hraničné hodnoty pre elektromagnetickú kompatibilitu podľa smernice EMC 2014/30/EÚ. – Miestne prevádzkové obmedzenia, napr. v nemocniciach, lietadlách, na čerpacích staniciach alebo v blízkosti osôb s kardiostimulátorom sa musia dodržiavať. Existuje tu možnosť nebezpečného vplyvu alebo rušenia elektronických prístrojov a elektronickými prístrojmi. – Presnosť merania môže byť ovplyvnené pri použití prístroja v blízkosti vysokého napätia alebo striedavých elektromag- netických polí.MoistureFinder Compact

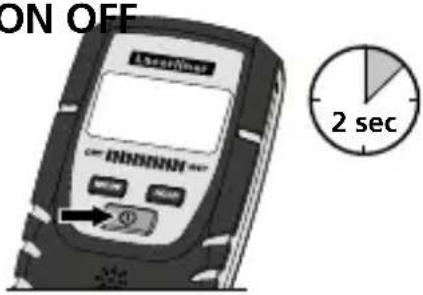

zelená žltá červená 9ON/OFF Materiál nastaviť / prepnúť Uchovanie aktuálnej nameranej hodnoty Zvolená charakteristika materiálu Stav nabitia batérie Aktuálna nameraná hodnota sa uchová Zobrazenie nameranej hodnoty v % relatív- nej vlhkosti materiálu Senzorové podložky

9 mokrý/suchý LED indikátor 12-miestna LED: 0…4 LED diódy zelená = suché 5…7 LED diódy žltá = vlhké 8…12 LED diódy červená = mokré Pokyny pre údržbu a starostlivosť Vyčistite všetky súčasti mierne navlhčenou handrou a vyhnite sa použitiu čistiacich, abrazívnych prostriedkov a rozpúšťadiel. Pred dlhším uskladnením vyberte von batériu/batérie. Prístroj skladujte na čistom, suchom mieste. Kalibrácia Merací prístroj musí byť pravidelne kalibrovaný a kontrolovaný, aby bola zabezpečená presnosť nameraných výsledkov. Ako interval kalibrácie odporúčame jeden rok. HOLD

Automatické vypnutie po 3 minútach. Ikona Hold bude blikať, až kým hodnota nebude stabilná

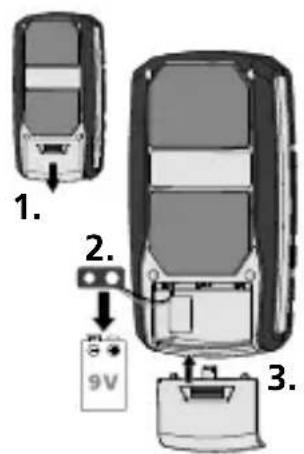

Vkladanie batérií Otvorte batériový priečinok na zadnej strane krytu a vložte 9V batériu Pritom dbajte na správnu polaritu.136

Charakteristiky materiálov Merací prístroj má 4 voliteľné charakteristiky materiálov. Pred začiatkom merania – stlačením tlačidla MODE – si vyberte vhodný materiál. LED indikátor mokré/suché Popri číselnom zobrazení v % relatívnej vlhkosti materiálu ponúka LED indikátor aj doplnkové vyhodnotenie vlhkosti v závislosti od materiálu. So zvyšujúcou sa vlhkosťou sa mení LED indikátor zľava doprava. 12-miestny LED indikátor je rozdelený na 4 zelené (suché), 3 žlté (vlhké) a 5 červených (mokrých) segmentov. Pri mokrom materiáli navyše zaznie zvukový signál. Klasikácia „suché“ znamená, že materiály vo vykuro- vanej miestnosti dosiahli rovnovážny obsah vlhkosti, a preto sú všeobecne vhodné na ďalšie spracovanie.

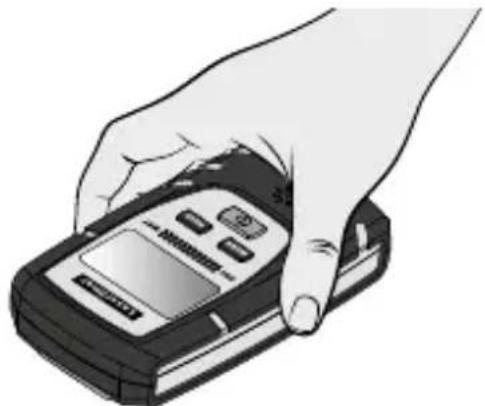

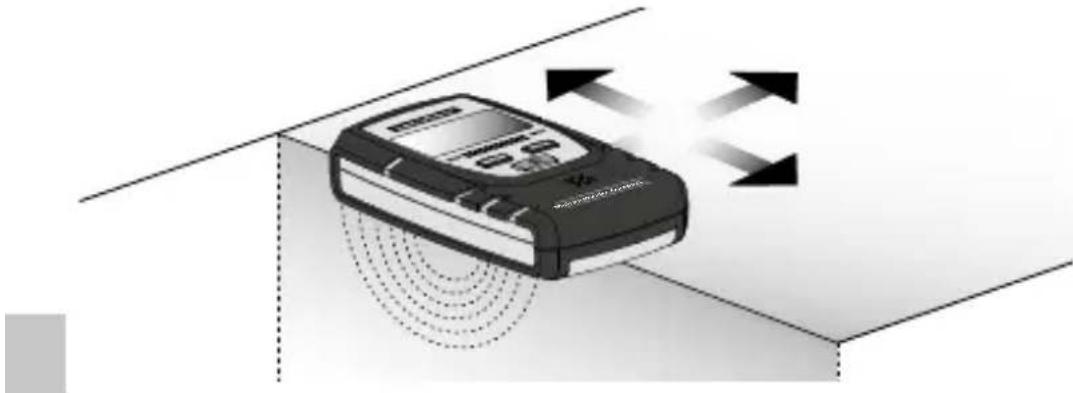

Vzhľadom na vnútornú pracovný proces zariadenia je meranie vlhkosti materiálu v % a vyhodnotenie obsahu vlhkosti možné určiť na LED displeji len v prípade, ak je tento materiál identický s vyššie uvedenými vnútornými vlastnosťami materiálu. – Je potrebné dbať o to, aby snímacie doštičky mali dobrý kontakt s materiálom bez vzduchových inklúzií. – Vďaka prítlačného tlaku sa odstránia nerovnosti povrchu, ako aj drobné prachové častice. – Povrch meraného materiálu by mal byť bez prachu a nečistôt – Vždy vykonávajte bodové merania s prítlačnou silou 2,5 kg. – Pri rýchlej kontrole veďte zariadenie po povrchu s ľahkým tlakom. (Dávajte pozor na klince a ostré predmety! Nebezpečenstvo poranenia a poškodenia snímacích doštičiek!) Najvyššiu odchýlku premerajte s prítlačnou silou 2,5 kg. – Udržiavajte minimálny odstup 5 cm od kovových predmetov – Kovové rúrky, elektrické vedenia a betonárska oceľ môžu skresliť výsledky merania – Merania vykonávajte vždy na viacerých miestach Úplne položte senzorové podložky na meraný objekt a pritlačte zariadenie váhou cca 2,5 kg na meraciu plochu. TIP: Testovanie prítlačnej sily pomocou váhy Merací prístroj držte vždy rovnomerne a pritlačte (pozri obrázok)138

Najvyššia presnosť sa dosahuje v rozmedzí od 6% … 30% vlhkosti dreva. Pri veľmi suchom dreve (< 6%) treba zistiť nepravidelné rozdelenie vlhkosti, pri veľmi mokrom dreve (> 30%) začína zaplavenie drevených vláken. Normatívy pre použitie dreva v % relatívnej vlhkosti materiálu: – Použitie vo vonkajšom priestore: 12% … 19% – Použitie v nevykurovaných miestnostiach: 12% … 16% – Vo vykurovaných miestnostiach (12°C … 21°C): 9% … 13% – Vo vykurovaných miestnostiach (> 21°C): 6% … 10% Príklad: 100% vlhkosť materiálu pri 1 kg mokrého dreva = 500 g vody. Funkcia a prevádzková bezpečnosť je zabezpečená iba vtedy, ak bude merací prístroj prevádzkovaný v rámci uvedených klimatických podmienok a bude sa používať len na účely, pre ktoré bol skonštruovaný. Za vyhodnotenie nameraných výsledkov a z toho vyplývajúce opatrenia je zodpovedný používateľ, v závislosti od konkrétnej úlohy.

Sadrová omietka s tapetami: Tapeta ovplyvňuje meranie do takej miery, že zobrazená hodnota nie je správna. Avšak hodnota môže byť použitá pre porovnanie tohto meracieho bodu s iným. To isté platí pre dlaždice, linoleum, vinyl a drevo, ktoré slúžia ako obklad stavebného materiálu. Merací prístroj môže v určitých prípadoch merať cez tieto materiály, pokiaľ sa tam nenachádza kov. Nameraná hodnota sa ale v každom prípade považuje za relatívnu. Sadrová omietka: Mód sadrovej omietky sa nanesie do hrúbky 10 mm, ktorý sa následne aplikuje na betón, vápenno-pieskovú tehlu alebo pórobetón. Iné murivo sa musí vopred skontrolovať. Drevo: Meraná hĺbka pri dreve je max. 30 mm, ale mení sa v závislosti od rôznej hustoty jednotlivých druhov dreva. Pri meraniach na tenkých drevených doskách by sa tieto mali podľa možnosti nahromadiť, lebo ináč sa zobrazí príliš malá hodnota. Pri meraniach na pevne nainštalovaných alebo zabudo- vaných drevách by sa do merania mali zahrnúť rôzne štruktúrou podmienené a chemickým ošetrením zmenené (napr. farbou) materiály. To znamená, že na namerané hodnoty by sa malo pozerať iba ako na relatívne.MoistureFinder Compact

Technické zmeny vyhradené. 25W14 Predpisy pre EÚ a Spojené kráľovstvo a spôsob zneškodnenia Výrobok spĺňa všetky požadované normy pre voľný pohyb tovaru v rámci EÚ a Spojeného kráľovstva. Tento výrobok je elektrické zariadenie a musí byť separátne zhromažďovaný a likvidovaný v súlade s európskou smernicou o odpade z elektrických a elektronických zariadení. Ďalšie pokyny k bezpečnosti a doplnkové pokyny nájdete na: https://packd.li/ll/apr/in Technické údaje Merná veličina Vlhkosť materiálu (kapacitné) Režim Drevo (2 skupiny) Stavebné materiály (2 materiály) Merací rozsah dreva Mäkké drevo: 6,7 % … 51,4 % Tvrdé drevo: 3,8 % … 31,6 % Presnosť (absolútna) pre drevo ± 2% Rozlíšenie – drevo 0,1% Rozsah merania stavebných materiálov Cementový poter: 0% … 5% Sádrová omietka: 0% … 23,5% Presnosť (absolútna) pre stavebné materiály ± 0,2% Rozlíšenie – stavebné materiály 0,1% Napájanie prúdom 1x 9 V 6LR61 (9 V blok) Životnosť Cca 35 hod. Automatické vypnutie po 3 minútach Pracovné podmienky 0°C … 40°C, vlhkosť vzduchu max. 85%rH, bez kondenzácie, Pracovná výška max. 2000 m nad morom (m n. m.) Podmienky skladovania -10°C … 60°C, vlhkosť vzduchu max. 85%rH, bez kondenzácie Rozmery (Š x V x H) 81 x 154 x 36 mm Hmotnosť 226 g (vrátane batérií)140
