Ürün türü	Malzemeler için kapasitif higrometre
Marka	Laserliner
Model	MoistureFinder Compact
Boyutlar (G x Y x D)	81 x 154 x 36 mm
Ağırlık	226 g (pil ile)
Güç kaynağı	1 adet 9V pil (6LR61)
Çalışma süresi	Yaklaşık 35 saat
Otomatik kapanma	3 dakika sonra
Yumuşak ağaç ölçüm aralığı	%6,7 - %51,4
Sert ağaç ölçüm aralığı	%3,8 - %31,6
Çimento şap ölçüm aralığı	%0 - %5
Alçı sıva ölçüm aralığı	%0 - %23,5
Ağaç hassasiyeti	± %2
Malzeme hassasiyeti	± %0,2
Çözünürlük	%0,1
Ana fonksiyonlar	Kapasitif ölçüm, 4 karakteristik eğri, LED gösterge, HOLD fonksiyonu, sesli sinyal
LED gösterge	12 çubuk: yeşil (kuru), sarı (nemli), kırmızı (ıslak)
Çalışma koşulları	0 °C - 40 °C, maks. %85 RH
Depolama koşulları	-10 °C - 60 °C, maks. %85 RH
Bakım	Hafif nemli bir bezle temizleyin, solvent kullanmayın
Depolama	Kuru ve temiz bir yerde saklayın, uzun süreli depolamada pili çıkarın
Kalibrasyon	Yılda bir kez önerilir
Güvenlik	Değiştirmeyin, çocukların erişemeyeceği yerde saklayın

Sık sorulan sorular - MoistureFinder Compact Laserliner

Pil nasıl takılır?

Gövdenin arkasındaki pil bölmesini açın ve 9V (6LR61) pilini kutuplara dikkat ederek yerleştirin. Bölmeyi kapatın.

Hangi malzemeler ölçülebilir?

Cihaz, yumuşak ağaç, sert ağaç, çimento şap ve alçı sıva içindeki nemi ölçer. MODE tuşuyla seçilebilen dört karakteristik eğriye sahiptir.

Renkli LED'ler ne anlama geliyor?

12 LED nem seviyesini gösterir: 0-4 yeşil = kuru, 5-7 sarı = nemli, 8-12 kırmızı = ıslak. Kırmızı bölgede sesli sinyal duyulur.

Doğru ölçüm nasıl yapılır?

Algılama pedlerini yüzeye düz bir şekilde yerleştirin ve yaklaşık 2,5 kg basınç uygulayın. Her ölçüm için aynı basıncı koruyun. Yüzey temiz ve tozsuz olmalıdır.

Cihaz açılmazsa ne yapmalıyım?

Pili kontrol edin: bölmeyi açın ve 9V pilin doğru takıldığından ve bitmediğinden emin olun. Gerekirse değiştirin.

Yüzde değerleri nasıl yorumlanır?

Değerler, malzemenin bağıl nem oranını gösterir. Örneğin, ısıtılmış odalar (12-21°C) için kullanılacak ağaçta %9 ila %13 değeri normaldir. Kılavuzdaki gösterge tablosuna bakın.

Duvar kağıdı veya fayans üzerinden ölçüm yapabilir miyim?

Evet, ancak sonuçlar göreceli olacaktır çünkü bu kaplamalar ölçümü etkiler. Değerleri farklı noktaları karşılaştırmak için kullanın, mutlak ölçüm olarak değil. Metalik malzemelerden kaçının.

Ölçüm derinliği nedir?

Ağaçta maksimum derinlik yoğunluğa bağlı olarak yaklaşık 30 mm'dir. Yapı malzemelerinde ölçüm esas olarak yüzeyseldir (alçı modunda 10 mm kalınlığındaki sıva).

Cihazın bakımı nasıl yapılır?

Hafif nemli bir bezle temizleyin, kimyasal veya solvent kullanmayın. Uzun süre kullanmayacaksanız pili çıkarın. Kuru ve temiz bir yerde saklayın.

Ek bilgiler nerede bulunur?

Laserliner web sitesinde veya kılavuzda belirtilen packd.li/ll/apr/in bağlantısından tam kullanım kılavuzuna bakın. Burada güvenlik talimatlarını, garanti koşullarını ve geri dönüşüm bilgilerini bulacaksınız.

KULLANIM KILAVUZU MoistureFinder Compact Laserliner

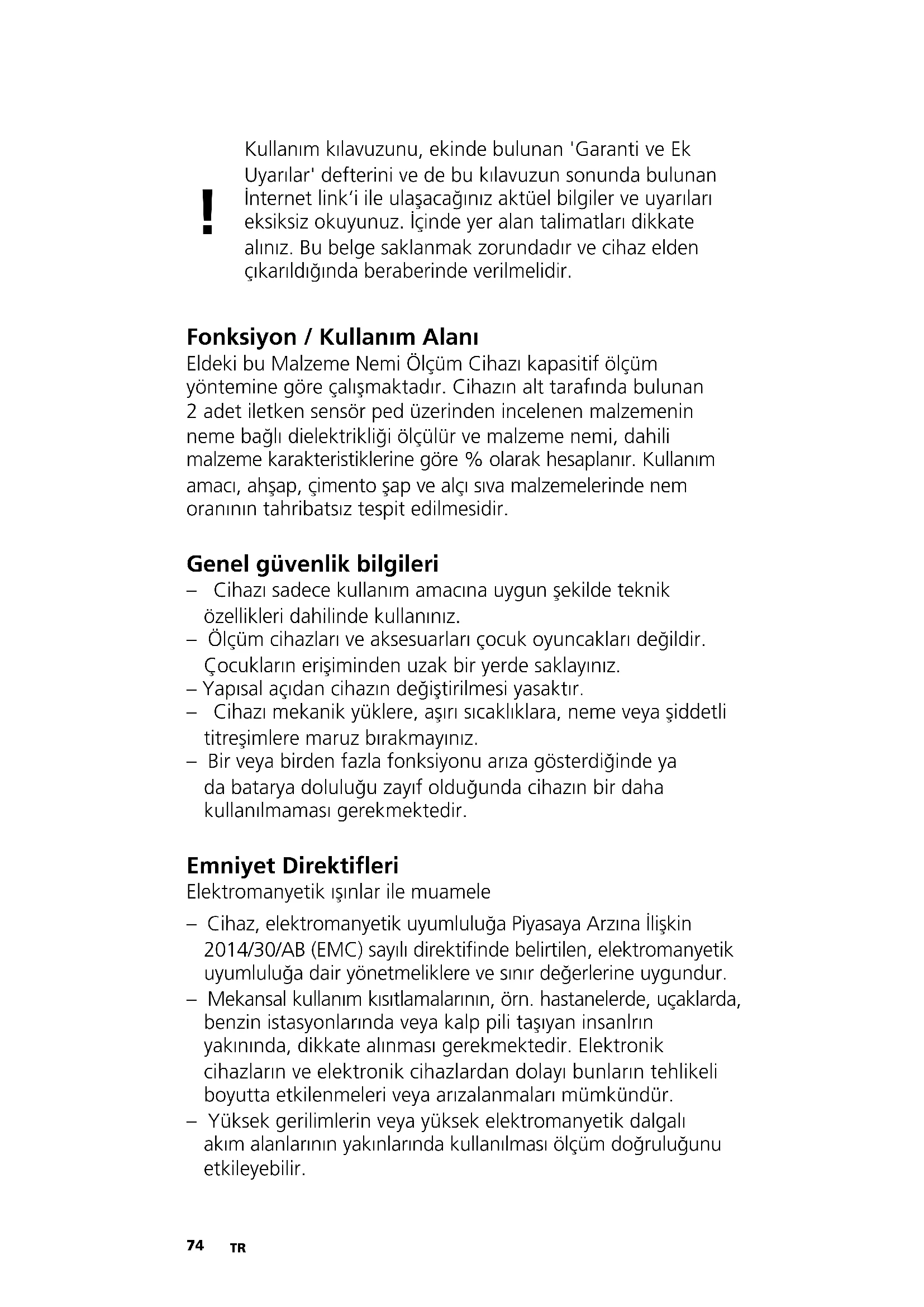

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım Alanı

Eldeki bu Malzeme Nemi Ölçüm Cihazı kapasitif ölçüm yöntemine göre çalışmaktadır. Cihazın alt tarafından bulunan 2 adet iletken sensör ped üzerinden incelenen malzemenin neme bağlı dielektrikliği ölçülür ve malzeme nemi, dahili malzeme karakteristiklerine göre % olarak hesaplanır. Kullanım amacı, ahşap, çimento şap ve alçı sıva malzemelerinde nem oranının tahribatsız tespit edilmesidir.

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
  – Yapısal açıdan cihazın değiştirilmesi yasaktır.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Bir veya birden fazla fonksiyonu arıza gösterliğinde ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.
• Yüksek gerilimlerin veya yüksek elektromanyetik dalgalı akım alanlarının yakınlarında kullanılması ölçüm doğruluğunu etkileyebilir.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Kalibrasyon

Ölçüm cihazının düzenli olarak kalibre edilmesi gerekmektedir, ki ölçüm sonuçlarının doğruluğu sağlanabilinsin. Bizim tavsiyemiz bir yıllık ara ile kalibre edilmesidir.

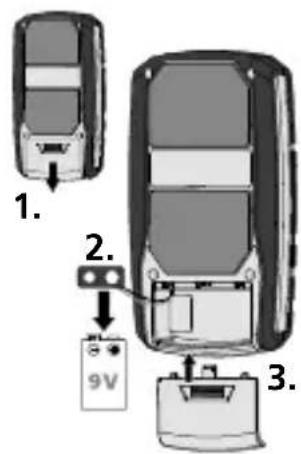

1 Pilin takılması

Gövdenin arkasında bulunan pil yuvası kapağını açınız ve içine bir adet 9V pil yerleştiriniz. Doğru kutup yönüne dikkat ediniz.

1. 2. 3. 9V

6LR61 9V

Cihaz kullanılmadığında 3 dakikadan sonra kendiliğinden kapanır.

HOLD

Hold sembolü değer sabitleşene kadar yanıp söner.

olü o

8 8

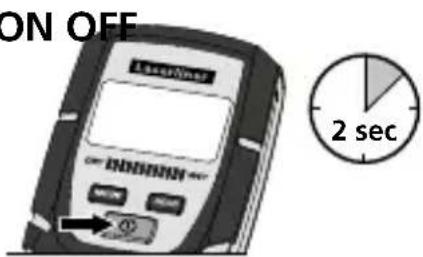

1 ON/OFF
2 Malzemeyi ayarla / değiştir
3 Aktüel ölçüm değerini tutma
4 Seçilen malzeme karakteristiği
5 Batarya doluluğu
6 Aktüel ölçüm değeri tutulur
7 Ölçüm değeri göstergesi % değerinde nispi materyel nemi
8 Sensör Ped'ler

9 DRY WET yeşil kırmızı sari

9 Islak/Kuru LED indikatörü

12 parçalı LED göstergesi:

0...4 LED

yeşil = kuru

5...7 LED

sari = nemli

8...12 LED

kırmızı = ıslak

Laserliner

3 Malzeme karakteristikleri

Ölçüm cihazının seçilebilir 4 adet malzeme karakteristiği bulunur. Ölçüm yapmaya başlamadan önce MODE tuşuna basarak ilgili malzemeyi seçiniz.

LaserFilter HINDUAR OFF OK

Screed Çimento şap CT-C30-F4 DIN EN 13813
Plaster	Alçı sıva (makine sıvası) DIN EN 13279-1‘e uygun / Sıva kalınlığı = 10 mm
Soft-wood	Düşük yoğunluklu ağaç türleri: örn. ladin, çam, ihlamur, kavak, sedir, maun
Hard-wood	Yüksek yoğunluklu ağaç türleri: örn. kayın, meşe, dişbudak, huş

4 Islak/Kuru LED Göstergesi

Nispi malzeme nemini % (yüzde) değeri olarak gösteren sayısal göstergesinin yanında, LED göstergesi de ayrıca malzemeye bağlı nemin değerlendirilebilmesine izin verir. Nem oranı arttıkça, LED göstergesi soldan sağa doğru değişir. 12 haneli LED göstergesi 4 yeşil (kuru), 3 sarı (nemli) ve 5 kırmızı (ıslak) parçaya ayrılır. Islak malzemelerde ayrıca sesli bir sinyal duyulur.

Malzemenin "kuru" olarak değerlendirilmesi, malzemelerin ısıtılan bir mekanda denge nemine ulaştıkları ve bu şekilde genellikle işlenmeye uygun oldukları anlamına gelir.

5 Kullanım Talimatları

Sensör pedleri komple ölçüm malzemesinin üzerine yerleştirin ve cihazı yakl. 2,5 kg baskı ile ölçüm alanına bastırın. Tüyo: Bastırma basıncını bir tartı ile test edin.

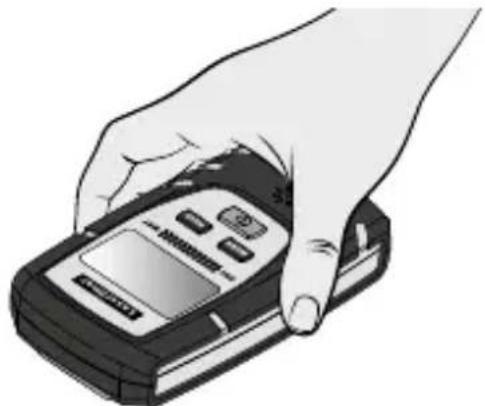

Ölçüm cihazını hep aynı şekilde tutarak bastırın (şekle bakınız)

• Sensör ped'lerde, malzeme ile aralarında hava girişi olmamasına dikkat edilmelidir.
• Bastırma basıncı sayesinde yüzeydeki pürüzler ve de küçük toz parçaları düzleniyor.
  – încelenen malzemenin yüzeyi toz ve kirden arındırılmış olmalıdır.
• Noktasal ölçümleri daima 2,5 kg'lik bastırma basıncı ile gerçekleştirin.

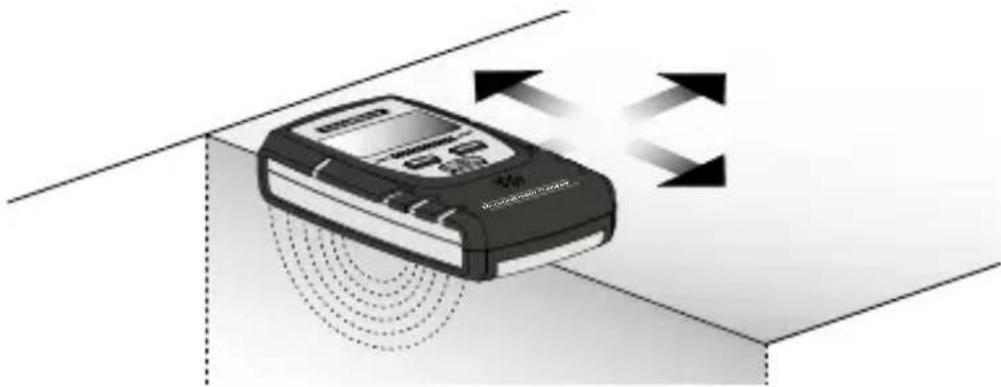

• Hızlı denetimlerde cihazı hafifçe bastırarak yüzey üzerinde gezdirin. (Çivi ve sivri nesnelere dikkat edin! Yaralanma ve sensör ped'lerin hasar görmesi tehlikesi bulunmaktadır!) En yüksek sapmasında yeniden 2,5 kg bastırma basıncı ile ölçün.
• Metal nesnelere en az 5 cm'lik bir mesafe korunmalıdır.
• Metal borular, elektrik hatlar ve betonarme demirleri ölçüm sonuçlarını tahrif edebilir.
  -Ölçümleridaima birden fazla ölçüm noktasında gerçekleştirmelisiniz

Cihazın dahili çalışma şeklinden dolayı, malzeme nemi ölçümünün %'si ve de LED göstergesi üzerinden nem oranının hesaplanması ancak malzemenin belirtilen dahili karakteristikler ile aynı olduğu durumlarda mümkündür.

Laserliner

Duvar kağıtlı alçı siva: Duvar kağıdı, gösterilen değerin doğru olmayacağı boyutta ölçümü etkiliyor. Ancak elde edilen değeri bu ölçüm noktasını başka bir ölçüm noktası ile kıyaslamak için kullanabilirsiniz.

Aynısı, yapı malzemelerinin kaplanması için kullanılan fayanslar, linolyum, vinil ve ahşap için de geçerlidir.

Bazı durumlarda, metal olmadığı müddetçe ölçüm cihazı bu malzemelerin içinden geçerek ölçebilir. Ancak ölçüm değerini bu durumda her zaman nispi olarak görmelisiniz.

Alçı siva: Alçı siva modu, beton, kireçli kum taşı veya gözenekli beton üzerine uygulanmış 10 mm siva kalınlığına ayarlıdır.

Başka duvarların önceden kontrol edilmesi gerekir.

Ağaç: Ahşap malzemelerdeki ölçüm derinliği maks. 30 mm olup, farklı ahşap türlerinin yoğunluklarına göre değişebilir. İnce tahtaların ölçülmesinde fazla küçük bir değerin gösterilmesini önlemek için, mümkünde birden fazla tahta üst üsteığılmalıdır. Sabit olarak monteli veya yapılarda kullanılmış olan ahşap yüzeylerde, konum itibariyla ve kimyasal işlenme sonucu (örn. boya, cila) farklı malzemelerin ölçümü etkilemesi söz konusudur. Böyle durumlarda ölçüm sonuçları sadece göreli olarak ele alınmalıdır.

En fazla kesinlik 6% ... 30% ahşap nemi oranında elde edilir. Çok kuru ahşap malzemelerde (<%6) nem dağılımının düzensiz olduğu görülür, çok ıslak ahşap malzemelerde ise (>%30), ahşap liflerinde su toplanması görülür.

Ahşap malzemelerde kullanım için % nispi malzeme nemi aralıkları:

• Dış mekanda kullanım: %12 ... %19
  – Isitilmayan kapalı mekanlarda kullanım: %12 ... %16
• Isitılan kapalı mekanlarda kullanım (12°C ... 21°C): %9 ... %13
  – Isitılan kapalı mekanlarda kullanım (> 21°C): %6 ... %10

Örnek: 1 kg ıslak ahşapta %100 malzeme nemi = 500 gr su.

!

Ölçüm cihazının fonksiyonu ve çalıştırma güvenliği sadece bildirilen klimatik şartlar çerçevesinde çalıştırıldığı ve yapıldığı amaç için kullanıldığı takdirde sağlanmaktadır. Ölçüm değerlerinin değerlendirilmesi ve bunun sonucundaki tedbirler söz konusu iş görevine göre kullanıcıının kendi sorumluluğuna aittir.

Teknik özellikler

Ölçüm boyutu Malzeme	nemi (kapasitif)
Mod	Ahşap (2 grup)Yapı malzemeleri (2 malzeme)
Ahşap ölçüm alanı	Yumuşak ahşap: %6,7 ... %51,4Sert ahşap: %3,8 ... %31,6
Ahşap (tamamen) hassasiyeti	± 2%
Ahşap çözünürlüğü 0,1%
Yapı malzemeleri ölçüm alanı	Çimento şap: %0 ... %5Alçı siva: %0 ... %23,5
Yapı malzemeleri (tamamen) hassasiyeti	± 0,2%
Yapı malzemeleri çözünürlüğü	0,1%
Güç beslemesi 1 x 9V 6LR61 (9-V blok)
Kullanım süresi yak. 35 saat
Otomatik kapama 3 dakika sonra
Çalıştırma şartları	0°C ... 40°C, hava nemi maks.85% rH, yoğuşmasız, çalışmayükseklik maks. 2000 m normalsifir üzeri
Saklama koşulları	-10°C ... 60°C, hava nemimaks. 85% rH, yoğuşmasız
Ebatlar (G x Y x D) 81 x	154 x 36 mm
Ağırlığı 226 g (batarya dahil)

Teknik değişiklik yapma hakkı saklıdır. 25W14

AB ve UK Düzenlemeleri ve Atık Aritma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için:
