Tipo de produto	Higrômetro capacitivo para materiais
Marca	Laserliner
Modelo	MoistureFinder Compact
Dimensões (C x A x P)	81 x 154 x 36 mm
Peso	226 g (com pilha)
Alimentação	1 pilha 9V (6LR61)
Autonomia	Aproximadamente 35 horas
Desligamento automático	Após 3 minutos
Faixa de medição madeira macia	6,7 % - 51,4 %
Faixa de medição madeira dura	3,8 % - 31,6 %
Faixa de medição contrapiso de cimento	0 % - 5 %
Faixa de medição revestimento de gesso	0 % - 23,5 %
Precisão madeira	± 2 %
Precisão materiais	± 0,2 %
Resolução	0,1 %
Funções principais	Medição capacitiva, 4 curvas características, display LED, função HOLD, sinal sonoro
Display LED	12 barras: verdes (seco), amarelas (úmido), vermelhas (molhado)
Condições de trabalho	0 °C a 40 °C, UR máx. 85 %
Condições de armazenamento	-10 °C a 60 °C, UR máx. 85 %
Manutenção	Limpar com um pano levemente úmido, sem solvente
Armazenamento	Local seco e limpo, remover a pilha se armazenamento prolongado
Calibração	Recomendado anualmente
Segurança	Não modificar, manter fora do alcance de crianças

Perguntas frequentes - MoistureFinder Compact Laserliner

Como instalar a pilha?

Abra o compartimento da pilha na parte de trás do aparelho e insira uma pilha de 9V (6LR61) respeitando a polaridade. Feche o compartimento.

Quais materiais podem ser medidos?

O aparelho mede a umidade na madeira macia, madeira dura, contrapiso de cimento e revestimento de gesso. Ele possui quatro curvas características selecionáveis através da tecla MODE.

O que significam os LEDs coloridos?

Os 12 LEDs indicam o nível de umidade: 0-4 verdes = seco, 5-7 amarelos = úmido, 8-12 vermelhos = molhado. Um sinal sonoro soa na zona vermelha.

Como realizar uma medição precisa?

Coloque as pastilhas de detecção planas sobre a superfície e exerça uma pressão de aproximadamente 2,5 kg. Mantenha a mesma pressão para cada medição. A superfície deve estar limpa e sem poeira.

O que fazer se o aparelho não ligar?

Verifique a pilha: abra o compartimento e certifique-se de que uma pilha 9V está corretamente instalada e não está descarregada. Substitua-a se necessário.

Como interpretar os valores percentuais?

Os valores indicam a taxa de umidade relativa do material. Por exemplo, para madeira destinada a ambientes aquecidos (12-21°C), um valor de 9% a 13% é normal. Consulte a tabela indicativa no manual.

Posso medir através de papel de parede ou azulejo?

Sim, mas os resultados serão relativos pois esses revestimentos influenciam a medição. Utilize os valores para comparar diferentes pontos, não como medida absoluta. Evite materiais metálicos.

Qual é a profundidade de medição?

Para madeira, a profundidade máxima é de aproximadamente 30 mm, dependendo da densidade. Para materiais de construção, a medição é principalmente superficial (revestimento de 10 mm de espessura para o modo gesso).

Como fazer a manutenção do aparelho?

Limpe-o com um pano levemente úmido, sem produtos químicos ou solventes. Remova a pilha se não o utilizar por muito tempo. Armazene-o em local seco e limpo.

Onde encontrar informações adicionais?

Consulte o manual de instruções completo no site da Laserliner ou através do link packd.li/ll/apr/in mencionado no manual. Lá você encontrará as instruções de segurança, as condições de garantia e as informações sobre reciclagem.

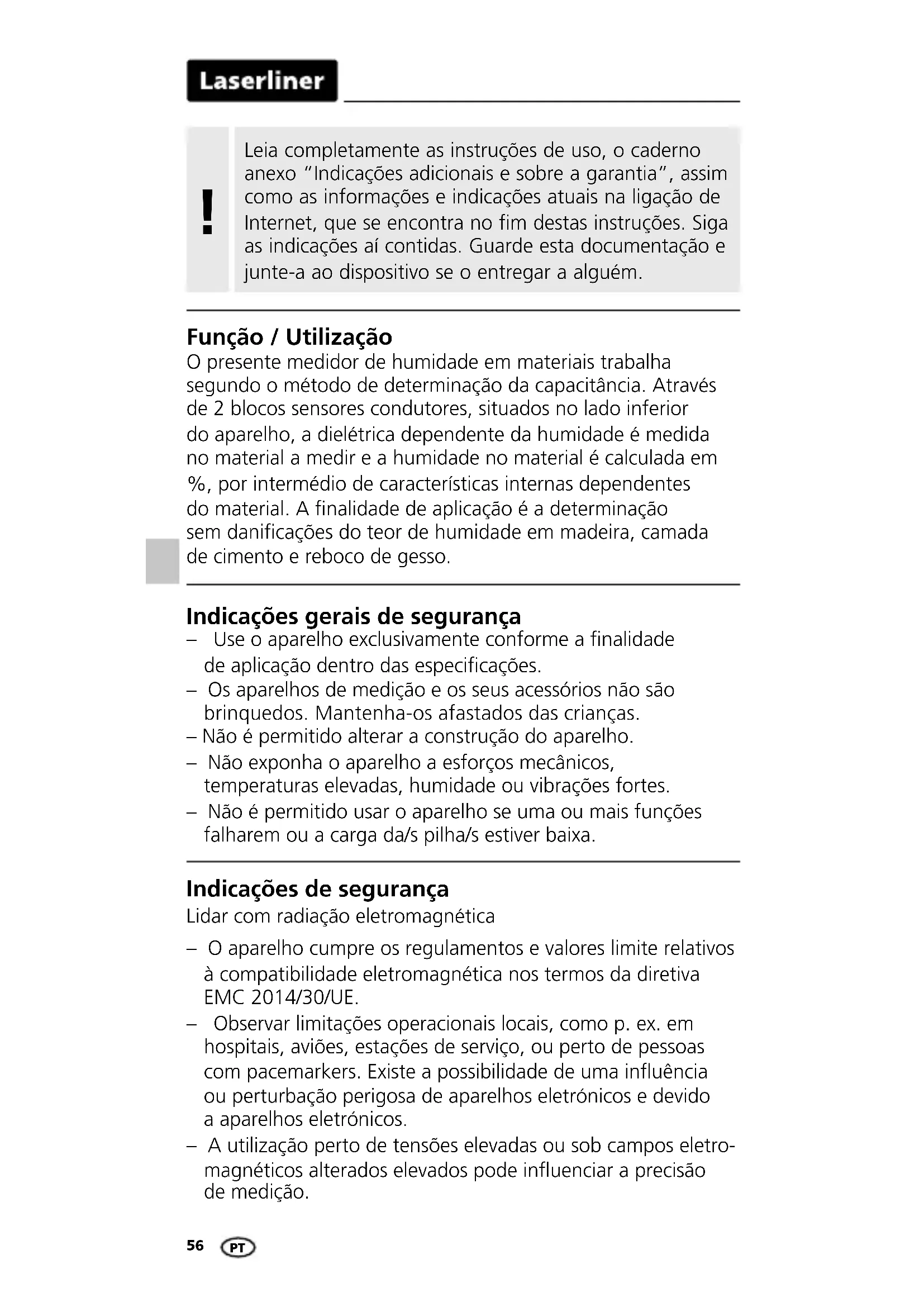

MANUAL DE UTILIZADOR MoistureFinder Compact Laserliner

Leia completamente as instruções de uso, o caderno anexo “Indicações adicionais e sobre a garantia”, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

O presente medidor de humidade em materiais trabalha segundo o método de determinação da capacitância. Através de 2 blocos sensores condutores, situados no lado inferior do aparelho, a dielétrica dependente da humidade é medida no material a medir e a humidade no material é calculada em %, por intermédio de características internas dependentes do material. A finalidade de aplicação é a determinação sem danificações do teor de humidade em madeira, camada de cimento e reboco de gesso.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.
• A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados elevados pode influenciar a precisão de medição.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Calibragem

O medidor tem de ser calibrado e controlado regularmente para garantir a precisão dos resultados de medição.

Recomendamos um intervalo de calibragem de um ano.

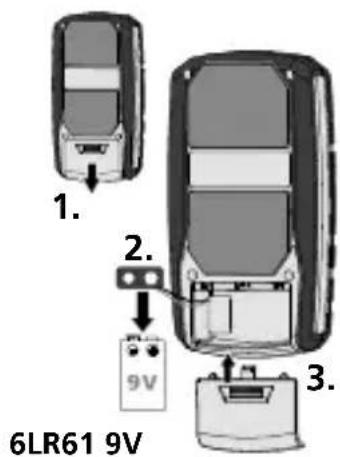

1 Inserir a pilha

Abra o compartimento da pilha na parte traseira da caixa e insira uma pilha de 9V. Observe a polaridade correta.

1. 2. 3. 6LR61 9V

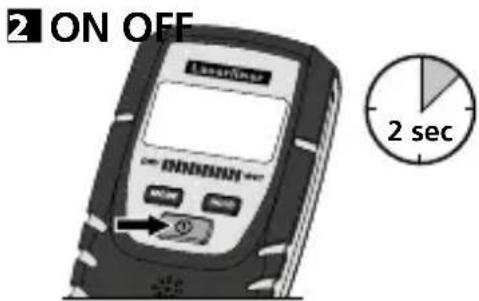

2 ON OFF ON/OFF 2 sec

Desconexão automática após 3 minutos.

HOLD

O símbolo Hold pisca até o valor estar estável

Laserimax MAYA MASON OFF Power

1 2 Ajustar / Mudar o material
3 Manter o valor de medição atual
4 Característica selecionada dos materiais
5 Carga da pilha
6 O valor de medição atual é mantido
7 Indicação do valor medido em % de humidade relativa no material
8 Blocos sensores

9ON/OFF DRY WET verdes vermelhos amarelos

LED com
12 segmentos:
0...4 LEDs
verdes = estado seco
5...7 LEDs
amarelos
= estado húmido
8...12 LEDs
vermelhos
= estado molhado

Laserliner

3 Características dos materiais

O aparelho de medição dispõe de 4 características de materiais selecionáveis. Antes de iniciar a medição, selecione o material correspondente através do acionamento da tecla MODE.

LaserTimer N00000 OK

Screed	Camada de cimento CT-C30-F4 DIN EN 13813
Plaster	Reboco de gesso (aplicado com máquina) segundo DIN EN 13279-1 / Espessura do reboco = 10 mm
Soft-wood	Madeiras com baixa densidade: p. ex. abeto, pinheiro, tília, álamo, cedro, mogno
Hard-wood	Madeiras com densidade superior: p. ex. faia, carvalho, freixo, bétula

Para além da indicação numérica do valor medido em % de humidade relativa no material, o indicador LED oferece uma avaliação da humidade adicional dependente do material. Com um teor de humidade crescente altera-se o indicador LED da esquerda para a direita. O indicador LED com 12 segmentos divide-se em 4 segmentos verdes (estado seco), 3 segmentos amarelos (estado húmido) e 5 segmentos vermelhos (estado molhado). Se o material estiver molhado soa adicionalmente um sinal acústico.

A classificação “estado seco” significa que os materiais num espaço aquecido alcançaram a humidade de equilíbrio higroscópico e, consequentemente, são em geral adequados para continuarem a ser trabalhados.

5 Indicações de aplicação

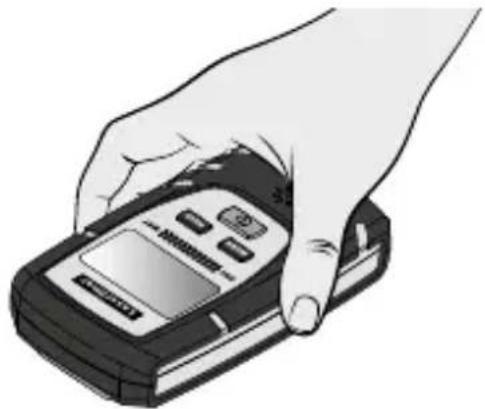

Coloque completamente os blocos sensores sobre o material a medir e pressione o aparelho sobre a superfície de medição com uma pressão de cerca de 2,5 kg. DICA: teste a pressão exercida com uma balança

Mantenha o medidor sempre igual e pressione (ver ilustração)

• É preciso assegurar que os blocos sensores tenham um bom contacto com o material sem bolsas de ar.
• Através da pressão exercida são compensadas irregularidades da superfície e pequenas partículas de pó.
• A superfície do material a medir deve estar livre de pó e sujidade
• Realize sempre medições pontuais com uma pressão exercida de 2,5 kg.

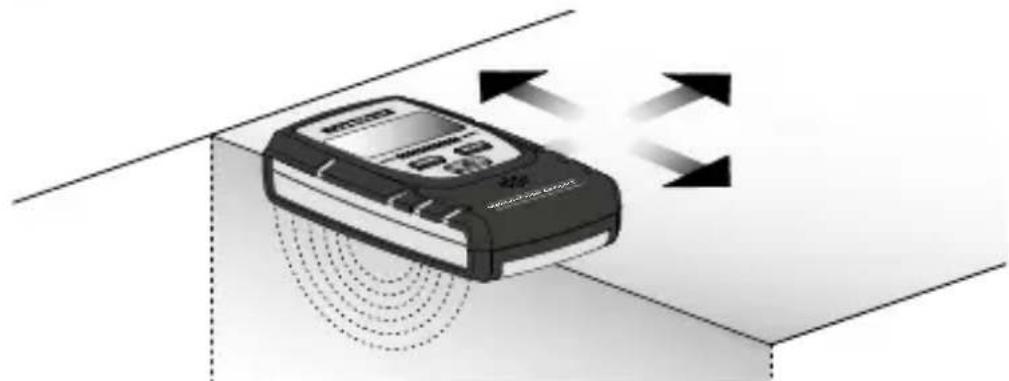

• Para verificações rápidas, desloque o aparelho sobre a superfície com uma leve pressão. (Tenha cuidado com pregos e objetos afiados! Perigo de ferimentos e danificação dos blocos sensores!) Volte a medir no movimento mais alto com 2,5 kg de pressão exercida.
• Observe a distância mínima de 5 cm até objetos de metal
• Tubos de metal, fios elétricos e aço para betão armado podem falsificar os resultados de medição
  – Efetue medições sempre em vários pontos de medição

Devido ao funcionamento interno do aparelho, a medição de humidade em materiais só pode ser indicada em % e a avaliação do teor de humidade através do indicador LED só pode ser determinada se o material for idêntico às características de material internas referidas.

Laserliner

Reboco de gesso com papel de parede: o papel de parede influencia a medição de tal maneira que o valor indicado não é correto. No entanto, o valor pode ser usado para comparar este ponto de medição com outro ponto de medição.

O mesmo também acontece com azulejos, linóleo, vinil e madeira que servem de revestimento de materiais de construção. Em determinados casos, o aparelho de medição pode medir através destes materiais desde que não esteja contido metal. Apesar disso, o valor de medição deve ser sempre visto como valor relativo.

Reboco de gesso: O modo de reboco de gesso está dimensionado com 10 mm de densidade de reboco aplicado sobre betão, sedimento calcário arenoso ou betão celular. Outras alvenarias precisam de ser inspecionadas previamente.

Madeira: a profundidade de medição em madeira equivale no máx. a 30 mm, mas varia devido a espessuras diferentes dos tipos de madeira. Para medições em placas finas de madeira, sempre que possível estas devem ser empilhadas para que não seja indicado um valor demasiado pequeno. Para medições em madeiras instaladas fixamente ou obstruídas, por motivos de construção e tratamento químico (p. ex. tinta) há materiais diferentes implicados na medição. Por isso, os valores medidos só devem ser vistos como valores relativos.

A precisão máxima é alcançada entre 6% ... 30% de humidade na madeira. No caso de madeira muito seca (< 6%) é determinada uma distribuição de humidade irregular, no caso de madeira molhada (> 30%) é iniciada uma inundação das fibras lenhosas.

Valores de referência para a utilização de madeira em % de humidade relativa no material:

• Utilização no exterior: 12% ... 19%
• Utilização em espaços não aquecidos: 12% ... 16%
• Em espaços aquecidos (12°C ... 21°C): 9% ... 13%
• Em espaços aquecidos (> 21°C): 6% ... 10%

Exemplo: 100% de humidade no material em 1 kg de madeira húmida = 500 g de água.

O funcionamento e a segurança operacional só estão garantidos se o medidor for operado no âmbito das condições climáticas indicadas e só for usado para os fins para os quais foi construído. A análise dos resultados de medição e as medidas daí resultantes são da responsabilidade do utilizador em função da respetiva tarefa de trabalho.

Dados técnicos

Grandeza a medir	Humidade do material (capacitivo)
Modo	Madeira (2 grupos)Materiais (2 materiais)
Gama de mediçãoda madeira	Madeira macia: 6,7% ... 51,4%Madeira laminada comprimida:3,8% ... 31,6%
Precisão (absoluta)da madeira	± 2%
Resolução da madeira	0,1%
Gama de mediçãodos materiais	Camada de cimento: 0% ... 5%Reboco de gesso: 0% ... 23,5%
Precisão (absoluta)dos materiais	± 0,2%
Resolução dosmateriais	0,1%
Alimentação elétrica	1 x 9V 6LR61 (pilha de 9-V)
Duração operacional	aprox. 35 h
Desconexãoautomática	após 3 minutos
Condições de trabalho	0°C ... 40°C, humidade de armáx. 85% rH, sem condensação,altura de trabalho máx. de 2000 mem relação ao NM (nível do mar)
Condiçõesde armazenamento	-10°C ... 60°C, humidade de armáx. 85% rH, sem condensação
Dimensões (L x A x P)	81 x 154 x 36 mm
Peso	226 g (incl. pilha)

Sujeito a alterações técnicas. 25W14

Disposições da UE e do Reino Unido e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: https://packd.li/ll/apr/in
