MANUAL DE USUARIO MoistureFinder Compact Laserliner

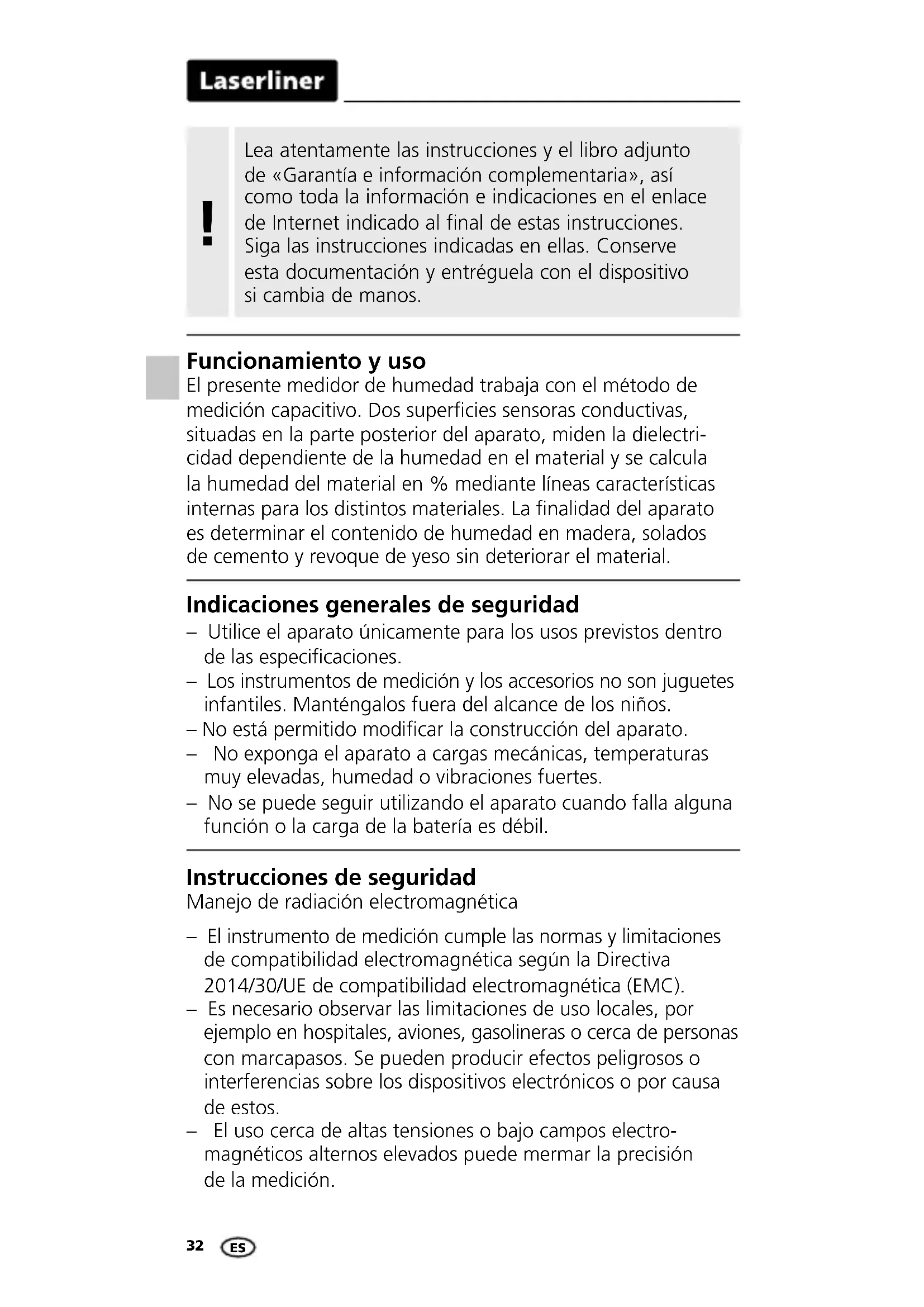

Funcionamiento y uso El presente medidor de humedad trabaja con el método de medición capacitivo. Dos supercies sensoras conductivas, situadas en la parte posterior del aparato, miden la dielectri- cidad dependiente de la humedad en el material y se calcula la humedad del material en % mediante líneas características internas para los distintos materiales. La nalidad del aparato es determinar el contenido de humedad en madera, solados de cemento y revoque de yeso sin deteriorar el material. Indicaciones generales de seguridad – Utilice el aparato únicamente para los usos previstos dentro de las especicaciones. – Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños. – No está permitido modicar la construcción del aparato. – No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes. – No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil. Instrucciones de seguridad Manejo de radiación electromagnética – El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC). – Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos. – El uso cerca de altas tensiones o bajo campos electro- magnéticos alternos elevados puede mermar la precisión de la medición.MoistureFinder Compact

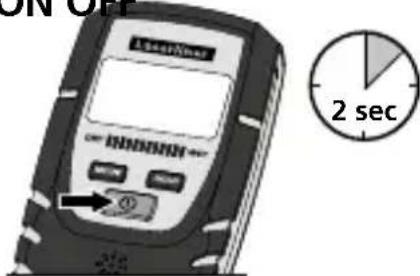

ON / OFF Ajustar / cambiar el material Mantener valor actual Línea característica de material seleccionada Carga de la pila Función de mantener el valor actual activada Valor de humedad relativa del material medida en % Supercies sensoras

9 Húmedo/seco LED de indicación LED de 12 posiciones: 0…4 LED‘s verde = seco 5…7 LED‘s amarillo = húmedo 8…12 LED‘s rojo = muy húmedo Indicaciones sobre el mantenimiento y el cuidado Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco. Calibración El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año. HOLD

Autodesconexión a los 3 minutos. El símbolo de Hold parpadea cuando el valor se ha estabilizado.

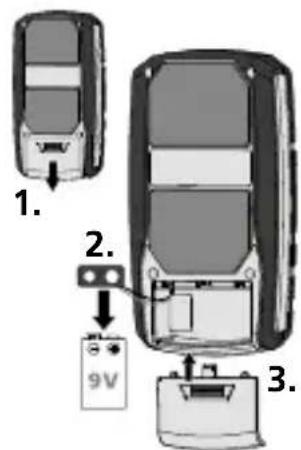

Instalación de la pila Abra el compartimiento de pilas del lado trasero del aparato y ponga una pila de 9V. Preste atención a la polaridad correcta.34

Curvas características de material El medidor dispone de cuatro líneas características de material para elegir. Antes de empezar a medir seleccione – pulsando para ello la tecla MODE – el material correspondiente. LED de indicación húmedo/seco Además de la indicación numérica de la humedad relativa del material en %, los LED de indicación ofrecen una valoración adicional de la humedad en función del material. Los LED cambian de izquierda a derecha al aumentar el contenido de humedad. Los 12 LED de indicación se dividen en 4 segmentos verdes (seco), 3 amarillos (húmedo) y 5 rojos (muy húmedo). Si el material está muy húmedo suena además una señal acústica. La clasicación de „seco“ signica que los materiales han alcanzado la humedad de compensación en una sala caldeada y por lo tanto son aptos en general para su transformación.

Screed solado de cemento CT-C30-F4 DIN EN 13813 Plaster revoque de yeso (revoque a máquina) según la norma DIN EN 13279-1 / espesor del revoque = 10 mm Soft- wood maderas de baja densidad: p. ej. abeto, pino, tilo, chopo, cedro, caoba Hard- wood maderas de alta densidad: p. ej. haya, roble, fresno, abedul Instrucciones sobre la aplicaciónMoistureFinder Compact

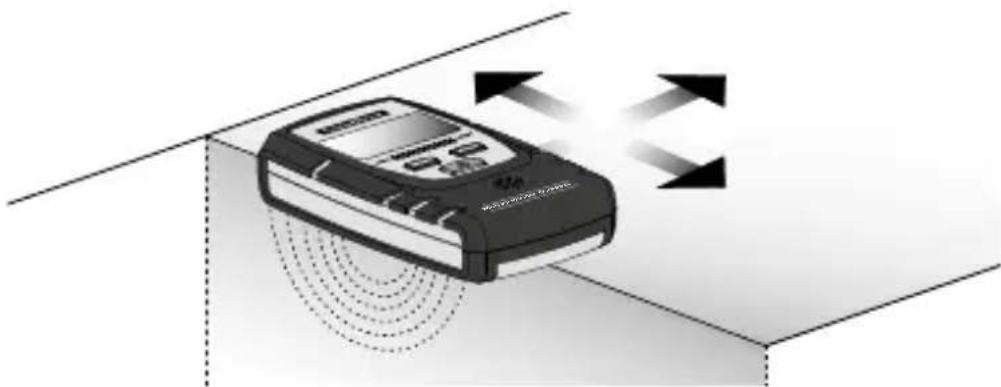

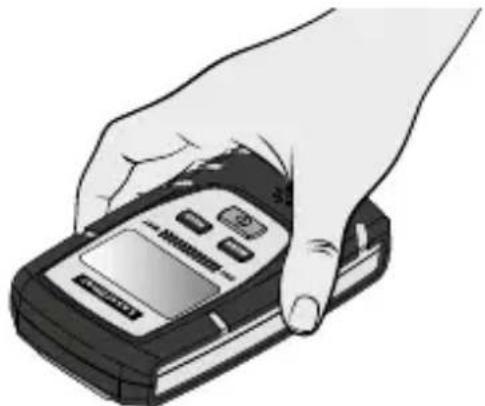

Por el modo de trabajo interno del aparato, la medición de la humedad en % y la indicación del contenido de humedad por medio del LED solo son posibles si el material es idéntico a las líneas características internas citadas. – Se debe observar que las supercies sensoras tengan buen contacto con el material, sin inclusiones de aire. – Con la presión se compensan las irregularidades de la supercie y las pequeñas partículas de polvo. – La supercie del material a medir tiene que estar limpia de polvo y suciedad. – Realizar siempre las mediciones puntuales con una presión de 2,5 kg. – Para comprobaciones rápidas, pasar el aparato por la supercie con una ligera presión. (¡Prestar atención a la presencia de puntas o objetos punzantes! ¡Peligro de lesión y deterioro de las almohadillas sensoras!) En el punto de máxima amplitud, medir de nuevo presionando con 2,5 kg. – Mantener una distancia mínima de 5 cm respecto a los objetos de metal. – Tubos de metal, líneas eléctricas y acero de armadura pueden falsicar los resultados de la medición. – Realizar las mediciones siempre en varios puntos Apoyar las almohadillas sen- soras completamente sobre el material a medir y presionar el aparato con una presión apro- ximada de 2,5 kg. CONSEJO: probar la fuerza de presión con una báscula Mantener el aparato inmóvil y presionar (ver imagen)36

La máxima precisión se consigue entre 6% … 30% de humedad de la madera. En maderas muy secas (< 6%) se puede constatar una distribución irregular de la humedad, si la madera está muy húmeda (> 30%) comienza una inundación de las bras. Valores orientativos para el uso de la madera en % de humedad relativa del material: – Uso en exteriores: 12% … 19% – Uso en salas sin calefacción: 12% … 16% – En salas con calefacción (12°C … 21°C): 9% … 13% – En salas con calefacción (> 21°C): 6% … 10% Ejemplo: 100% humedad de material a 1 kg de madera húmeda = 500 g de agua. Sólo se garantizan el funcionamiento y la seguridad de servicio, si se utiliza el instrumento de medición dentro de las condiciones climáticas indicadas y sólo para los nes para los que fue construido. La valoración de los resultados de medición y las medidas resultantes de ello quedan dentro de la responsabilidad del usuario, según el trabajo respectivo.

Revoque de yeso empapelado: el papel de la pared afecta de tal modo a la medición que el valor indicado no es correcto. Sin embargo, el valor puede ser utilizado para comparar ese punto de medición con otro. Lo mismo ocurre cuando el material de construcción está revestido con baldosas, linóleo, vinilo y madera. En determinados casos, el aparato puede medir a través de esos materiales, siempre que no contengan metal. El valor obtenido en esos casos debe ser considerado siempre como un valor relativo. Revoque de yeso: El modo para revoque de yeso está con- gurado para un espesor de 10 mm, aplicado sobre hormigón, arenisca calcárea o hormigón celular. Sobre otro tipo de construcciones debe realizarse una comprobación previa. Madera: La profundidad de medición es de máximo 30 mm para la madera, pero puede variar por las distintas densidades de las maderas. Las mediciones sobre planchas de madera nas deberán ser realizadas, si es posible, sobre las planchas apiladas, pues de lo contrario se muestra un valor demasiado pequeño. En las mediciones de maderas ya instaladas o integradas en una construcción participan diversos materiales debido a la construcción y al tratamiento químico (p. ej. pintura). Por eso deberá considerarse los valores medidos como valores relativos.MoistureFinder Compact

Sujeto a modicaciones técnicas. 25W14 Disposiciones de la EU y GB y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE y GB. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: https://packd.li/ll/apr/in Datos técnicos Magnitud Humedad del material (capacitivo) Modo Madera (2 grupos) Materiales de construcción (2 materiales) Rango de medición madera Madera blanda: 6,7% … 51,4% Madera dura: 3,8% … 31,6% Precisión (absoluta) madera ± 2% Resolución madera 0,1% Rango de medición materiales de construcción Solado de cemento: 0% … 5% Revoque de yeso: 0% … 23,5% Precisión (absoluta) materiales de construcción ± 0,2% Resolución materiales de construcción 0,1% Alimentación 1 pila 9V 6LR61 (bloque de 9V) Duración aprox. 35 h Parada automática a los 3 minutos Condiciones de trabajo 0°C … 40°C, humedad del aire máx. 85% rH, no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero) Condiciones de almacén -10°C … 60°C, humedad del aire máx. 85% rH, no condensante Dimensiones (An x Al x F) 81 x 154 x 36 mm Peso 226 g (pilas incluida)38
