| Produkttyp | Kapazitiver Hygrometer für Materialien |
| Marke | Laserliner |
| Modell | MoistureFinder Compact |
| Abmessungen (L x B x H) | 81 x 154 x 36 mm |
| Gewicht | 226 g (mit Batterie) |
| Stromversorgung | 1 Batterie 9V (6LR61) |
| Betriebsdauer | Ca. 35 Stunden |
| Automatische Abschaltung | Nach 3 Minuten |
| Messbereich Weichholz | 6,7 % - 51,4 % |
| Messbereich Hartholz | 3,8 % - 31,6 % |
| Messbereich Zementestrich | 0 % - 5 % |
| Messbereich Gipsputz | 0 % - 23,5 % |
| Genauigkeit Holz | ± 2 % |
| Genauigkeit Materialien | ± 0,2 % |
| Auflösung | 0,1 % |
| Hauptfunktionen | Kapazitive Messung, 4 Kennlinien, LED-Anzeige, HOLD-Funktion, Tonsignal |
| LED-Anzeige | 12 Balken: grün (trocken), gelb (feucht), rot (nass) |
| Arbeitsbedingungen | 0 °C bis 40 °C, max. rel. Luftfeuchte 85 % |
| Lagerbedingungen | -10 °C bis 60 °C, max. rel. Luftfeuchte 85 % |
| Pflege | Mit einem leicht feuchten Tuch reinigen, ohne Lösungsmittel |
| Lagerung | Trockener und sauberer Ort, bei längerer Lagerung Batterie entfernen |
| Kalibrierung | Jährlich empfohlen |
| Sicherheit | Nicht modifizieren, außerhalb der Reichweite von Kindern aufbewahren |
Häufig gestellte Fragen - MoistureFinder Compact Laserliner
Benutzerfragen zu MoistureFinder Compact Laserliner
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Messgeräte kostenlos im PDF-Format! Finden Sie Ihr Handbuch MoistureFinder Compact - Laserliner und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MoistureFinder Compact von der Marke Laserliner.
BEDIENUNGSANLEITUNG MoistureFinder Compact Laserliner

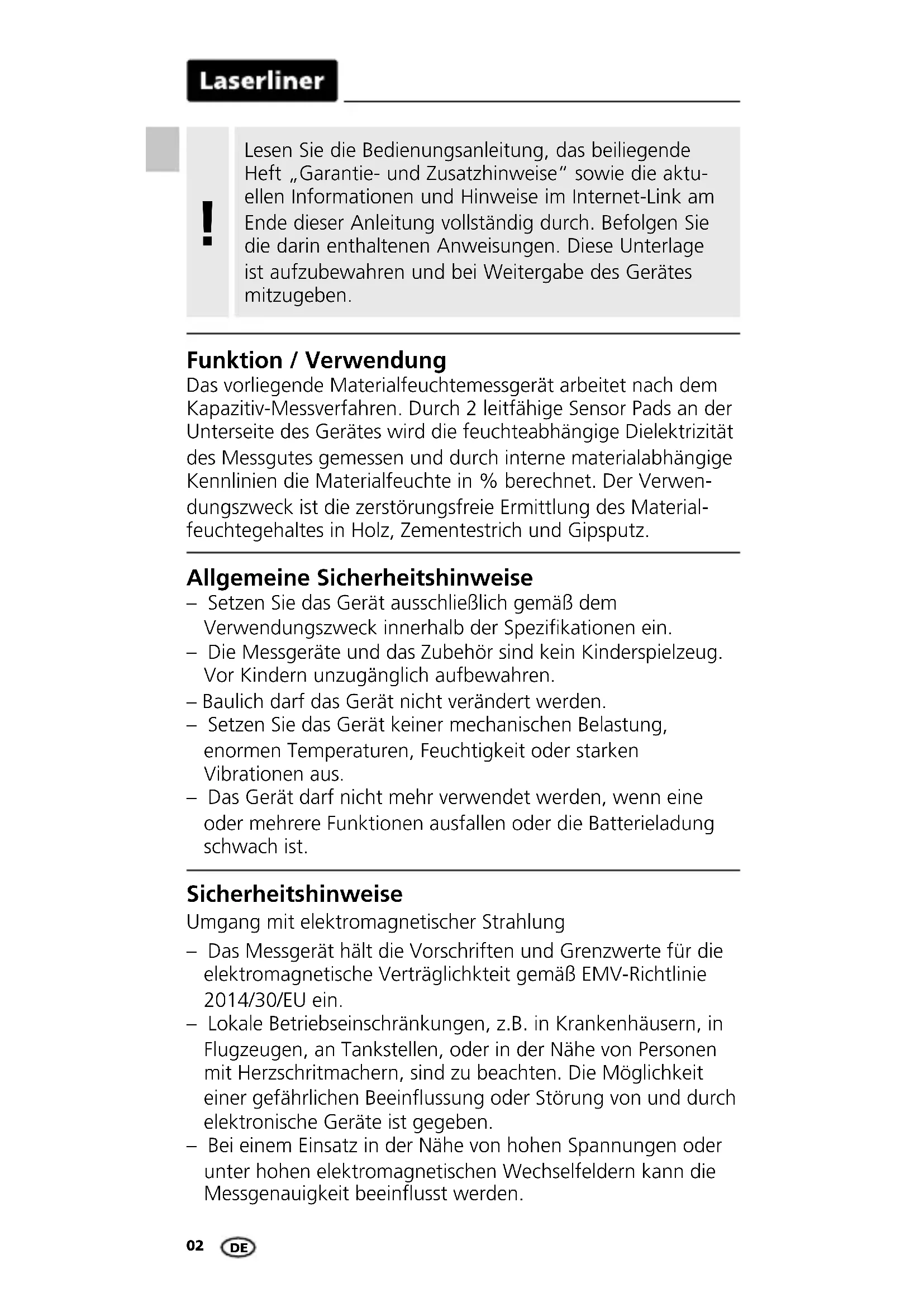

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.
Funktion / Verwendung
Das vorliegende Materialfeuchtemessgerät arbeitet nach dem Kapazitiv-Messverfahren. Durch 2 leitfähige Sensor Pads an der Unterseite des Gerätes wird die feuchteabhängige Dielektrizität des Messgutes gemessen und durch interne materialabhängige Kennlinien die Materialfeuchte in % berechnet. Der Verwendungszweck ist die zerstörungsfreie Ermittlung des Materialfeuchtegehaltes in Holz, Zementestrich und Gipsputz.
Allgemeine Sicherheitshinweise
- Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
- Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden. - Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
- Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
- Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
- Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
- Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

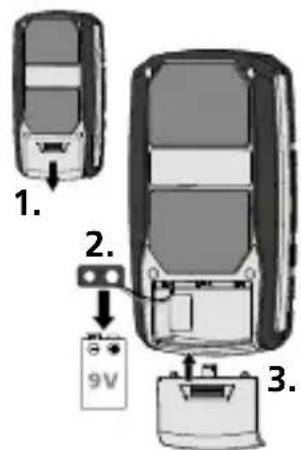

1 Einsetzen der Batterie
Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie eine 9V Batterie ein. Dabei auf korrekte Polarität achten.


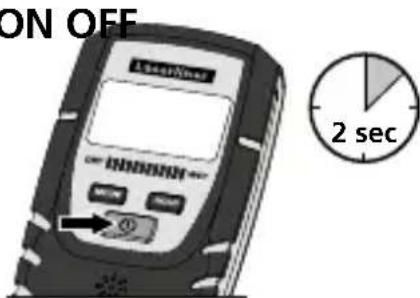

2 ON OFF
HOLD
Hold-Symbol blinkt bis der Wert stabil ist
2 Material einstellen / umschalten
3 Aktuellen Messwert halten
4 Ausgewählte Materialkennlinie
5 Batterieladung
6 Aktueller Messwert wird gehalten
7 Messwertanzeige in % relative Material-feuchte
8 Sensor Pads
LED-Anzeige
12 stellige LED:
0...4 LED's
grün = trocken
5...7 LED's
gelb = feucht
8...12 LED's
rot = nass
3 Materialkennlinien
Das Messgerät verfügt über 4 auswählbare Materialkennlinien. Wählen Sie vor Beginn der Messung – durch Drücken der MODE-Taste – das entsprechende Material aus.
| Plaster | Gipsputz (Maschinenputz) nach DIN EN 13279-1 / Putzdicke = 10 mm |
| Soft-wood | Hölzer mit geringer Dichte: z.B. Fichte, Kiefer, Linde, Pappel, Zeder, Mahagoni |
| Hard-wood | Hölzer mit höherer Dichte: z.B. Buche, Eiche, Esche, Birke |
4 Nass/Trocken LED-Anzeige
Neben der numerischen Messwertanzeige in % relative Materialfeuchte, bietet die LED-Anzeige eine zusätzliche materialabhängige Auswertung der Feuchte. Mit zunehmendem Feuchtegehalt verändert sich die LED-Anzeige von links nach rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe (feucht) und 5 rote (nass) Segmente. Bei nassem Material ertönt zusätzlich ein akustisches Signal.
!
Die Einstufung „trocken“ bedeutet, dass die Materialien in einem beheizten Raum die Ausgleichsfeuchte erreicht haben und somit in der Regel für die weitere Verarbeitung geeignet sind.
5 Anwendungshinweise

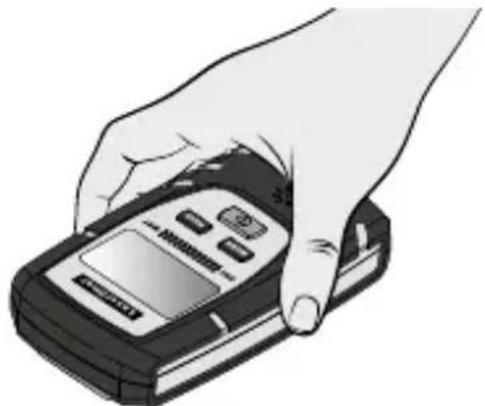

Die Sensor Pads vollständig auf das Messgut auflegen und das Gerät mit ca. 2,5 kg Druck auf die Messfläche drücken. TIPP: Anpressdruck mit einer Waage testen
Das Messgerät immer gleich halten und andrücken (siehe Abbildung)
- Es ist darauf zu achten, dass die Sensor Pads einen guten Kontakt zum Material ohne Lufteinschlüsse erhalten.
– Durch den Anpressdruck werden Unebenheiten der Oberfläche, sowie kleine Staubpartikel ausgeglichen.
– Oberfläche des Messguts sollte frei von Staub und Schmutz sein. - Immer punktuelle Messungen mit einem Anpressdruck von 2,5 kg durchführen

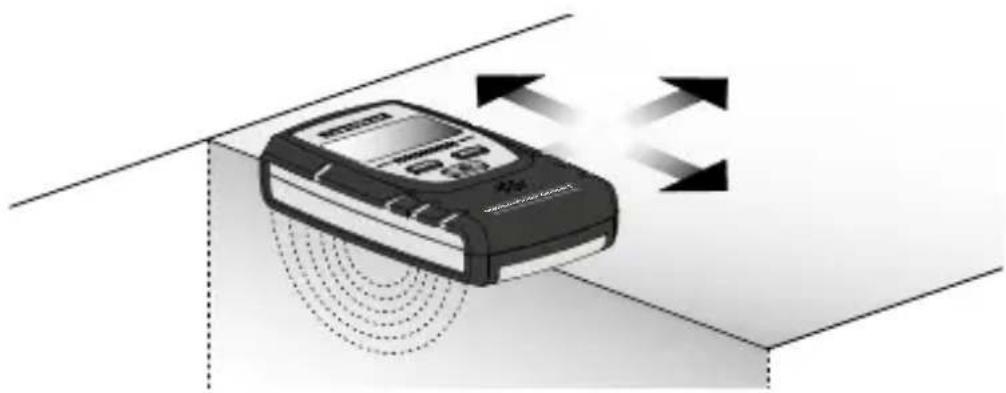

- Bei schnellen Überprüfungen das Gerät mit einem leichten Druck über die Oberfläche führen. (Auf Nägel und spitze Gegenstände achten! Gefahr von Verletzungen und Beschädigung der Sensor Pads!) Am höchsten Ausschlag erneut mit 2,5 kg Anpressdruck messen.
- Mindestabstand von 5 cm zu Metallgegenständen einhalten
- Metallrohre, elektrische Leitungen und Bewehrungsstahl können Messergebnisse verfälschen.
– Messungen immer an mehreren Messpunkten durchführen
Aufgrund der internen Arbeitsweise des Gerätes kann die Materialfeuchtemessung in %, sowie die Auswertung des Feuchtegehaltes über die LED-Anzeige nur ermittelt werden, wenn das Material identisch zu den erwähnten internen Materialkennlinien ist.
Laserliner
Gipsputz mit Tapete: Die Tapete beeinflusst die Messung so sehr, dass der angezeigte Wert nicht korrekt ist. Jedoch kann der Wert genutzt werden, um diesen Messpunkt mit einem anderen Messpunkt zu vergleichen.
Genauso verhält es sich bei Fliesen, Linolium, Vinyl und Holz, die als Verkleidung von Baustoffen dienen.
Das Messgerät kann in bestimmten Fällen durch diese Materialien messen, solange kein Metall enthalten ist. Der Messwert ist aber in jedem Fall relativ anzusehen.
Gipsputz: Der Gipsputz-Mode ist auf 10 mm Putzstärke ausgelegt, der auf Beton, Kalksandstein oder Porenbeton aufgetragen ist. Andere Mauerwerke müssen vorher geprüft werden.
Holz: Die Messtiefe bei Holz beträgt max. 30 mm, variiert jedoch durch die unterschiedlichen Dichten der Holzarten. Bei Messungen an dünnen Holzplatten sollten diese nach Möglichkeit gestapelt werden, da sonst ein zu kleiner Wert angezeigt wird. Bei Messungen an festinstallierten bzw. verbauten Hölzern sind aufbaubedingt und durch chemische Behandlung (z.B. Farbe) unterschiedliche Materialien an der Messung beteiligt. Somit sollten die Messwerte nur relativ gesehen werden.
Die höchste Genauigkeit wird zwischen 6% ... 30% Holzfeuchte erreicht. Bei sehr trockenem Holz (< 6%) ist eine unregelmäßige Feuchteverteilung festzustellen, bei sehr nassem Holz (> 30%) beginnt eine Überschwemmung der Holzfasern.
Richtwerte für die Verwendung von Holz in % relative Materialfeuchte:
- Verwendung im Außenbereich: 12% ... 19%
- Verwendung in nicht beheizten Räumen: 12% ... 16%
100% Materialfeuchte bei 1 kg nassem Holz = 500g Wasser.
!
Die Funktion und die Betriebssicherheit ist nur dann gewährl eistet, wenn das Messgerät im Rahmen der angegebenen klimatischen Bedingungen betrieben wird und nur für die Zwecke eingesetzt wird, für die es konstruiert wurde. Die Beurteilung der Messergebnisse und die daraus resultierenden Maßnahmen liegen in der Verantwortung des Anwenders, je nach der jeweiligen Arbeitsaufgabe.
Technische Daten
| Messgröße Materialfeuchte (kapazitiv) | |
| Modus | Holz (2 Gruppen)Baustoffe (2 Materialien) |
| Messbereich Holz | Weichholz: 6,7% ... 51,4%Hartholz: 3,8% ... 31,6% |
| Genauigkeit(absolut) Holz | ± 2% |
| Auflösung Holz 0,1% | |
| MessbereichBaustoffe | Zementestrich: 0% ... 5%Gipsputz: 0% ... 23,5% |
| Genauigkeit(absolut) Baustoffe | ± 0,2% |
| Auflösung Baustoffe 0,1% | |
| Stromversorgung 1 x 9V 6LR61 (9-V-Block) | |
| Betriebsdauer ca. 35 Std. | |
| AutomatischeAbschaltung | nach 3 Minuten |
| Arbeitsbedingungen | 0°C ... 40°C, Luftfeuchtigkeitmax. 85% rH, nicht kondensierend,Arbeitshöhe max. 2000 m überNN (Normalnull) |
| Lagerbedingungen | -10°C ... 60°C, Luftfeuchtigkeitmax. 85% rH, nicht kondensierend |
| Abmessungen(B x H x T) | 81 x 154 x 36 mm |
| Gewicht 226 g (inkl. Batterie) | |
Technische Änderungen vorbehalten. 25W14
EU und UK-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien
Warenverkehr innerhalb der EU und UK.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte
getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
