Tipo de produto	Telêmetro laser compacto
Marca	Laserliner
Modelo	DistanceMaster Home
Faixa de medição (interior)	0,2 m - 25 m
Precisão típica	± 3 mm / 10 m
Classe laser	2
Potência laser	< 1 mW
Comprimento de onda laser	650 nm
Alimentação	2 pilhas AAA 1,5 V
Dimensões (C x A x P)	48 x 112 x 24 mm
Peso (pilhas incluídas)	106 g
Desligamento automático	Laser: 28 s, Aparelho: 3 min
Temperatura de trabalho	-10 °C a 40 °C
Temperatura de armazenamento	-20 °C a 70 °C
Funções de medição	Comprimento, área, volume, adição/subtração, Pitágoras 1 e 2, medição contínua mín./máx., medição de referência
Unidades de medida	m, ft, pol, _' _"
Tela	Display LCD com retroiluminação, gráfico de barras para qualidade do sinal
Memória	Sim (consulta dos últimos valores)
Manutenção e limpeza	Limpe com um pano macio e seco. Não deixe entrar água no gabinete.
Segurança	Não olhe para o feixe laser. Mantenha fora do alcance das crianças. Não direcione para pessoas.
Códigos de erro	Err101: pilhas a substituir; Err104: erro de cálculo; Err152: temperatura >40°C; Err154: temperatura <0°C; Err155: sinal muito fraco; Err156: sinal muito forte; Err157: medição errada / fundo muito claro; Err160: movimento muito rápido.
Referência	080.949A
Conteúdo da caixa	Aparelho, pilhas, manual de instruções, cartão de garantia

Perguntas frequentes - DistanceMaster Home Laserliner

Como trocar as pilhas do DistanceMaster Home?

Abra o compartimento de pilhas localizado na parte traseira do aparelho. Insira duas pilhas AAA de 1,5 V respeitando a polaridade indicada. Feche a tampa. Se o display mostrar Err101, as pilhas devem ser substituídas.

O que fazer se o aparelho não exibir nenhuma medição?

Verifique se as pilhas estão instaladas corretamente e suficientemente carregadas. Certifique-se de que a superfície alvo é suficientemente refletora (lisa e clara). Evite medições através de vidro ou sob luz solar intensa. Se o problema persistir, consulte os códigos de erro.

Como alterar a unidade de medida (metro, pé, polegada)?

Pressione brevemente o botão de iluminação/unidade (símbolo sol) para alternar entre m, ft, pol ou _' _". A unidade muda a cada pressão.

Como medir uma área com o DistanceMaster Home?

Ligue o aparelho e pressione várias vezes o botão de função até exibir o símbolo de área (quadrado). Aponte o laser para o primeiro lado e pressione DIST para medir o comprimento. Em seguida, aponte para o segundo lado e pressione DIST novamente. A tela exibirá a área calculada.

Como usar a função Pitágoras?

Selecione o modo Pitágoras 1 ou 2 pressionando o botão de função. Para Pitágoras 1, meça duas distâncias (hipotenusa e cateto); o aparelho calcula a altura. Para Pitágoras 2, meça três distâncias (com a função mín./máx. automática para a segunda medição). Siga os diagramas no manual.

O que significam os códigos de erro Err152 e Err154?

Err152 indica temperatura ambiente muito alta (>40°C). Deixe o aparelho esfriar. Err154 indica temperatura muito baixa (<0°C). Aqueça o aparelho gradualmente. Em ambos os casos, a medição pode ser perturbada.

Como limpar o telêmetro laser?

Use um pano macio e seco para limpar o gabinete e a janela laser. Não use produtos químicos ou abrasivos. Certifique-se de que nenhuma água entre no interior do aparelho.

Pode-se usar o DistanceMaster Home ao ar livre?

O uso ao ar livre é limitado. Evite luz solar intensa, chuva, neblina ou neve que podem distorcer as medições. O alcance e a precisão são reduzidos ao ar livre.

Como fazer uma medição contínua (mín./máx.)?

Mantenha pressionado o botão de medição por 3 segundos e solte. O aparelho inicia uma medição contínua. Mova o laser ao longo da área a medir; a tela exibe o valor máximo (máx), mínimo (mín) e atual. Pressione DIST para finalizar.

O que fazer se o aparelho não ligar?

Verifique se as pilhas estão inseridas com a polaridade correta e se não estão descarregadas. Substitua-as se necessário. Se o aparelho ainda não ligar, contate o serviço pós-venda.

MANUAL DE UTILIZADOR DistanceMaster Home Laserliner

Cálculo de superficies:


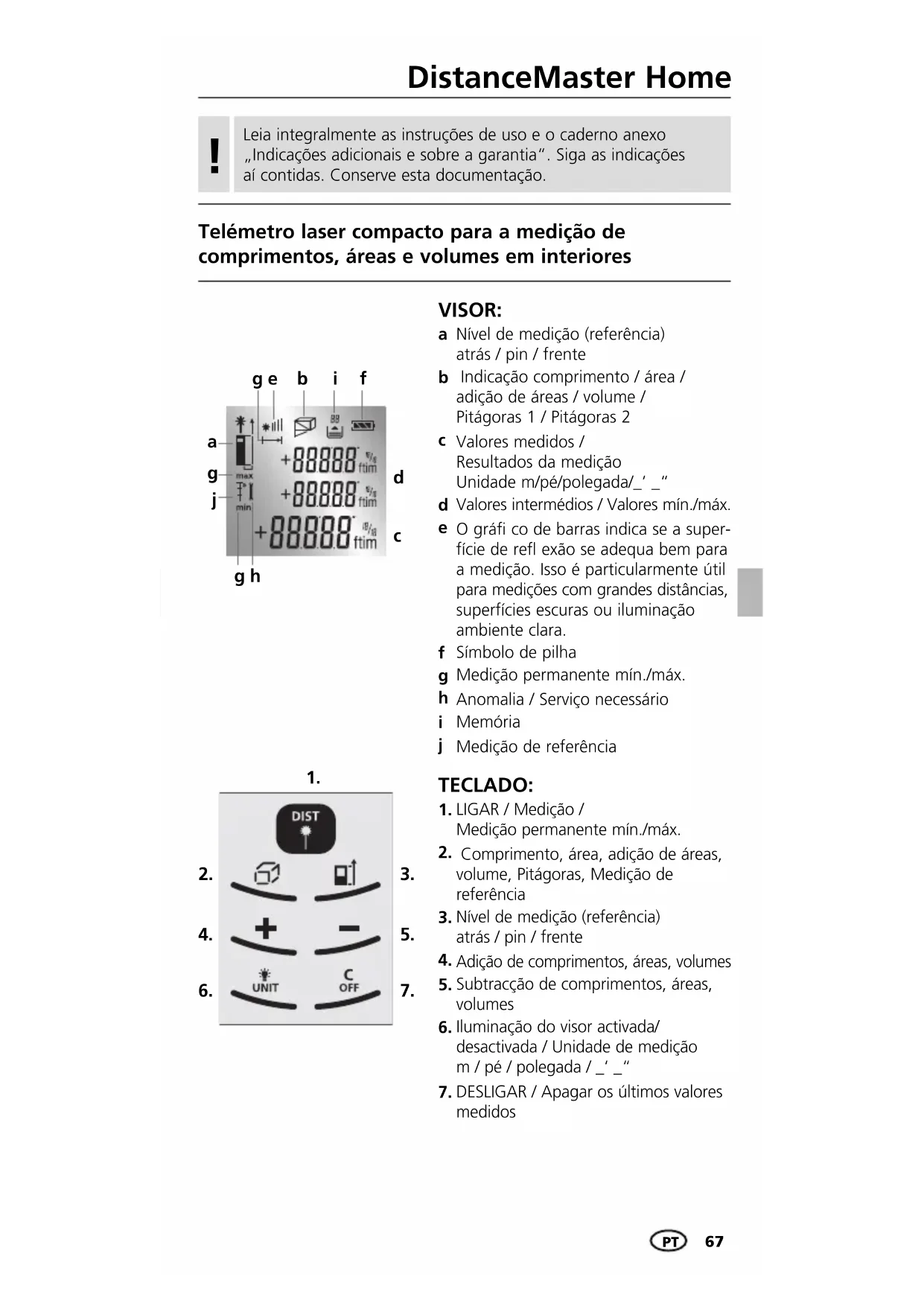

DistanceMaster Home

Leia integralmente as instruções de uso e o caderno anexo „Indicações adicionais e sobre a garantia“. Siga as indicações aí contidas. Conserve esta documentação.

Telémetro laser compacto para a medição de comprimentos, áreas e volumes em interiores

g e b i f a g max j min +88000 ftim +88000 ftim +88000 ftim d c

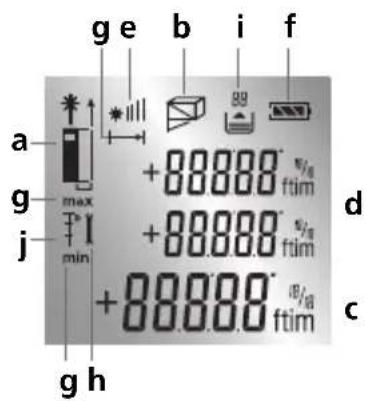

VISOR:

a Nível de medição (referência) atrás / pin / frente
b Indicação comprimento / área / adição de áreas / volume / Pitágoras 1 / Pitágoras 2
c Valores medidos / Resultados da medição Unidade m/pé/polegada/_' _"
d Valores intermédios / Valores mín./máx.
e O gráfico de barras indica se a superfície de refl exão se adequa bem para a medição. Isso é particularmente útil para medições com grandes distâncias, superfícies escuras ou iluminação ambiente clara.
f Símbolo de pilha
g Medição permanente mín./máx.
h Anomalia / Serviço necessário
i Memória
j Medição de referência

1. DIST 2. + - UNIT C OFF 4. 6.

3.

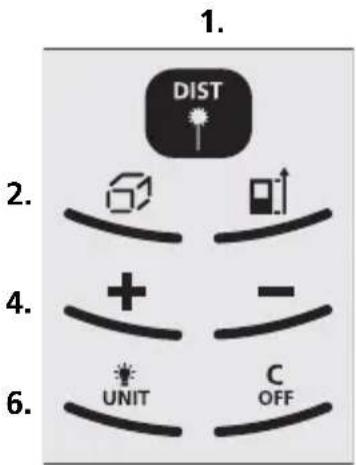

TECLADO:

1. LIGAR / Medição / Medição permanente mín./máx.
2. Comprimento, área, adição de áreas, volume, Pitágoras, Medição de referência
3. Nível de medição (referência) atrás / pin / frente
4. Adição de comprimentos, áreas, volumes
5. Subtracção de comprimentos, áreas, volumes
6. Iluminação do visor activada/ desactivada / Unidade de medição m / pé / polegada / _' _"
7. DESLIGAR / Apagar os últimos valores medidos

Não olhar directamente para o raio! Manter o laser fora do alcance das crianças! Não orientar o aparelho para as pessoas.

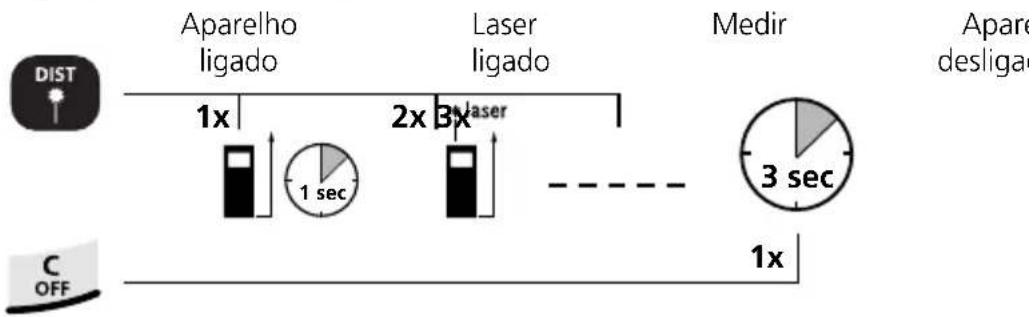

Ligar, medir e desligar:

Mudar a unidade de medição: m / pé / polegada / _ ' _ "UNIT 3 sec

Apagar o último valor medido:COFF

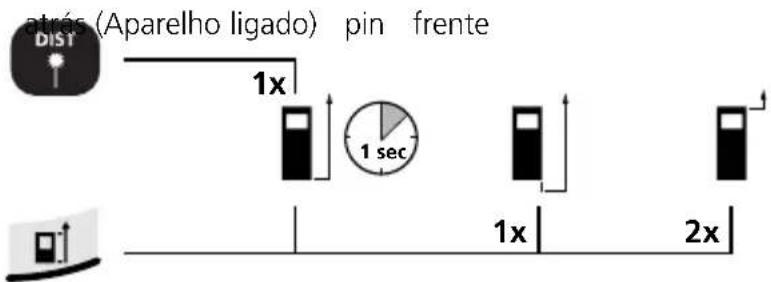

Mudar o nível de medição (referência):

atres (Aparelho ligado) pin frente 1x 1 sec 1x 2x

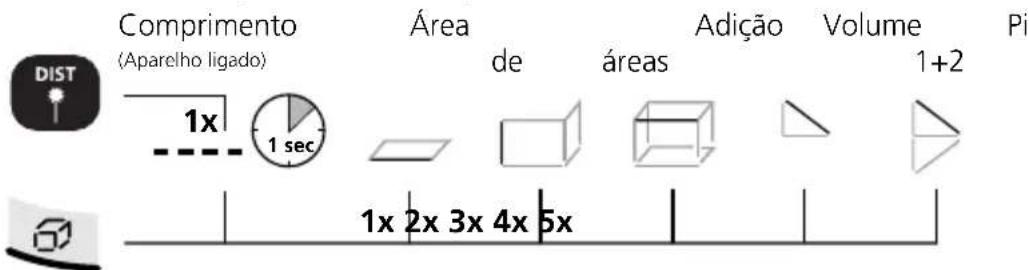

Mudar as funções de medição:

Comprimento (Aparelho ligado) 1x 1 sec Área de áreas Adição Volume 1+2 Pi 1x 2x 3x 4x 5x

DistanceMaster Home

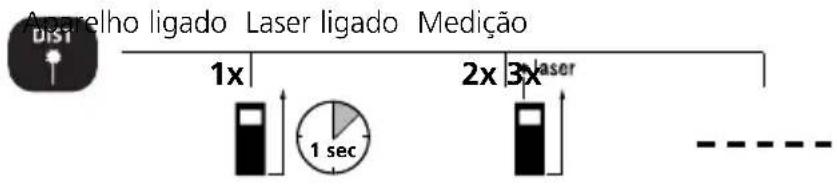

Medição de comprimentos:

Acrelho ligado Laser ligado Medição Dist 1x 2x 3x laser 1 sec - - - - -

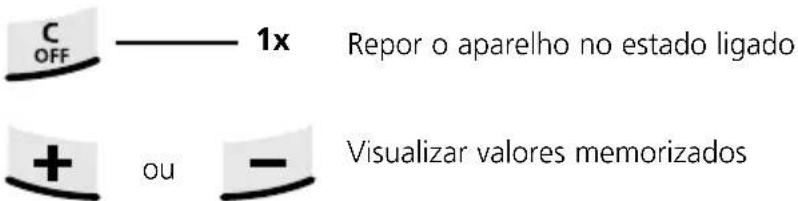

Função de memória:

C OFF ——— 1x Repor o aparelho no estado ligado + ou - Visualizar valores memorizados

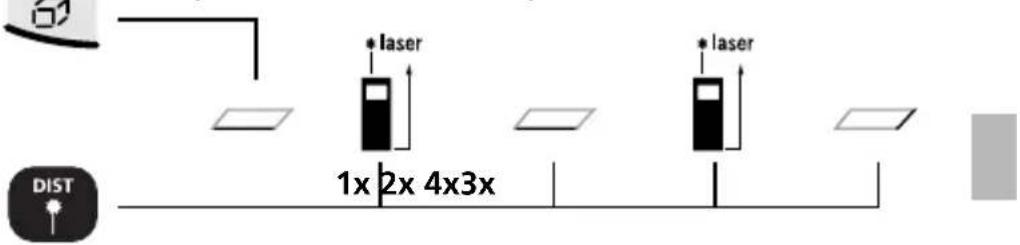

Medição de áreas:

Área Laser ligado 1. medição Laser ligado 2. medição

1x 2x 4x3x * laser * laser DIST

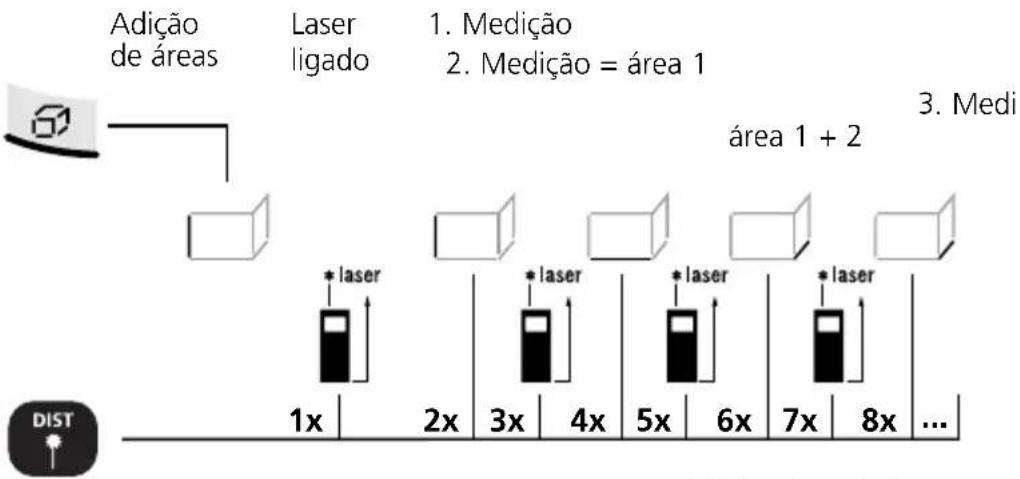

Adição de áreas:

Adição de mais áreas: Laser ligado / ... Medição = área 1 + área 2 + área 3 + ...

!

Aqui são adicionadas áreas de paredes relacionadas. Para a adição das áreas, a partir da 3.ª medição já só é preciso calcular a medida de comprimento. Como medida de altura é sempre usado o valor da 1.ª medição.

Medição de volumes:

Volume 1. medição 2. medição 3. medição

*laser 1x 2x 6x4x *laser 3x 5x *laser DIST

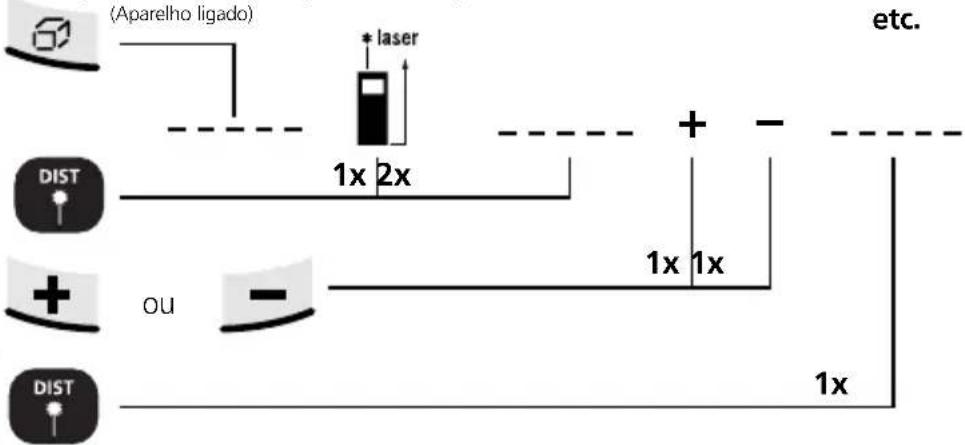

Adição e subtracção de comprimentos:

Comprimento Laser ligado 1. comprimento +/-

Resultado


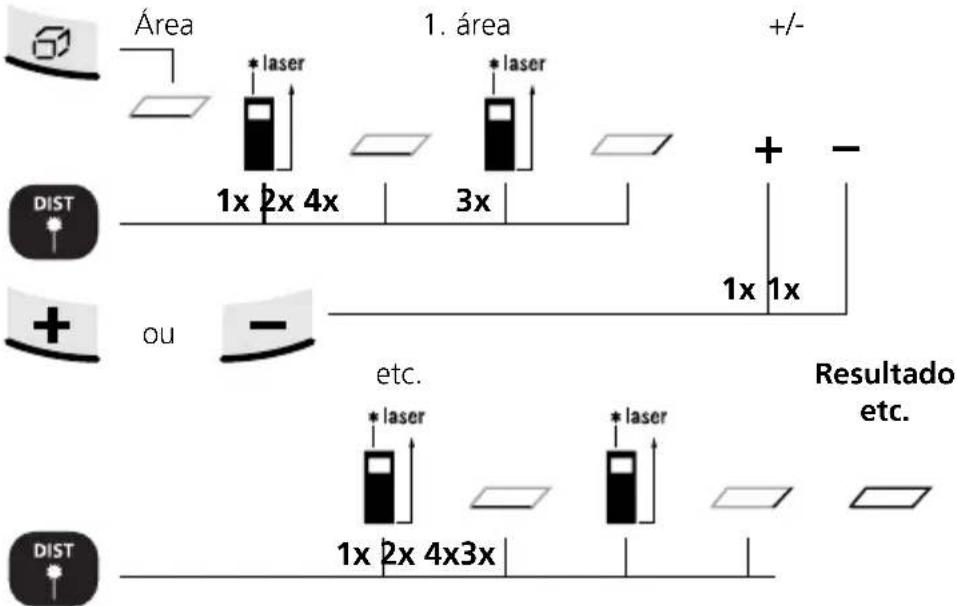

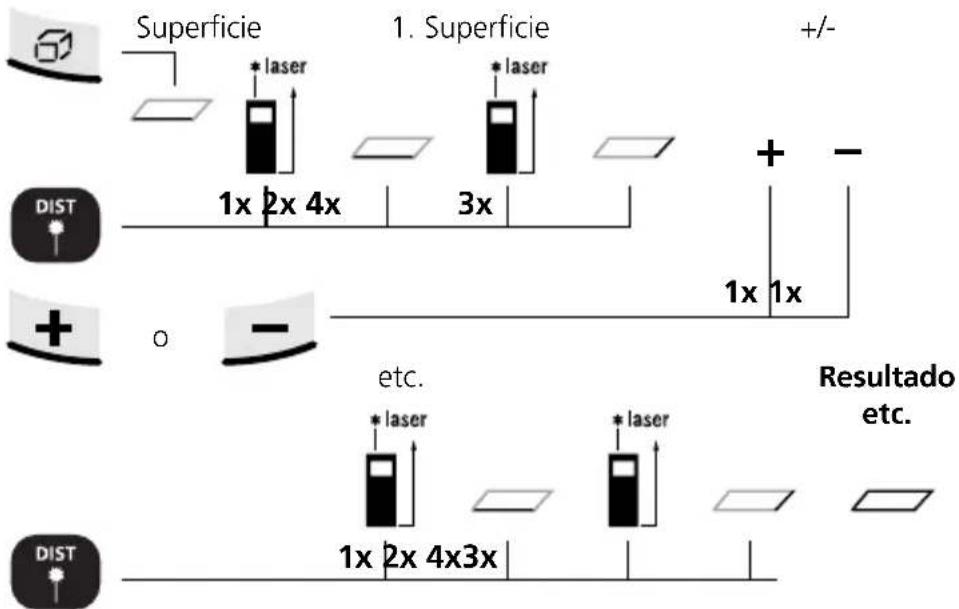

Cálculo de áreas:

Área * laser 1. área +/- 1x 2x 4x 3x + - DIST out - etc. 1x 2x 4x3x * laser * laser Resultado etc. DIST

DistanceMaster Home

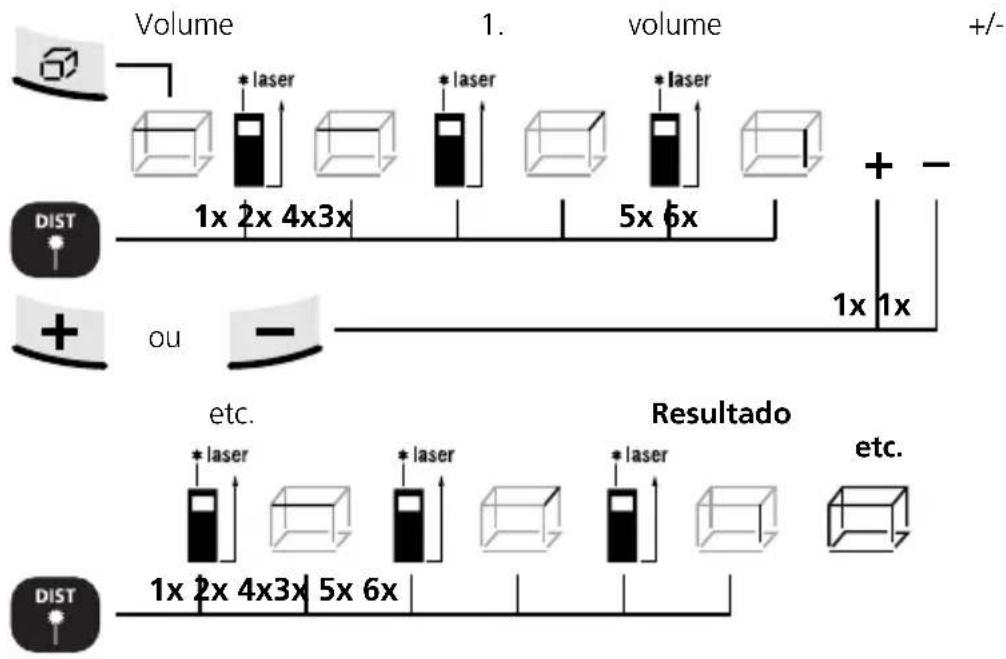

Cálculo de volumes:


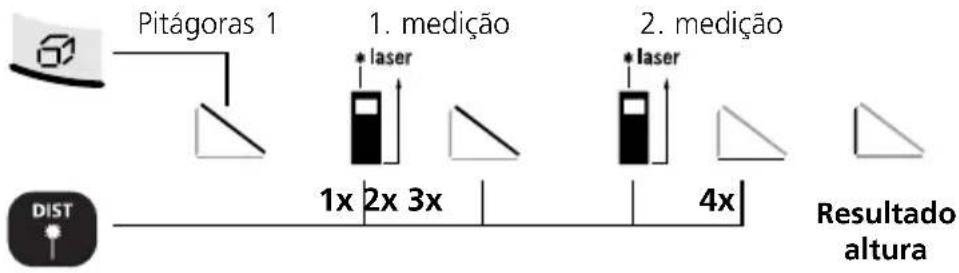

Função de Pitágoras 1:


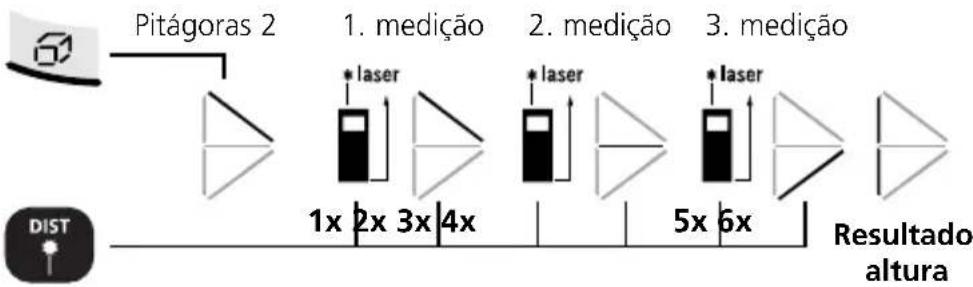

Função de Pitágoras 2:

A 2.ª medição é realizada com a função automática mín./máx.

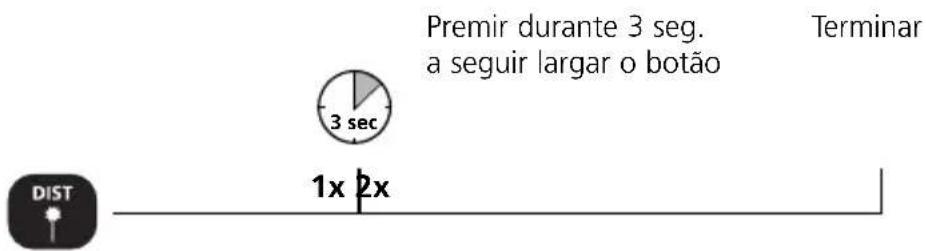

Medição permanente mín./máx.:

Premir durante 3 seg. a seguir largar o botão Terminar 3 sec 1x 2x DIST

O visor LC mostra o valor maior (máx.), o valor mais pequeno (mín.) e o valor actual.

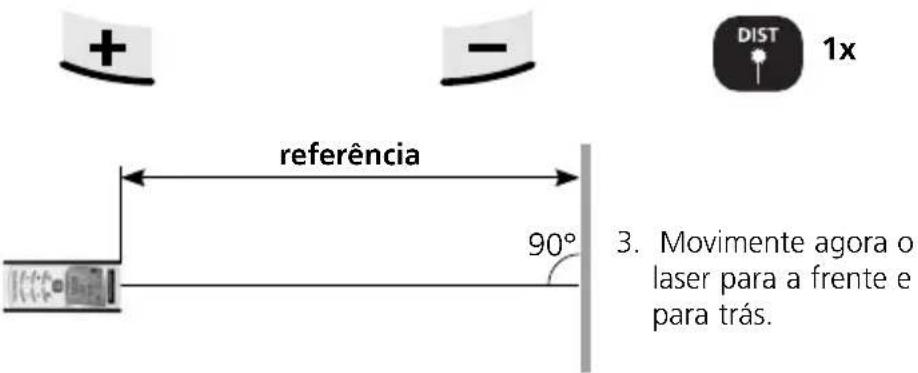

Medição de referência:

Comprimento de referência

to de referência amento de referência a

Ajustar o comprimento de referência

1a. Selecção da posição 1b. Ajuste do 2. Definir o valor das dezenas número de referência

referência 90° 3. Movimente agora o laser para a frente e para trás.

1. Apito rápido: o valor medido está dentro do valor de referência de ± 1 mm.

Apito lento: o valor de referência ainda não foi alcançado.

DIST Terminar 1x

Indicações importantes

• O laser indica o ponto de medição até ao qual é efectuada a medição. No feixe laser não pode haver interferências de objectos.
• Ao efectuar a medição, o aparelho compensa temperaturas ambiente diferentes. Por isso, considere um período breve de adaptação se mudar de sítios com grandes diferenças de temperatura.
• O aparelho só pode ser usado no exterior com limitações e não pode ser usado com radiação solar forte.
• Em medições ao ar livre, a chuva, a névoa e a neve podem influenciar ou falsificar os resultados da medição.
• Se houver condições desfavoráveis, como p. ex. superfícies com más características reflectoras, a divergência máx. pode ser superior a 3 mm.
• Alcatifas, estofos ou cortinas não reflectem idealmente o laser. Utilize superfície lisas.
• Nas medições através de vidro (vidros de janelas) os resultados de medição podem ser falsificados.
• Uma função de poupança de energia desliga automaticamente o aparelho.
• Limpar com um pano macio. Não pode penetrar água na caixa.

Dados Técnicos (Sujeito a alterações técnicas)

Margem de medição interior 0,2	m - 25 m
Exactidão (usual)* ± 3 mm / 10 m
Laser classe 2 < 1 mW
Comprimento de onda laser 650 nm
Abastecimento de corrente 2 x pilha AAA 1,5 V
Dimensões (L x A x P) 48 x 112 x	24 mm
Peso (incl. pilha) 106 g
Desconexão automática 28 seg.	laser / 3 min. aparelho
Temperatura de trabalho -10°C	-40°C
Temperatura de armazenamento	-20°C – 70°C
Número de artigo 080.949A

* até 10 m de distância de medição com superfície alvo bem reflectora e temperatura ambiente. No caso de superfícies alvo mal reflectoras, a divergência de medição pode aumentar +/- 0,2 mm/m.

Código de erro:

Err154: A temperatura é demasiado baixa: < 0°C

Err155: Sinal recebido demasiado fraco

Err156: Sinal recebido demasiado forte

Err157: Medição errada ou fundo demasiado claro

Err160: Movimento demasiado rápido do aparelho de medição

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho eléctrico e tem de ser recolhido e eliminado separadamente, conforme a Directiva europeia sobre aparelhos eléctricos e electrónicos usados.

Mais instruções de segurança e indicações adicionais em: www.laserliner.com/info

!
