Produkttyp	Elektronische digitale Wasserwaage
Marke	Laserliner
Modell	DigiLevel Plus
Verfügbare Längen	240 mm, 400 mm, 600 mm
Abmessungen (L x H x T) 240 mm	240 x 66 x 30 mm
Abmessungen (L x H x T) 400 mm	400 x 66 x 30 mm
Abmessungen (L x H x T) 600 mm	600 x 66 x 30 mm
Gewicht (inkl. Batterien) 240 mm	315 g
Gewicht (inkl. Batterien) 400 mm	495 g
Gewicht (inkl. Batterien) 600 mm	675 g
Stromversorgung	2 Batterien 1,5 V Typ AAA/LR03
Elektronische Messgenauigkeit	±0,1° von 0° bis 1° und von 89° bis 90°; ±0,2° von 1° bis 89°
Anzeigegenauigkeit	1 Dezimalstelle
Genauigkeit der Libellen	±1 mm/m
Hauptfunktionen	360°-Winkelmessung, Neigungsspeicher, HOLD-Funktion, Kalibrierung, Tonsignal, Hintergrundbeleuchtung, Temperaturanzeige
Maßeinheiten	Grad (°), Prozent (%), mm/m
Automatische Abschaltung	Nach 3 Minuten Inaktivität
Integrierte Magnete	Ja
Horizontale und vertikale Libelle	Ja
Arbeitstemperaturbereich	0 bis 50 °C, 80 % RF ohne Kondensation
Lagertemperaturbereich	-20 bis 70 °C, 80 % RF ohne Kondensation
Maximale Arbeitshöhe	2.000 m über dem Meeresspiegel
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen; keine aggressiven Reinigungsmittel verwenden; bei längerer Lagerung Batterien entfernen
Sicherheit	Starke Magnetfelder: Mindestens 30 cm Abstand zu Implantaten und empfindlichen Geräten halten
Reparierbarkeit	Konstruktion nicht verändern; Batterien nach Bedarf ersetzen
Allgemeine Informationen	Konform mit EMV-Richtlinie 2014/30/EU; Entsorgung gemäß WEEE-Richtlinie

Häufig gestellte Fragen - DigiLevel Plus Laserliner

Wie schalte ich den DigiLevel Plus ein und aus?

Drücken Sie die EIN/AUS-Taste (4) um das Gerät ein- oder auszuschalten. Die automatische Abschaltung nach 3 Minuten Inaktivität schont die Batterien.

Wie ändere ich die Maßeinheit?

Drücken Sie die Taste (1) um zwischen Grad (°), Prozent (%) und mm/m umzuschalten.

Wie führe ich eine Kalibrierung durch?

Legen Sie das Gerät auf eine ebene Fläche, schalten Sie es ein und halten Sie die REF-Taste (2) gedrückt, bis CAL 1 blinkt. Ein Tonsignal ertönt, dann erscheint CAL 2. Drehen Sie das Gerät um 180° und platzieren Sie es exakt an derselben Stelle, drücken Sie dann erneut REF, bis CAL 2 blinkt. Ein Tonsignal schließt die Kalibrierung ab.

Wie verwende ich die Winkelreferenzfunktion?

Positionieren Sie das Gerät im gewünschten Winkel und drücken Sie die REF-Taste (2). Die Anzeige wechselt auf 0,0° und 'REF' blinkt. Der Winkel wird gespeichert. Sie können diesen Winkel auf andere Objekte übertragen. Zum Deaktivieren drücken Sie erneut REF.

Wie fixiere ich eine Messung mit der HOLD-Funktion?

Drücken Sie die HOLD-Taste (5) um den aktuellen Wert auf dem Display zu halten.

Wie aktiviere oder deaktiviere ich das Tonsignal?

Drücken Sie die Taste (6) um den Signalgeber ein- oder auszuschalten. Ein Signal ertönt bei den Winkeln 0°, 45°, 90° oder beim geänderten Referenzwert.

Wie schalte ich die Hintergrundbeleuchtung ein?

Halten Sie die Taste (6) gedrückt um die Hintergrundbeleuchtung ein- oder auszuschalten.

Welche Batterien verwenden und wie wechseln?

Verwenden Sie 2 Batterien 1,5 V Typ AAA/LR03. Öffnen Sie das Batteriefach auf der Rückseite des Geräts und legen Sie die Batterien unter Beachtung der Polarität ein.

Wie reinige und pflege ich das Gerät?

Reinigen Sie mit einem leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Entfernen Sie die Batterien bei längerer Lagerung und bewahren Sie das Gerät an einem trockenen, sauberen Ort auf.

Welche Risiken bestehen durch die integrierten Magnete?

Starke Magnete können medizinische Geräte (Herzschrittmacher) und magnetische Datenträger beeinträchtigen. Halten Sie einen Mindestabstand von 30 cm ein.

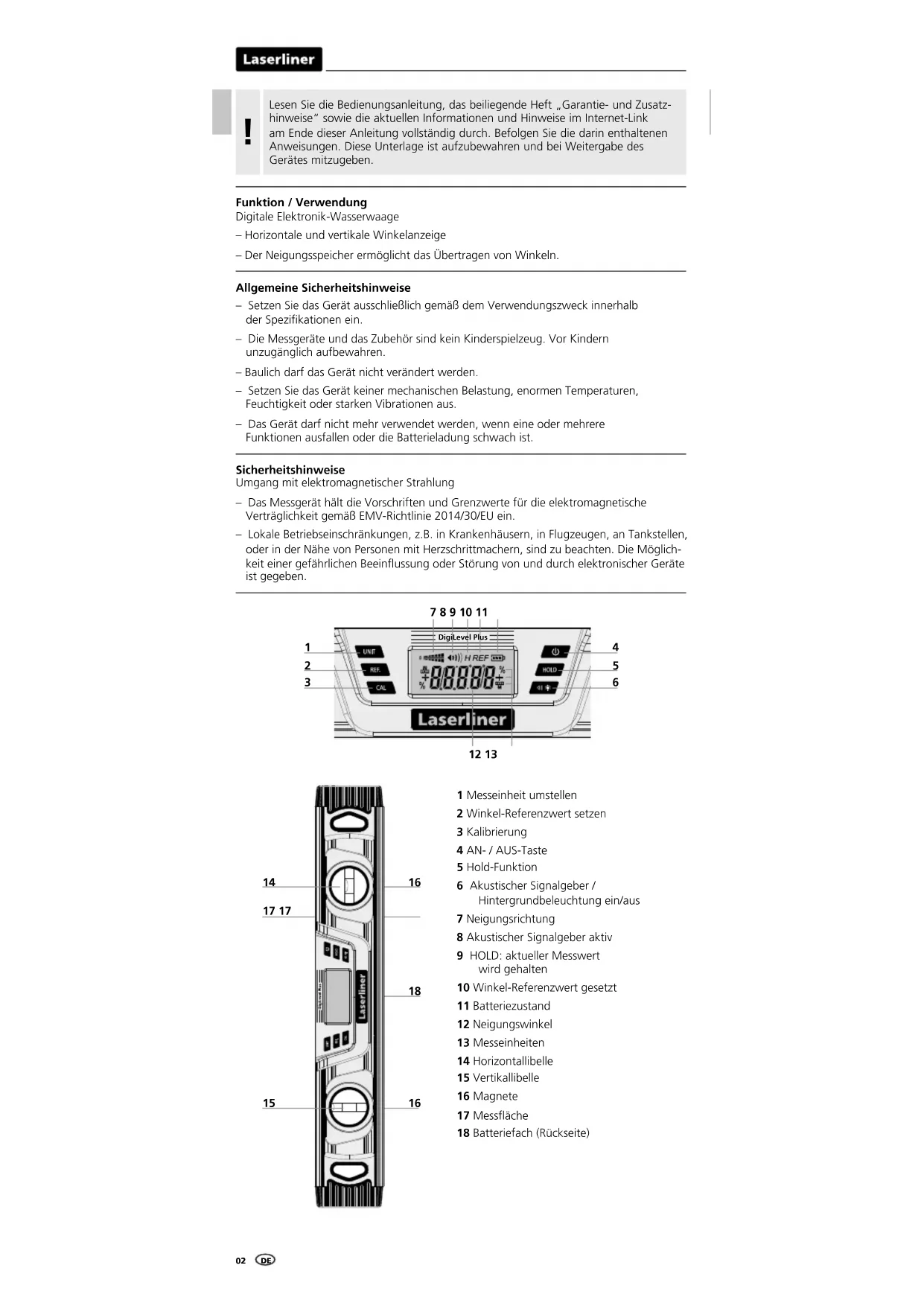

BEDIENUNGSANLEITUNG DigiLevel Plus Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Digitale Elektronik-Wasserwaage

– Horizontale und vertikale Winkelanzeige
– Der Neigungsspeicher ermöglicht das Übertragen von Winkeln.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronischer Geräte ist gegeben.

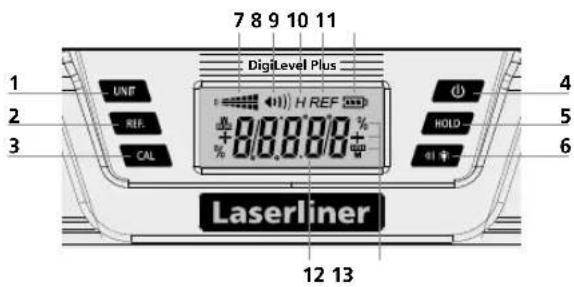

1 Messeinheit umstellen
2 Winkel-Referenzwert setzen
3 Kalibrierung
4 AN-/AUS-Taste
5 Hold-Funktion
6 Akustischer Signalgeber / Hintergrundbeleuchtung ein/aus
7 Neigungsrichtung
8 Akustischer Signalgeber aktiv
9 HOLD: aktueller Messwert wird gehalten
10 Winkel-Referenzwert gesetzt
11 Batteriezustand
12 Neigungswinkel
13 Messeinheiten
14 Horizontallibelle
15 Vertikallibelle
16 Magnete
17 Messfläche
18 Batteriefach (Rückseite)

1 Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

2 Einschalten und Messen

Achten Sie vor jeder Messung darauf, dass die Referenzfunktion deaktiviert ist.

Die DigiLevel Plus kann Winkel kontinuierlich auf 360° vermessen.

– Schalten Sie das Gerät mit Taste (4) ein.
- Der Neigungswinkel erscheint in der Anzeige (12). Werden Neigungen über Kopf gemessen, so passt sich die Anzeigerichtung automatisch an.
- Zusätzlich wird mit dem Symbol (7) die momentane Neigungsrichtung angezeigt.

3 Auswahl der Messeinheit

Mit Taste (1) wird die Messeinheit zwischen ° Grad, % und mm/m umgeschaltet.

4 Kalibrierung

1. Die Messfläche (17) vom Gerät auf einen geraden und markierten Untergrund positionieren (siehe Abb. unten). Gerät einschalten (4) und die REF-Taste (2) solange drücken bis CAL 1 blinkend erscheint. Kurz danach erfolgt ein Signalton und es erscheint CAL 2.

1. Jetzt die Wasserwaage um 180° horizontal drehen und exakt auf die markierte Fläche setzen (Umschlagmessung). Wieder die REF-Taste (2) solange drücken bis CAL 2 blinkt. Der anschließende Signalton beendet den Vorgang.

Das Gerät ist richtig kalibriert, wenn es in beiden Positionen (0° und 180°) die gleichen Messwerte anzeigt.

5 Ändern des Winkel-Referenzwertes

Mit Taste (2) können Neigungen übertragen werden. Dazu das Gerät auf die gewünschte Neigung anlegen und die Taste (2) drücken. Anschließend wechselt die Anzeige auf „0,0°“, „REF“ blinkt im Display und der gewünschte Referenzwinkel ist gesetzt. Jetzt kann die Neigung auf andere Gegenstände übertragen werden.

Durch erneutes Drücken der Taste (2) wird der Winkel-Referenzwert deaktiviert.

! Durch Ausschalten des Gerätes wird der Winkel-Referenzwert nicht deaktiviert.

6 °C / °F / Messwert

Durch kurzes Drücken der CAL-Taste (3) wird die Umgebungstemperatur in °C und °F angezeigt. Erneutes Drücken wechselt zurück zum Messwert.

7 HOLD

Um den aktuellen Messwert im Display zu halten die HOLD-Taste (5) drücken.

8 Akustische Signalisierung

Mit Taste (6) wird der Signalgeber ein-/ausgeschaltet. Wenn der Neigungswinkel auf 0°, 45°, 90° oder dem letzten Speicherwert steht, wird dies akustisch signalisiert.

Wenn Sie mit einem geänderten Winkel-Referenzwert arbeiten, wird der Signalgeber zu diesem neuen Referenzwert (0°, 45°, 90° Anzeige) aktiviert.

9 Hintergrundbeleuchtung

Durch langes Drücken der Taste (6) wird die Hintergrundbeleuchtung ein-/ausgeschaltet.

AUTO-OFF Funktion

Das Messgerät schaltet sich nach 3 Minuten Inaktivität automatisch ab, um die Batterien zu schonen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Technische Daten

Genauigkeit elektronische Messung	± 0,1° bei 0° ... 1°± 0,1° bei 89° ... 90°± 0,2° bei 1° ... 89°
Anzeigengenauigkeit	1 Dezimalstelle
Libellengenauigkeit	± 1 mm/m
Arbeitsbedingungen	0 ... 50°C, 80%rH, nicht kondensierend,Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20 ... 70°C, 80%rH, nicht kondensierend
Stromversorgung 2 x 1,5V (Typ AAA/LR03)
Abmessungen (B x H x T) 25 240 x 66 x	30 mm
Abmessungen (B x H x T) 40	400 x 66 x 30 mm
Abmessungen (B x H x T) 60	600 x 66 x 30 mm
Gewicht (inkl. Batterien) 25	315 g
Gewicht (inkl. Batterien) 40 495 g
Gewicht (inkl. Batterien) 60 675 g

Technische Änderungen vorbehalten. Rev18W21

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=diglevpl
