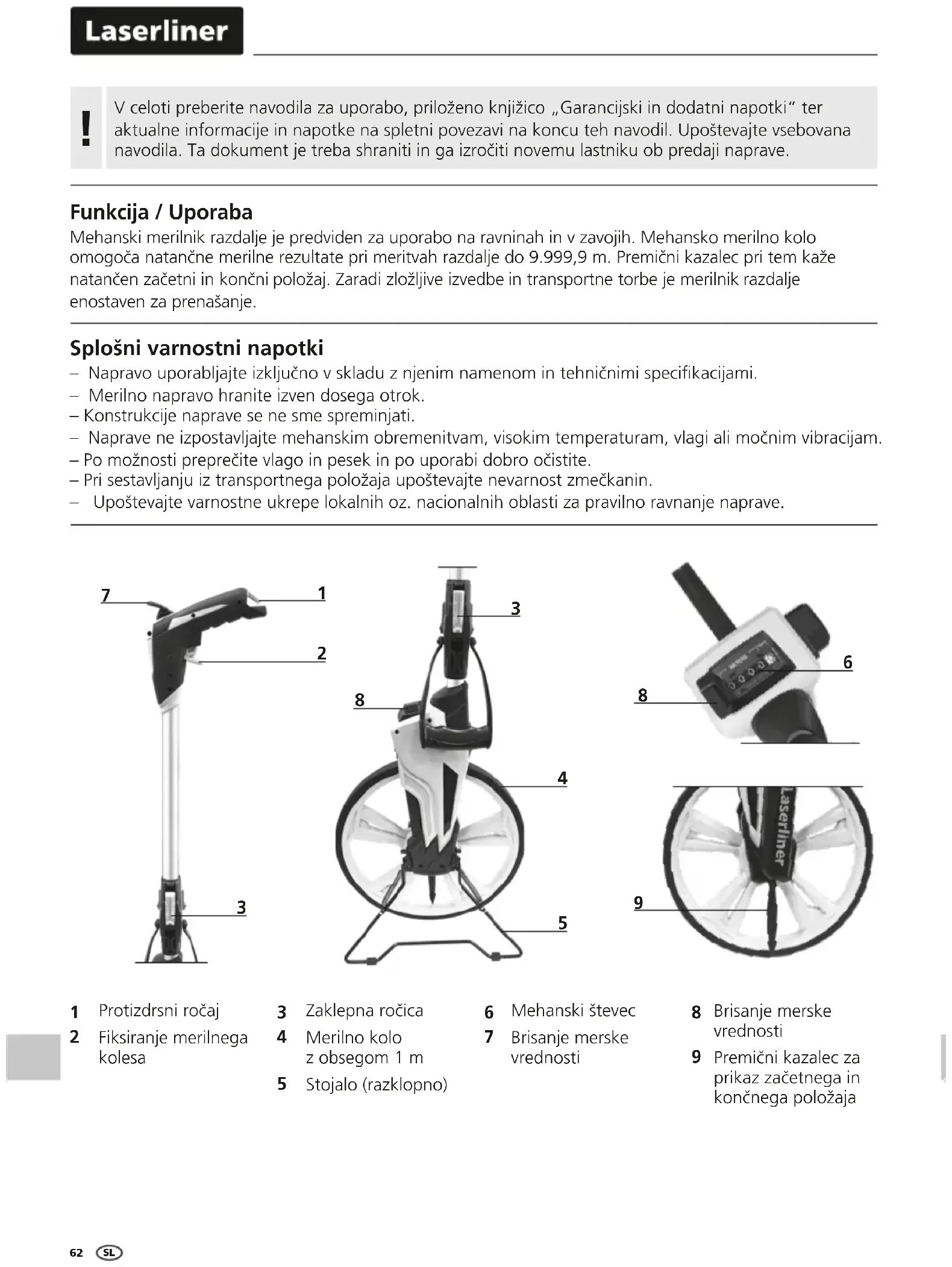

NAVODILA ZA UPORABO RollPilot X12 Laserliner
Mehanski merilnik razdalje je predviden za uporabo na ravninah in v zavojih. Mehansko merilno kolo omogoca natanche merilne rezultate pri meritvah razdalje do 9.999,9 m. Premicni kazalec pri tem kaze natancen zaetni in konci položaj. Zaradi zložljive izvedbe in transporte torbe je merilnik razdalje enostaven za prenašanje.
Splošni varnostni napotki
- Napravo uporablajte izključno v skladu z njenim namenom in tehnici nimi specifikacijami.
- Merilno napravo hranite izven dosega otrok.
- Konstrukcije naprave se ne sme spreminjati.
- Naprave ne izpostavljaje mehanskim obretenitvam, visokim temperaturam, vlagi ali močnim vibracijam.
- Po moznosti preprecite vlago in pesek in po uporabi dobro očistite.
- Pri sestavljanju iz transportnega položaja upoštevajte nevarnost zmečkanin.
- Upostevajte varnostne ukrepe lokalnih oz. nacionalnih oblasti za pravilno ravnanje naprave.

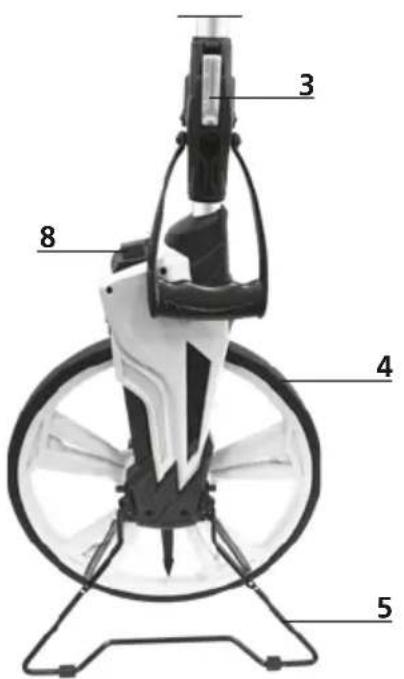

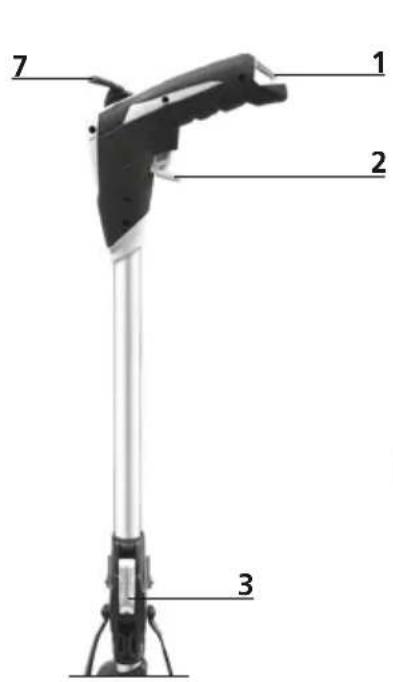

1 Protizdrsnirocaj
3 Zaklepa rocica

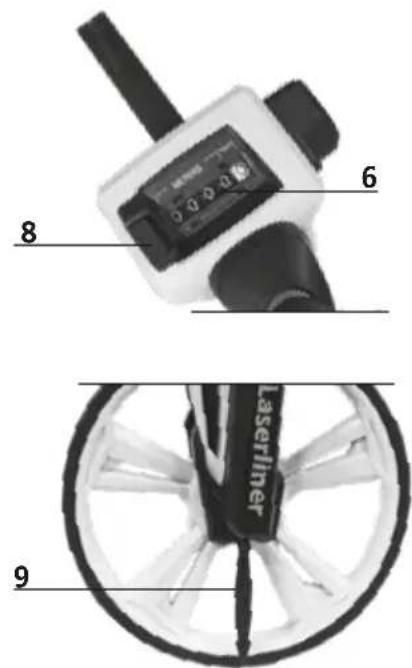

6 Mehanski stevec
8 Brisanje merske vrednosti
2 Fiksiranje merilnegakolesa
4 Merilno kolo z obsegom 1 m
7 Brisanje merske vrednosti
9 Premicni kazalec za prikaz začetnegain končega položaja
5 Stojalo (razklopno)
1 Brisanje merske vrednosti
Mehanski stevec je mogoce s pritiskom tipke 7 ali roice 8 ponastaviti na nic.

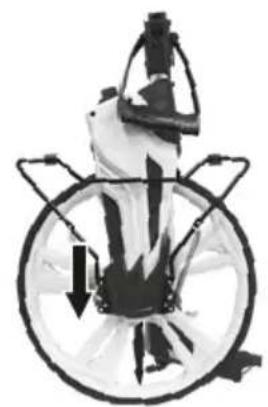

Razklopite stojalo

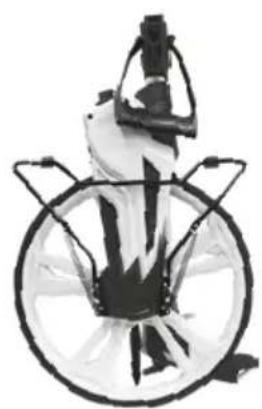

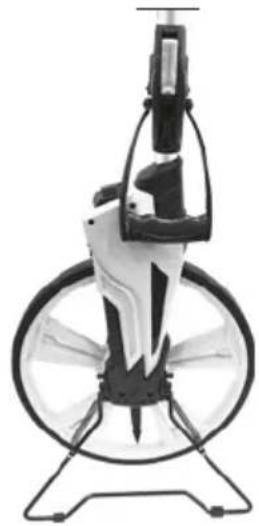

Zlaganje za transport

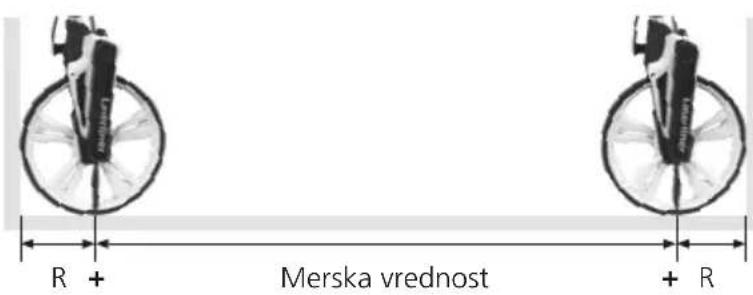

4 Merjenje od stene do stene
- Merilno kolo postavite s hrbtno stranjo kolesa ob steno.
- Merilno kolo premikajte naravnost do druge stene.
- Odcitajte mersko vrednost in priostejte premer kolesa.
! Za natancen merilni rezultat je treba med celotno meritvijo vodilno palico premikati pod enakim kotom. Priporočena je navpična poravnanost.
Laserliner

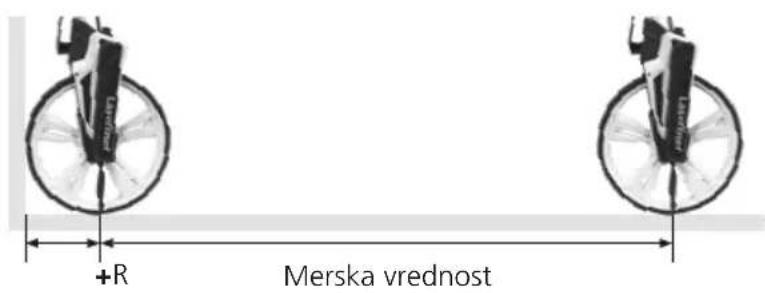

Merjenje od stene do tocke
- Merilno kolo postavite's hrbtno stranjo kolesa ob steno.
- Merilno kolo premikajte naravnost do oznacene tocke.
- Odcitajte mersko vrednost in priostejte polymer kolesa.

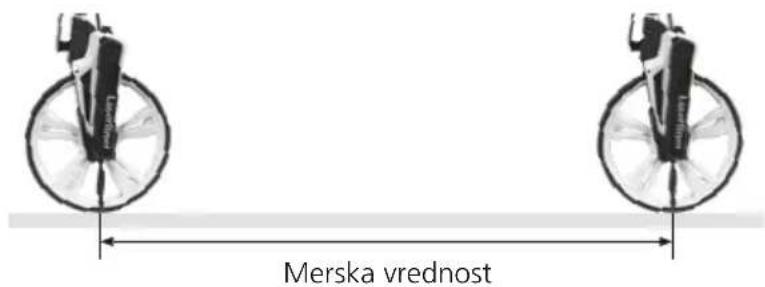

6 Merjenje od tocke do tocke
- Kazalec (9) postavite na prvo označeno točko.
- Merilno kolo premikajte naravnost do druge označene točke.
- Odčitajte mersko vrednost.
Napotki za vzdhrževanje in nego
Vse componente Čistite z rahlo navlaženo krpo in ne uporabljajte Čistil, grobih Čistil in topil. Napravo hranite na Čistem in suhem mestu.
Kalibrácia
Merilnik je treba obcasno kalibrirati in pregledovati, da se zagotovi natančnost in delovanje. Priporočamo kalibracijski interval enega leta.
| Tehnični podatki Tehnične spremembe pridržane. 21W33 | |
| Natančnost | ±0,1% |
| Domet 0 – 9.999,9 m | |
| Polmer merilnega kolesa 159 mm | |
| Obseg merilnega kolesa | 1000 mm |
| Funkcjje Merjenje dolžine, seštevanje | in odštevanje dolžin |
| Enote m | |
| Delovni pogoji | -20°C ... 80°C, zračna vlažnost najv. 80% RV, ne kondenzira, delovna višina najv. 4000 m nadmorske višine |
| Pogoji skladišćenja -30°C ... 80°C, zračna vlažnost najv. 80% RV | |
| Dimenzije (Š x V x G) | 318 mm x 1020 mm x 135 mm |
| Teža 2080 g (Brez dodatkov) | |
EU-dolocila in odstranjevanje med opadke
Naprava ustreza vsem potrebnim standardom za prosto prodajo blaga v EU.
Ta izdelek je elektronska naprava in jo je treba zbirati in odstraniti ločeno v skladu z evropsko Direktivo za opadno elektronsko in elektricno opremo.
Nadaljnje varnostne in dodatne napotke najdete pod:
http://laserliner.com/info?an=AET
