MODE D'EMPLOI RollPilot X12 Laserliner

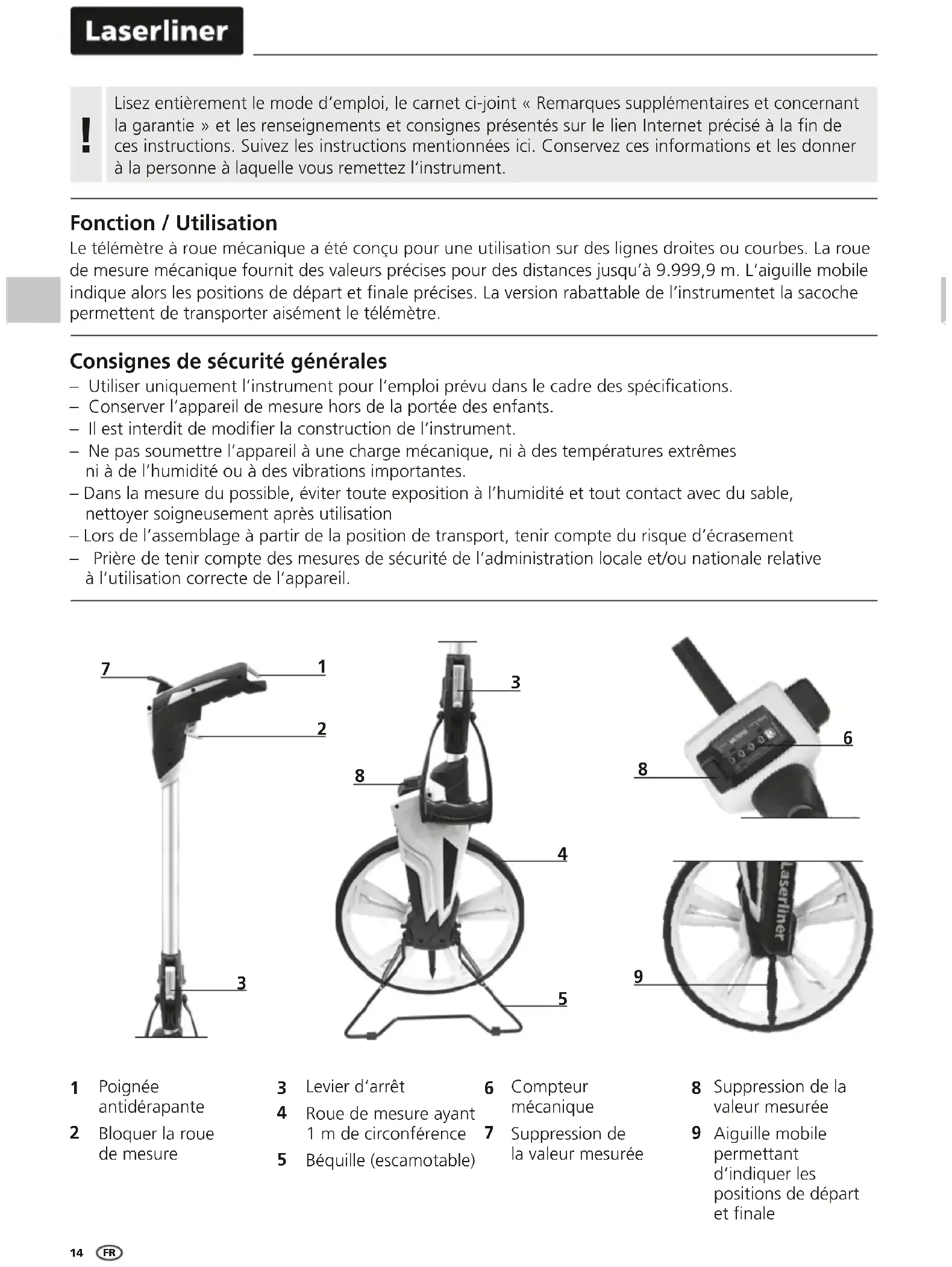

Lisez entièrement le mode d‘emploi, le carnet ci-joint «Remarques supplémentaires et concernant la garantie» et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l‘instrument.

Fonction / Utilisation Le télémètre à roue mécanique a été conçu pour une utilisation sur des lignes droites ou courbes. La roue de mesure mécanique fournit des valeurs précises pour des distances jusqu’à 9.999,9 m. L‘aiguille mobile indique alors les positions de départ et nale précises. La version rabattable de l‘instrumentet la sacoche permettent de transporter aisément le télémètre. Consignes de sécurité générales – Utiliser uniquement l‘instrument pour l‘emploi prévu dans le cadre des spécications. – Conserver l’appareil de mesure hors de la portée des enfants. – Il est interdit de modier la construction de l‘instrument. – Ne pas soumettre l’appareil à une charge mécanique, ni à des températures extrêmes ni à de l’humidité ou à des vibrations importantes. – Dans la mesure du possible, éviter toute exposition à l’humidité et tout contact avec du sable, nettoyer soigneusement après utilisation – Lors de l’assemblage à partir de la position de transport, tenir compte du risque d’écrasement – Prière de tenir compte des mesures de sécurité de l‘administration locale et/ou nationale relative à l‘utilisation correcte de l‘appareil.

Poignée antidérapante Bloquer la roue de mesure Levier d‘arrêt Roue de mesure ayant 1 m de circonférence Béquille (escamotable) Suppression de la valeur mesurée Aiguille mobile permettant d‘indiquer les positions de départ et nale

Compteur mécanique Suppression de la valeur mesurée

Suppression de la valeur mesurée

Le compteur mécanique peut être remis à zéro par activation de la touche 7 ou du levier 8. Pour que le résultat de mesure soit précis, la tige de guidage doit garder le même angle pendant toute la mesure. Une orientation verticale est recommandée.

1. Placer l’arrière de la roue sur le mur.

2. Faire rouler la roue jusqu’au

3. Relever la distance mesurée et

y ajouter le diamètre de la roue. Valeur mesurée Rabattre pour le transport

Données techniques Sous réserve de modifications techniques. 21W33 Précision ± 0,1% Portée 0 – 9.999,9 m Rayon de la roue de mesure 159 mm Circonférence de la roue de mesure 1000 mm Fonctions Mesure de la longueur, addition et soustraction des longueurs Unités m Conditions de travail -20°C … 80°C, humidité relative de l’air max. 80% RH, non condensante, altitude de travail max. de 4000m au-dessus du niveau moyen de la mer Conditions de stockage -30°C … 80°C, humidité relative de l’air max. 80% RH Dimensions (L x H x P) 318 mm x 1020 mm x 135 mm Poids 2080 g (sans accessoires) Réglementation UE et élimination des déchets L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne. Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE). Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AET Mesure d’un mur à un point

1. Placer l’arrière de la roue sur le mur.

2. Faire rouler la roue en ligne droite

jusqu’au point repéré.

3. Relever la distance mesurée

et ajouter le rayon de la roue. Valeur mesurée Mesure d’un point à un autre

1. Placer l’aiguille (9) sur le premier

2. Faire rouler la roue en ligne droite

jusqu’au deuxième point repéré.

3. Relever la distance mesurée.

Valeur mesurée Remarques concernant la maintenance et l‘entretien Nettoyer tous les composants avec un chiffon légèrement humide et éviter d‘utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l‘appareil à un endroit sec et propre. Calibrage Il est nécessaire de calibrer et de contrôler régulièrement l‘instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage. FRRollPilot X12
