BRUKSANVISNING RollPilot X12 Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet “Garanti- och tilläggsanvisningar“ samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning Den mekaniska rullavståndsmätaren är avsedd för användning på raksträckor och i kurvor. Det mekaniska mäthjulet levererar exakta mätvärden vid avståndsmätning upp till 9.999,9 m. Den rörliga visaren anger den exakta start- och slutpositionen. Tack vare det ihopfällbara utförandet och transportväskan är avståndsmätaren enkel att transportera. Allmänna säkerhetsföreskrifter – Använd enheten uteslutande på avsett sätt inom specikationerna. – Mätenheten får inte hanteras av barn. – Det är inte tillåtet att förändra enhetens konstruktion. – Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer. – Undvik om möjligt fukt och sand, och rengör ordentligt efter användning. – Vid hopsättning från transportläge måste risken för klämskador beaktas. – Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

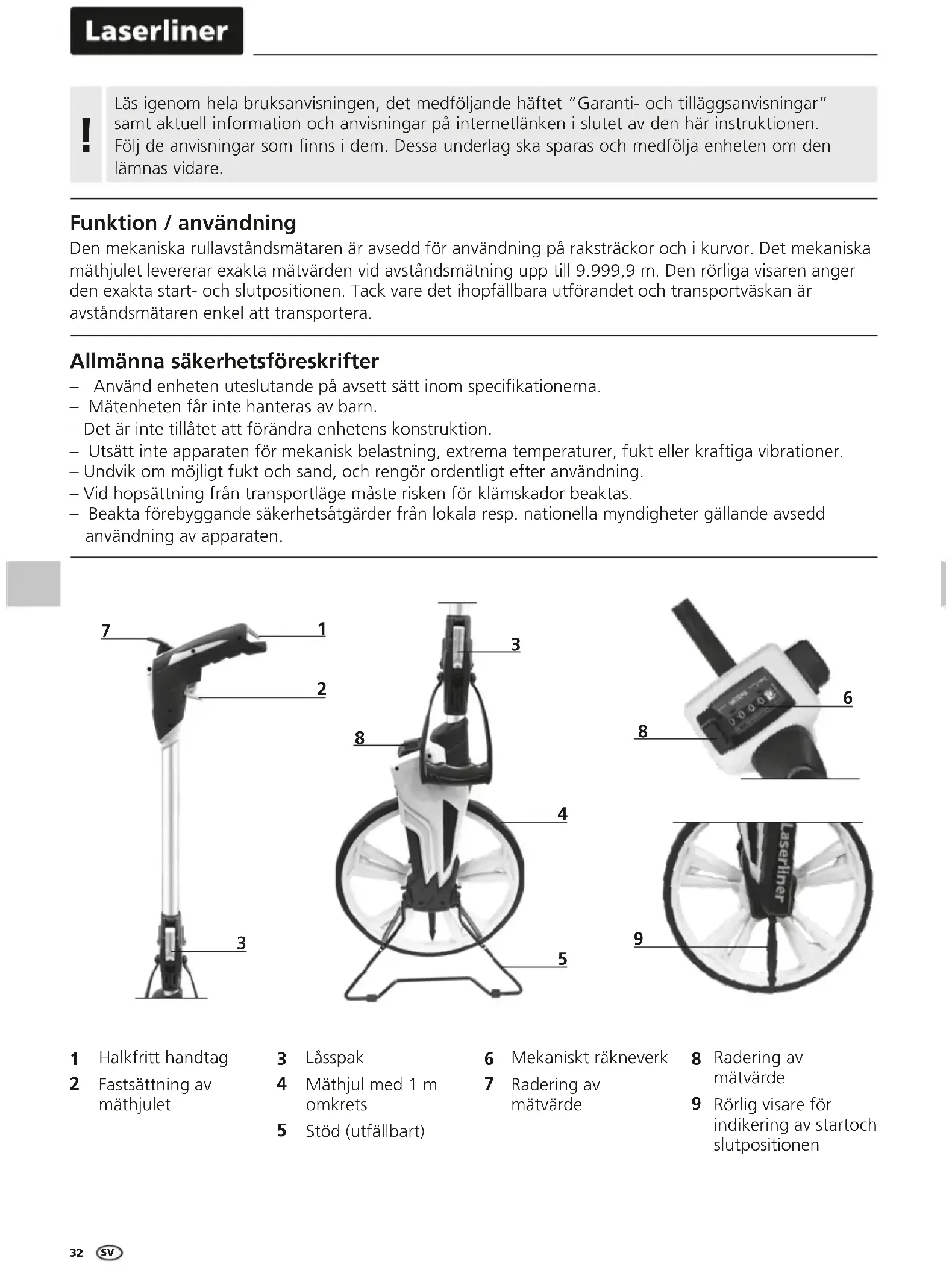

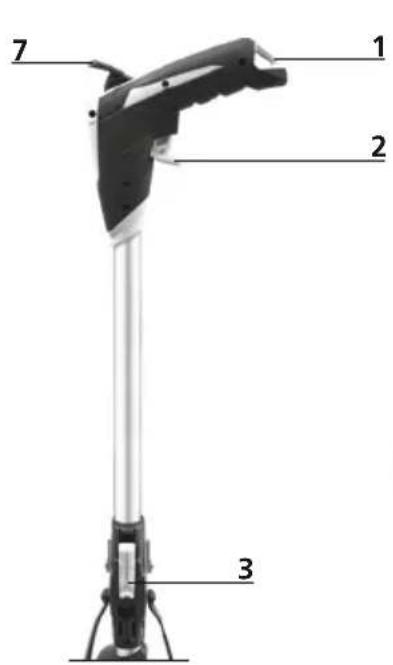

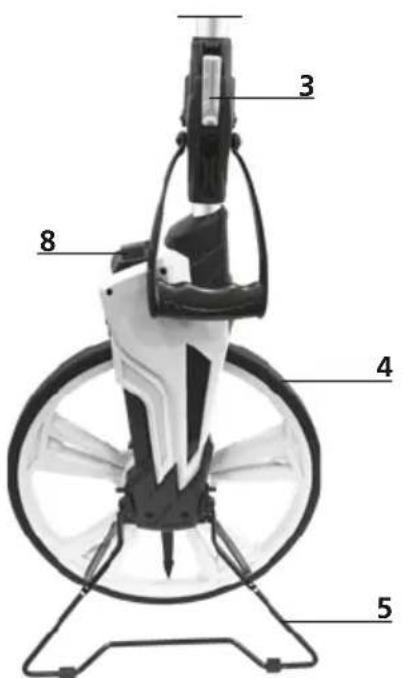

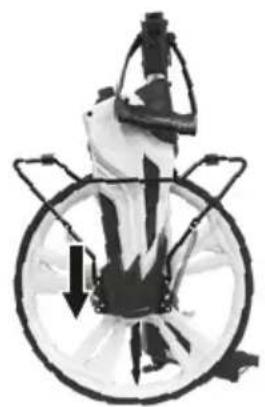

Halkfritt handtag Fastsättning av mäthjulet Låsspak Mäthjul med 1 m omkrets Stöd (utfällbart) Radering av mätvärde Rörlig visare för indikering av startoch slutpositionen

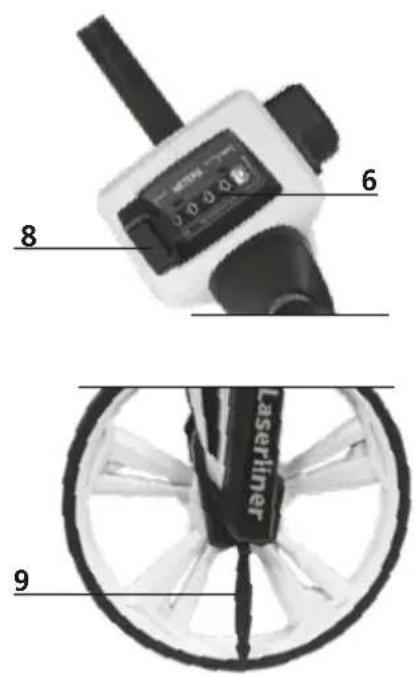

Mekaniskt räkneverk Radering av mätvärde

Radering av mätvärde

Det mekaniska räkneverket kan nollställas genom att trycka på knappen 7 eller armen 8. För att få ett noggrant mätvärde måste styrstången hållas i samma vinkel under hela mätningen. En lodrät uppriktning rekommenderas.

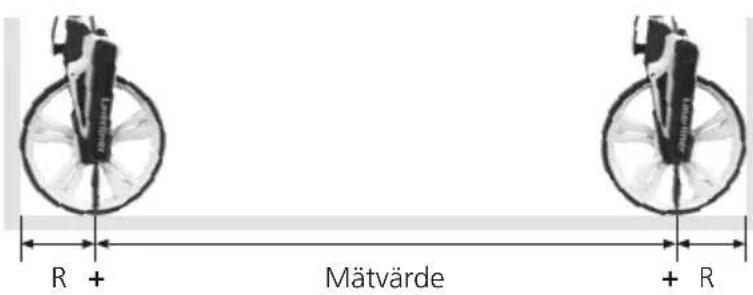

Mätning mellan två väggar

1. Ställ mäthjulet med hjulets

2. Kör mäthjulet rakt fram till

3. Läs av mätvärdet och lägg

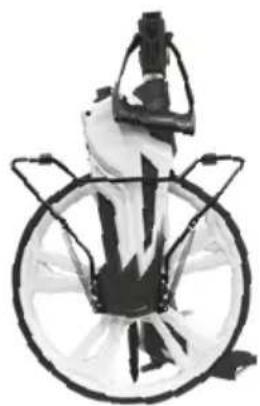

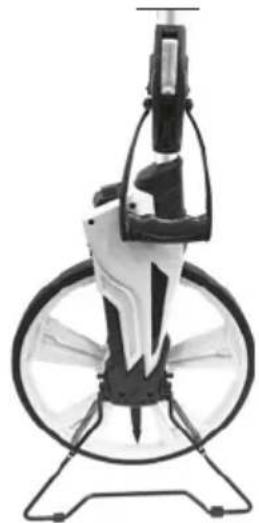

till hjulets diameter. Mätvärde Ihopfällning inför transport

Tekniska data Med reservation för tekniska ändringar. 21W33 Noggrannhet ± 0,1% Räckvidd 0 – 9.999,9 m Mäthjulets radie 159 mm Mäthjulets omkrets 1000 mm Funktioner Längdmätning, Addition och subtraktion av längder Enheter

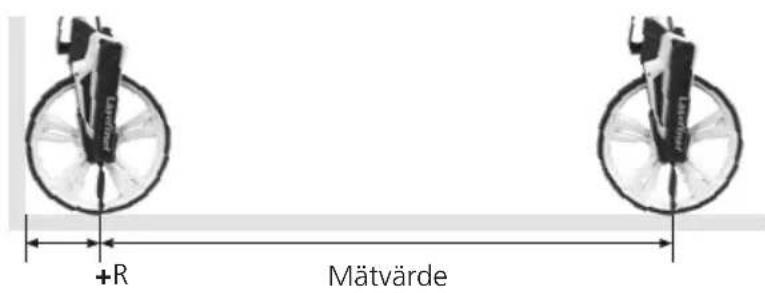

Arbetsbetingelser -20°C … 80°C, luftfuktighet max. 80% rH, icke-kondenserande, arbetshöjd max. 4000 m över havet Förvaringsbetingelser -30°C … 80°C, luftfuktighet max. 80% rH Mått (B x H x Dj) 318 mm x 1020 mm x 135 mm Vikt 2080 g (utan tillbehör) EU-bestämmelser och kassering Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU. Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektro-nikapparater. Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=AET Mätning från en vägg till en punkt

1. Ställ mäthjulet med hjulets

2. Kör mäthjulet rakt fram till

den markerade punkten.

3. Läs av mätvärdet och lägg

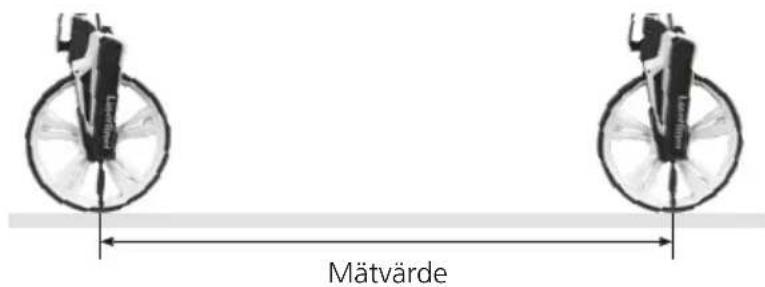

till hjulets radie. Mätvärde Mätning mellan två punkter

1. Ställ visaren (9) på den först

2. Kör mäthjulet rakt fram till

den andra markerade punkten.

3. Läs av mätvärdet.

Mätvärde Anvisningar för underhåll och skötsel Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats. Kalibrering Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år. SVRollPilot X12
