BEDIENUNGSANLEITUNG MultiCableChecker Laserliner

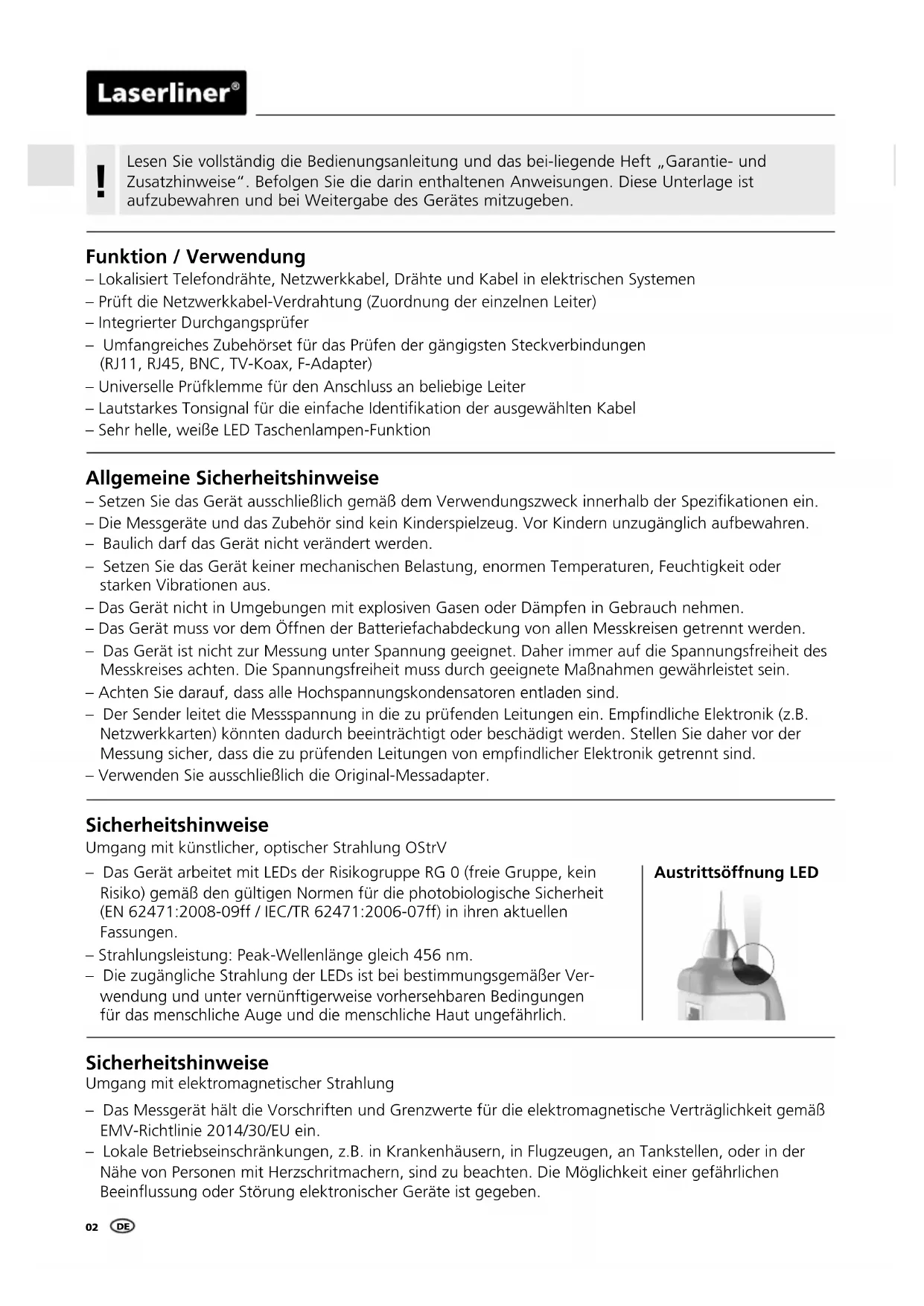

Lesen Sie vollständig die Bedienungsanleitung und das bei-liegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

– Lokalisiert Telefondrähte, Netzwerkkabel, Drähte und Kabel in elektrischen Systemen
- Prüft die Netzwerkkabel-Verdrahtung (Zuordnung der einzelnen Leiter)
– Integrierter Durchgangsprüfer
- Umfangreiches Zubehörset für das Prüfen der gängigsten Steckverbindungen (RJ11, RJ45, BNC, TV-Koax, F-Adapter)
– Universelle Prüfklemme für den Anschluss an beliebige Leiter
– Lautstarkes Tonsignal für die einfache Identifikation der ausgewählten Kabel
– Sehr helle, weiße LED Taschenlampen-Funktion

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
- Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät nicht in Umgebungen mit explosiven Gasen oder Dämpfen in Gebrauch nehmen.
– Das Gerät muss vor dem Öffnen der Batteriefachabdeckung von allen Messkreisen getrennt werden.
- Das Gerät ist nicht zur Messung unter Spannung geeignet. Daher immer auf die Spannungsfreiheit des Messkreises achten. Die Spannungsfreiheit muss durch geeignete Maßnahmen gewährleistet sein.
– Achten Sie darauf, dass alle Hochspannungskondensatoren entladen sind.
- Der Sender leitet die Messspannung in die zu prüfenden Leitungen ein. Empfindliche Elektronik (z.B. Netzwerkkarten) könnten dadurch beeinträchtigt oder beschädigt werden. Stellen Sie daher vor der Messung sicher, dass die zu prüfenden Leitungen von empfindlicher Elektronik getrennt sind.
- Verwenden Sie ausschließlich die Original-Messadapter.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen.
  – Strahlungsleistung: Peak-Wellenlänge gleich 456 nm.
• Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftigerweise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.

Austrittsöffnung LED

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung elektronischer Geräte ist gegeben.

Sender TX Empfänger RECV

1 2 3 4 5 RJ11 RJ45 MODE STATUS SCAN XAR MODE LAM MODE STATUS LAN 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 SIGNAL TEST Laserliner MultiCable-Chemter HCV 22

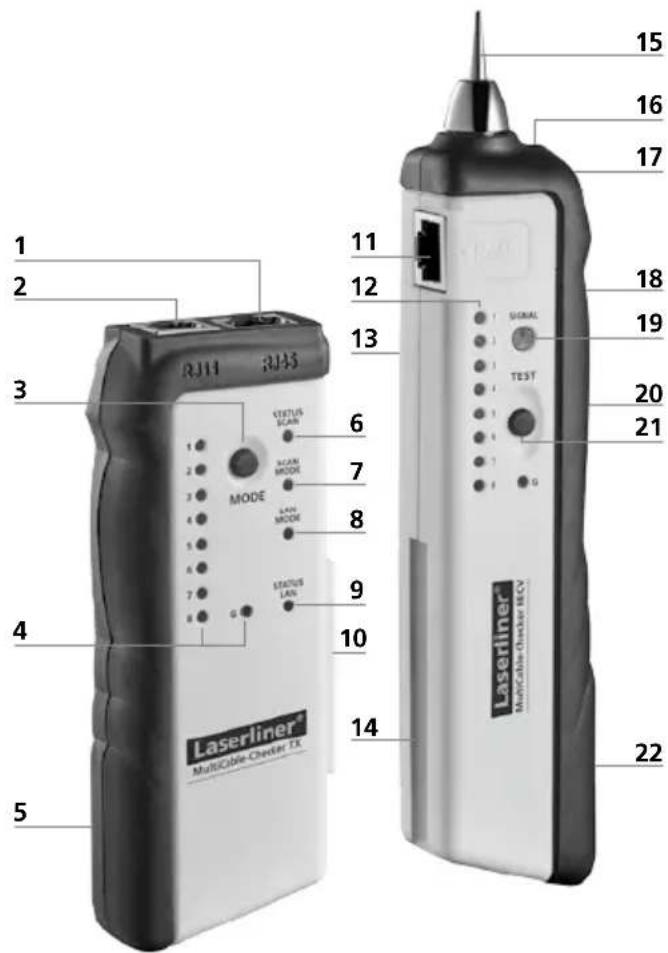

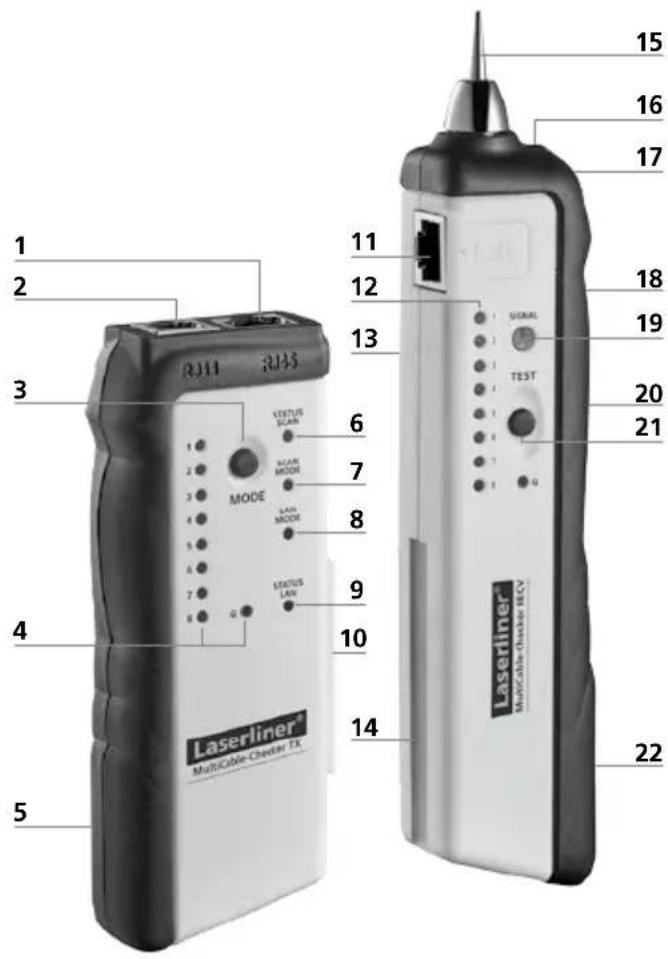

Sender TX

1 RJ 45 Kabelanschluss
2 RJ 11 Kabelanschluss
3 AN/AUS-Taste / MODE-Taste (Umschaltung SCAN / LAN-TEST)
4 Anzeige Kabelsequenz
5 Batteriefach (Rückseite)
6 Status-Anzeige SCAN
7 Modus-Anzeige SCAN
8 Modus-Anzeige LAN-TEST
9 Status-Anzeige LAN-TEST
10 Verbindungselement für Empfänger RECV

Empfänger RECV

11 RJ 45 Kabelanschluss
12 Anzeige Kabelsequenz RJ 45
13 Lautsprecher (Rückseite)
14 Aufnahme für Sender TX
15 Messspitze
16 Taschenlampe
17 Kopfhöhreranschluss
18 Lautstärkeregler Empfangssignal
19 Status-Anzeige Empfangssignal
20 AN/AUS-Schalter Taschenlampe
21 Taste Testmodus
22 Batteriefach (Rückseite)

1 Einsetzen der Batterie

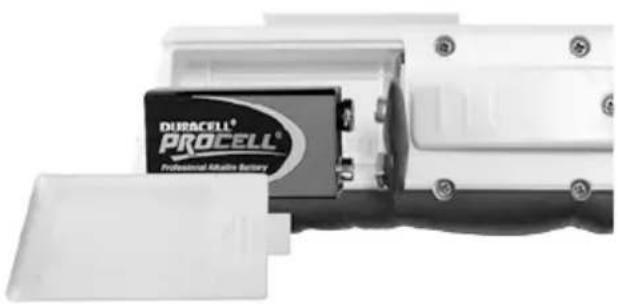

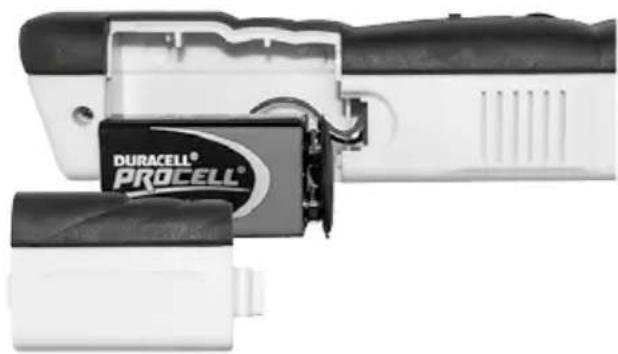

Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie eine 9V Batterie ein.

Dabei auf korrekte Polarität achten.

Sender TX

Je nach gewähltem Modus blinkt die Status-Anzeige SCAN bzw. die Modus-Anzeige LAN-TEST langsam.

Signallautstärke verringert sich, obwohl die Lage des Gerätes bzw. der Lautstärkeregler (18) nicht verändert wird.

Sender TX Empfänger RECV

ON: 1x

OFF: 4x

Das Gerät ist nach Einsetzen der Batterien direkt betriebsbereit. Es verfügt über keinen gesonderten Ein-/Aus-Schalter und ist somit immer aktiv.

3 Kabelkonfektionierung bei LAN-Kabeln überprüfen

Das LAN-Kabel (RJ 45) mit dem Sender und Empfänger verbinden und den Sender in den LAN-TEST-Modus schalten. Dazu die MODE-Taste (3) drücken, bis die Modus-Anzeige LAN-TEST (8) leuchtet und die Status-Anzeige LAN-TEST (9) blinkt. Jetzt die Leuchtsequenz der Dioden 1 bis 8 von Sender und Empfänger vergleichen.

Durchgang im Kabel ist gegeben:

– Leuchtsequenzen von Sender und Empfänger sind gleich: 1=1, 2=2 etc.
– Leuchtsequenz von Sender und Empfänger verschieden, z.B. 1=8, 2=7 etc: Kabelanschlüsse gekreuzt
- Wenn zusätzlich die Diode G bei beiden Geräten leuchtet, ist das Kabel abgeschirmt.

Durchgang im Kabel ist nicht gegeben:

• Dioden 1 bis 8 leuchten nicht: Kabel beschädigt, z.B. durch Kabelbruch oder Stecker ohne Kontakt.
• Gleichzeitiges und unregelmäßiges blinken mehrere Dioden (1 bis 8): Kurzschluss im Kabel

Tipp 1: Die Leuchtsequenz-Geschwindigkeit kann im LAN-TEST-Modus durch Drücken der Taste (3) umgestellt werden. Die Sequenzgeschwindigkeit wird durch langsames und schnelles Blinken der Status-Anzeige LAN-TEST (9) unterschieden.

Keine Messung in der Nähe von bzw. direkt an spannungs- bzw. signalführenden Kabeln durchführen! Es besteht die Gefahr lebensgefährlicher Stromschläge sowie die Beschädigung des Gerätes.

4 Durchgangsprüfung

RJ 11 U-8000 Wireless

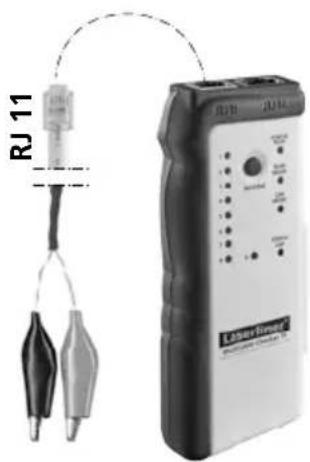

Bei dieser Anwendung wird nur der Sender benötigt. Die Kabelklemmen mit dem RJ 11 Anschluss verbinden, die Kabelklemmen an das Messobjekt anschließen und das Gerät in den LAN-TEST-Modus schalten. Dazu die MODE-Taste (3) drücken, bis die Modus-Anzeige LAN-TEST (8) leuchtet und die Status-Anzeige LAN-TEST blinkt.

Danach die MODE-Taste (3) gedrückt halten, bis die Status-Anzeige LAN-TEST (9) permanent leuchtet. Bei Aufleuchten der Status-Anzeige LAN-TEST (9) ist der Testkreis geschlossen. Leuchtet die Status-Anzeige LAN-TEST (9) nicht, ist der Messkreis unterbrochen. Siehe hierzu auch Tipp 1.

Modus-Anzeige LAN-TEST (8) leuchtet

Modus-Anzeige LAN-TEST (8) leuchtet nicht

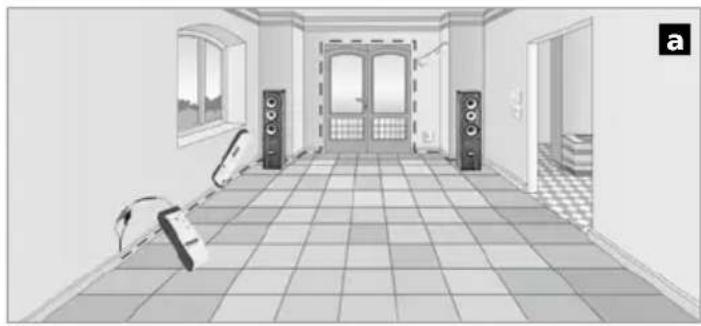

5 Leitungen verfolgen

• Den Messkreis spannungsfrei schalten.
• Abschirmungen im Kabel und im Umgebungsbereich (Metallabdeckungen, Metallständerwerk etc.) verringern die Ortungstiefe des Empfängers.

Die Kabelklemmen mit dem RJ 11 Anschluss des Senders verbinden, die Kabelklemmen an die gewünschte Leitung anschließen und den Sender in den SCAN-Modus schalten. Dazu die MODE-Taste (3) drücken, bis die Modus-Anzeige SCAN (7) leuchtet und die Status-Anzeige SCAN (6) blinkt. Anschließend mit dem Empfänger bei gedrückter Testmodus-Taste (21) die Leitung suchen, siehe Bild a. Das Signal beim Empfänger auf höchste Lautstärke einstellen (18), um die maximale Messtiefe zu erzielen.

Tipp 2: Je nach Anwendung kann es sinnvoll sein die Signalart umzustellen. Dazu im SCAN-Modus die MODE-Taste (3) gedrückt halten, bis die Status-Anzeige SCAN (6) permanent leuchtet. Durch kurzes Drücken der MODE-Taste (3) wird die Signalart wieder zurückgestellt. Blinken der Status-Anzeige SCAN (6) zeigt das modulierte Signal, permanentes Leuchten das konstante Signal an.

6 Auffindung von Netzwerk-, Telefon, Multimediakabel und einzelnen Adern

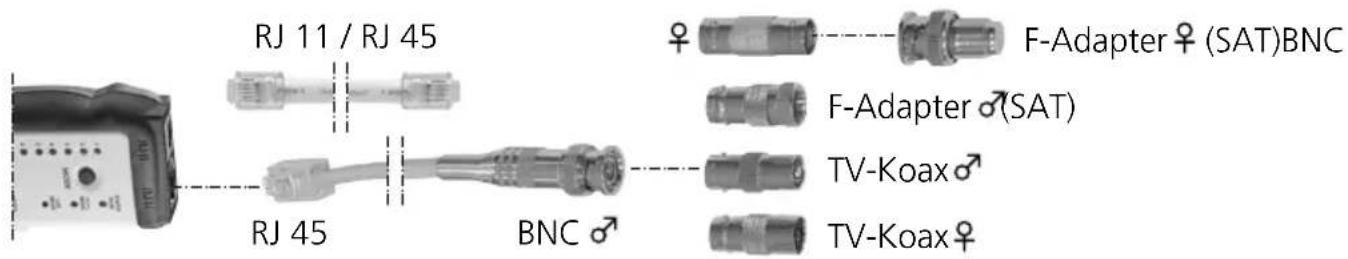

Das Adapterkabel bzw. gesuchte Kabel mit dem Sender verbinden und das Gerät in den SCAN-Modus schalten. Ggf. den Sender an eine Netzwerk- bzw. Telefondose anschließen, siehe Bild b. Bei Messungen mit den Kabelklemmen die rote Klemme an die gesuchte Leitung, die schwarze mit Masse (Erdleiter oder Abschirmung) verbinden. Anschließend mit dem Empfänger die angeschlossene Leitung suchen. Siehe hierzu auch Tipp 2.

RJ 11 / RJ 45 F-Adapter ♀ (SAT)BNC F-Adapter ♂(SAT) RJ 45 BNC TV-Koax♂ TV-Koax♀

Das eingespeiste Sendesignal der Zuleitung kann sich auf andere Leitungen übertragen, sobald diese über längere Strecken parallel zu der Zuleitung verlaufen.

Tipp 3: Das Empfangssignal mit dem Lautstärkeregler (18) schrittweise reduzieren, um das gesuchte Kabel besser zu lokalisieren. Das gesuchte Kabel kann durch Lautstärkeunterschiede geortet werden und wird durch das hellste Leuchten der Statusanzeige (19) bzw. die höchste Signal-Lautstärke angezeigt.

Tipp 4: Beste Suchergebnisse werden erzielt, wenn die Messspitze (15) einen direkten metallischen Kontakt mit der gesuchten Leitung hat. Dann wird durch diese Berührung ein deutlich hörbarer Signalsprung erzeugt. Stärkere Signale erhält man auch an den Kabelenden (Bild c) oder direkt an den Einzeladern (Bild d).

Tipp 5: Evtl. auftretende Störungen (Brummen etc.) können durch Erdung der Rück- oder Abschirmleiter in der Messleitung reduziert werden. Dabei kann eine Erdung durch die eigene Hand oder Finger bereits ausreichend sein.

Tipp 6: Parallel laufende Stromleitungen können störendes Brummen in der Messleitung erzeugen. Falls die Fremdstörung zu stark sein sollte, wenn möglich die Hausversorgung während der Messung abschalten.

Tipp 7: Insbesonders TV-Dosen können Filter enthalten, welches die Messungen negativ beeinflussen. Dann die TV-Dose demontieren und direkt am Kabel zu messen.

7 Kopfhörer

Mit dem beigelegtem Kopfhörer können die Empfangssignale genauer analysiert werden. WICHTIG: Erst Lautstärkeregler auf kleinste Stufe stellen, bevor der Kopfhörer an den Empfänger (17) angeschlossen und aufgesetzt wird. Eine zu hohe Lautstärke im Kopfhörer kann zu Gehörschaden führen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 05.17)
Sender TX
Max. Eingangsspannung 20V DC
Max. Ausgangsstromstärke 10 mA
Max. Signalspannung 8 Vss (Spitze-Spitze)
Max. Testlänge 3 km
Stromversorgung 1 x 9V Block, IEC LR6, Alkali
Abmessungen (B x H x T) 49 x 127 x 34 mm
Gewicht (inkl. Batterie) 130 g
Empfänger RECV
Max. Eingangsspannung 20V DC
Max. Ausgangsstromstärke 30 mA
Messbereich SCAN-Modus 0 ... 5 cm Messtiefe
Stromversorgung 1 x 9V Block, IEC LR6, Alkali
Abmessungen (B x H x T) 39 x 187 x 30 mm
Gewicht (inkl. Batterie) 135 g
Sender TX / Empfänger RECV
Arbeitsbedingungen	0 ... 40°C, Luftfeuchtigkeit max. 80%, nicht kondensierend, Höhe max. 2000 m
Lagerbedingungen -10 ... 60°C, Luftfeuchtigkeit max. 80%

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=mucache

CE — × × ×

!
