HASZNÁLATI ÚTMUTATÓ LaserCube Green Laserliner

Olvassa el a kezelési útmutatót, a mellékelt „Garanciára vonatkozó és kiegészítő útmutatások“ füzetet, valamint a jelen útmutató végén található internetes link alatti aktuális információkat és útmutatásokat. Kövesse az abban foglalt utasításokat. A jelen dokumentumokat meg kell őrizni, és azokat a termék továbbadásakor át kell adni az eszközzel együtt.

Rendeltetésszerű használat

Ez a vonallézer beállítási munkákhoz használható padlón és falon. Függőleges és vízszintes libellával elvégezhető a készülék beállítása, és lézeres vízmértékként is használható.

A speciális stiftekkel a készülék finomvakolaton, tapétán, fán és furnérozott felületeken rögzíthető.

Általános biztonsági útmutatások

• A készüléket kizárólag a rendeltetési célnak megfelelően, a specifikációkon belül használja.
• A mérőkészülékek és tartozékok nem gyermekeknek való játékok. Gyermekek által el nem érhető helyen tárolandó.
• A készüléket tilos átalakítani vagy módosítani. Ilyen esetben érvényét veszti az engedély és a biztonsági specifikáció.
  – Ne tegye ki a készüléket mechanikus terhelésnek, szélsőséges hőmérsékletnek, nedvességnek vagy erős rázkódásnak.
  – Nem szabad használni az eszközt, ha egy vagy több funkciója nem működik, tvagy ha az elem gyenge, valamint a burkolat sérülése esetén.

Biztonsági utasítások

2-es osztályú lézerek használata

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

LASER 2

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Fogyasztó lézer termék, 2. osztály

- Megfelel az EN 60825-1:2014/A11:2021 és EN 50689:2021 szabványoknak; Felnőtt felhasználók általi vízszintes/függőleges vonalak vetítésére.

Laserliner

= Figyelmeztetés: Vigyázat, lézersugár!

LASER

= Lézersugár 2. osztály az

2

EN 60825-1:2014/A11:2021 szerint

= Figyelmeztetés: Ne nézzen a sugárba!

λ

= Lézer hullámhossz

P_max

= Lézer maximális kimeneti teljesítmény

– Figyelem: Ne nézzen a közvetlen vagy a visszaverődő sugárba.
– Ne irányítsa a lézersugarat személyekre.
- Ha 2. osztályú lézer éri a szemet, tudatosan be kell csukni és azonnal el kell mozdítani a fejet a sugár útjából.
- Soha ne nézzen a lézersugárba vagy a visszavert sugarakba optikai eszközökkel (nagyító, mikroszkóp, távcső stb.).
– Ne használja a lézert szemmagasságban (1,40 ... 1,90 m).
- A jól visszaverődő, tükröződő vagy csillogó felületeket lézeres készülékek üzemeltetésekor le kell takarni.
- A közúti közlekedés által használt területeken a sugár útját lehetőleg elkerítéssel és falakkal kell korlátozni, és a lézer tartományát figyelmeztető táblákkal kell jelölni.

Biztonsági utasítások

Tudnivalók az elektromágneses sugárzásról

• A mérőműszer megfelel a 2014/30/EU sz. EMC-irányelv elektromágneses összeférhetőségre vonatkozó előírásainak és határértékeinek.
• A pl. kórházakban, repülőgépeken, benzinkutakon vagy szívritmus- szabályozóval rendelkező személyek közelében történő használatra vonatkozó helyi korlátozásokat be kell tartani. Fennáll a lehetőség, hogy a sugárzás az elektronikus készülékeket veszélyesen befolyásolja vagy zavarja, ill. a készülékek vannak hasonló hatással a lézerre.

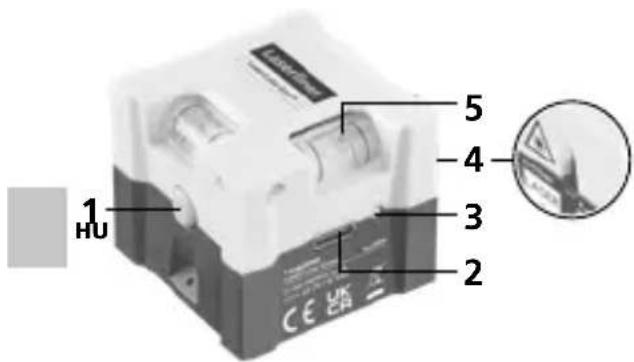

1 HU 2 3 4 5

1 BE/KI kapcsoló
2 Töltőcsatlakozás
3 Feltöltöttségi állapotjelző
4 A lézer kilépő ablaka
5 Libellák

1 Lítium-ion akkumulátor kezelése

• Az akkut csak a mellékelt USB töltőkábellel szabad a kereskedelmi forgalomban kapható szabványos USB töltőkészülékkel (5 V / >= 1000 mA) feltölteni. Nem megfelelő tápegység/töltő használata esetén a garancia érvényét veszti.
• A tápegység/töltőkészülék csak zárt térben szabad használni, nedvességtől, esőtől óvni kell, különben fennáll az elektromos áramütés veszélye.
  – A készülék használata előtt az akkukat teljesen fel kell tölteni.
• Csatlakoztassa a tápegységet/töltőt az áramhálózatra és az akkucsomag csatlakozóaljzatára.
• A készülék töltése közben a LED piros színnel világít. A töltés folyamata akkor fejeződött be, amikor a LED zöld színnel világít.
• Amikor az akkutöltöttségi állapot nagyon alacsony a lézervonal 30 másodpercig villog, mielőtt az eszköz kikapcsol.

2 Alkalmazások padlón

Helyezze a padlóra és kapcsolja be a készüléket.

A libellák csak a négy A felfekvési felülethez vannak beállítva. Ha a készülék a B felületekre fekszik fel, akkor nem használható vízmértékként.

Laserliner

3 Alkalmazások falon

Vízszintes és függőleges szintezéshez helyezze a készüléket a falhoz. Ezt követően állítsa be a készüléket a libellák segítségével.

4 Rögzítés falon

1. Helyezze a készüléket a falhoz.
2. Dugja át a stifteket az előirányzott lyukakon.

Az akkumulátor eltávolítása

Műszaki adatok A műszaki módosítások joga fenntartva. 25W39

Pontosság ± 1 mm / m
Láthatóság (tipikusan)* 10 m
Lézer hullámhossz 515 nm
Lézer osztály	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Csatlakozások USB-C
Áramellátás Li-ion akkucsomag 3,7V / 0,7Ah
Üzemelési idő kb. 7 óra
Működési feltételek	0°C ... 40°C, levegő páratartalom max. 80% rH, nem kondenzálódó, munkavégzési magasság max. 4000 m középtengerszint felett
Tárolási feltételek	-10°C ... 70°C, levegő páratartalom max. 85% rH
Méretek (Sz × Ma × Mé) 44 x 37,5 x 44 mm
Tömeg 54 g (akkukkal együtt)

* max. 300 lux fényerőnél

EU és UK-rendelkezések és ártalmatlanítás

A termék megfelel az EU-n és az Egyesült Királyságon belüli szabad forgalmazásra vonatkozó minden szükséges szabványnak.

A jelen termék tartozékokkal és csomagolással együtt elektromos készülék, és az elektromos és elektronikus berendezések, elemek/akkumulátorok és csomagolások hulladékairól szóló európai és egyesült királyságbeli irányelvek alapján környezetvédelmi szempontból megfelelő módon újra kell hasznosítani, hogy értékes nyersanyagokat lehessen visszanyerni. Az elektromos készülékek, elemek és a csomagolás nem tartoznak a háztartási hulladékba.

A fogyasztó jogszabály szerint köteles a használt elemeket és akkumulátorokat nyilvános gyűjtőponton, értékesítési helyen vagy a műszaki vevőszolgálaton térítésmentesen leadni. Az akkumulátort normál szerszámmal, roncsolásmentesen kell az eszközből kivenni és külön gyűjtőhelyen leadni, mielőtt az eszközt ártalmatlanításra visszaadja. Az elem kivételével kapcsolatos kérdésével kérjük, forduljon az UMAREX-LASERLINER szervizrészlegéhez. Kérjük, hogy településén tájékozódjon a megfelelő ártalmatlanítási lehetőségekről. és vegye figyelembe a mindenkori ártalmatlanítási és biztonsági útmutatásokat az átvevőhelyeken. További biztonsági és kiegészítő útmutatások:
