NÁVOD K OBSLUZE LaserCube Green Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání produktu třetí osobě předat zároveň s produktem.

Používání v souladu s určením

Tento čárový laser je vhodný k provádění vyrovnávacích prací na podlaze a stěně. Zařízení lze vyrovnat pomocí vertikální a horizontální libely a používat i jako laserovou vodováhu. Pomocí speciálních kolíků se dá připevnit na jemné omítky, tapety, dřevo a dýhované povrchy.

Všeobecné bezpečnostní pokyny

• Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
• Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
• Nejsou dovolené přestavby nebo změny na přístroji, v takovém případě by zaniklo schválení přístroje a jeho bezpečnostní specifikace.
  – Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
• Přístroj se nesmí dále používat, pokud dojde k výpadku jedné nebo několika funkcí, pokud je baterie slabě nabitá nebo je poškozený kryt.

Bezpečnostní pokyny

Zacházení s laserem třídy 2

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

LASER 2

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Spotřebitelský laserový výrobek, třída 2

– V souladu s normami EN 60825-1:2014/A11:2021 a EN 50689:2021; Pro promítání vodorovných/svislých vyrovnávacích čar dospělými uživateli.

Laserliner

= Výstražné upozornění: Pozor, laserové záření!

LASER

= Laserové záření třídy 2 podle normy

2

EN 60825-1:2014/A11:2021

= Výstražné upozornění: Nedívejte se do paprsku!

λ

= Vlnová délka laseru

P_max

= Maximální výstupní výkon laseru

– Pozor: Nedívejte se do přímého nebo odraženého paprsku.
– Nemířte laserovým paprskem na lidi.
- Pokud laserové záření třídy 2 zasáhne oči, je nutné vědomě zavřít oči a ihned hlavu odvrátit od paprsku.
– Nikdy nesledujte laserový paprsek ani jeho odrazy optickými přístroji (lupou, mikroskopem, dalekohledem, ...).
– Nepoužívejte laser ve výšce očí (1,40 ... 1,90 m).
– Během provozu laserových zařízení se musí zakrýt hodně reflexní, zrcadlící nebo lesklé plochy.
- Ve veřejných provozních prostorách pokud možno omezte dráhu paprsku zábranami a dělicími stěnami a označte laserovou oblast výstražnými štítky.

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

• Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.
• Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

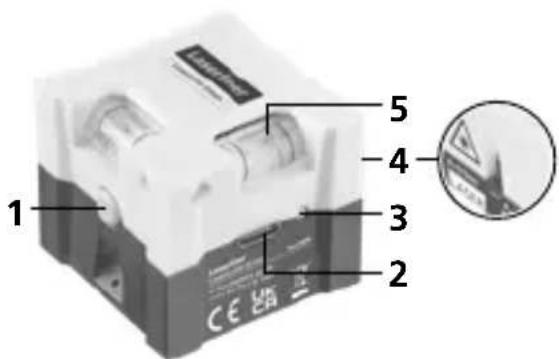

1 2 3 4 5

1 Vypínač s funkcí ZAP/VYP
2 Připojení k nabíjení
3 Indikátor stavu nabití
4 Okno pro výstup laserového paprsku
5 Libely

1 Manipulace s Li-lon akumulátorem

- Baterie se může nabíjet jen pomocí přiloženého nabíjecího kabelu USB na běžně dostupném standardním napájecím zdroji USB (5 V / >= 1000 mA). Pokud použijete nesprávný síťový zdroj / nabíječku, zaniká nárok na záruku.

- Sítový zdroj/nabíječku používejte jen v uzavřených prostorech, nevystavujte je vlhkosti ani dešti, protože jinak hrozí nebezpečí zásahu elektrickým proudem.

– Před použitím zařízení úplně nabijte akumulátor.

– Napájecí zdroj/nabíječku zapojte do sítě a připojovací zásuvky akupacku zařízení.

– Zatímco se zařízení nabíjí, LED svítí červeně. Proces nabíjení je ukončený, jakmile se dioda rozsvítí zeleně.

– Pokud je úroveň nabití baterie velmi nízká, laserová čára bude blikat po dobu 30 sekund, než se zařízení vypne.

2 Použití na zemi

Libely jsou nyní seřízeny ke čtyřem styčným plochám A (viz obrázek). Při dosednutí na plochy B nelze přístroj použít jako vodováhu.

Laserliner

3 Použití na stěně

Pro horizontální a vertikální nivelaci dejte přístroj na stěnu. Potom přístroj pomocí libel vyrovnejte.

4 Připevnění na stěnu

1. Umístěte přístroj na stěnu.
2. Speciální kolíčky prostrčte určenými otvor

Technické parametry Technické změny vyhrazeny. 25W39

Přesnost ± 1 mm / m
Viditelnost (typicky)*	10 m
Vlnová délka laserového paprsku	515 nm
Třída laseru	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Přípojky USB typ C
Napájení Li-lon akumulátor	3,7V / 0,7Ah
Provozní doba cca 7 hod.
Pracovní podmínky	0°C ... 40°C, vlhkost vzduchu max. 80% rH, nekondenzující, pracovní výška max. 4000 m n.m (normální nulový bod)
Skladovací podmínky	-10°C ... 70°C, vlhkost vzduchu max. 85% rH
Rozměry (Š x V x H) 44 x 37	5 x 44 mm
Hmotnost 54 g (včetně akumulátorů)

* při max. 300 lx

Ustanovení EU a UK a likvidace

Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK.

Tento výrobek, včetně příslušenství a obalu, je elektrický spotřebič, který podle evropských a britských směrnic o odpadních elektrických a elektronických zařízeních, bateriích a obalech musí být recyklován způsobem šetrným k životnímu prostředí, aby se znovu získaly cenné suroviny. Elektrické spotřebiče, baterie a obaly nepatří do domovního odpadu. Spotřebitelé jsou ze zákona povinni bezplatně odevzdat použité baterie a akumulátory na veřejném sběrném místě, v prodejně nebo v technickém servisu pro zákazníky. Dobíjecí baterie musí být ze zařízení vyjmuta standardním komerčním nástrojem nedestruktivním způsobem a před odevzdáním zařízení k likvidaci odeslána k oddělenému sběru. V případě jakýchkoli dotazů ohledně vyjmutí baterie se obratte na servisní oddělení společnosti UMAREX-LASERLINER. Na vašem obecním úřadu se informujte o příslušných zařízeních pro likvidaci odpadu a dodržujte příslušné pokyny týkající se likvidace a bezpečnosti na sběrných místech.

Další bezpečnostní a dodatkové pokyny najdete na:

Laserliner

!

Všeobecné bezpečnostné pokyny

- Napájací zdroj/nabíjačku zapojte do siete a do pripojovacej zdierky akupacku.

- Počas nabíjania zariadenia svieti LED indikátor na červeno. Postup nabíjania je ukončený, ked' LED indikátor svieti na zeleno.

2 Použitie na podlahe

Výrobok spíňa všetky požadované normy pre volný pohyb tovaru v rámci EÚ a Spojeného král'ovstva.
