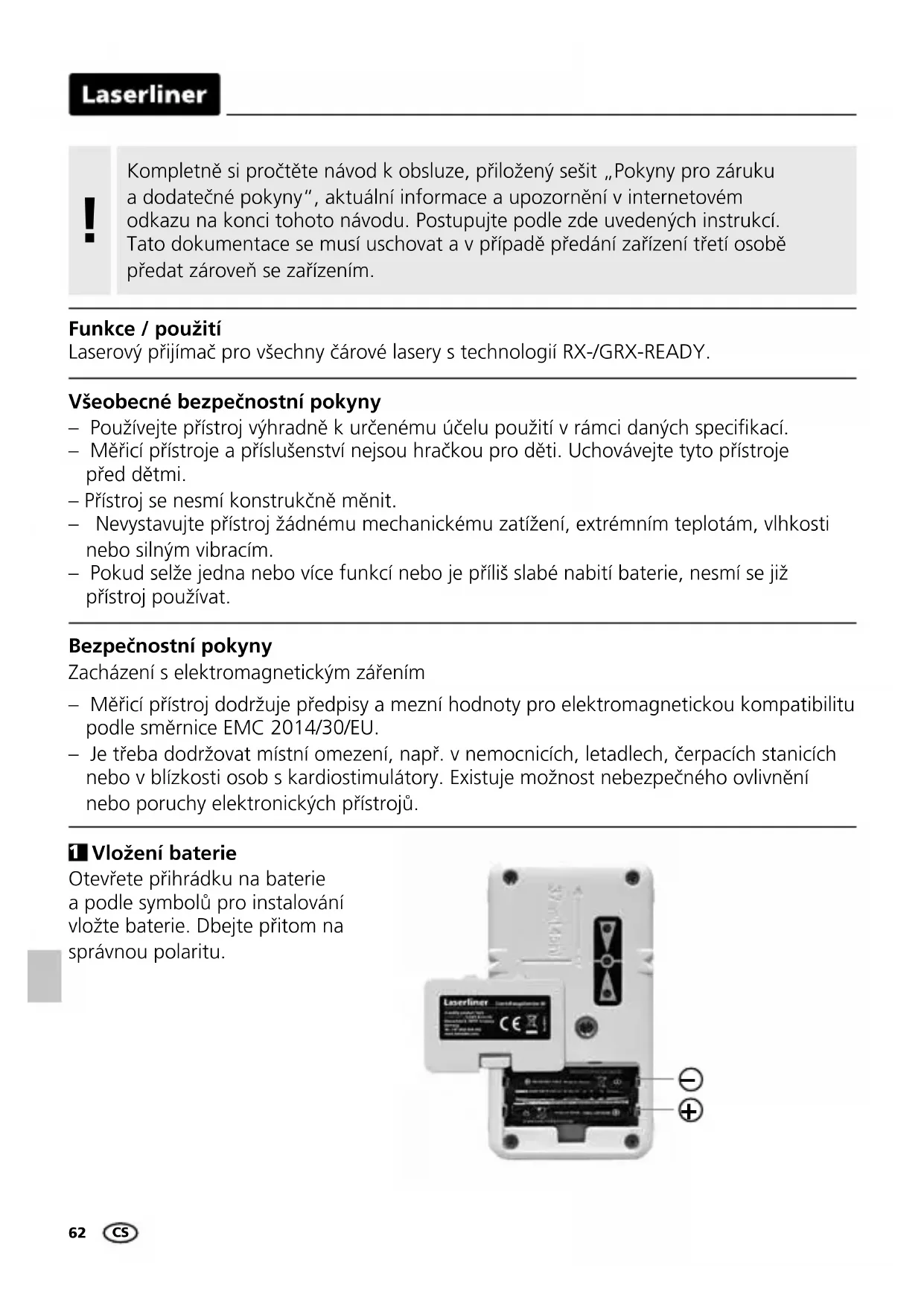

NÁVOD K OBSLUZE CombiRangeXtender 40 Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / použití

Laserový přijímač pro všechny čárové lasery s technologií RX-/GRX-READY.

Všeobecné bezpečnostní pokyny

– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
- Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
– Přístroj se nesmí konstrukčně měnit.
- Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
– Pokud selže jedna nebo více funkcí nebo je příliš slabé nabití baterie, nesmí se již přístroj používat.

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

• Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.
• Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

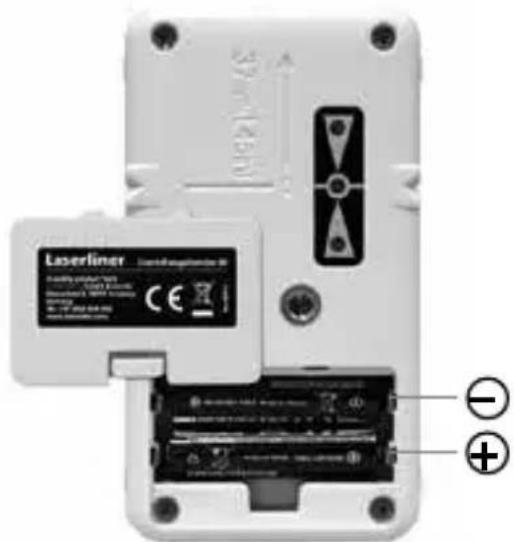

1 Vložení baterie

Otevřete přihrádku na baterie a podle symbolů pro instalování vložte baterie. Dbejte přitom na správnou polaritu.

Laserliner Laserline CE ⊕

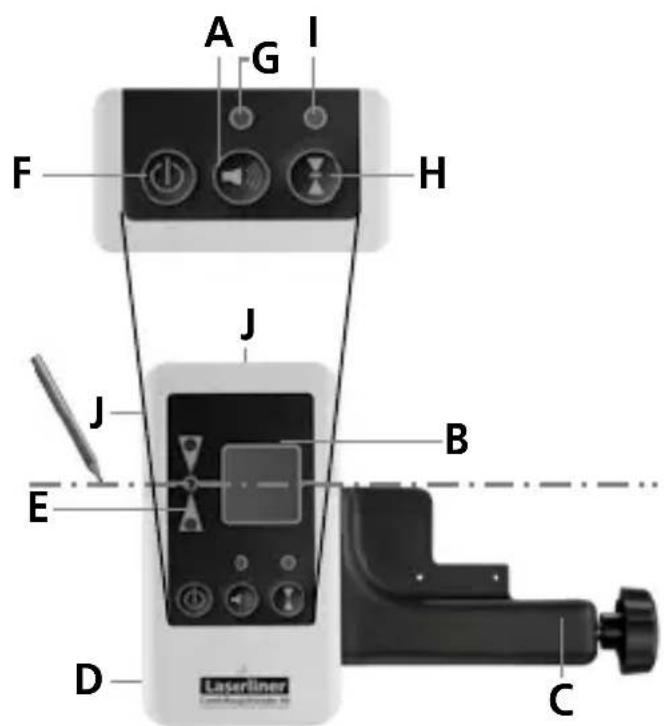

A Zvukový signál ZAP/VYP
B Pole příjmu laserového paprsku
c Univerzální držák
D Přihrádka na baterie
E Poziční indikátory laseru (přední, zadní)
F Spínač ZAP/VYP
G LED zvukový signál
H Přepínání středové oblasti
I LED středové oblasti zelená = malá červený = velká
J Hlavové / postranní magnety

2 PRX READY GRX READY Práce s laserovým přijímačem

K nivelaci na velké vzdálenosti nebo při již neviditelných laserových liniích použijte laserový přijímač CRX 40. Ten zapnete tlačítkem F. Rozsvítí se kontrolky LED středové oblasti (I) a zvukového signálu (G) a zazní signál.

Čárový laser: Tlačítko zapíná a vypíná ruční přijímací režim.

CRX 40: Tlačítkem se nastavuje citlivost středové oblasti.

Přepněte liniový laser do režimu ručního přijímače. Laserové linie nyní pulzují s vysokou frekvencí a jsou tmavší. Díky tomuto pulzování nyní laserový přijímač rozpozná laserové linie do max. vzdálenosti 40 m.

Nyní pohybujte polem příjmu (B) na laserovém přijímači pomocí laserových linii nahoru a dolů (horizontální laserové linie) resp. do stran (vertikální laserové linie), až se rozsvítí prostřední LED. Nyní si označte horizontální resp. vertikální referenční rozměr.

Minimální vzdálenost k laserovému přístroji cca. 3 m. Dejte pozor, aby se čáry laseru neodrážely od lesklých ploch. Tyto odrazy mohou způsobovat chybné zobrazení.

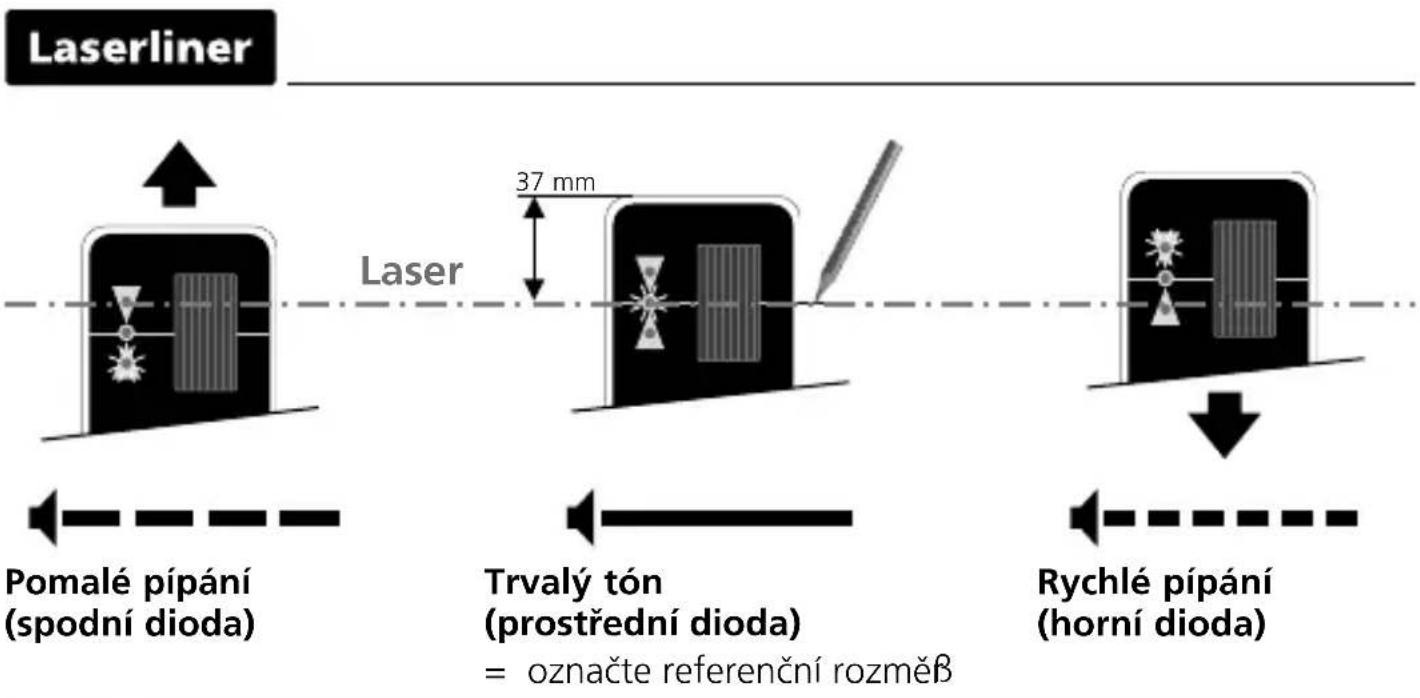

Laserliner Pomalé pípání (spodní dioda) 37 mm Laser Trvalý tón (prostřední dioda) = označte referenční rozměβ Rychlé pípání (horní dioda)

Světelná intenzita laserových linií je ve středu nejvyšší, na koncích je nižší. Tím se může snížit maximální rozsah příjmu laserového přijímače.

Použití s nivelační latí

Pomocí univerzálního držáku lze laserový přijímač CombiRangeXtender 40 připevnit k nivelačním latím. Pružnou nivelační lat’ lze doporučit pro všechna měření výšek podloží. Bez výpočtů můžete přímo určit výškové rozdíly.

Ohrožení silnými magnetickými poli

Silná magnetická pole mohou mít škodlivý vliv na osoby s aktivními zdravotními pomůckami (např. kardiostimulátorem) a na elektromechanické přístroje (např. magnetické karty, mechanické hodiny, jemnou mechaniku, pevné disky).

Ohledně vlivu silných magnetických polí na osoby je nutné zohlednit příslušná národní ustanovení a předpisy, ve Spolkové republice Německo je to například profesní předpis BGV B11 §14 „Elektromagnetická pole“.

Aby se zabránilo rušivým vlivům, udržujte vždy mezi magnety a ohroženými implantáty a přístroji odstup minimálně 30 cm.

Technické parametry (Technické změny vyhrazeny. 20W11)
Rozsah příjmu laseru max. 40 m
Délka přijímací jednotky 20 mm
Automatické vypnutí po 5 minutách (při nezměněném zobrazení displeje)
Napájení 2 x 1,5V LR03 (AAA)
Pracovní podmínky 0°C ... 40°C, vlhkost vzduchu max. 80% rH,nekondenzující, pracovní výška max. 4000 m n.m(normální nulový bod)
Skladovací podmínky -10°C ... 70°C, vlhkost vzduchu max. 80% rH
Rozměry (Š x V x H) 61 x 111 x 22 mm
Hmotnost 150 g (včetně baterií)

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na:

http://laserliner.com/info?an=ABH

!
