MANUAL DE UTILIZADOR CombiRangeXtender 40 Laserliner

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

Recetor laser para todos os lasers de linha com tecnologia RX-/GRX-READY.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e seus acessórios não são brinquedos. Mantenha afastado das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

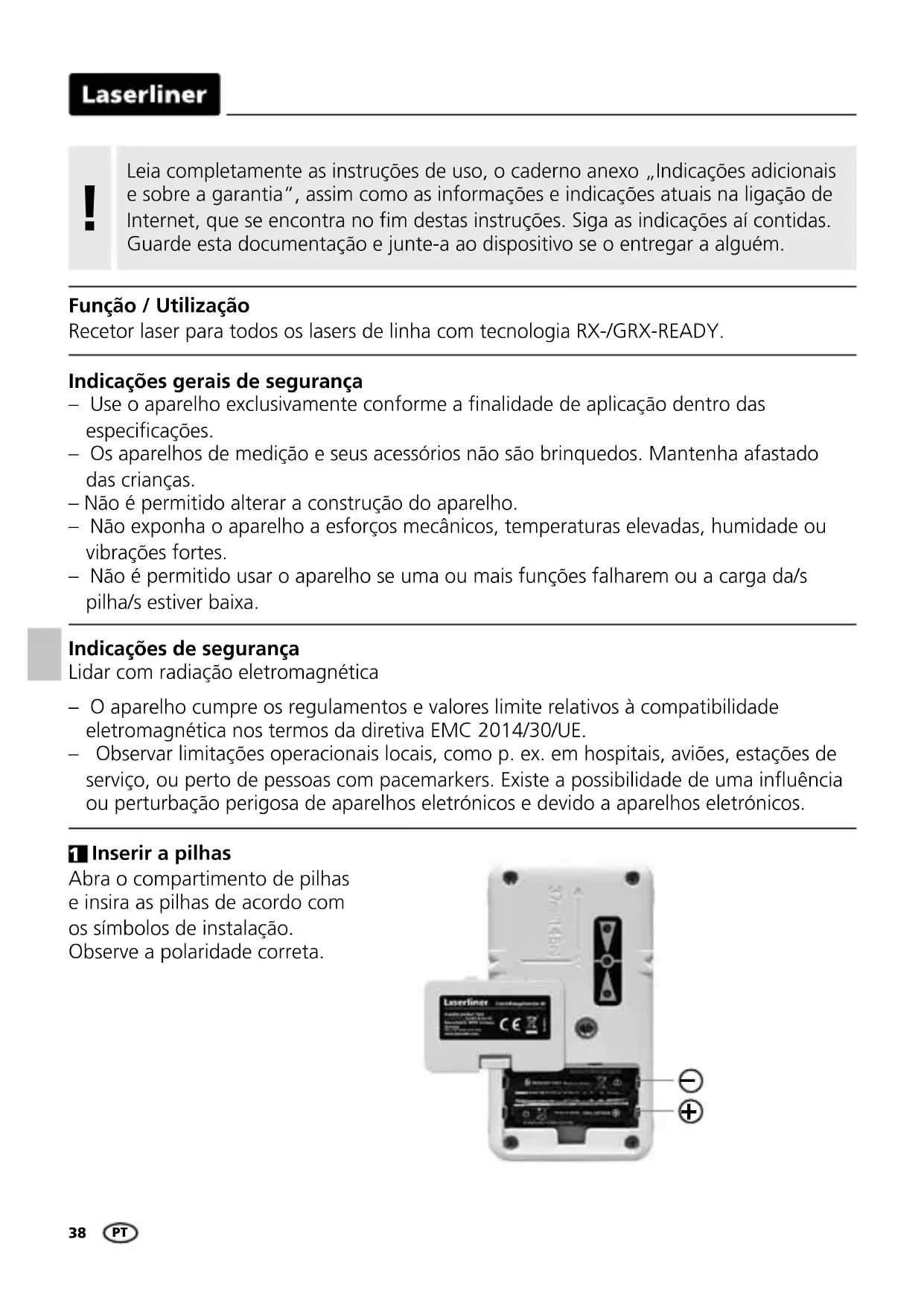

1 Inserir a pilhas

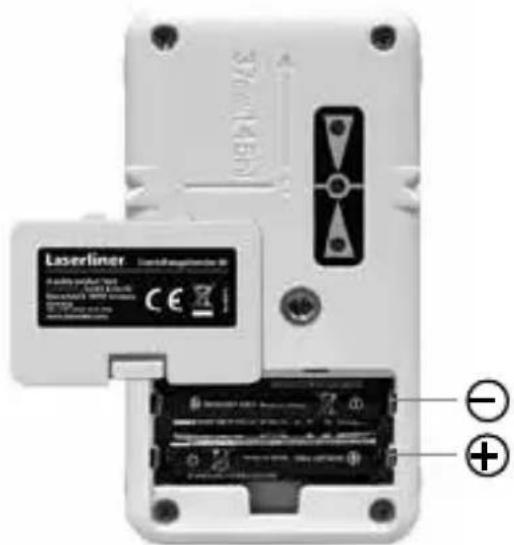

Abra o compartimento de pilhas e insira as pilhas de acordo com os símbolos de instalação. Observe a polaridade correta.

Laserliner Laser/Amplifier 30 4 CE ⊕

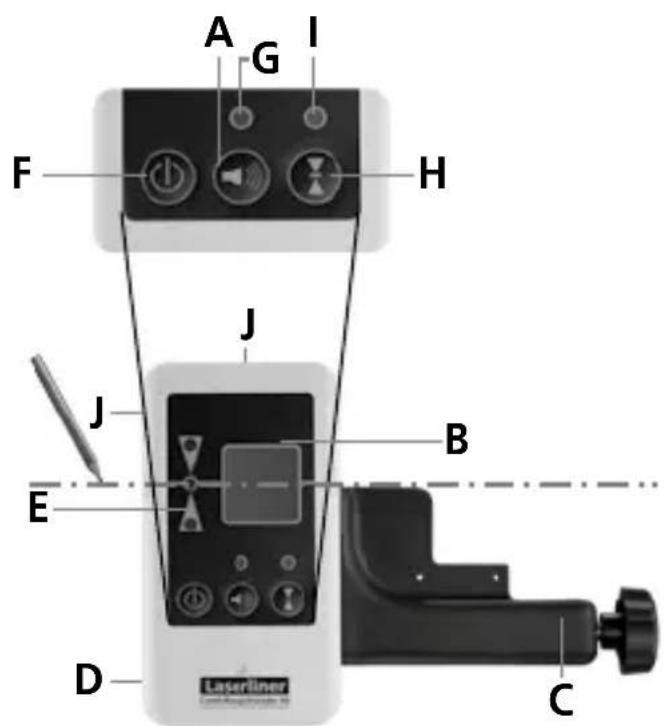

A Som ativado / desativado
B Campo de receção laser
C Suporte universal
D Compartimento das pilhas
E Indicadores de posição para laser (frontal, traseiro)
F Botão para ligar / desligar
G LED de sinal acústico
H Comutacao área central
I LED de área central: verde = pequena vermelho = grande
J Magnetes de topo e laterais

2 RX READY GRX READY Trabalhar com o recetor laser

Para a nivelação a grandes distâncias ou em caso de luminosidade elevada, use o recetor laser CRX 40. Ligue-o com a tecla F. O LED da área central (I) e do sinal acústico (G) acendem e soa um sinal.

Laser de linha: A tecla liga e desliga o modo do recetor laser.

CRX 40: Com a tecla é ajustada a sensibilidade da área central.

Ligar o laser de linha no modo recetor manual A seguir, as linhas de laser pulsam a uma frequência elevada e as linhas de laser tornam-se mais escuras. O recetor laser deteta as linhas de laser através desta pulsação até uma distância máx. de 40 m.

Movimente a seguir o campo de receção (B) do recetor laser através das linhas de laser para cima e para baixo (linha de laser horizontal) e/ou para os lados (linha de laser vertical) até o LED central acender. Marque em seguida a dimensão de referência horizontal e/ou vertical.

Distância mínima até ao aparelho de laser aprox. 3 m. Tenha o cuidado de não deixar que as linhas de laser sejam refletidas por superfícies refletoras. Estas reflexões podem provocar indicações erradas.

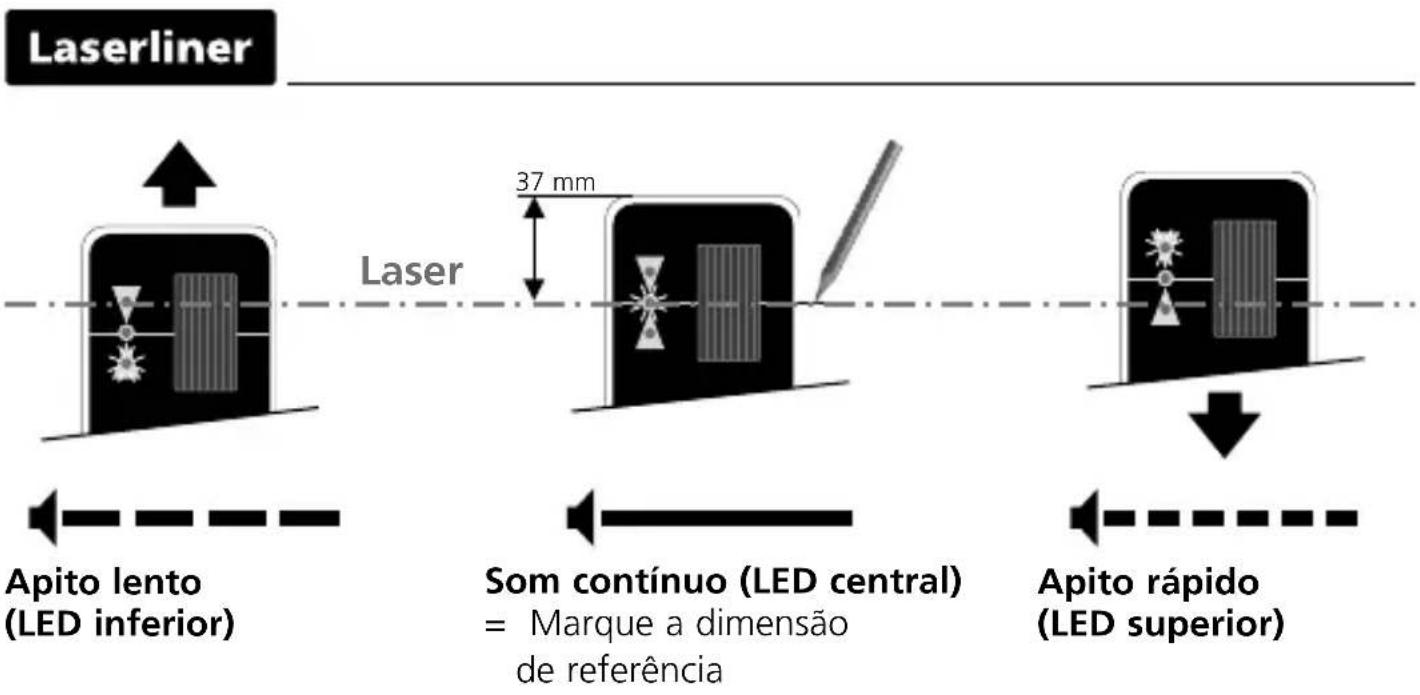

Laserliner Apito lento (LED inferior) 37 mm Laser Som contínuo (LED central) = Marque a dimensão de referência Apito rápido (LED superior)

A intensidade da luz das linhas de laser é maior no meio e menor nas extremidades. Assim é possível que a margem de receção máxima do recetor laser diminua.

Aplicação com régua vertical

O recetor laser CombiRangeXtender 40 pode ser fixado em réguas de medição com o suporte universal.

A régua de medição Flexi é recomendada para todas as medições de alturas de solos ou pavimentos.

Assim pode determinar diretamente diferenças de altura sem precisar de fazer cálculos.

Perigo devido a exposição a fortes campos magnéticos

Campos magnéticos fortes podem causar efeitos nocivos em pessoas com meios auxiliares ativos (p. ex., pacemakers) e em dispositivos eletromecânicos (p. ex., cartões magnéticos, relógios mecânicos, mecânica de precisão, discos rígidos).

Relativamente à influência de campos magnéticos fortes sobre as pessoas, devem ser consideradas as respetivas disposições e regulamentos nacionais, como por exemplo, o regulamento BGV B11 §14 „Campos eletromagnéticos“ na República Federal da Alemanha.

Para evitar influências nocivas, mantenha ímanes a uma distância de, pelo menos, 30 cm dos implantes e dispositivos em perigo.

Dados técnicos (sujeito a alterações técnicas. 20W11)
Margem de receção do laser no máx. 40 m
Comprimento da unidade de receção	20 mm
Desconexão automática depois de	5 minutos (com visor inalterado)
Alimentação elétrica 2 x 1,5V LR03 (AAA)
Condições de trabalho 0°C ... 40°C, humidade de ar máx. 80% rH, sem condensação, altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento -10°C ... 70°C, humidade de ar máx. 80% rH
Dimensões (L x A x P) 61 x 111 x 22 mm
Peso 150 g (incl. pilhas)

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.
